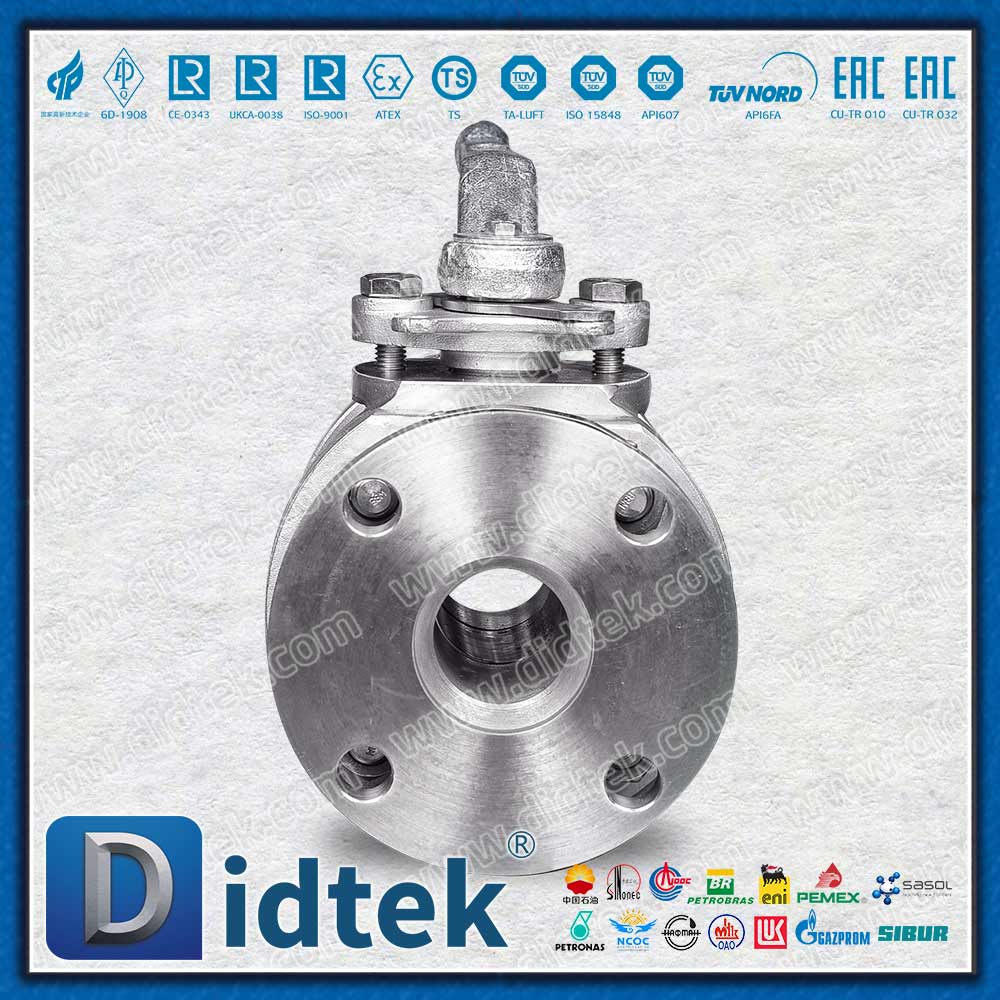

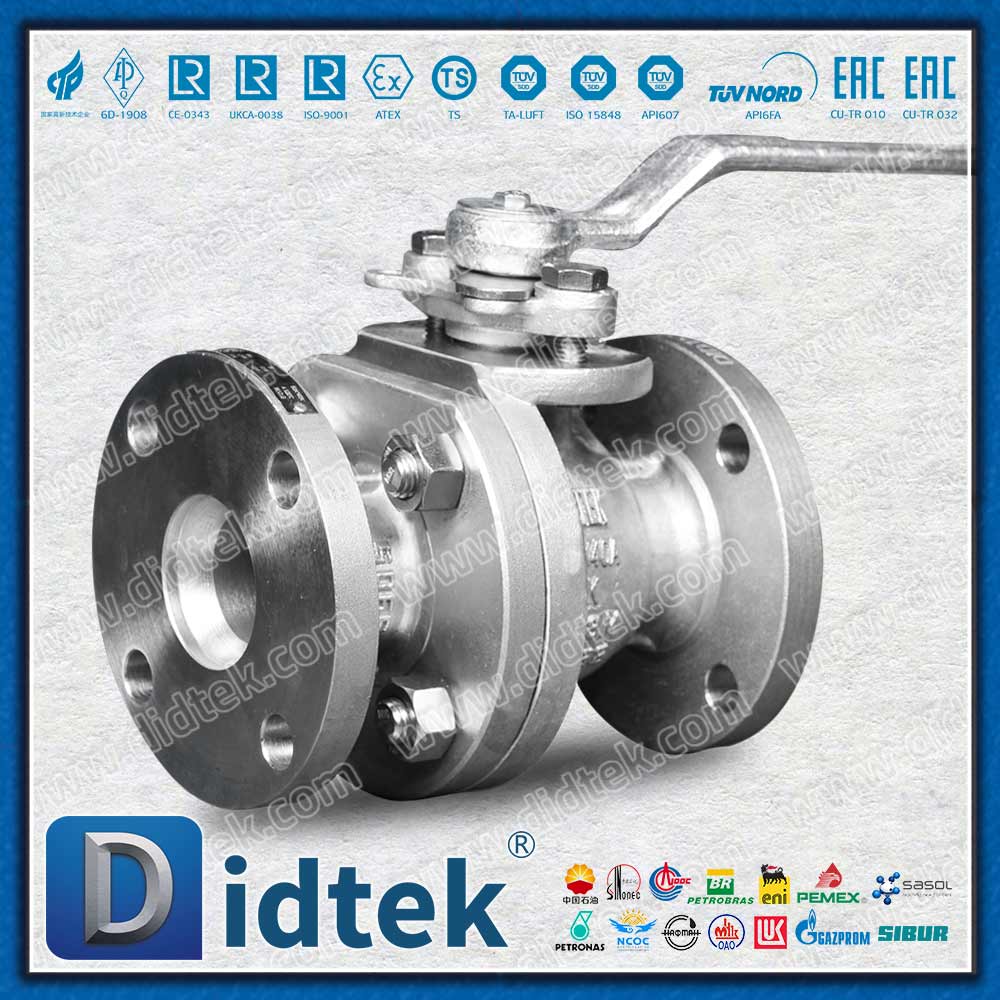

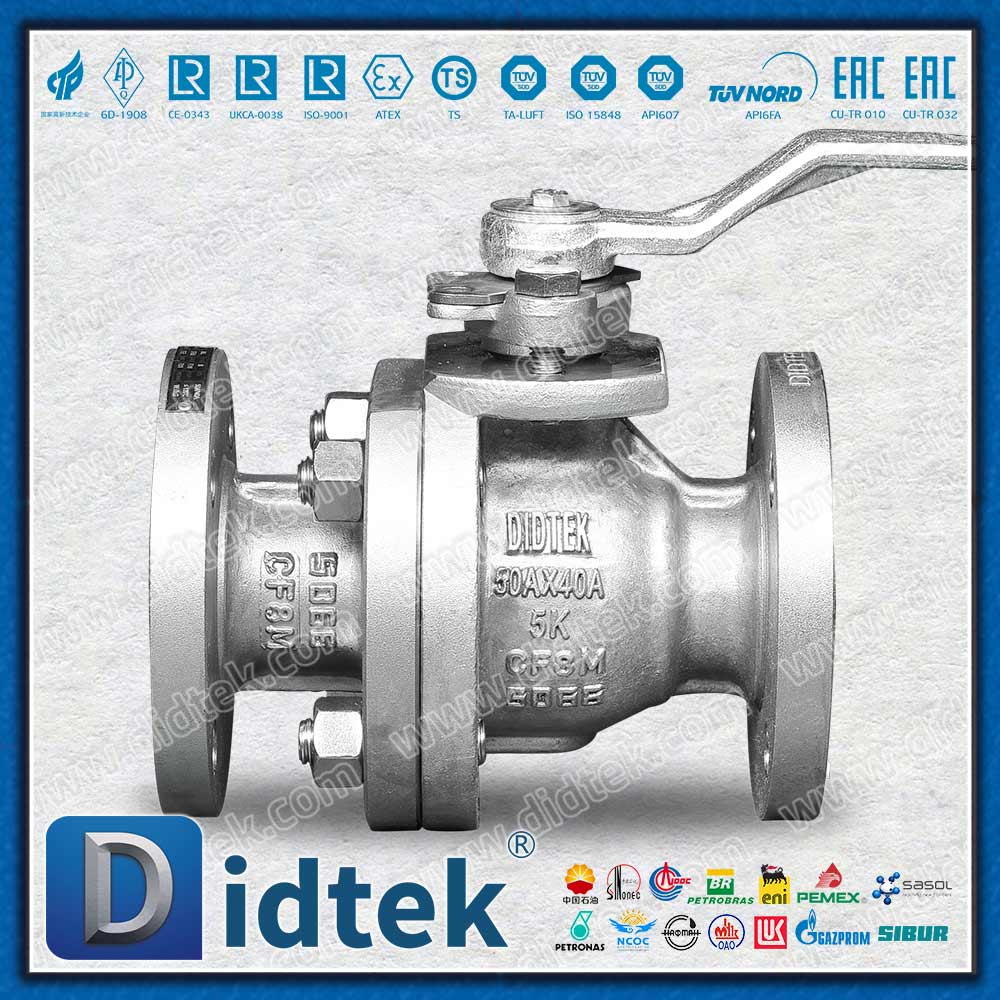

Katup Bola Mengambang Kursi PTFE JIS 5K Mengurangi Bore

Penentuan posisi produk inti

Katup bola mengambang yang secara ketat mematuhi standar industri Jepang (JIS), menampilkan desain jalur aliran yang diperkecil dan dudukan katup lunak polytetrafluoroethylene (PTFE). Sambil memastikan penyegelan yang andal, produk ini mencapai kinerja ekonomis yang sangat baik dan merupakan pilihan ideal untuk kontrol dan penutupan dalam sistem pipa bertekanan rendah dengan media korosif.

Detail spesifikasi teknis

Fitur desain inti

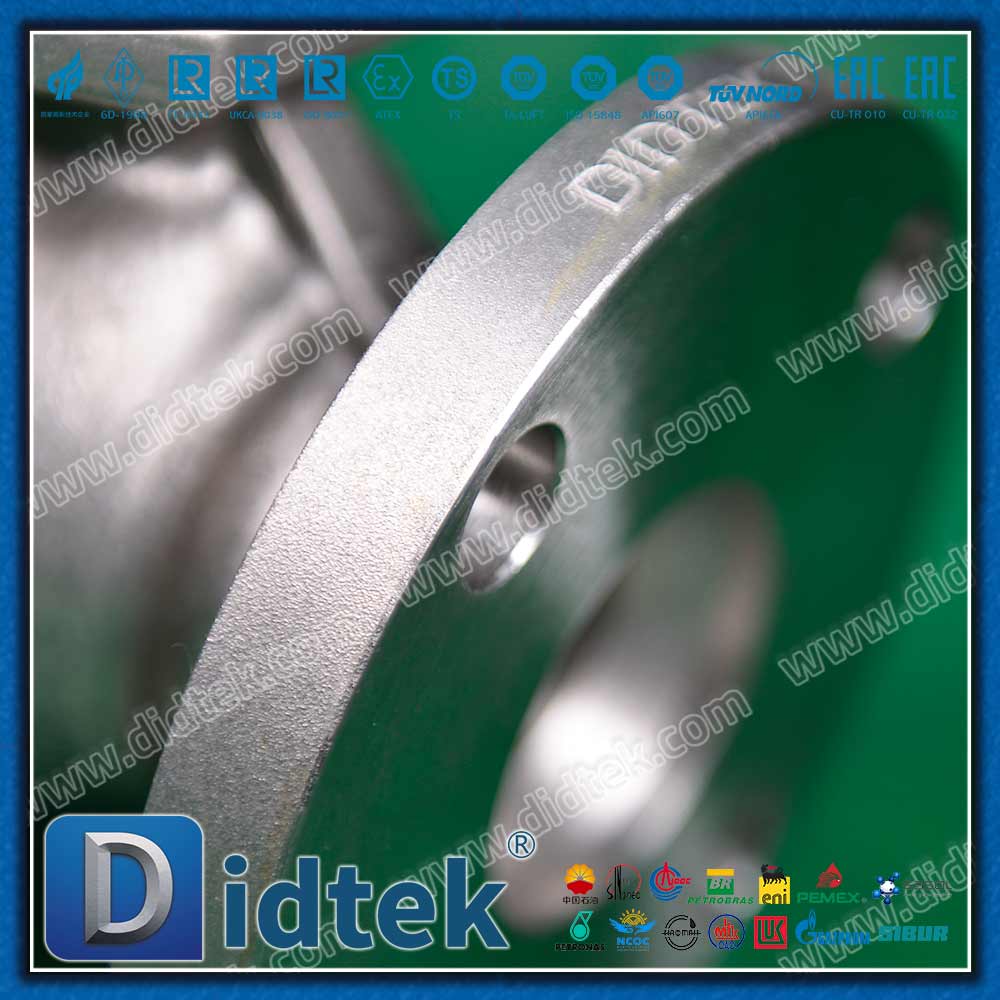

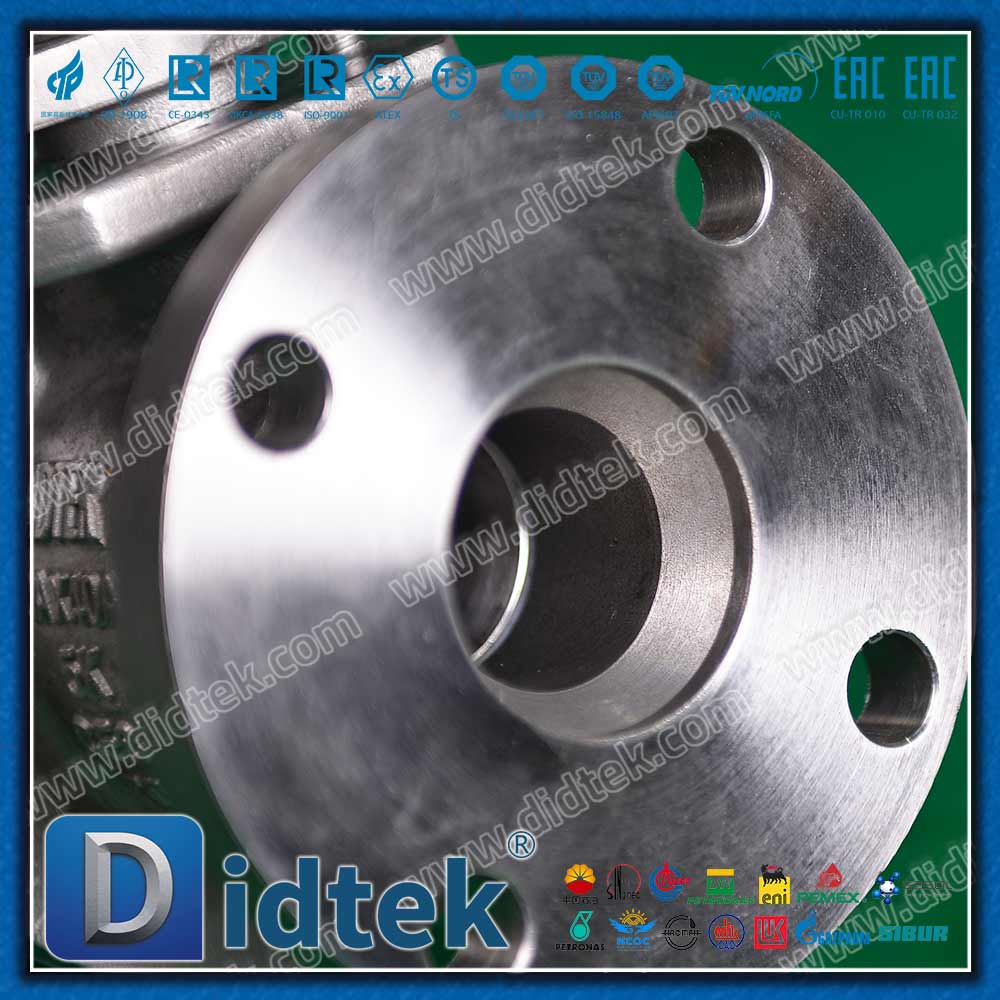

1. Standar flensa JIS 5K

Kepatuhan standar: Dimensi utama seperti diameter luar flensa, jarak tengah lubang baut, dan ketebalan sepenuhnya mematuhi standar JIS B 2220, memastikan sambungan sempurna dengan jaringan pipa dan peralatan di Jepang, Korea Selatan, dan Asia Tenggara yang menggunakan standar JIS.

Peringkat tekanan: Peringkat tekanan 5K cocok untuk sistem pipa bertekanan sedang dan rendah, dengan batas atas tekanan kerja sekitar 9,8 bar (1,0 MPa) pada suhu normal.

2. Desain saluran pengurangan limpasan

Ekonomis dan efisien: Diameter saluran bola lebih kecil dari diameter nominal pipa, membuat struktur katup lebih kompak dan bobotnya lebih ringan, mengurangi biaya produksi secara signifikan dan memiliki daya saing harga yang sangat tinggi.

Pengoperasian torsi rendah: Bola yang lebih kecil berarti lebih sedikit torsi pengoperasian yang diperlukan selama proses pembukaan dan penutupan, sehingga memudahkan pengoperasian manual dan juga mengurangi kebutuhan tenaga penggerak aktuator.

Pertimbangan aplikasi: Cocok untuk skenario aplikasi yang memungkinkan penurunan tekanan tertentu dan sensitif terhadap biaya.

3. Penyegelan dudukan katup PTFE

Kinerja penyegelan yang luar biasa: Bahan PTFE memiliki koefisien gesekan yang sangat rendah dan plastisitas yang sangat baik, memungkinkan penyegelan tingkat gelembung (biasanya hingga ANSI B16.104 Kelas IV atau lebih tinggi), dan mencapai hampir nol kebocoran.

Kompatibilitas kimia yang luas: Ia memiliki ketahanan yang sangat baik terhadap sebagian besar asam kuat, alkali kuat, pelarut dan bahan kimia korosif, menjadikannya pilihan ideal untuk menangani media korosif.

Sifat membersihkan sendiri: Permukaan halus dan tidak lengket tidak mudah menempel pada media dan memiliki kemampuan membersihkan sendiri tertentu.

4. Struktur bola mengambang

Penyegelan dengan bantuan tekanan otomatis: Di bawah pengaruh tekanan sedang, bola mengalami sedikit perpindahan dan ditekan dengan kuat ke dudukan katup di ujung saluran keluar, membentuk segel yang dapat mengencangkan sendiri. Semakin tinggi tekanan sistem, semakin besar tekanan spesifik penyegelan dan semakin andal efek penyegelannya.

Penyegelan dua arah: Dalam desain, biasanya memungkinkan pemblokiran dan penyegelan dua arah, tanpa batasan pada arah pemasangan.

Struktur sederhana: Dibandingkan dengan katup bola tetap, katup ini memiliki struktur yang lebih sederhana dan lebih nyaman untuk dirawat.

Performa dan Keunggulan

Kinerja biaya tinggi: Desain diameter yang lebih kecil dan produksi standar memberikan keuntungan biaya yang signifikan.

Ketahanan korosi yang luar biasa: Badan katup baja tahan karat yang dikombinasikan dengan dudukan katup PTFE dapat menahan berbagai media korosif.

Pengoperasian yang mudah dan penyegelan yang andal: Kombinasi torsi rendah dan sifat PTFE yang sangat baik memastikan pengoperasian katup yang andal sepanjang masa pakainya yang panjang.

Kompatibilitas dan pertukaran suku cadang standar: Standar JIS memastikan kenyamanan pemasangan dan pertukaran suku cadang di pasar tertentu.

Desain keselamatan: Perangkat anti-statis internal dan desain tahan api meningkatkan keselamatan dalam kondisi kerja yang mudah terbakar dan meledak.

Bidang aplikasi yang umum

Katup ini banyak digunakan pada pipa medium korosif bertekanan sedang dan rendah di industri berikut:

Teknik Kimia dan Petrokimia: Transportasi berbagai asam, basa, pelarut dan bahan kimia lainnya.

Pengolahan air dan perlindungan lingkungan: Pengolahan limbah, persiapan air murni, sistem takaran bahan kimia.

Semikonduktor dan Elektronik: Sistem air ultra-murni dan sistem pengiriman bahan kimia.

Pembuatan kertas dan pulp: larutan farmasi, bahan pemutih dan saluran pipa pulp.

Rekayasa Kapal dan Kelautan: Jaringan pipa air laut, air balas, sistem air lambung kapal.

Industri umum: air pendingin, udara bertekanan dan sistem utilitas publik lainnya.

Panduan Seleksi

Harap konfirmasi parameter berikut saat memilih model

Diameter nominal: DN15 - DN300 (atau spesifikasi inci yang sesuai).

Bahan badan katup: Pilih CF8(304)/CF8M(316)/CF3(304L)/CF3M(316L) berdasarkan sifat korosif medianya.

Mode operasi: Pegangan manual, gearbox, aktuator pneumatik atau listrik.

Konfigurasi opsional: Penutup katup yang diperluas (untuk insulasi atau suhu rendah), perangkat pengunci, sakelar mikro, dll.

Ringkasan

Katup bola mengambang dudukan katup JIS 5K PTFE dengan diameter lebih kecil adalah produk klasik yang memberikan keseimbangan sempurna antara biaya, kinerja, dan kepatuhan standar. Ini telah menjadi pilihan yang andal dan ekonomis untuk pengendalian fluida di banyak bidang industri, terutama di pasar Asia, berkat pengakuan luas terhadap standar JIS, manfaat ekonomi dari desain diameter yang lebih kecil, dan ketahanan terhadap korosi serta kinerja penyegelan yang luar biasa dari segel PTFE.
