Penentuan posisi produk inti

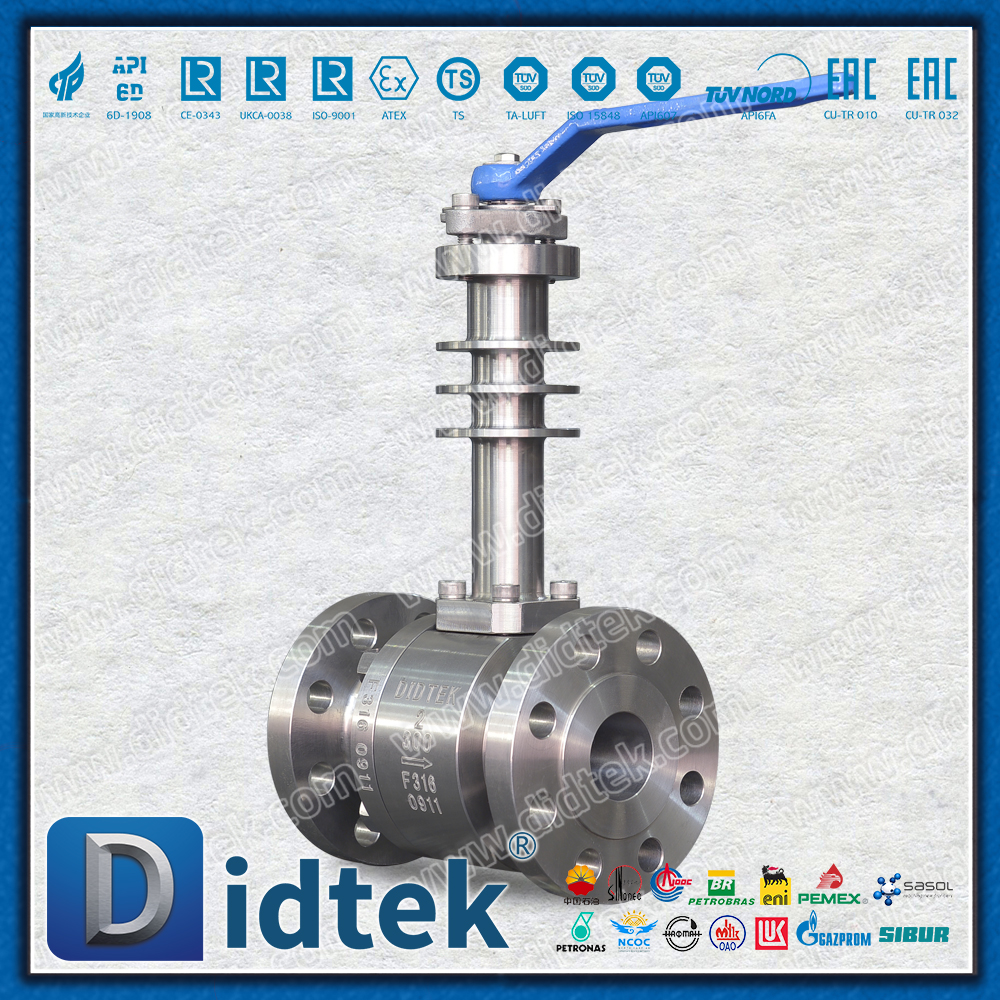

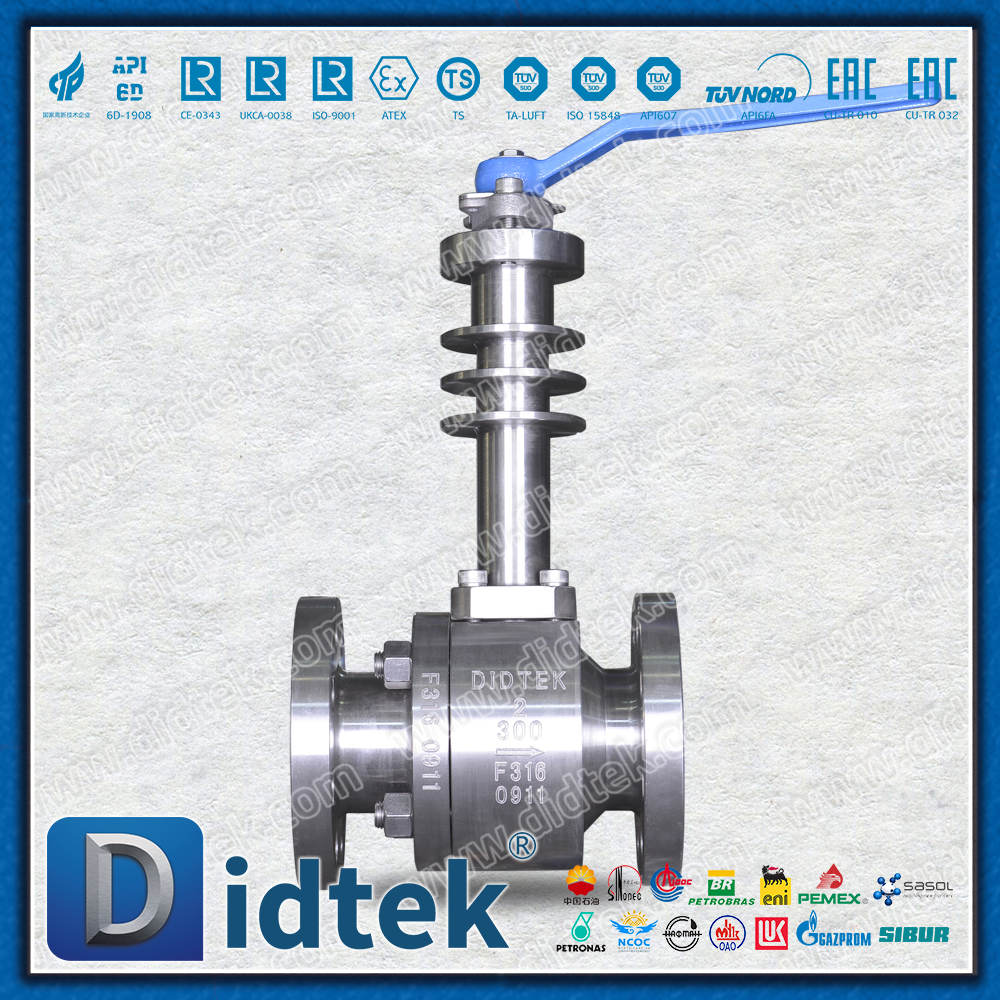

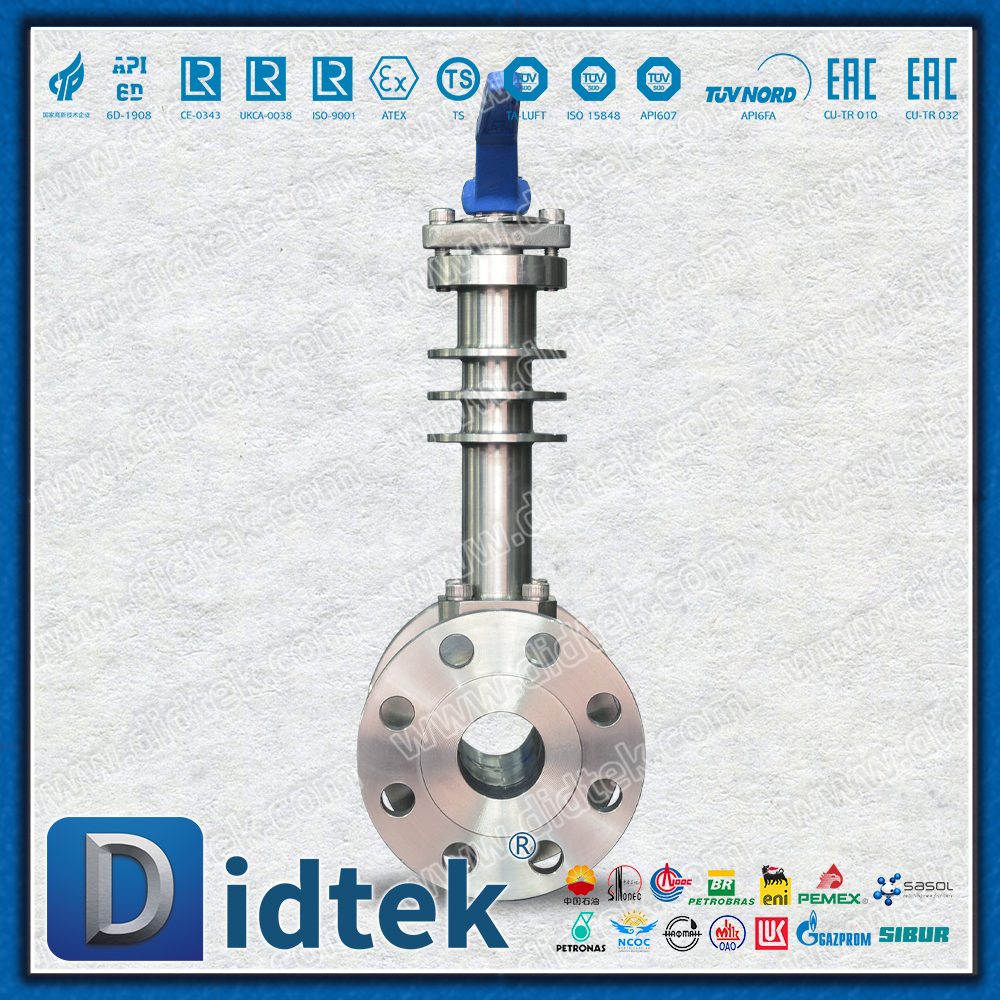

Katup bola khusus yang dirancang khusus untuk kondisi kerja suhu sangat tinggi mengadopsi badan katup baja tempa ASTM A182 F316, sirip pembuangan panas terintegrasi, dan sistem penyegelan keras logam-ke-logam. Ini dapat beroperasi secara stabil di lingkungan bersuhu sangat tinggi 545℃, mencapai pemutusan yang aman dan kontrol media bersuhu tinggi yang andal.
Tabel parameter spesifikasi teknis
| Kategori | parameter spesifikasi |
| Bahan badan katup | Baja tempa ASTM A182 F316 |
| Suhu pengoperasian maksimum | 545℃ |
| Peringkat tekanan | Kelas 150 - Kelas 600 |
| Bentuk penyegelan | segel keras dari logam ke logam |
| Struktur pembuangan panas | desain sirip pembuangan panas terintegrasi |
| Pengepakan batang katup | diperkuat dengan grafit fleksibel dan Inconel 718 |
| Metode koneksi | Flensa RF/sambungan cincin RTJ/ujung las butt |
| Standar proteksi kebakaran | API 607/API 6FA |
| Standar desain | ASME B16.34 |
Fitur desain inti
1. Sistem segel keras logam suhu sangat tinggi
Pasangan penyegel paduan khusus
Bola: Basis F316 + paduan Stellite 6 yang disemprotkan supersonik
Kursi katup: Pemuatan pegas Inconel 718 + permukaan penyegelan Stellate 21
Desain kompensasi termal
Grup pegas cakram diadopsi untuk mengkompensasi perbedaan ekspansi termal pada suhu tinggi
Pastikan tekanan spesifik penyegelan tetap konstan selama seluruh proses dari suhu kamar hingga 545℃
Proses perawatan permukaan
Permukaan penyegelan dipoles seperti cermin hingga Ra≤0.2μm
Desain gradien kekerasan: Permukaan HRC 58-62, substrat HRC 28-32
2. Sistem sirip pembuangan panas terintegrasi
Desain pembuangan panas efisiensi tinggi
Sirip pembuangan panas radial terintegrasi pada area penutup katup, meningkatkan area pembuangan panas sebesar 300%
Bentuk dan jarak sirip dioptimalkan dengan komputasi dinamika fluida (CFD)
Efek kontrol suhu
Suhu di area batang katup berkurang 200-250℃ (dibandingkan dengan tanpa desain pembuangan panas)
Suhu kerja kotak isian harus dikontrol di bawah 345℃
Integritas struktural
Sirip dan penutup katup ditempa secara integral tanpa konsentrasi tegangan termal
Ia memiliki ketahanan guncangan termal yang sangat baik dan dapat beradaptasi dengan guncangan suhu yang sering terjadi
3. Sistem pengepakan suhu tinggi yang ditingkatkan
Segel gabungan multi-lapis
Segel utama: Cincin grafit fleksibel yang diperkuat, dengan ketahanan suhu 650℃
Segel perantara: Segel sekunder bawah Inconel 718
Penyegelan tahan debu: Pengemasan serat keramik khusus
Mekanisme kompensasi otomatis
Rakitan pegas cakram memberikan gaya penjepitan yang terus menerus
Mendukung pengisian pengisi secara online
Penjelasan rinci tentang keunggulan kinerja
Kinerja suhu tinggi
Stabilitas material: F316 dapat digunakan dalam waktu lama pada 545℃, memastikan bahwa pengendapan fase σ terkontrol
Keandalan penyegelan: Setelah 1000 pengujian siklus termal (suhu ruangan ↔545℃), ia masih mempertahankan tingkat penyegelan ANSI B16.104 Kelas V
Stabilitas operasional: Tingkat perubahan torsi pada suhu tinggi kurang dari 15%
Kinerja pembuangan panas
Data terukur
Ketika suhu sedang 545℃, suhu di area pengepakan batang katup adalah ≤345℃
Suhu antarmuka pemasangan aktuator adalah ≤200℃
Kehidupan pelayanan
Masa pakai pengepakan diperpanjang 3 hingga 5 kali lipat
Masa pakai sistem bantalan diperpanjang 2 hingga 3 kali lipat
Kinerja keselamatan
Keamanan kebakaran: Lulus uji kebakaran API 607 Versi 4
Desain anti-statis: Sistem anti-statis suhu tinggi, nilai resistansi <10Ω
Segel darurat: Standar dilengkapi dengan sistem injeksi sealant darurat
Bidang aplikasi yang umum
Industri petrokimia
Sistem regenerasi reaksi unit perengkahan katalitik
Pipa minyak dan gas bersuhu tinggi untuk unit kokas tertunda
Pipa saluran masuk dan keluar dari tungku perengkahan etilen
Energi dan listrik
Sistem uap utama unit ultra-superkritis
Sistem pembuangan turbin gas
Saluran masuk dan keluar ketel panas limbah
Industri metalurgi
Sistem pemulihan gas oven kokas
Sistem pemurnian gas buang suhu tinggi
Kontrol sedang dalam tungku perlakuan panas
Bidang khusus
Sistem pembangkit listrik tenaga panas matahari
Sistem bantu pembangkit listrik tenaga nuklir
Sistem media panas suhu tinggi untuk proses kimia
Ringkasan
Katup bola mengambang segel keras logam sirip pembuangan panas suhu tinggi F316, melalui inovasi multi-dimensi dalam ilmu material, desain termodinamika, dan teknologi penyegelan, menyediakan:
Kemampuan suhu ekstrim: Pengoperasian yang stabil pada suhu sangat tinggi 545℃
Solusi pembuangan panas revolusioner: Sirip pembuangan panas terintegrasi memastikan keamanan suhu komponen utama
Jaminan penyegelan yang andal: Sistem penyegelan paduan khusus cocok untuk kondisi kerja yang ekstrem
Umur panjang: Masa pakai meningkat 3 hingga 5 kali lipat pada suhu tinggi
Kelompok pelanggan yang berlaku: Sistem pipa penting dalam kondisi suhu sangat tinggi di industri seperti petrokimia, listrik, dan metalurgi.
| Merek | DIDTEK |
| Struktur | Bola |
| Bahan Katup | Didtek menyediakan baja tuang, baja tahan karat, paduan khusus, CI, DI dll |
| Tipe Katup | Didtek Memproduksi Ball Valve |
| Tes Katup | Kuantitas 100% diuji sebelum pengiriman |
| Jaminan Katup | 18 bulan setelah pengiriman dan 12 bulan setelah dipasang |
| Struktur Katup | Katup Bola |
| Pengiriman Katup | 15 - 30 hari |
| Contoh Katup | Sampel Tersedia oleh Didtek Valve |
| Warna Katup | Permintaan pelanggan |
| Pengepakan Katup | Kotak Kayu Lapis untuk Katup Bola |
| MOQ | 1 Set |
| Sertifikat Katup | API6D/CE/ISO9001/ISO14001 |
| Tempat Asal | Zhejiang, Tiongkok (Daratan) |
| Detail Pengiriman: | Dikirim dalam 15-30 hari setelah pembayaran |
| Port | Shanghai atau Ningbo |
| Ketentuan Pembayaran | L/C,D/A,D/P,T/T, Western Union |
