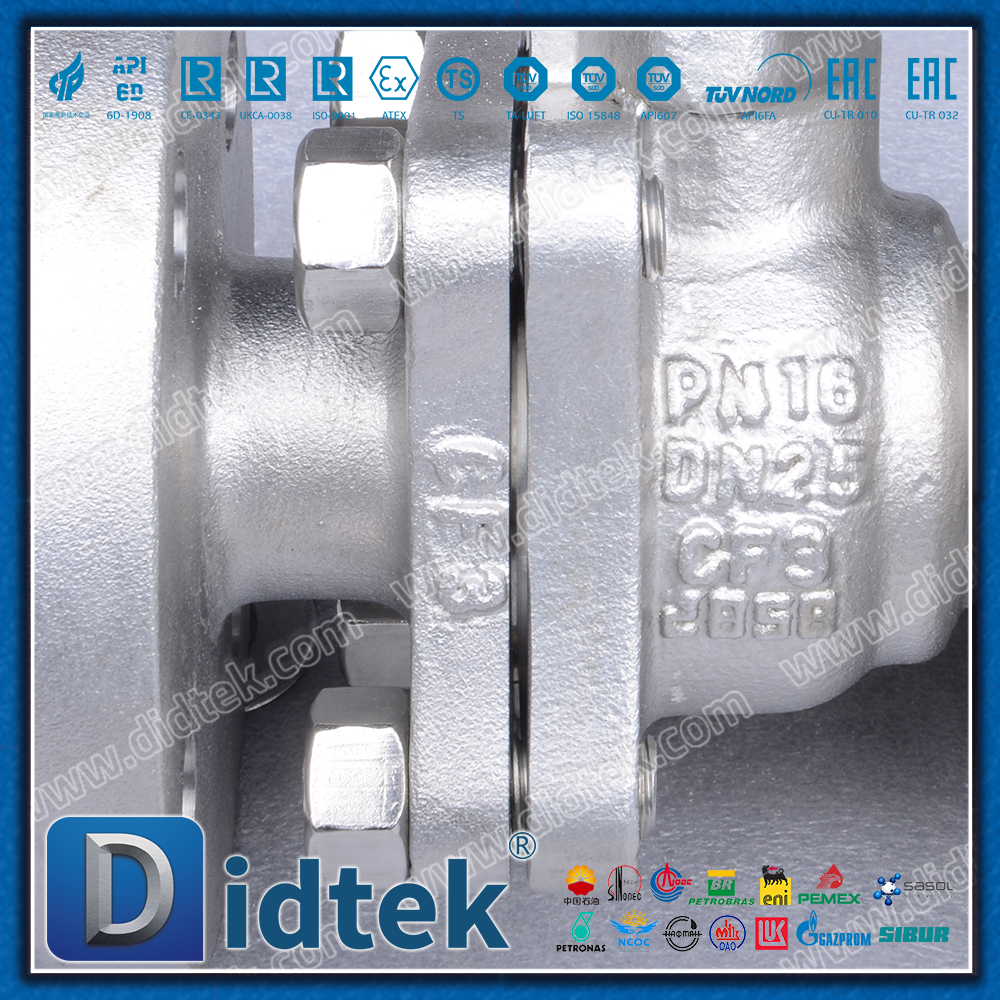

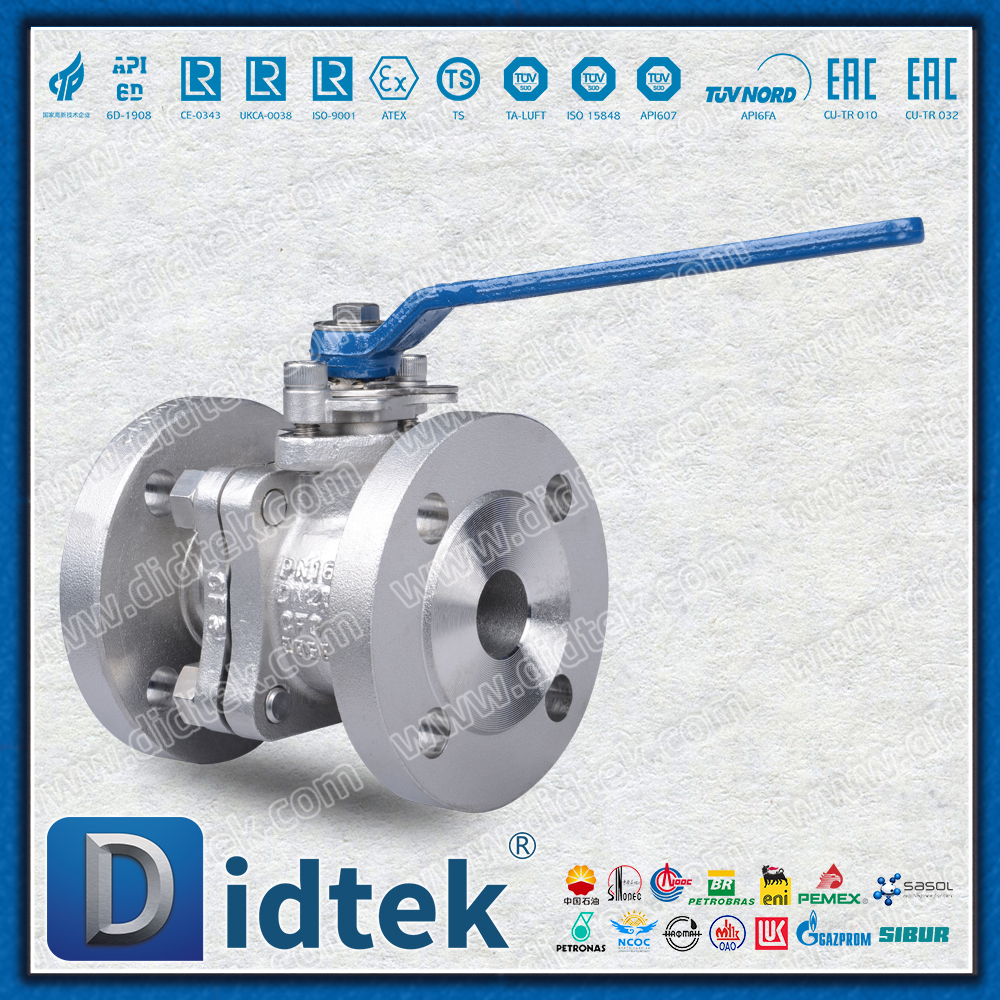

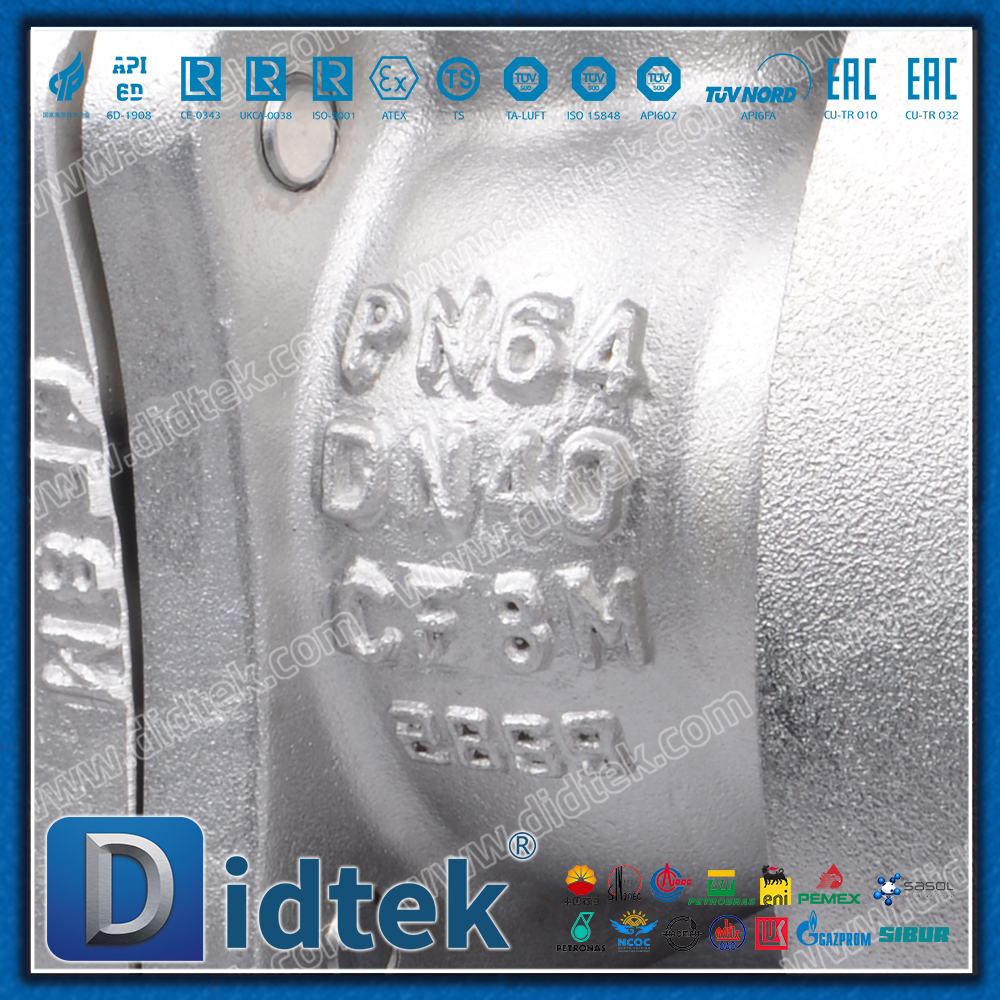

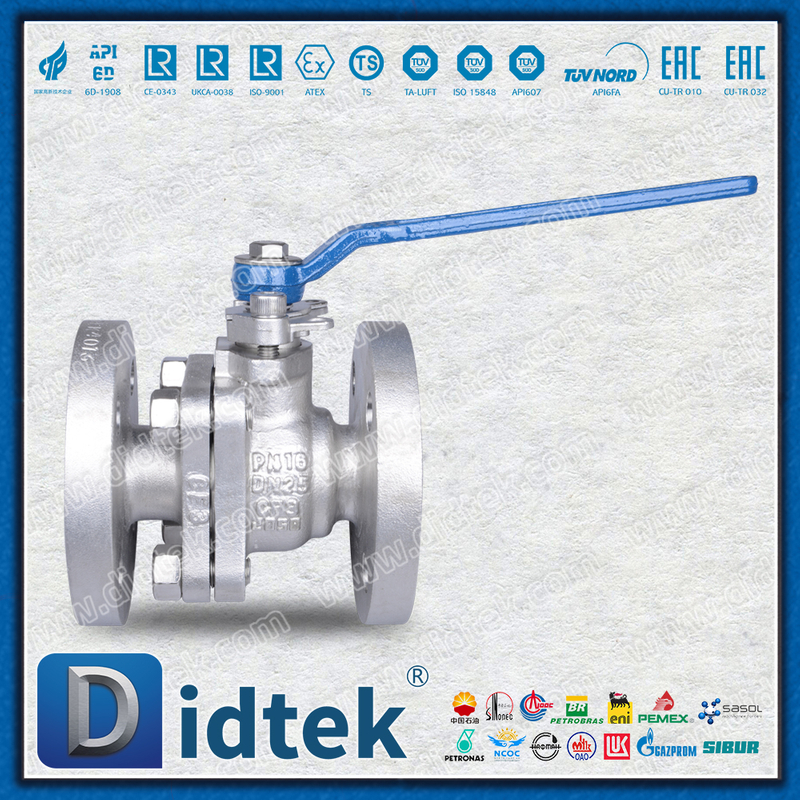

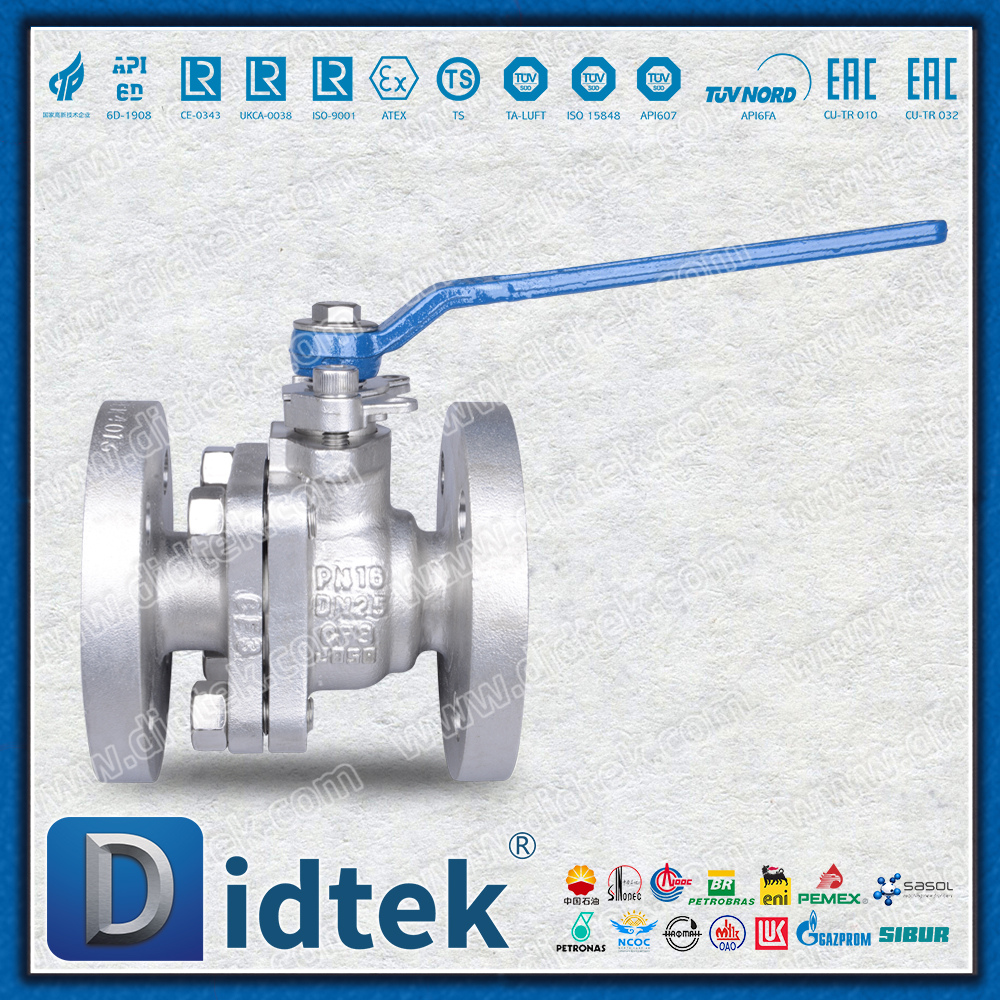

DIN/EN Katup Bola Mengambang Dudukan Logam Baja Tahan Karat Batang Anti Tiup

Penentuan posisi produk inti

Katup bola apung baja tahan karat yang diproduksi secara ketat sesuai dengan standar DIN/EN Eropa, dilengkapi pasangan penyegel logam keras dan desain batang katup antiledakan yang aman secara intrinsik. Produk ini dirancang khusus untuk kondisi kerja yang keras seperti suhu tinggi, keausan, dan media berbahaya. Selain memastikan kinerja penyegelan yang luar biasa, ia juga menawarkan tingkat keamanan operasional tertinggi.

Detail spesifikasi teknis

Fitur desain inti

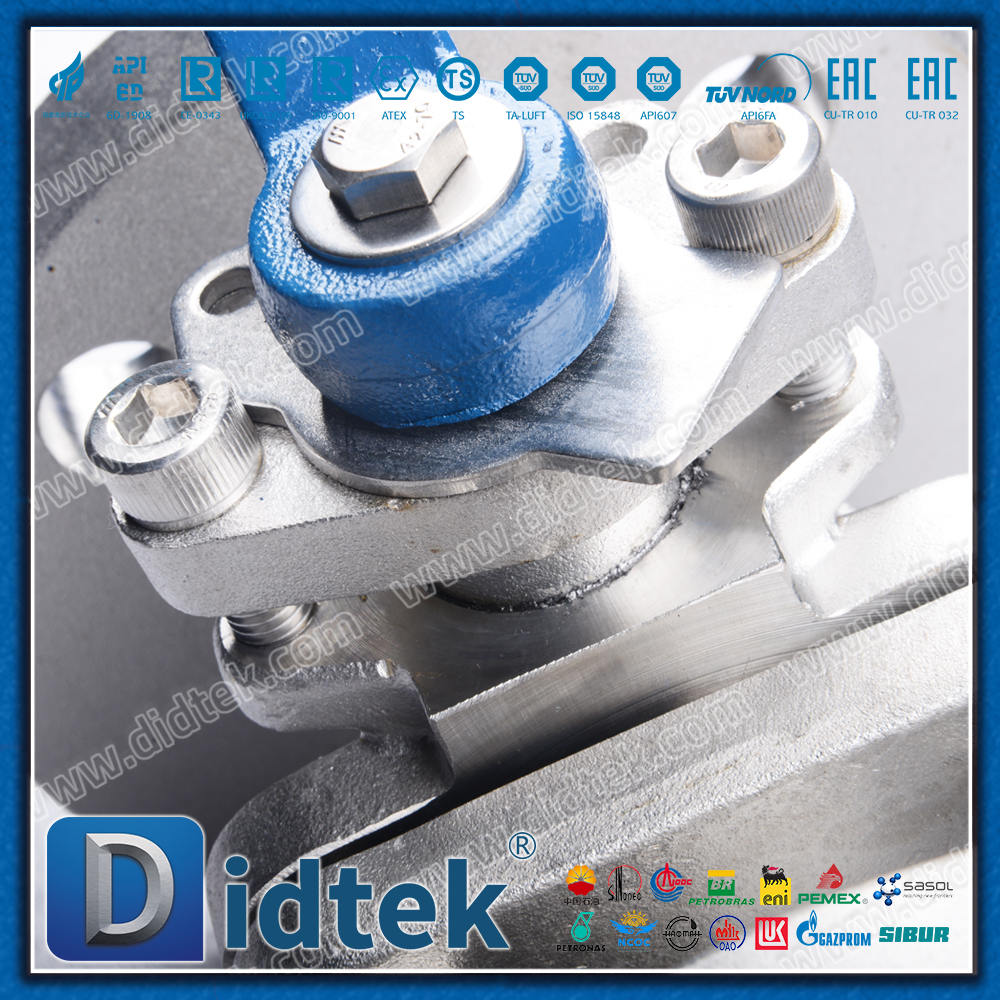

1. Batang katup anti-ledakan yang aman secara intrinsik

Batang katup berstruktur berbentuk T: Sambungan antara batang katup dan bola mengadopsi desain struktur berbentuk T berukuran besar. Bahkan jika rongga katup memiliki tekanan berlebihan yang tidak normal atau penutup pengepakan rusak, hal ini dapat memastikan bahwa batang katup tidak akan tertiup keluar dari badan katup dengan tekanan sedang.

Jaminan keamanan ganda: Permukaan kontak antara langkah batang katup dan badan katup diproses secara presisi untuk membentuk penghentian mekanis, memberikan perlindungan lapisan kedua

Desain gesekan rendah: Permukaan area kontak antara batang katup dan pengepakan telah mengalami perlakuan khusus untuk memastikan penyegelan yang baik sambil mempertahankan torsi pengoperasian yang rendah

2. Segel keras logam berkinerja tinggi

Struktur komposit multi-lapis

Lapisan dasar: Substrat baja tahan karat

Lapisan transisi: Lapisan penyangga paduan berbahan dasar nikel

Permukaan kerja: lapisan keramik logam tungsten karbida/kromium karbida

Kekerasan permukaan: Kekerasan permukaan penyegelan bisa mencapai HRC 68-72

Fitur penggilingan mandiri: Bola dan dudukan katup memiliki efek penggilingan otomatis selama proses pembukaan dan penutupan, memastikan keandalan penyegelan jangka panjang

3. Mematuhi standar DIN/EN secara ketat

Standardisasi dimensi: Jarak flensa, panjang struktural, dll. sepenuhnya mematuhi standar seri DIN EN 558

Referensi tekanan: Peringkat suhu tekanan secara ketat mengikuti standar DIN EN 12516

Spesifikasi pengujian: Lakukan uji tekanan yang ketat dan verifikasi kinerja sesuai dengan standar DIN EN 12266-1

4. Optimalisasi struktur bola mengambang

Kekuatan penyegelan yang ditingkatkan: Di bawah aksi tekanan sedang, bola secara otomatis menekan dudukan katup di ujung saluran keluar, membentuk segel yang ditingkatkan sendiri

Kemampuan penyegelan dua arah: Preload yang dirancang dengan cermat memastikan bahwa katup mencapai penyegelan dua arah yang andal

Bantalan torsi rendah: Memanfaatkan bahan bantalan dengan koefisien gesekan rendah, bantalan ini secara signifikan mengurangi torsi pengoperasian

Penjelasan rinci tentang keunggulan kinerja

Kinerja keselamatan

Keamanan batang katup mutlak: Desain anti-ledakan sepenuhnya menghilangkan risiko batang katup terbang keluar, melindungi keselamatan personel dan peralatan

Keamanan kebakaran: Struktur logam yang disegel secara alami tahan api dan disertifikasi oleh API 607

Desain anti-statis: Perangkat anti-statis bawaan untuk memastikan bahwa nilai resistansi antara bola dan badan katup memenuhi persyaratan standar

Kinerja daya tahan

Ketahanan suhu tinggi: Struktur penyegelan logam dapat menahan kondisi kerja suhu tinggi di atas 550℃

Tahan aus dan tahan korosi: Permukaan penyegelan super keras yang dikombinasikan dengan badan katup baja tahan karat dapat menahan keausan partikel dan korosi sedang

Desain umur panjang: Masa pakai dalam kondisi kerja yang keras adalah 3 hingga 5 kali lipat dari katup bersegel lunak

Pertahankan kelebihannya

Desain modular: Komponen utama mengadopsi desain modular, sehingga memudahkan perawatan dan penggantian

Pemeliharaan online: Beberapa struktur mendukung pemeliharaan online untuk mengurangi waktu henti

Suku cadang terstandarisasi: Sesuai dengan standar DIN/EN, suku cadang mudah diperoleh dan memiliki kemampuan pertukaran yang kuat

Bidang aplikasi yang umum

Teknik Kimia dan Industri Petrokimia

Pipa minyak dan gas bersuhu tinggi

Sistem pengangkutan katalis

Kontrol media pelarut yang kuat

Energi dan Listrik

Sistem uap pembangkit listrik

Pipa air umpan boiler

Pengolahan gas buang suhu tinggi

Metalurgi dan Pertambangan

Pipa pengangkut batubara yang dihaluskan

Sistem kendali pulpa

Perawatan gas suhu tinggi

Industri khusus

Pembakaran sampah untuk pembangkit listrik

Sistem oli perpindahan panas suhu tinggi

Proses pipa kondisi kerja yang keras

Panduan Seleksi dan Konfigurasi

Konfigurasi standar

Sistem batang katup anti ledakan

Pasangan penyegel keras logam

Perangkat anti-statis

Desain keselamatan kebakaran

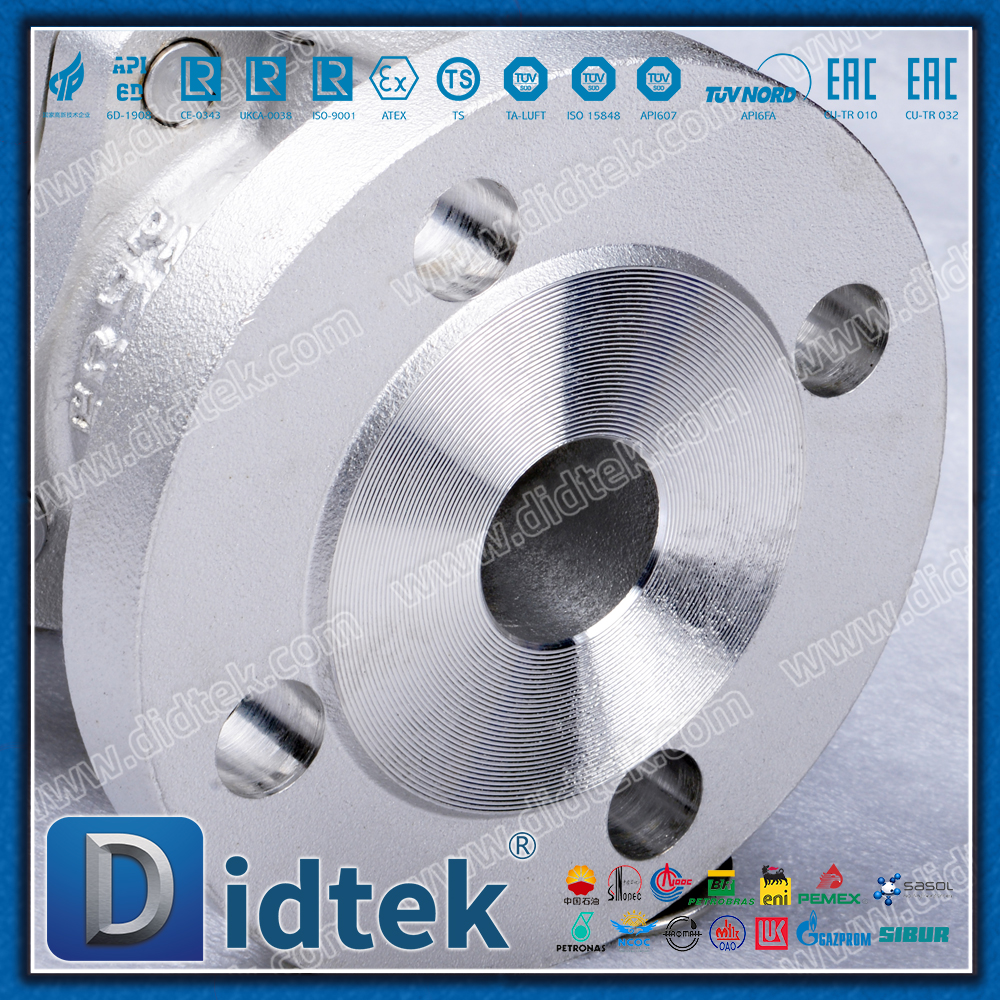

Sambungan flensa standar DIN

Konfigurasi opsional

Penutup katup yang diperluas: Digunakan untuk isolasi suhu tinggi atau rendah

Aktuator: Gearbox manual/aktuator pneumatik/listrik

Perangkat pengunci: Digunakan untuk mengunci keadaan katup terbuka dan tertutup dengan aman

Lapisan khusus: Anti korosi untuk rongga bagian dalam atau perlakuan khusus untuk permukaan luar

Drainase/Knalpot: Antarmuka pelepasan badan katup

Ringkasan nilai teknis

Katup bola mengambang batang katup anti-ledakan logam baja tahan karat standar DIN/EN, melalui kombinasi sempurna antara desain yang aman secara intrinsik dan sistem standar Eropa, memberi pengguna industri

Tingkat keamanan tertinggi: Desain batang katup anti-ledakan sepenuhnya menghilangkan bahaya keselamatan besar

Kemampuan beradaptasi yang unggul terhadap kondisi kerja: Struktur penyegelan logam dapat menahan suhu ekstrem dan media abrasif

Jaminan kepatuhan standar: Sepenuhnya mematuhi standar DIN/EN untuk memastikan kualitas produk dan dapat dipertukarkan

Masa pakai yang lama: Bahan berkualitas tinggi dan manufaktur yang presisi memastikan pengoperasian yang andal dalam jangka panjang

Produk ini sangat cocok untuk titik aplikasi kritis dengan persyaratan keselamatan dan keandalan yang sangat tinggi, seperti suhu tinggi, tekanan tinggi, dan media berbahaya. Ini adalah pelindung keselamatan untuk kondisi kerja berisiko tinggi di industri proses.
