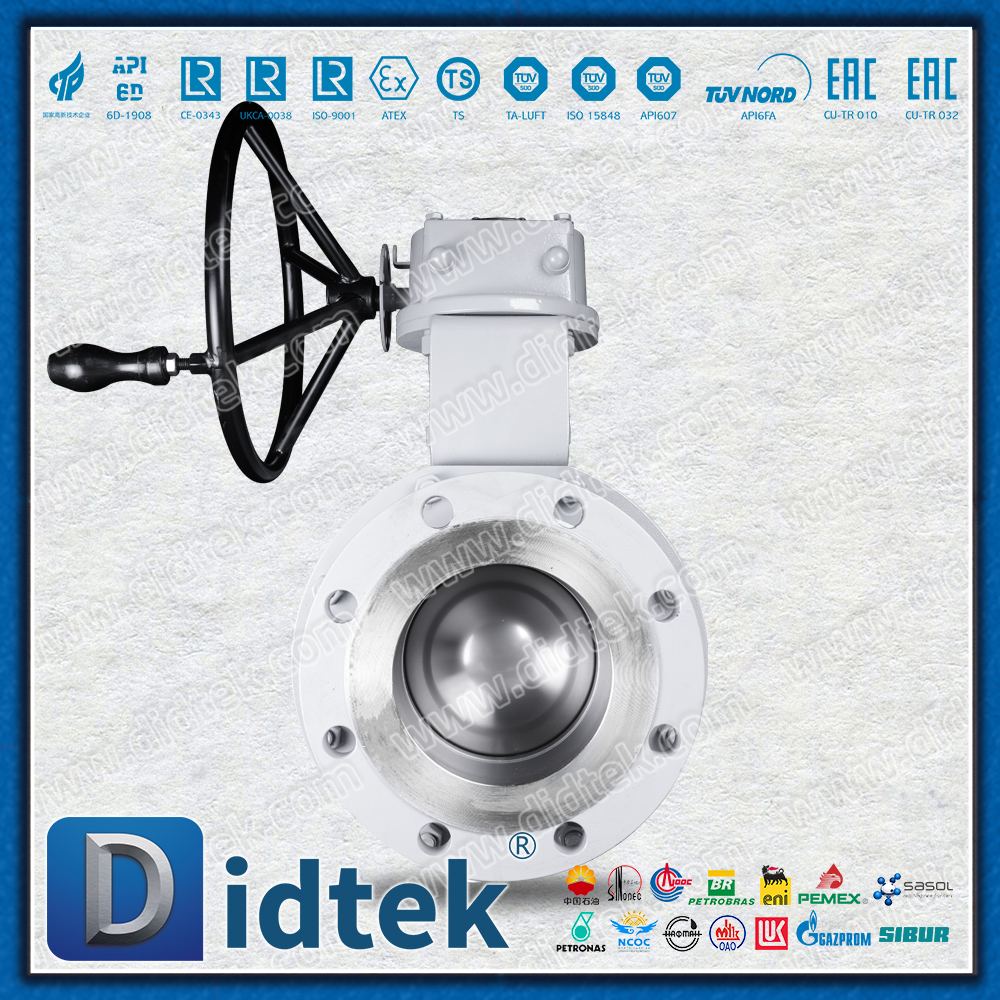

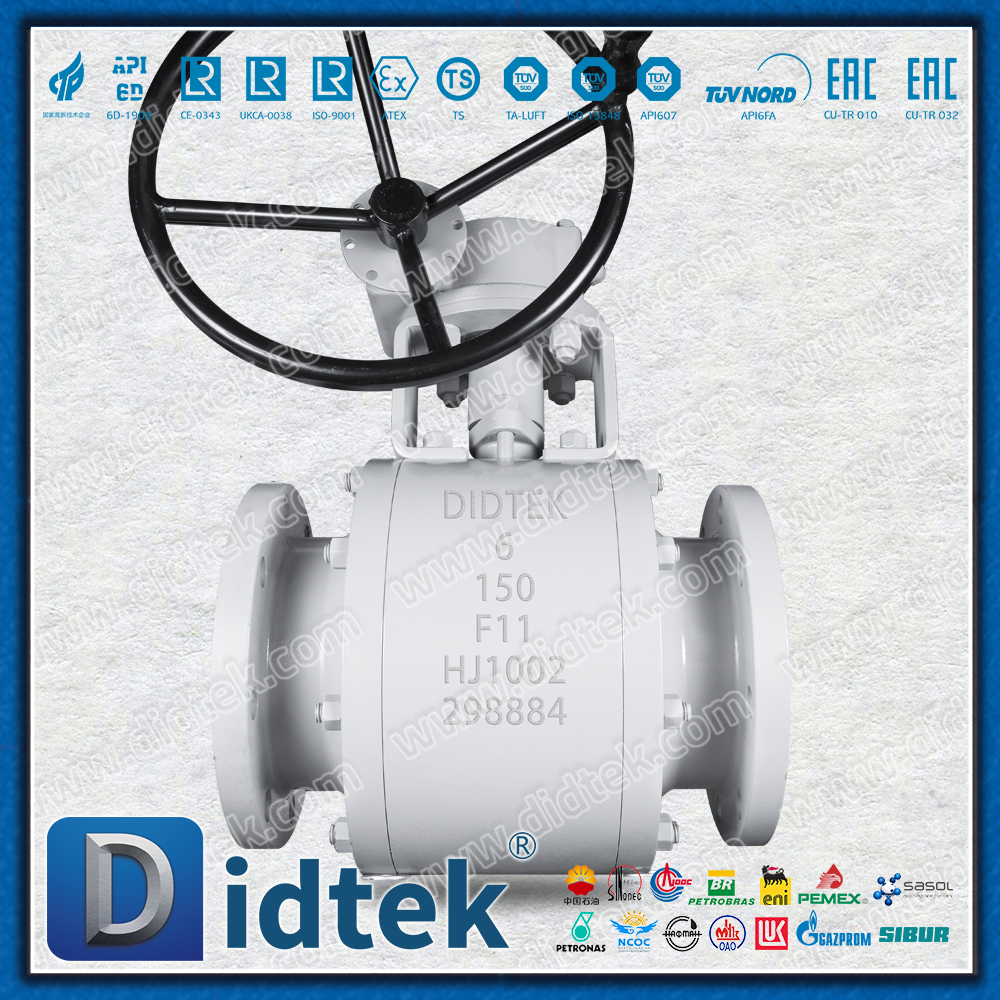

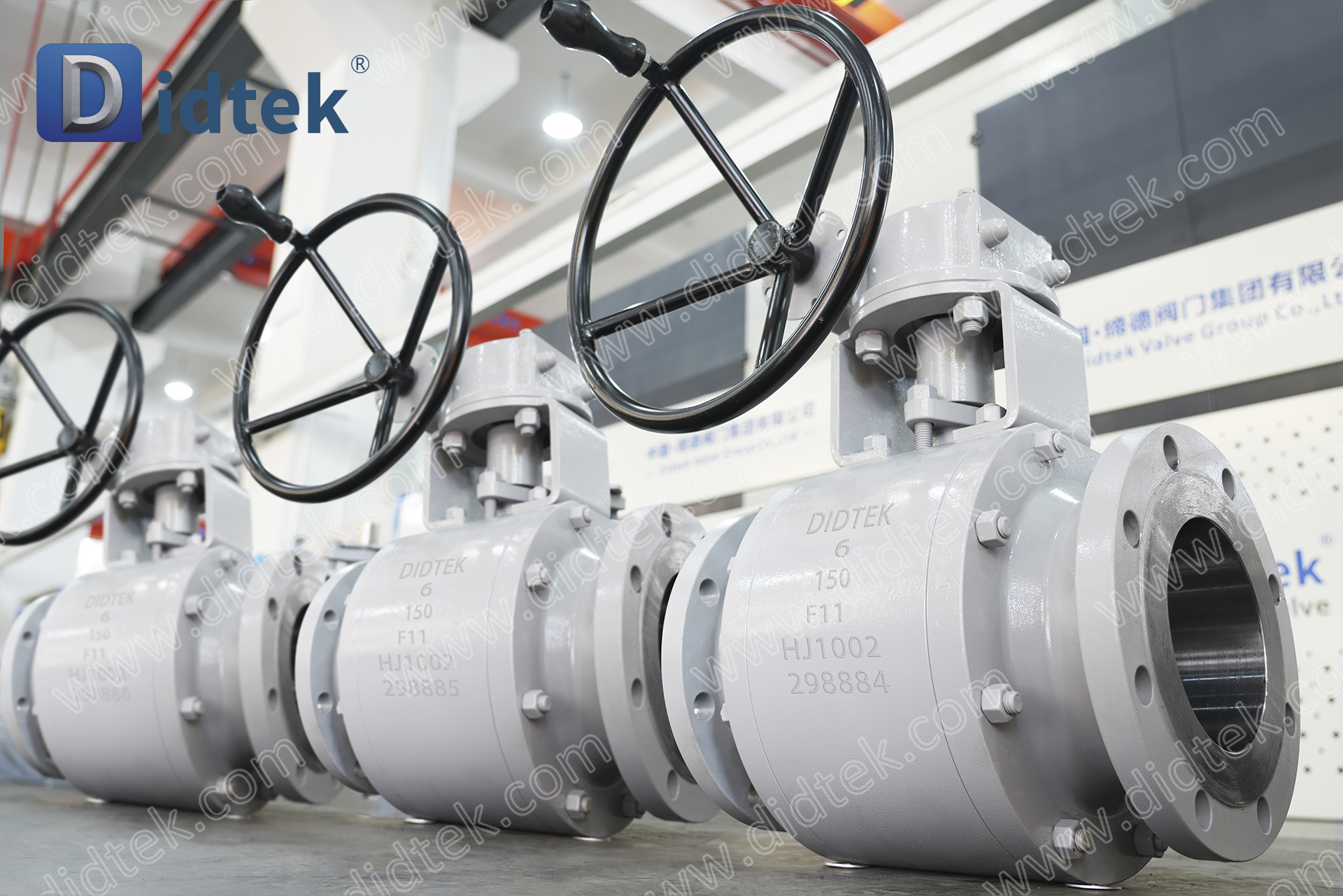

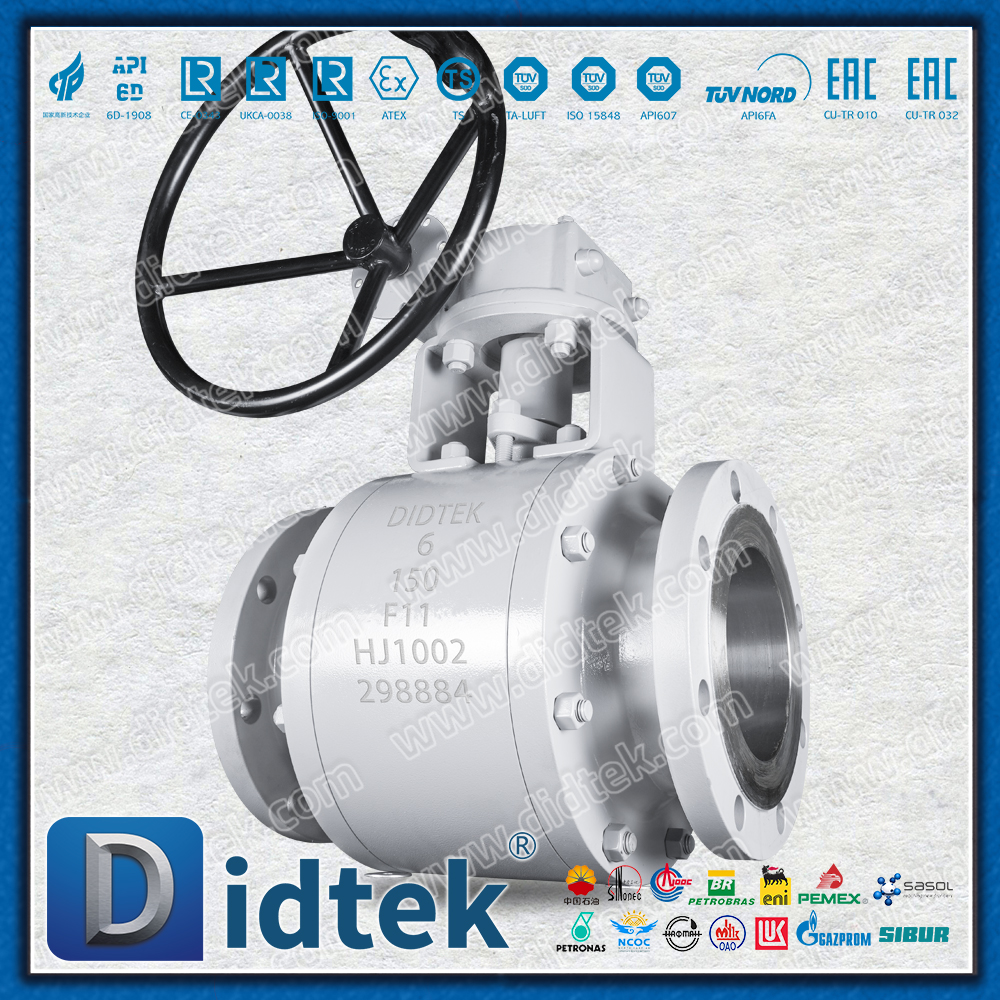

Didtek Full Bore Bolt-Sealed Flange Forged F11 Floating Ball Valve

Ikhtisar Produk

Ini adalah katup bola industri berkinerja tinggi yang dirancang khusus untuk kondisi kerja yang keras

Didtek Full Bore Bolt-Sealed Flange Forged F11 Floating Ball Valve

Fitur inti

Katup bola mengambang Prinsip kerja: Bola 'mengambang' di dalam rongga katup dan ditahan oleh dua dudukan katup di hulu dan hilir. Ketika katup ditutup, di bawah tekanan tekanan sedang, bola akan mengalami sedikit perpindahan dan menekan dengan kuat dudukan katup di ujung saluran keluar, sehingga membentuk segel.

Fitur: Struktur yang relatif sederhana, kinerja penyegelan yang baik, dan bentuk umum katup bola berdiameter sedang dan kecil.

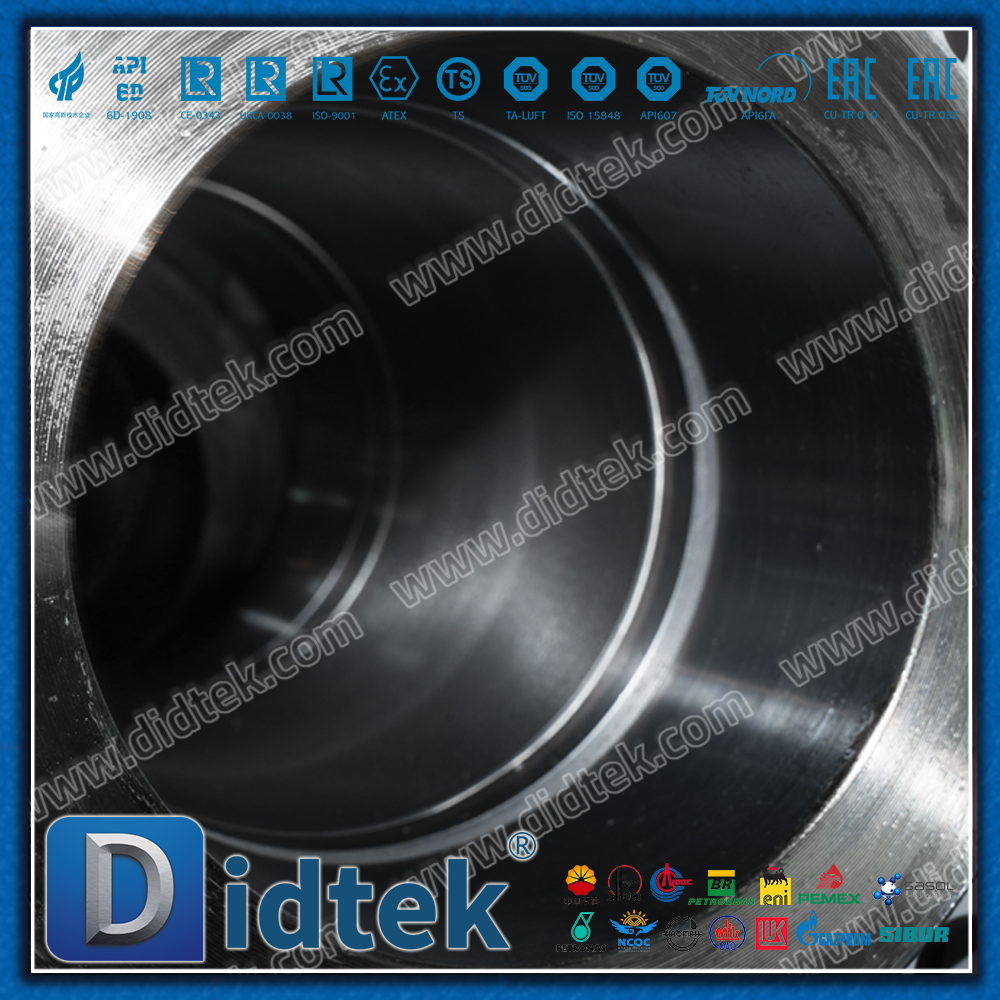

Desain lubang penuh: Diameter saluran aliran di dalam katup pada dasarnya sama dengan diameter nominal pipa yang disambung, membentuk saluran aliran yang tidak terhalang.

Keuntungan: Kehilangan tekanan minimal; Resistensi cairan rendah, hemat energi. Pembersihan pipa yang mudah: Memungkinkan pembersih pipa (PIG) ​​melewatinya, sehingga memudahkan perawatan.

Tidak ada zona akumulasi cairan: Mencegah media terakumulasi di dalam katup, terutama cocok untuk cairan kental atau mudah mengeras.

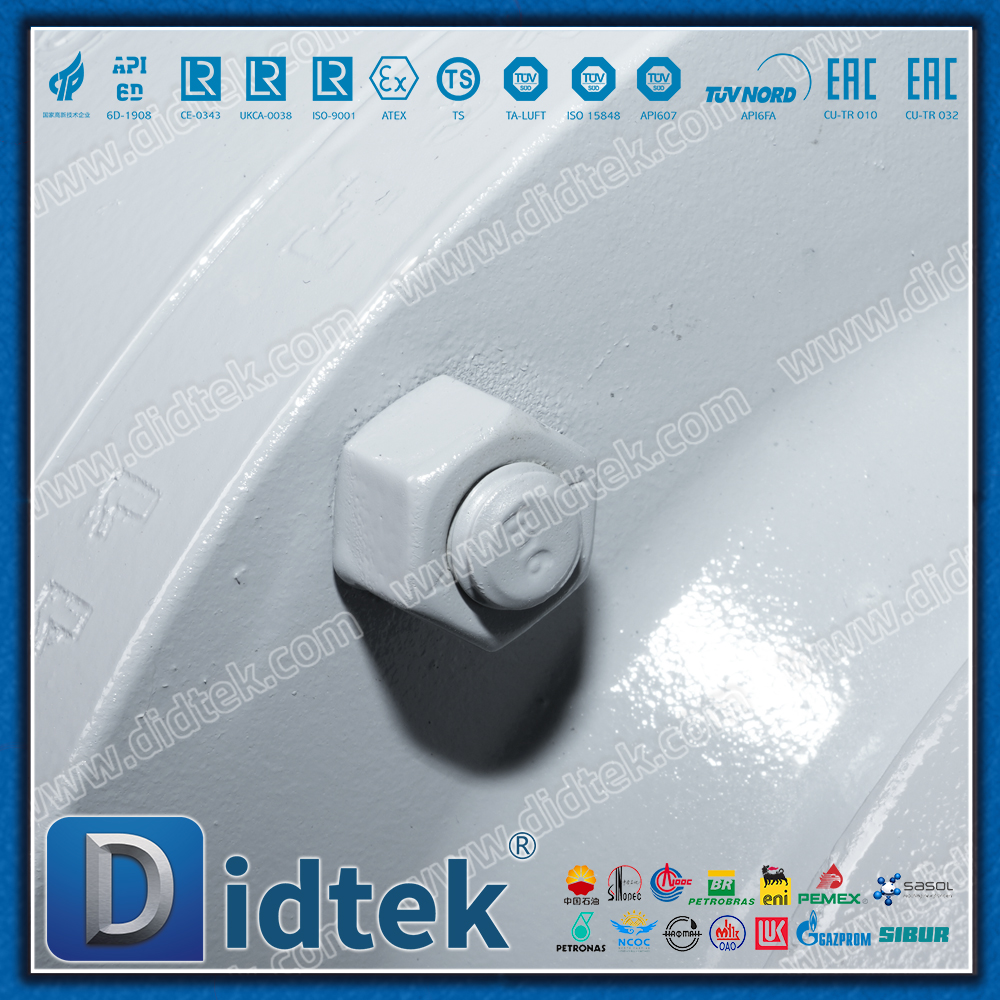

Flensa bersegel baut

Desain: Ini mengacu pada sambungan antara badan katup dan penutup katup menggunakan flensa dan baut, dan disegel dengan gasket.

Keuntungan

Struktur padat: Kapasitas menahan tekanan yang kuat dan keamanan yang tinggi.

Mudah dirawat: Pembongkaran dan pemasangan kembali mudah dilakukan, dan komponen internal dapat diganti dengan mudah.

Penyegelan yang andal: Memberikan jaminan penyegelan yang kuat pada posisi flensa tengah.

Penempaan

Proses manufaktur: Komponen penahan tekanan utama dari katup (badan katup, penutup katup, dan bola) diproduksi dengan proses penempaan.

Keuntungan

Sifat mekanik yang sangat baik: Penempaan dapat menghilangkan cacat internal pada coran (seperti pori-pori dan lubang pasir), membuat struktur material lebih kompak, sehingga mencapai kekuatan yang lebih tinggi, ketangguhan yang lebih baik, dan ketahanan lelah.

Kualitas yang dapat diandalkan: Cocok untuk kondisi kerja kritis dengan tekanan tinggi, suhu tinggi, dan bahaya tinggi.

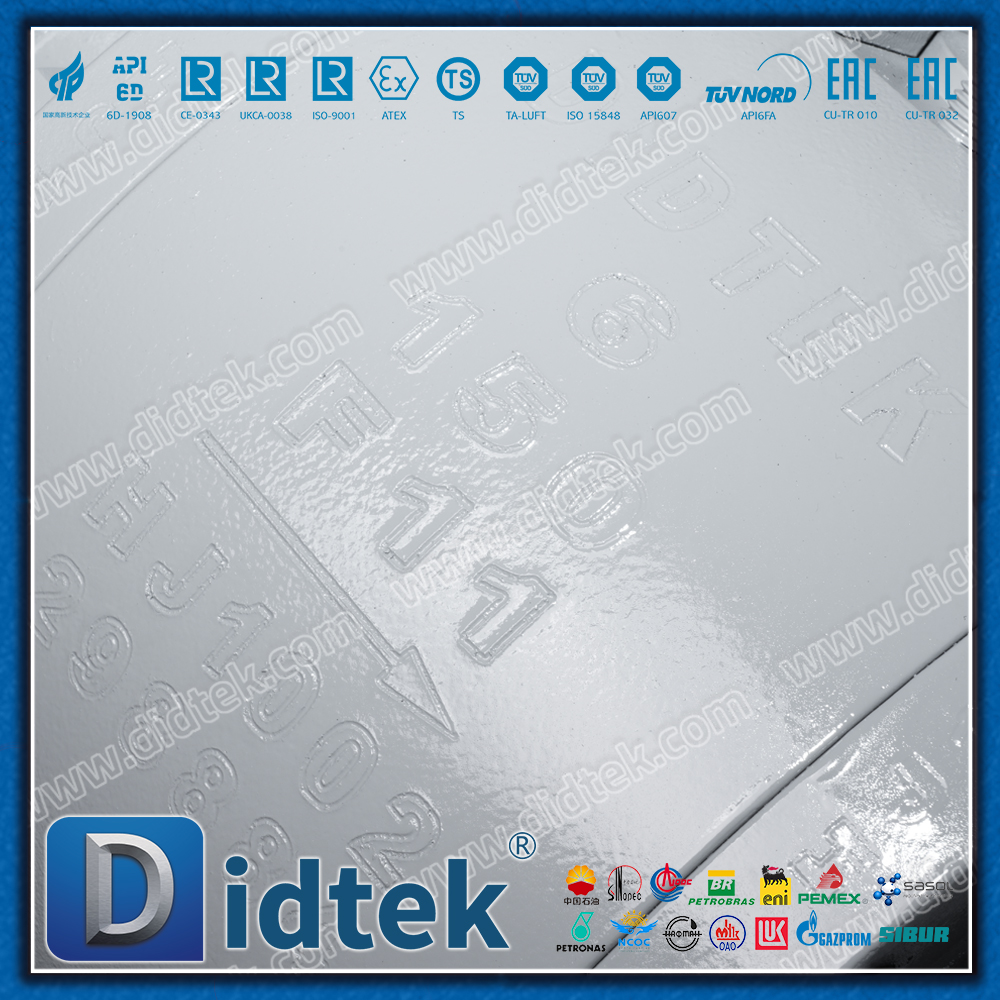

F11

Kelas material: Ini adalah kode material dalam standar ASTM A182, mewakili baja paduan kromium-molibdenum yang ditempa.

Fitur kinerja

Kekuatan suhu tinggi: Mengandung unsur kromium (Cr) dan molibdenum (Mo), memungkinkannya mempertahankan kekuatan mekanik dan ketahanan mulur yang baik pada suhu tinggi (biasanya hingga sekitar 550°C - 600°C).

Ketahanan korosi hidrogen: Secara efektif dapat menahan korosi hidrogen di lingkungan hidrogen bersuhu tinggi dan bertekanan tinggi yang biasa ditemukan di industri petrokimia dan tenaga listrik.

Tingkat aplikasi: Ini adalah bahan utama untuk katup sedang, suhu tinggi dan tekanan tinggi.

Ringkasan Fitur Inti

Kekuatan tinggi dan keandalan tinggi: Badan katup yang ditempa dan flensa pada sambungan baut memastikan integritas struktural dan keamanan katup dalam kondisi tekanan tinggi.

Kinerja fluida yang luar biasa: Desain lubang penuh meminimalkan kehilangan tekanan dan cocok untuk sistem dengan persyaratan ketat untuk laju aliran dan penurunan tekanan.

Kemampuan beradaptasi terhadap kondisi kerja yang keras: Bahan baja kromium-molibdenum F11 menjadikannya pilihan ideal untuk aplikasi suhu tinggi dan tekanan tinggi, dengan kinerja jauh melebihi katup baja karbon biasa (WCB) atau baja tahan karat (304/316).

Kinerja penyegelan yang sangat baik: Desain bola mengambang menghasilkan penyegelan yang dapat mengencangkan sendiri dengan bantuan tekanan sedang, memastikan kekencangan penutupan.

Perawatan yang mudah: Struktur flensa yang disambungkan dengan baut memudahkan pemeriksaan, pemeliharaan, dan penggantian bagian internal katup.

Bidang aplikasi yang umum

Katup ini dirancang khusus untuk lingkungan industri yang keras berikut:

Pembangkit listrik termal: sistem uap utama, sistem air umpan, sistem bahan bakar minyak.

Industri petrokimia: Unit penyulingan minyak, unit perengkahan katalitik, produk minyak suhu tinggi, dan jaringan pipa gas proses.

Industri kimia batubara: Saluran pipa untuk media bersuhu tinggi dan mengandung hidrogen seperti syngas dan shift gas.

Industri lainnya: Sistem kontrol cairan industri apa pun yang perlu tahan terhadap suhu tinggi dan tekanan tinggi.

Kesimpulan

Full Bore Bolt-Sealed Flange Forged F11 Floating Ball Valve adalah solusi katup industri yang mewakili kinerja tinggi, keandalan tinggi, dan masa pakai yang lama. Ini mengintegrasikan desain, bahan, dan proses yang paling sesuai untuk lingkungan yang keras, dan merupakan perangkat kontrol fluida yang sangat diperlukan dalam industri proses utama seperti listrik dan petrokimia.
