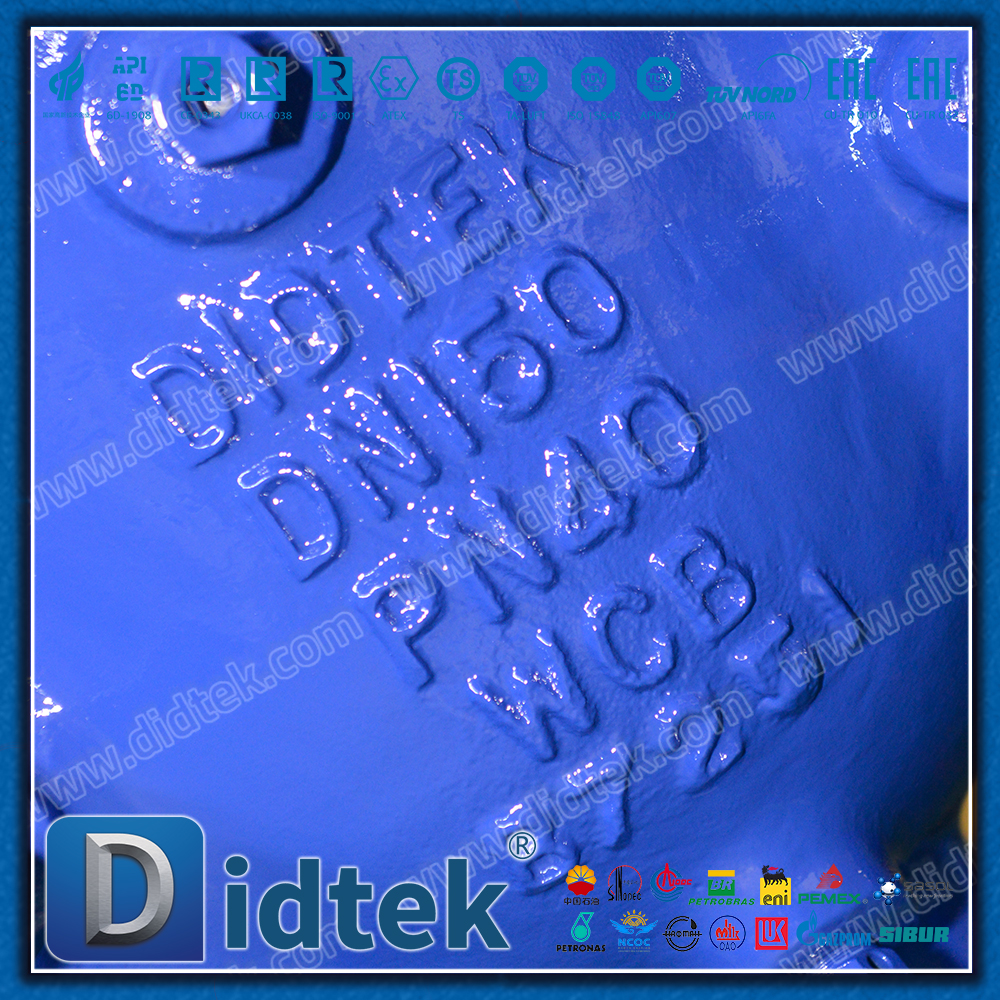

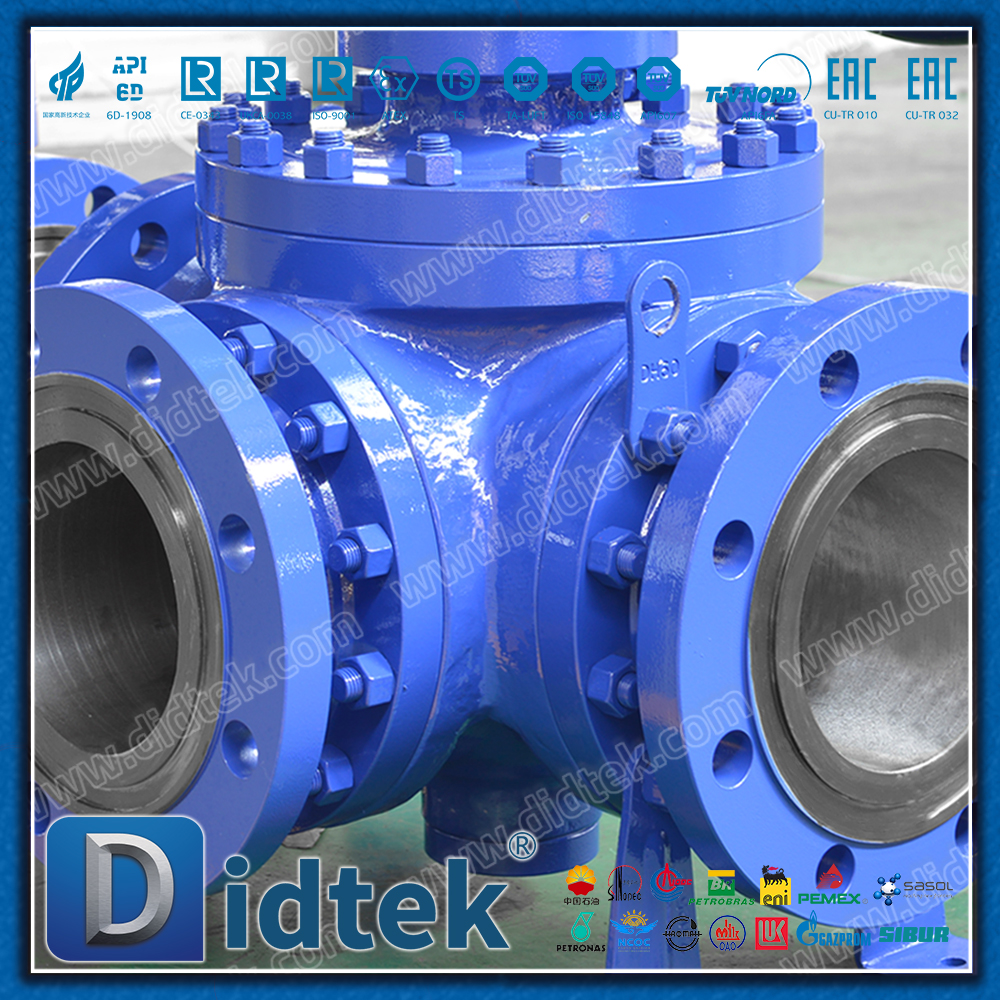

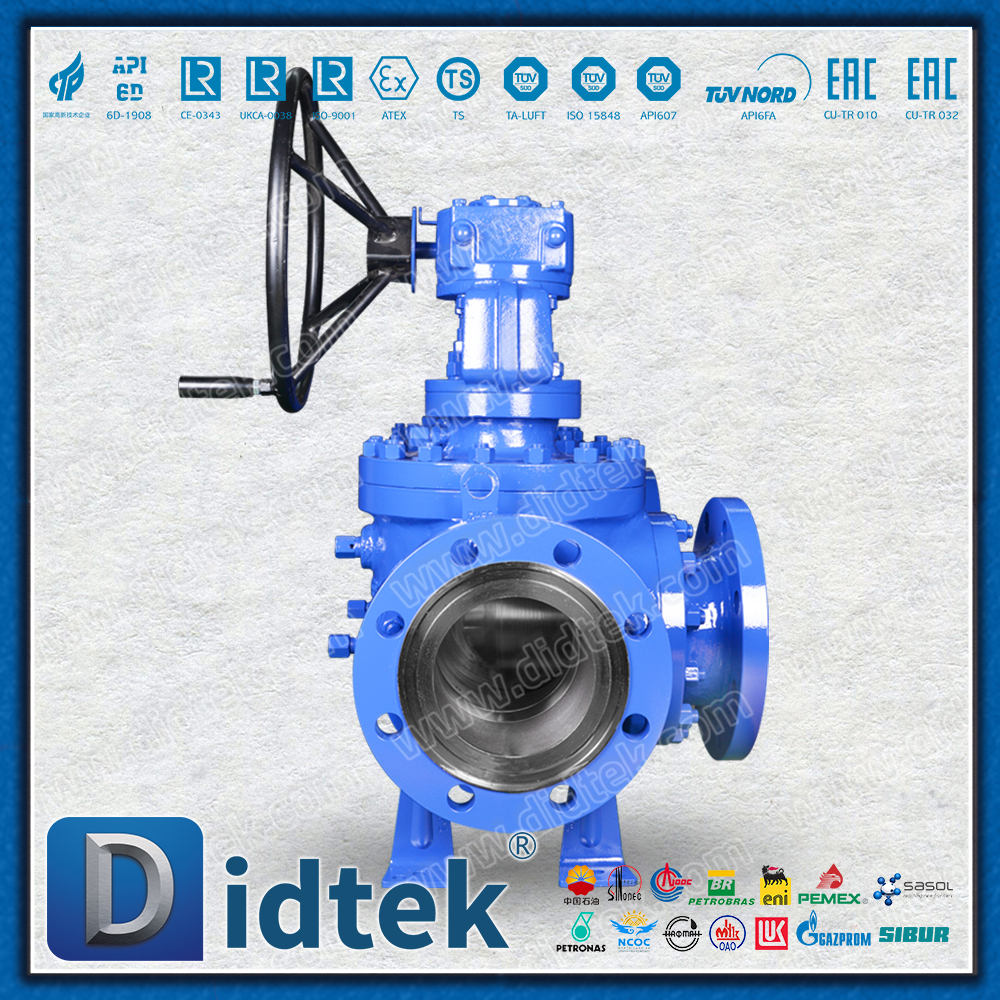

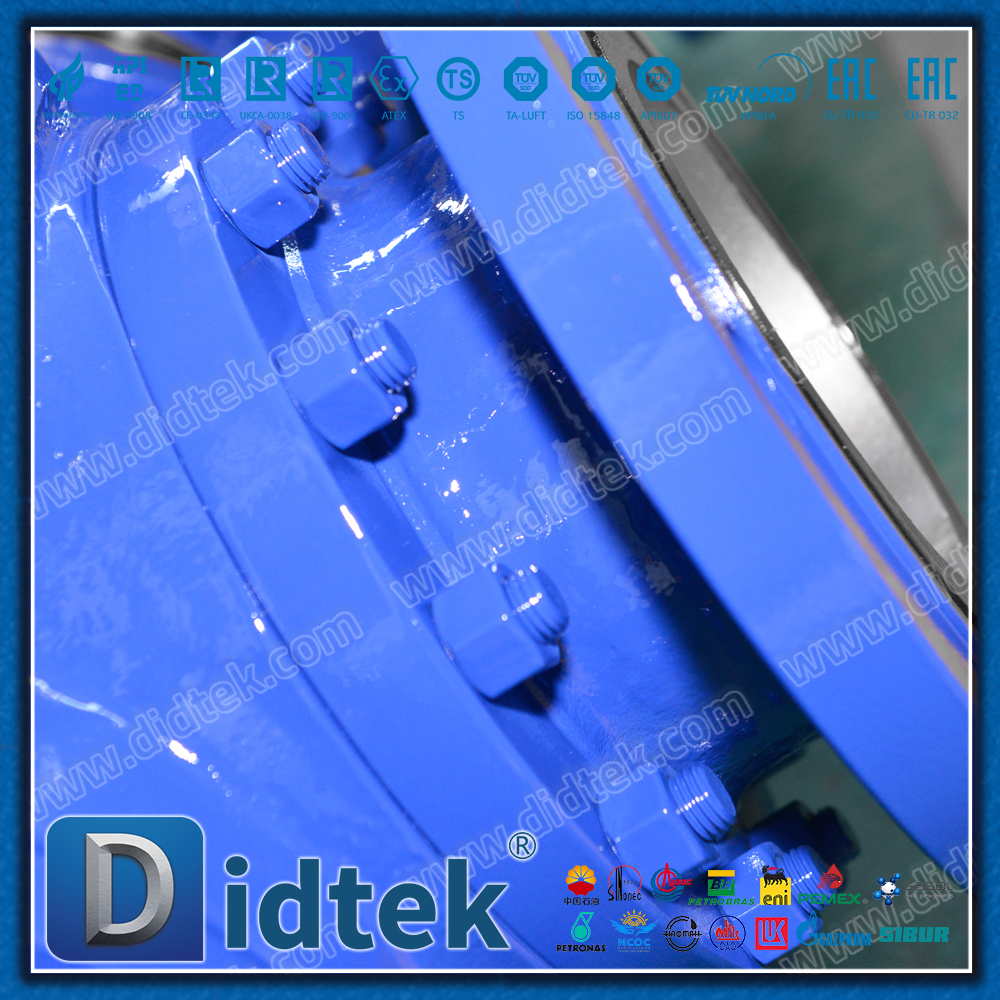

Katup Bola Tiga Arah Antarmuka Tipe L Bore Penuh Didtek WCB

Ikhtisar Produk

Katup bola tiga arah adalah jenis katup yang mengontrol arah atau konvergensi fluida melalui gerakan rotasi bola dengan saluran. Berbeda dengan katup bola dua arah pada umumnya (yang hanya dapat menghidupkan/mematikan sederhana), katup bola tiga arah memiliki tiga port saluran dan dapat mewujudkan fungsi peralihan, distribusi, dan penggabungan jalur aliran yang lebih kompleks.

Katup Bola Tiga Arah Antarmuka Tipe L Bore Penuh Didtek WCB

Fitur inti

Satu katup dengan banyak kegunaan: Katup bola tiga arah dapat menggantikan kombinasi beberapa katup dua arah dan alat kelengkapan pipa, menyederhanakan desain pipa dan menghemat ruang pemasangan.

Jalur aliran fleksibel: Dengan mengoperasikan pegangan untuk memutar bola, mudah untuk beralih di antara beberapa mode jalur aliran.

Kinerja penyegelan yang baik: Sama seperti katup bola dua arah, katup ini memiliki kinerja penyegelan yang sangat baik ketika dalam posisi tertutup.

Hambatan aliran rendah: Ketika katup terbuka penuh, hambatan media yang mengalir melalui saluran katup bola sangat kecil.

Pengoperasian yang mudah: Cukup putar 90° (seperempat putaran) untuk mengganti jalur aliran, dan pengoperasiannya cepat.

Jenis utama dan mode saluran

Perbedaan inti katup bola tiga arah terletak pada bentuk saluran di dalam inti bola, yang terbagi menjadi dua jenis:

Katup bola tiga arah tipe T

Saluran inti: Dalam bentuk 'T'.

Fitur fungsional: Dapat mencapai pengalihan, konvergensi, dan peralihan jalur aliran.

Mode kerja utama

Pengalihan: Mendistribusikan fluida dari satu saluran masuk ke dua saluran keluar.

Konvergensi: Gabungkan cairan dari dua saluran masuk menjadi satu saluran keluar.

Sakelar: Mengubah arah aliran fluida.

Skenario aplikasi: Cocok untuk sistem yang memerlukan distribusi media ke saluran pipa yang berbeda atau konvergensi beberapa saluran media.

Katup bola tiga arah tipe L

Saluran inti: Dalam bentuk 'L'.

Fitur fungsional: Hanya dua port yang dapat dihubungkan pada satu waktu, digunakan untuk peralihan dua arah.

Mode kerja utama

Hanya dua saluran yang dapat dihubungkan, sedangkan saluran ketiga ditutup secara bersamaan.

Biasanya digunakan untuk beralih di antara dua saluran pipa dari sumber atau tujuan berbeda.

Skenario aplikasi: Cocok untuk sistem yang memerlukan penggunaan dua media secara bergantian atau pengangkutan media secara bergantian dalam dua arah berbeda. Itu tidak dapat mencapai koneksi simultan dari ketiga jalur.

Bidang aplikasi utama

Katup bola tiga arah banyak digunakan dalam: Karena kemampuan kontrol arahnya yang fleksibel

Industri kimia dan minyak bumi: Digunakan untuk peralihan proses dan distribusi medium pada peralatan seperti bejana reaksi, penukar panas, dan jalur pengisian.

Industri farmasi dan makanan: Memenuhi persyaratan aseptik dan kebersihan, digunakan dalam sistem CIP/SIP (pembersihan/sterilisasi in-line) dan sistem distribusi bahan.

HVAC (Pemanasan, Ventilasi, dan Pendingin Udara): Digunakan untuk mengganti sistem pertukaran panas dan pipa menara pendingin.

Pengolahan air dan perlindungan lingkungan: digunakan dalam pencucian balik, pengambilan sampel cairan, dan proses lainnya.

Jaringan pipa industri umum: Situasi apa pun yang memerlukan perubahan arah aliran medium atau pendistribusian medium.

Ringkasan

Katup bola tiga arah adalah komponen kontrol pipa yang sangat efisien dan multifungsi. Apakah memilih tipe T atau tipe L sepenuhnya bergantung pada persyaratan proses spesifik:

Jika perlu menghubungkan tiga port secara bersamaan atau melakukan pengalihan/konvergensi, Tipe T harus dipilih.

Jika hanya perlu beralih di antara dua jalur, jalur berbentuk L harus dipilih.

Karena strukturnya yang ringkas, pengoperasian yang mudah, dan fungsi yang kuat, katup bola tiga arah memainkan peran penting dalam kontrol cairan industri modern.

Spesifikasi desain:
