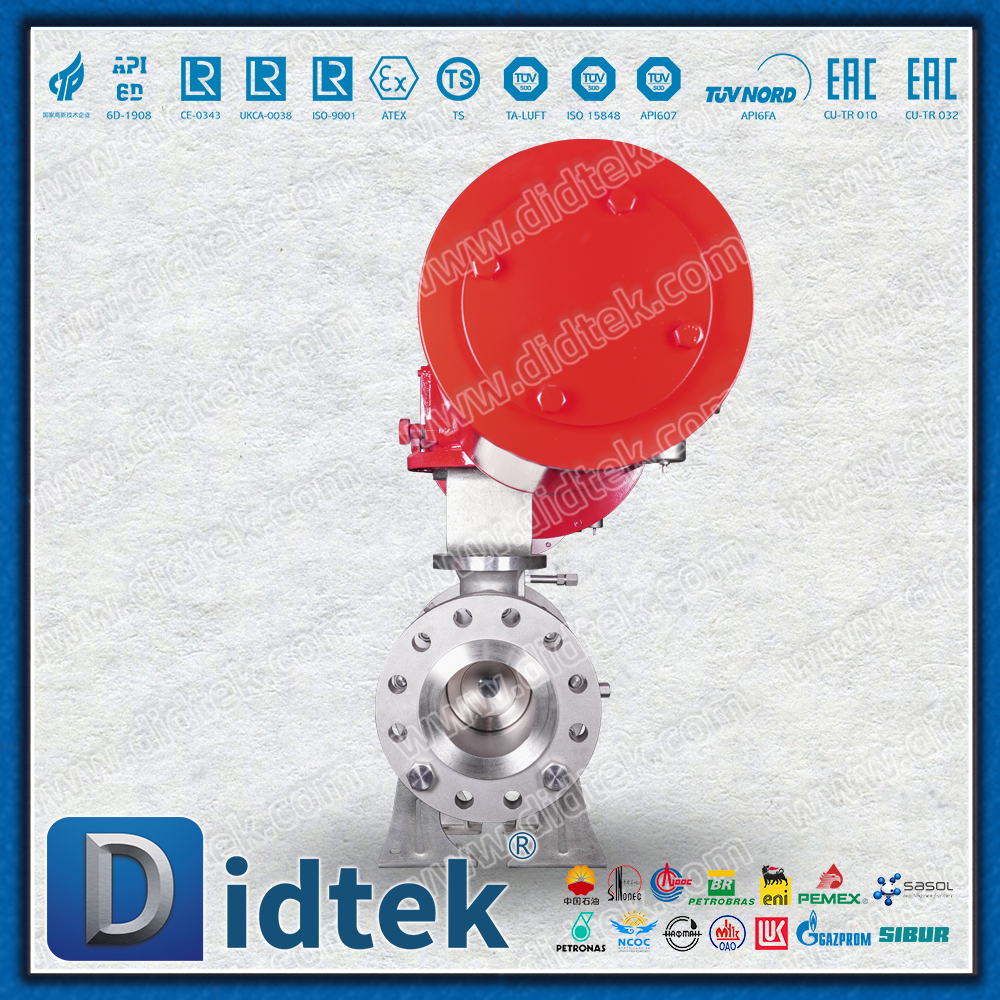

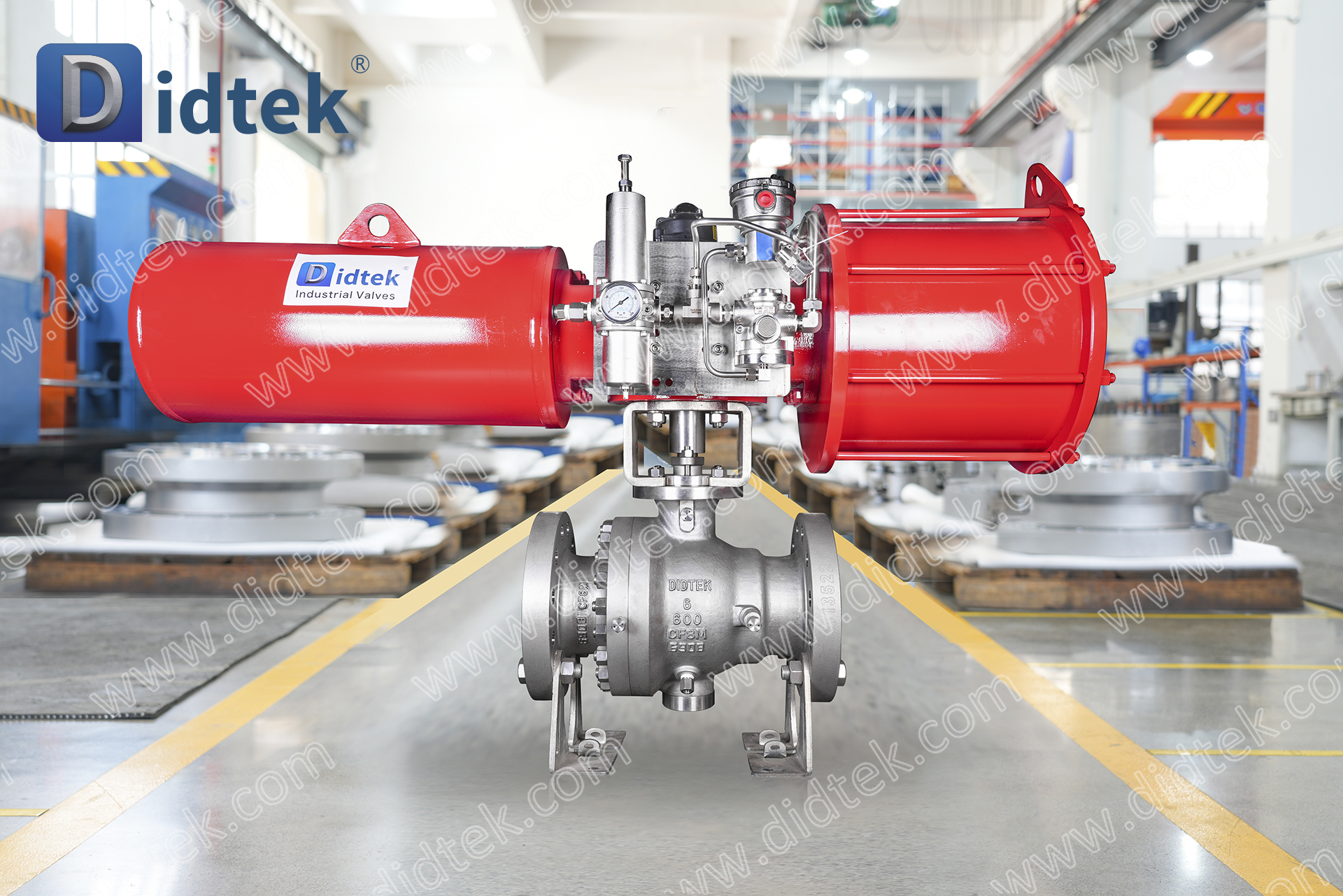

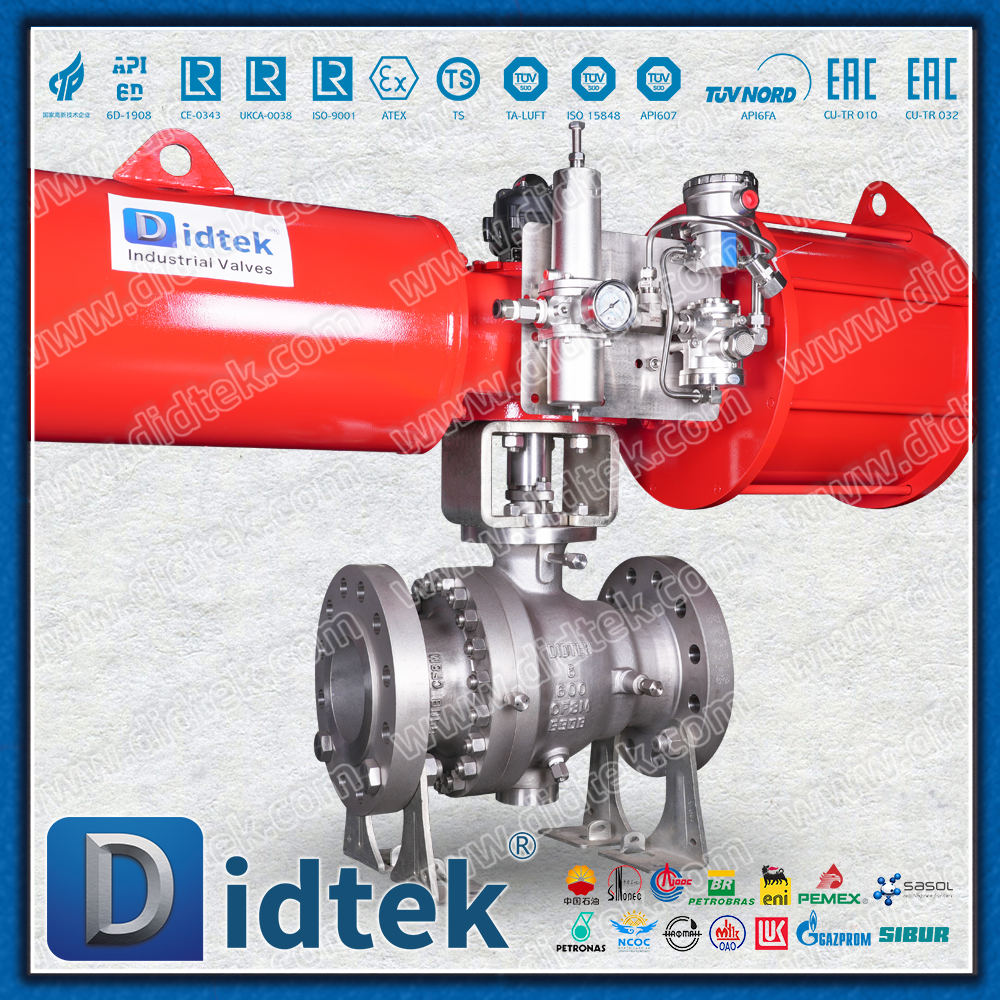

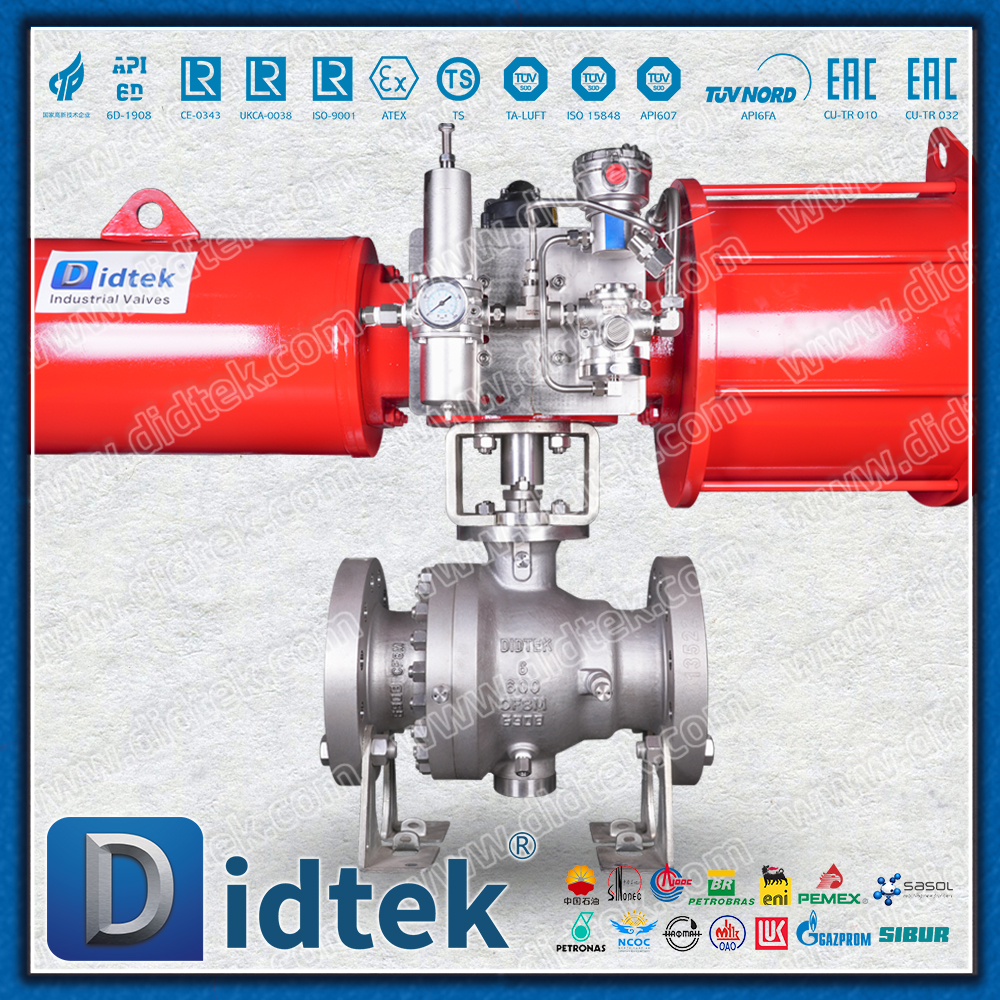

Katup Bola Pneumatik Flange Bore Penuh Didtek CF8M

Ikhtisar Produk

Katup bola pneumatik bergelang CF8M adalah katup industri yang dirancang khusus untuk kontrol otomatis, kondisi kerja korosif, dan lingkungan bertekanan sedang dan tinggi. Ia dapat dengan cepat dan tepat membuka atau memutus cairan korosif dalam pipa dengan menerima sinyal pneumatik.

Katup Bola Pneumatik Flange Bore Penuh Didtek CF8M

Analisis Konsep Inti

Untuk memahami produk ini, kita dapat membagi namanya menjadi tiga bagian:

CF8M - Bahan badan katup

Ini adalah tingkat pengecoran baja tahan karat dalam standar ASTM Amerika, setara dengan CF8M dalam standar nasional Tiongkok. Penempaannya sesuai dengan baja tahan karat 316.

Fitur inti: Karena adanya molibdenum (Mo), ia memiliki ketahanan korosi yang sangat baik, terutama dalam menahan korosi lubang dan celah klorida, yang lebih unggul dari baja tahan karat 304 biasa. Ia dapat menahan berbagai larutan asam, alkali dan garam dengan sangat baik.

Media yang berlaku: Sangat cocok untuk menangani media korosif seperti asam fosfat, asam asetat, asam nitrat, larutan basa, air laut, dan berbagai bahan baku kimia.

Flensa - metode koneksi

Ini mengacu pada katup dengan pelat flensa di kedua ujungnya, yang dihubungkan ke flensa pada sistem perpipaan melalui baut.

Keuntungan: Sambungan kuat, penyegelan yang andal, kapasitas menahan tekanan yang kuat, mudah dipasang, dibongkar, dan dirawat. Ini adalah salah satu bentuk sambungan yang paling umum digunakan dalam jaringan pipa industri.

Katup Bola Pneumatik - Mode dan Struktur Penggerak

Katup bola: Mengacu pada katup yang bagian bukaan dan penutupnya berbentuk bola, yang dapat dibuka atau ditutup penuh dengan memutar 90 derajat.

Pneumatik: Ini mengacu pada penggunaan udara bertekanan sebagai sumber tenaga untuk menggerakkan aktuator pneumatik (umumnya dikenal sebagai 'kepala pneumatik') untuk membuka dan menutup katup bola.

Keuntungan: Mesin ini dapat membuka dan menutup dengan cepat (biasanya hanya dalam beberapa detik) dan kontrol otomatis jarak jauh, menjadikannya pilihan ideal untuk jalur produksi otomatis dan kontrol proses.

Ikhtisar Produk Keseluruhan

Katup bola pneumatik bergelang CF8M adalah katup industri yang dirancang khusus untuk kontrol otomatis, kondisi kerja korosif, dan lingkungan bertekanan sedang dan tinggi. Ia dapat dengan cepat dan tepat membuka atau memutus cairan korosif dalam pipa dengan menerima sinyal pneumatik.

Prinsip kerja dasar

Udara terkompresi (biasanya 0,4 hingga 0,8MPa) memasuki aktuator pneumatik, mendorong piston internal atau struktur rak dan pinion untuk menghasilkan torsi, yang menggerakkan batang katup dan bola berputar 90 derajat. Ketika lubang tembus bola sejajar dengan pipa, katup terbuka dan media mengalir melaluinya. Ketika lubang tembus bola tegak lurus dengan pipa, katup menutup dan memotong medium.

Fitur dan Keunggulan Utama

Ketahanan korosi yang luar biasa: Bahan CF8M (baja tahan karat 316) menjadikannya pilihan utama untuk lingkungan korosif seperti industri kimia, petrokimia, dan kelautan.

Respons otomatis yang cepat: Sakelar penggerak pneumatik cepat dan sangat cocok untuk aplikasi yang memerlukan seringnya membuka dan menutup atau mematikan darurat.

Kinerja penyegelan yang luar biasa: Dudukan katup biasanya terbuat dari polimer berkinerja tinggi seperti PTFE (polytetrafluoroethylene) dan PPL, yang memiliki kinerja penyegelan yang baik dan koefisien gesekan yang rendah.

Saluran fluida halus: Ketika dirancang dengan Port Penuh, hambatan aliran sangat kecil, hampir nol, dan berdampak kecil pada hilangnya tekanan pipa.

Keandalan dan keamanan yang tinggi

Struktur tahan api: Jika terjadi kebakaran, setelah bagian penyegel non-logam terbakar, katup bola dapat membentuk segel sekunder melalui kontak logam untuk mencegah kebocoran sedang dalam jumlah besar (sesuai dengan standar API 607/API 6FA).

Desain anti-statis: Pastikan listrik statis antara bola dan batang katup serta badan katup dapat dibuang, menghindari penumpukan listrik statis yang dapat menyebabkan percikan api.

Desain anti-terbang batang katup: Bahkan jika terjadi tekanan abnormal di ruang katup atau segel batang katup rusak, batang katup tidak akan terdorong keluar oleh tekanan sedang, sehingga menjamin keselamatan operator.

Mudah untuk diintegrasikan dan dipasang

Standar sambungan flensa bersifat universal (seperti GB/T, HG/T, ANSI, DIN, JIS).

Aktuator mematuhi standar internasional ISO 5211 dan dirancang pada platform tinggi. Ini dapat dipasang dengan mudah dengan aktuator pneumatik atau listrik dari berbagai merek dan berbagai aksesori dapat dipasang.

Industri Aplikasi Khas

Teknik kimia dan petrokimia: Transportasi dan pemutusan berbagai media korosif seperti asam, basa, dan pelarut.

Farmasi dan bioteknologi: Proses perpipaan dengan persyaratan kebersihan dan ketahanan terhadap korosi.

Pengolahan air dan perlindungan lingkungan: Kontrol dosis dan cairan dalam pengolahan limbah dan sistem desalinasi air laut.

Makanan dan minuman: Proses yang memenuhi standar kebersihan yang tinggi dan mungkin mengandung komponen korosif (seperti asam dan bahan pembersih).

Metalurgi dan tenaga: Air umpan boiler, sistem pendingin, desulfurisasi gas buang, dll.

Teknik Perkapalan dan Kelautan: Berbagai sistem yang tahan terhadap korosi air laut.

Lampiran yang Biasa Digunakan

Untuk mencapai fungsi yang lebih kompleks, aksesori berikut biasanya dilengkapi untuk aktuator pneumatik:

Katup solenoid: Mengontrol hidup dan matinya udara bertekanan untuk mencapai kendali jarak jauh melalui sinyal listrik.

Sakelar batas: Ini mengumpankan kembali sinyal posisi terbuka atau tertutup dari katup ke ruang kendali pusat.

Set tiga bagian perawatan sumber udara: menyaring udara bertekanan, mengatur tekanan, dan melumasi udara dengan oli.

Mekanisme roda tangan: Jika terjadi kegagalan sumber udara, operasi darurat manual dapat dilakukan.
