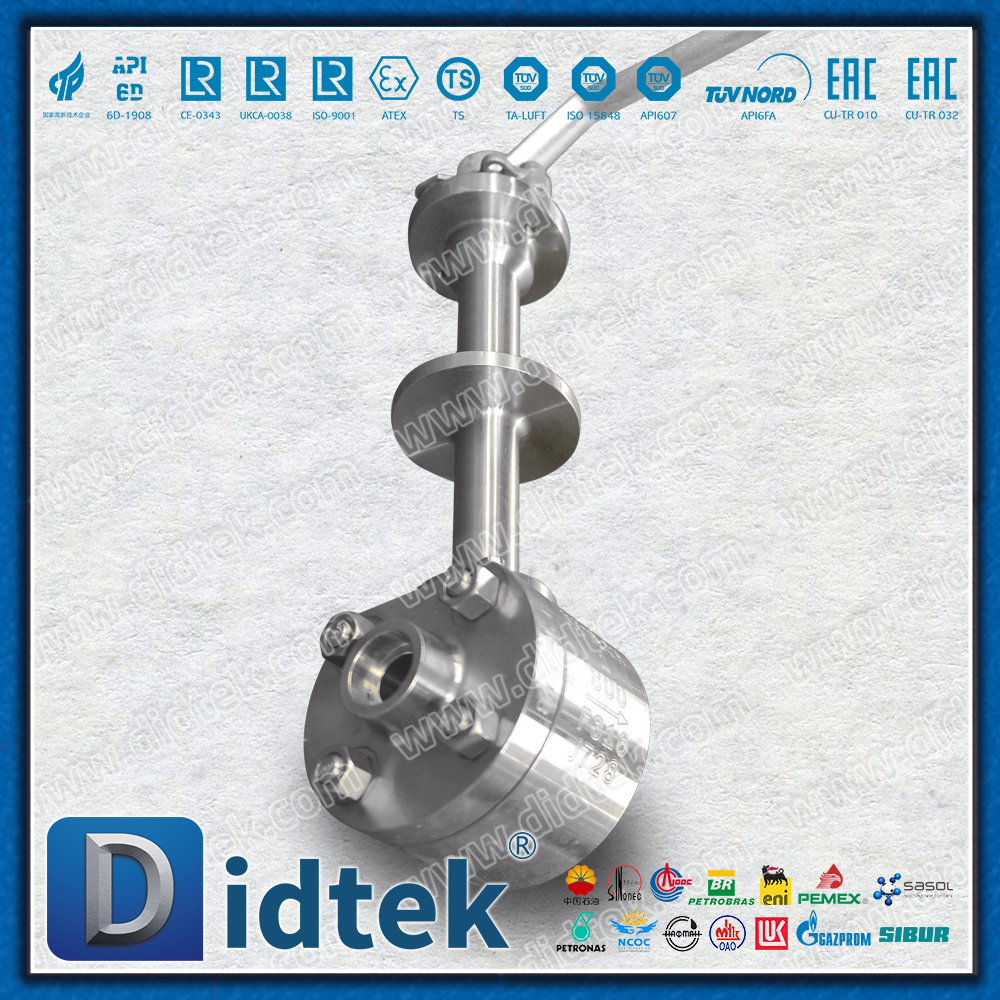

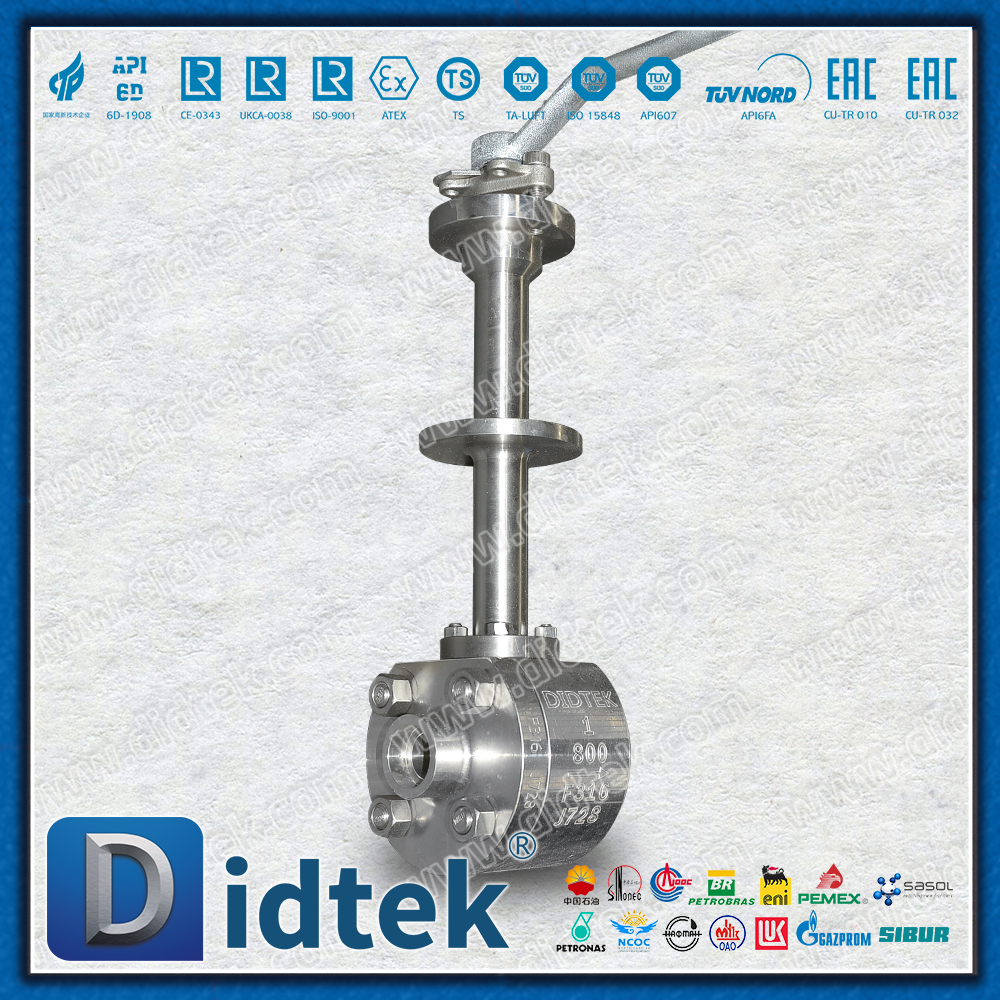

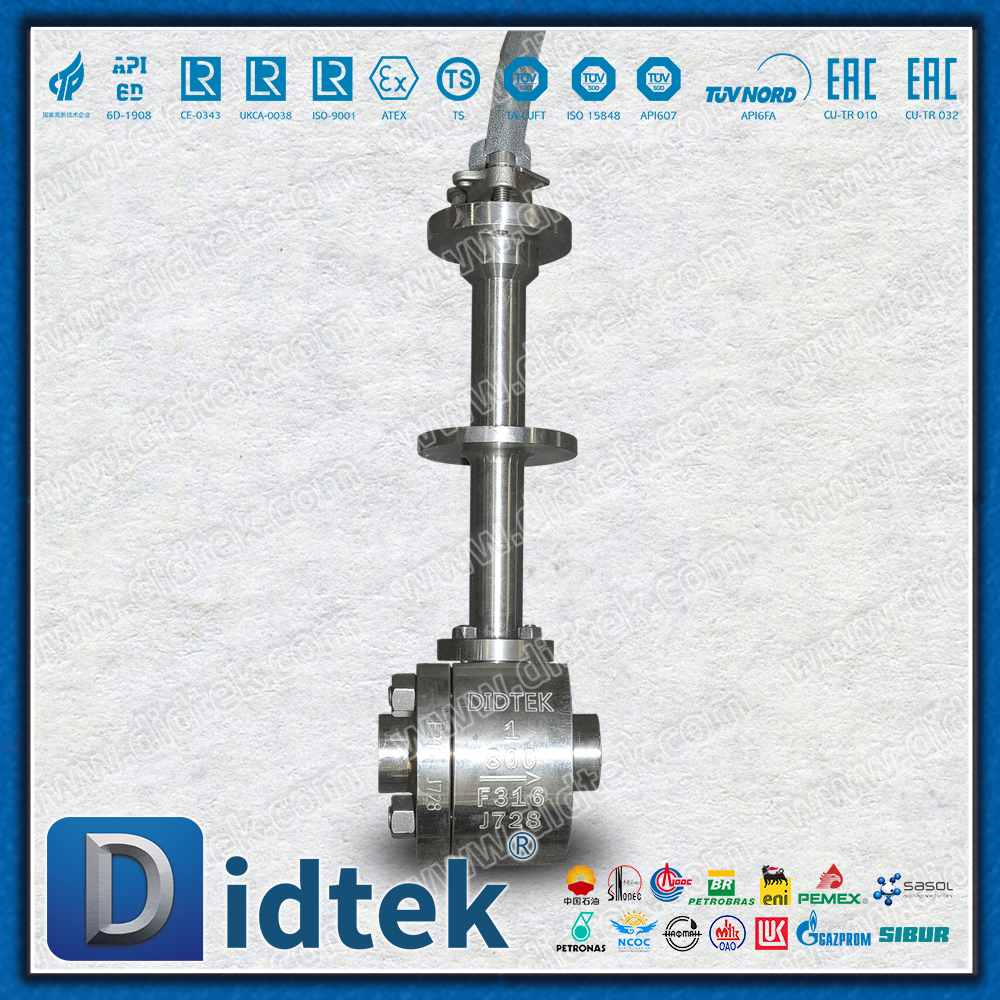

Katup Bola Dilas Soket PCTFE Kursi F316 Kriogenik

Ikhtisar Produk

Katup bola las soket F316 dudukan katup PCTFE suhu rendah adalah katup khusus yang dirancang khusus untuk kondisi kerja kriogenik. Ini mengadopsi badan katup tempa baja tahan karat ASTM A182 F316 dan dilengkapi dengan dudukan katup PCTFE (polychlorotrifluoroethylene) yang dihubungkan dengan pengelasan soket. Ini mempertahankan kinerja penyegelan dan integritas struktural yang sangat baik dalam lingkungan bersuhu sangat rendah -196℃, dan merupakan solusi ideal untuk perawatan media kriogenik seperti gas alam cair (LNG), nitrogen cair, dan oksigen cair.

Spesifikasi teknis

Fitur produk

1. Kursi katup PCTFE suhu rendah khusus

Kemampuan beradaptasi pada suhu sangat rendah

Ini mempertahankan elastisitas dan kinerja penyegelan yang sangat baik pada -196℃

Permeabilitas ultra-rendah mencegah kerusakan dudukan katup yang disebabkan oleh penetrasi sedang

Ini memiliki ketahanan aliran dingin yang sangat baik dan dapat mempertahankan preload untuk waktu yang lama

Performa mekanis yang luar biasa

Kuat tekan ≥ 70 MPa (2-3 kali lipat PTFE)

Ini memiliki kekerasan tinggi dan ketahanan aus yang sangat baik

Kompatibilitas kimia

Tahan terhadap korosi oleh sebagian besar asam, alkali dan pelarut

Hal ini berlaku untuk media kriogenik seperti LNG, nitrogen cair dan oksigen cair

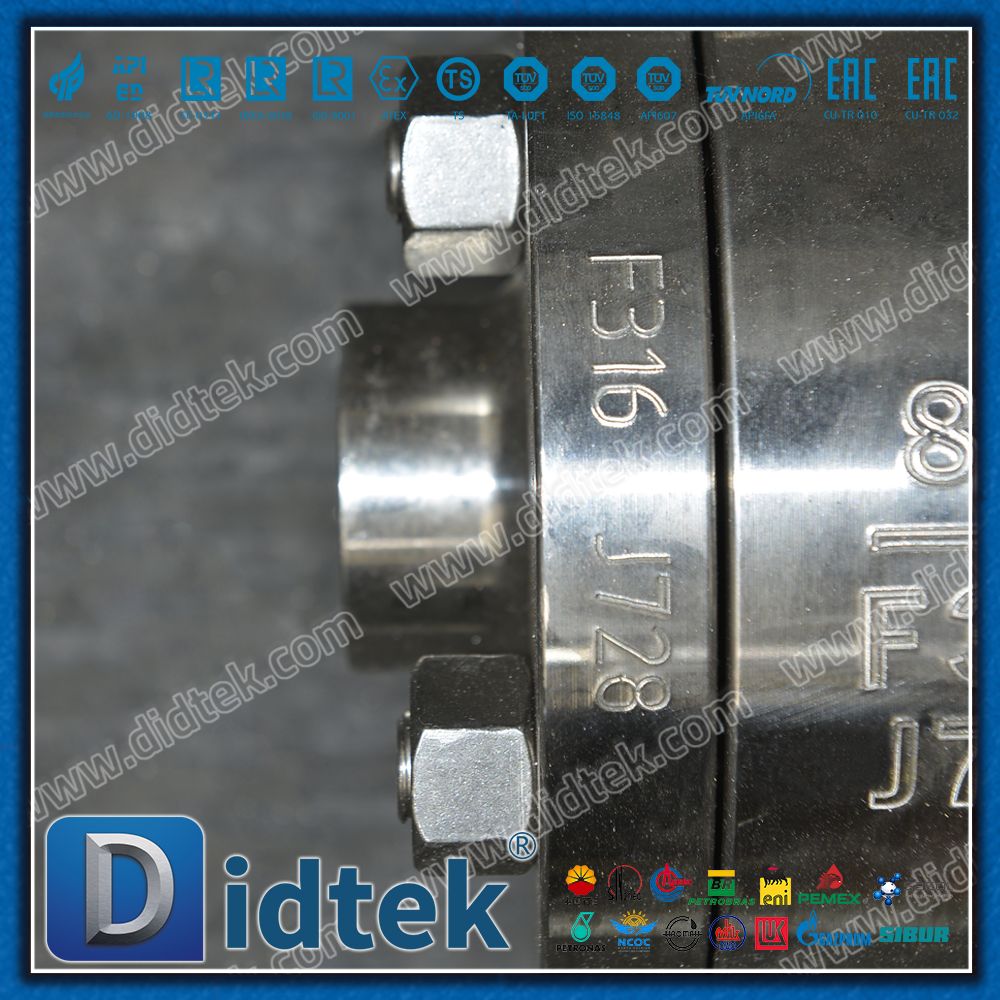

2. Perlakuan kriogenik mendalam pada baja tahan karat F316

Jaminan ketangguhan suhu rendah

Semua bagian yang menahan tekanan mengalami perlakuan kriogenik mendalam pada -196℃

Hilangkan stres produksi dan stabilkan struktur organisasi

Pastikan ketangguhan benturan pada suhu rendah

Sertifikasi bahan

Memberikan sertifikat material 3.1

Energi tumbukan suhu rendah adalah ≥ 41 J@ -196℃

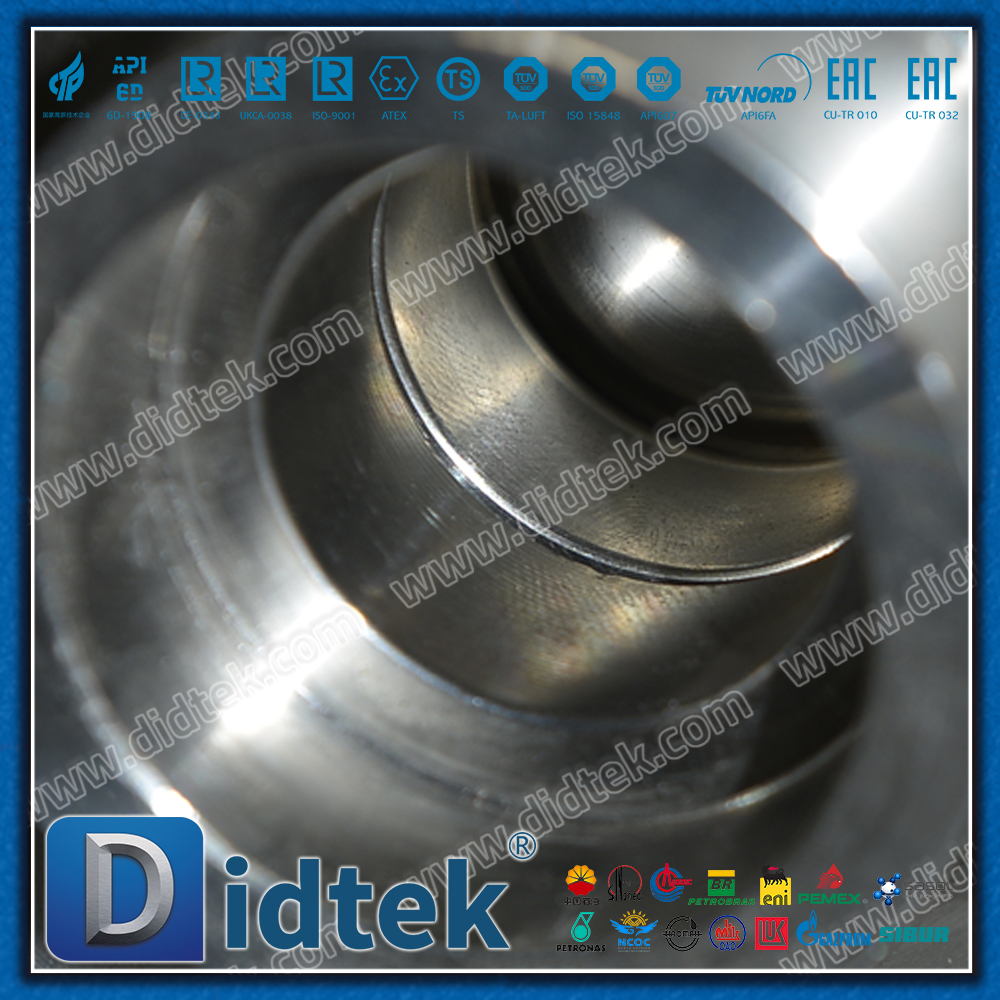

3. Desain sambungan las soket

Koneksi permanen

Itu dilas menjadi satu dengan sistem pipa untuk mencapai sambungan tanpa kebocoran

Sangat cocok untuk kondisi kerja bertekanan tinggi dan bergetar

Menghemat ruang pemasangan dan memiliki tampilan yang rapi

Optimalisasi pengelasan

Desain bevel mematuhi standar ASME B16.25

Cadangan tunjangan yang sesuai untuk penyusutan pengelasan

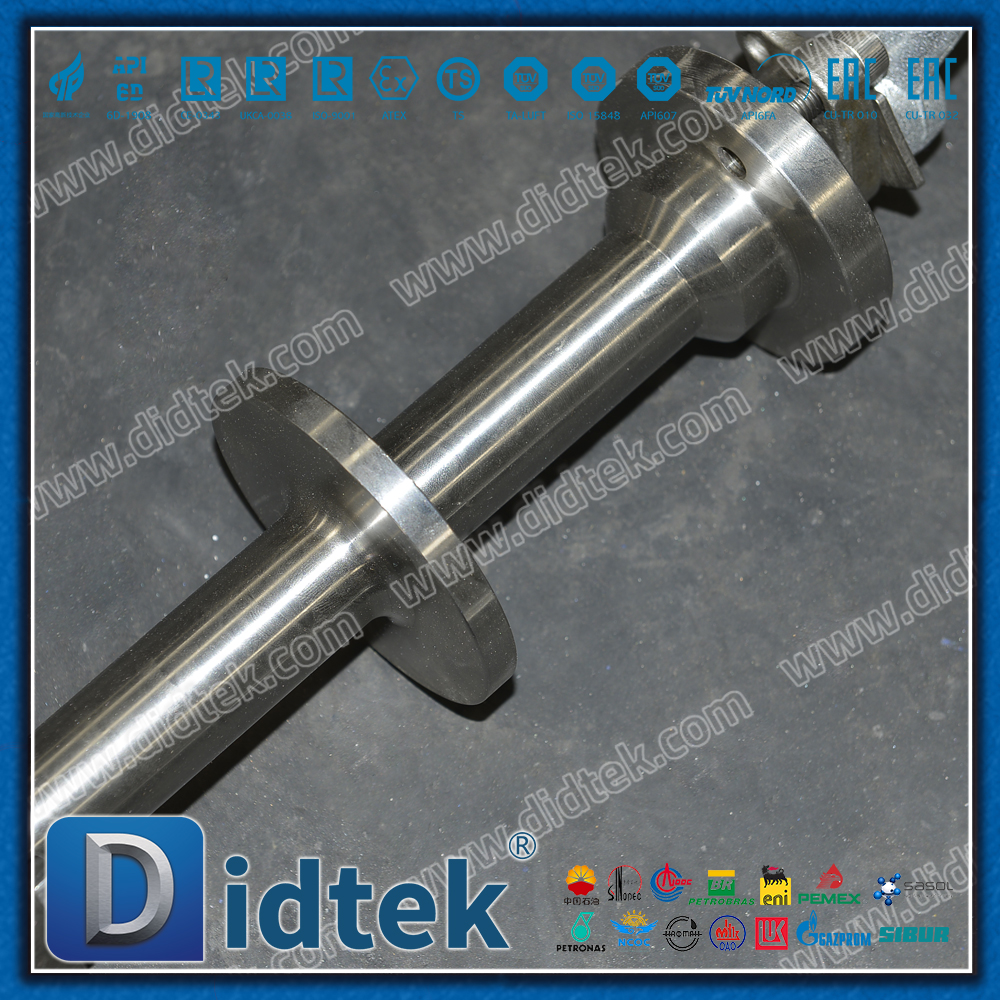

4. Struktur leher diperpanjang suhu rendah

Isolasi panas yang efektif

Perpanjang leher katup untuk memastikan suhu kotak isian di atas 0℃

Mencegah batang katup tersangkut karena lapisan es

Panjang standar dan panjang khusus tersedia

Desain isolasi dingin

Cincin pemasangan lapisan isolasi dingin disediakan pada permukaan luar leher katup

Lebih mudah untuk konstruksi lapisan insulasi dingin yang berkelanjutan

5. Sistem penyegelan khusus untuk perawatan kriogenik

Pengepakan bertingkat

Segel utama: Grafit fleksibel suhu rendah

Segel sekunder: Struktur bellow (opsional)

Penyegelan tahan debu: Bahan khusus bersuhu rendah

Desain anti-kunci

Kompensasi suhu rendah untuk celah antara bola dan dudukan katup

Mencegah kemacetan yang disebabkan oleh penyusutan suhu rendah

Bidang aplikasi

1. Gas alam cair

Sistem bongkar muat terminal penerima LNG

Pipa proses unit pencairan

Kontrol saluran masuk dan keluar tangki penyimpanan

Katup penutup di depan alat penguap

2. Gas industri

Pipa oksigen cair/nitrogen cair untuk unit pemisahan udara

Sistem pengumpanan dan pengosongan tangki penyimpanan cairan

Sistem bongkar muat truk tangki

Saluran masuk dan keluar pompa transfer cairan kriogenik

3. Bahan kimia khusus

Sistem pelarut suhu rendah

Perangkat pencairan gas khusus

Peralatan eksperimental suhu sangat rendah

4. Energi baru

Sistem penyimpanan hidrogen cair

Sistem pendingin superkonduktor

Bahan bakar kriogenik dirgantara

Ringkasan

Kursi katup PCTFE suhu rendah, katup bola las soket F316, melalui kombinasi sempurna bahan khusus suhu rendah, struktur kriogenik yang dioptimalkan, dan proses manufaktur yang presisi, menyediakan industri kriogenik

Penyegelan kriogenik yang andal: Dudukan katup PCTFE mempertahankan elastisitas yang sangat baik pada -196℃

Umur panjang: Perawatan kriogenik mendalam memastikan stabilitas material pada suhu rendah

Koneksi yang benar-benar aman: Sambungan las soket mencapai nol kebocoran permanen

Perawatan yang mudah: Desain modular mendukung perawatan yang cepat

Produk ini merupakan pilihan ideal untuk bidang LNG, gas industri, dan kimia kriogenik. Dengan kinerja suhu rendah yang luar biasa dan kualitas yang dapat diandalkan, produk ini memberikan jaminan yang aman dan andal untuk pengolahan media kriogenik.
