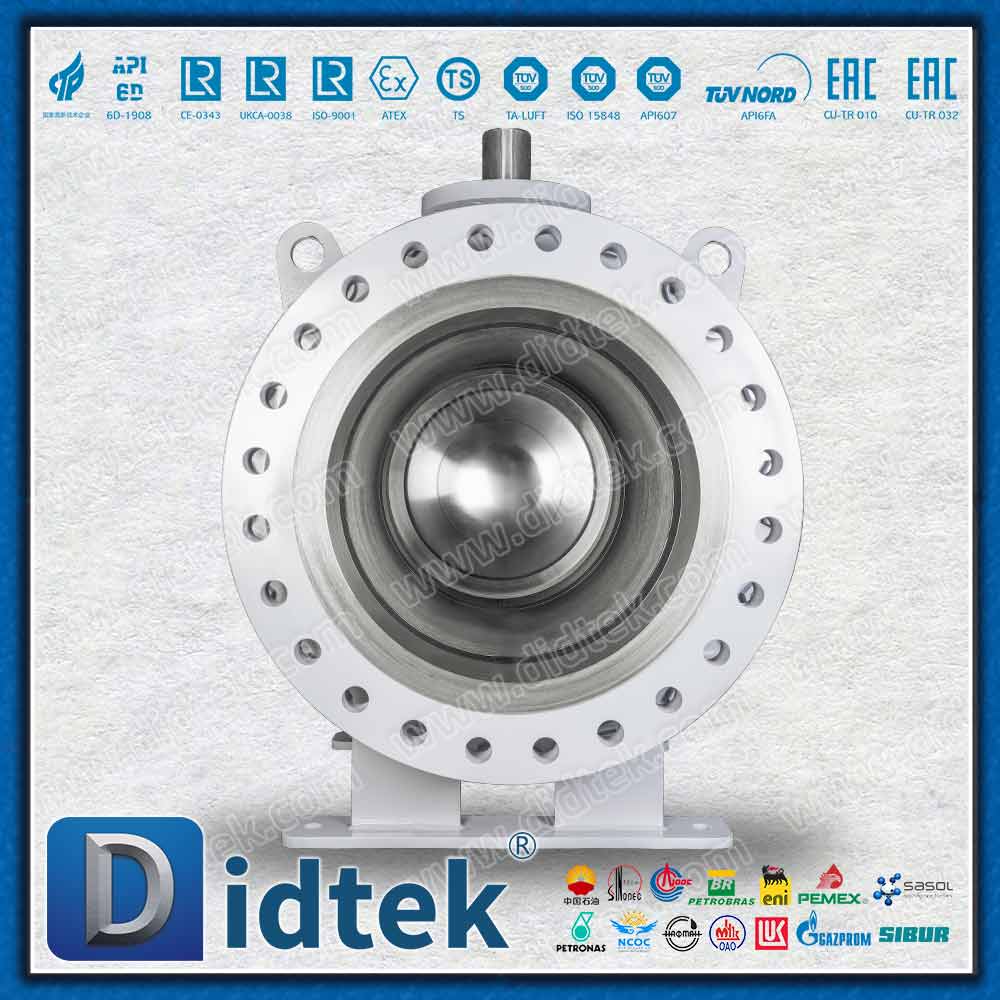

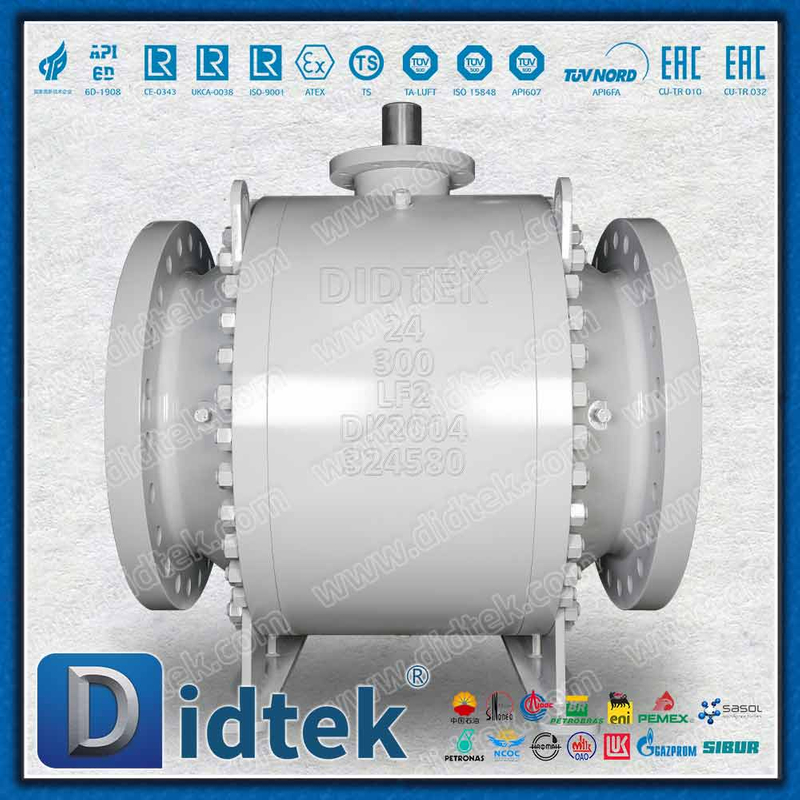

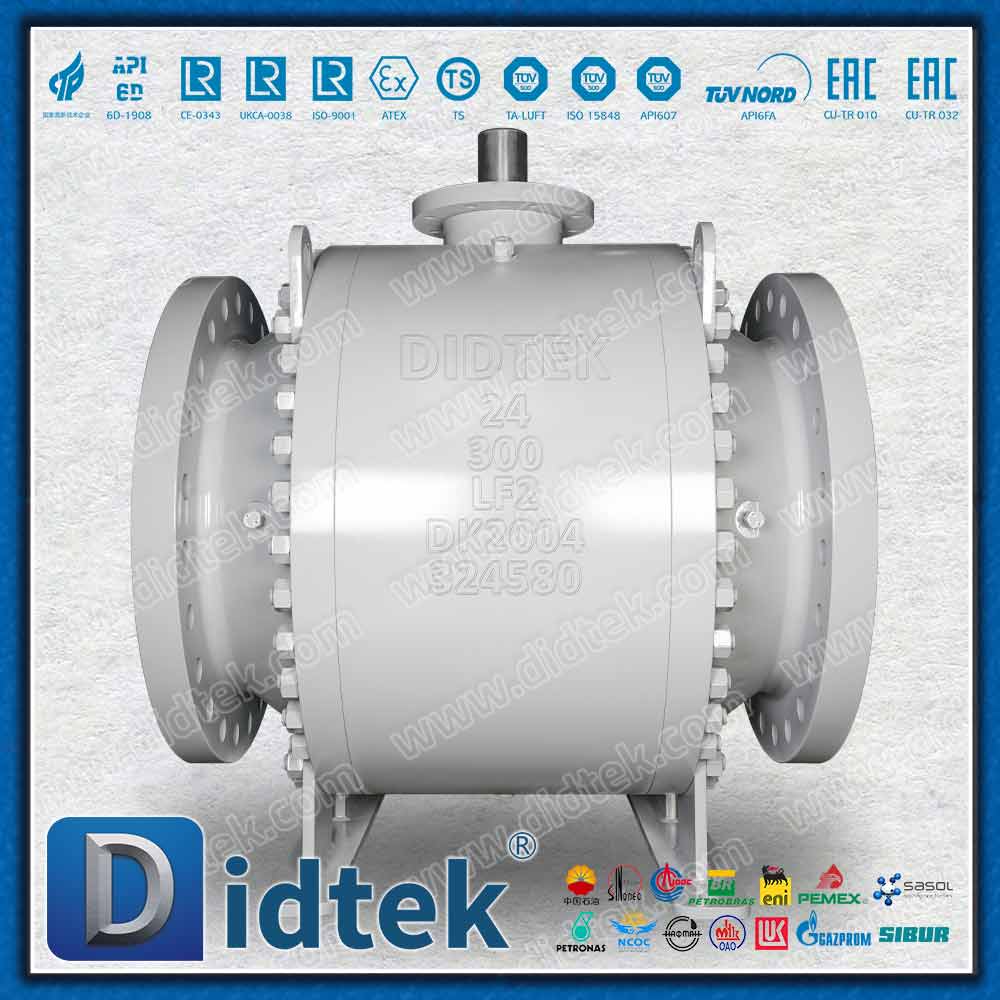

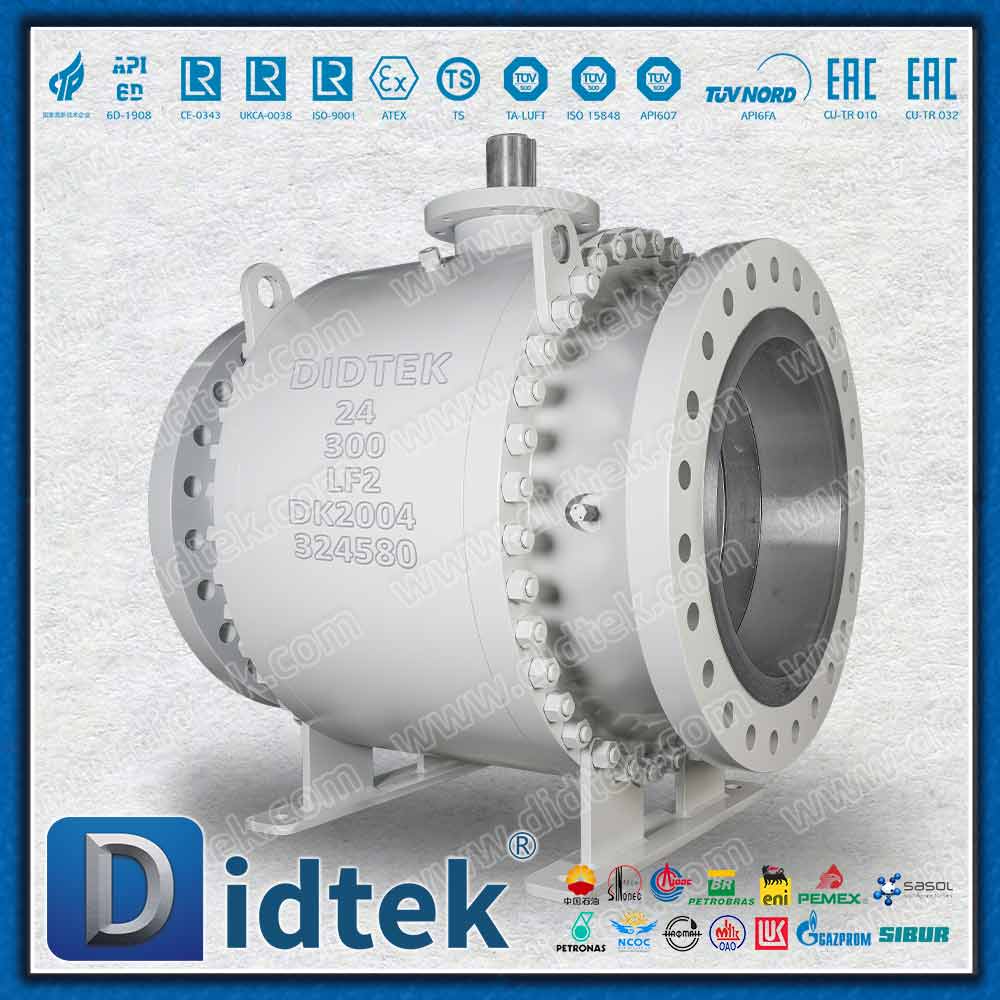

DPE * SPE DIB-1 DIB-2 Ball valve Dengan Struktur Pelat Pendukung

Deskripsi Produk

Katup Bola Terpasang Trunnion DIB-1 dan DIB-2 dengan Struktur Pelat Pendukung mewakili kemajuan penting dalam teknologi isolasi berintegritas tinggi, yang secara ketat mematuhi spesifikasi API 6D. Dirancang untuk lingkungan berat yang memerlukan pematian mutlak dan dapat diverifikasi, katup tugas berat ini memberikan kepercayaan operasional yang tak tertandingi. Dengan mengintegrasikan struktur pelat pendukung yang kaku (sering disebut sebagai pelat trunnion), mekanisme internal secara aman menjangkarkan bola mesin padat. Arsitektur khusus ini menyerap tekanan pipa yang kuat dan mencegah defleksi bola di bawah tekanan yang sangat besar, memastikan penggerakan yang mulus dan gesekan rendah sekaligus memperpanjang umur material dudukan secara signifikan.

Mekanisme Penyegelan Tingkat Lanjut: Konfigurasi SPE & DPE

Inti dari keandalan katup ini adalah konfigurasi kursinya yang dapat disesuaikan, memanfaatkan teknologi Single Piston Effect (SPE) dan Double Piston Effect (DPE). Hal ini memungkinkan tim pengadaan dan teknik untuk secara tepat mencocokkan katup dengan filosofi isolasi pipa tertentu. Dalam konfigurasi DIB-1, kedua kursi bersifat dua arah (DPE), memberikan penghalang ganda utama terhadap aliran fluida dari kedua arah. Alternatifnya, konfigurasi DIB-2 menggunakan satu kursi searah (SPE) dan satu kursi dua arah (DPE). Pengaturan khusus ini memfasilitasi pelepasan tekanan rongga secara otomatis ke dalam pipa sambil mempertahankan penghalang isolasi ganda yang aman, yang penting untuk melindungi personel pemeliharaan hilir selama operasi aktif.

Optimalisasi Ruang dan Efisiensi Biaya

Secara tradisional, untuk mencapai kemampuan isolasi dan pembuangan ganda memerlukan pemasangan beberapa katup dalam susunan seri yang besar. Katup bola trunnion DIB terintegrasi ini menggantikan pengaturan rumit tersebut dengan satu unit yang ramping. Pendekatan terpadu ini secara drastis mengurangi jejak instalasi yang diperlukan dan bobot sistem secara keseluruhan. Selain itu, dengan meminimalkan jumlah sambungan flensa, hal ini secara inheren mengurangi potensi jalur kebocoran, menurunkan biaya pemeliharaan jangka panjang, dan menyederhanakan infrastruktur perpipaan di sekitarnya.

Protokol Pelepasan Tekanan dan Keselamatan

Mengelola tekanan rongga internal sangat penting dalam penanganan cairan yang mudah menguap. Mekanisme yang berbeda antar konfigurasi menawarkan solusi keselamatan yang disesuaikan. Pengaturan DIB-2 secara inheren mengelola ekspansi termal dengan secara otomatis melepaskan tekanan rongga berlebih melewati dudukan SPE. Sebaliknya, konfigurasi DIB-1, dengan kursi DPE ganda, memerlukan katup pelepas pengaman eksternal untuk mengatur peningkatan tekanan rongga. Perbedaan yang jelas ini memungkinkan para insinyur untuk merancang penghalang keselamatan yang tepat, khususnya yang penting di sekitar titik sensitif seperti stasiun peluncur dan penerima babi di mana terjadi perbedaan tekanan mendadak.

Parameter Produk

Fitur Desain dan Rekayasa Inti

• Desain Pelat Penopang Kaku: Alih-alih trunnion hanya ditopang oleh bodi, pelat tugas berat menahan bola dan bantalan dengan kuat di tempatnya. Hal ini mencegah defleksi bola dan keausan dudukan yang tidak merata pada pengoperasian lubang besar (24''), tekanan tinggi (300LB).

• Konfigurasi DIB yang Fleksibel: Mudah beradaptasi dengan persyaratan pemrosesan DIB-1 atau DIB-2 berdasarkan filosofi keselamatan pipa tertentu, memastikan kontrol cairan yang tepat.

• Isolasi dan Pendarahan Ganda (DIB): Memberikan penghalang keselamatan tertinggi bagi personel pemeliharaan, memungkinkan isolasi positif saluran bertekanan tinggi tanpa mengganggu proses yang berdekatan.

• Keselamatan & Perlindungan Struktural: Distandarisasi dengan perangkat anti-statis untuk mencegah timbulnya percikan api, batang tahan ledakan untuk keselamatan bertekanan, dan mekanisme pegangan pengunci untuk mengamankan katup dari penggerak yang tidak sah atau tidak disengaja di lingkungan yang mudah meledak.

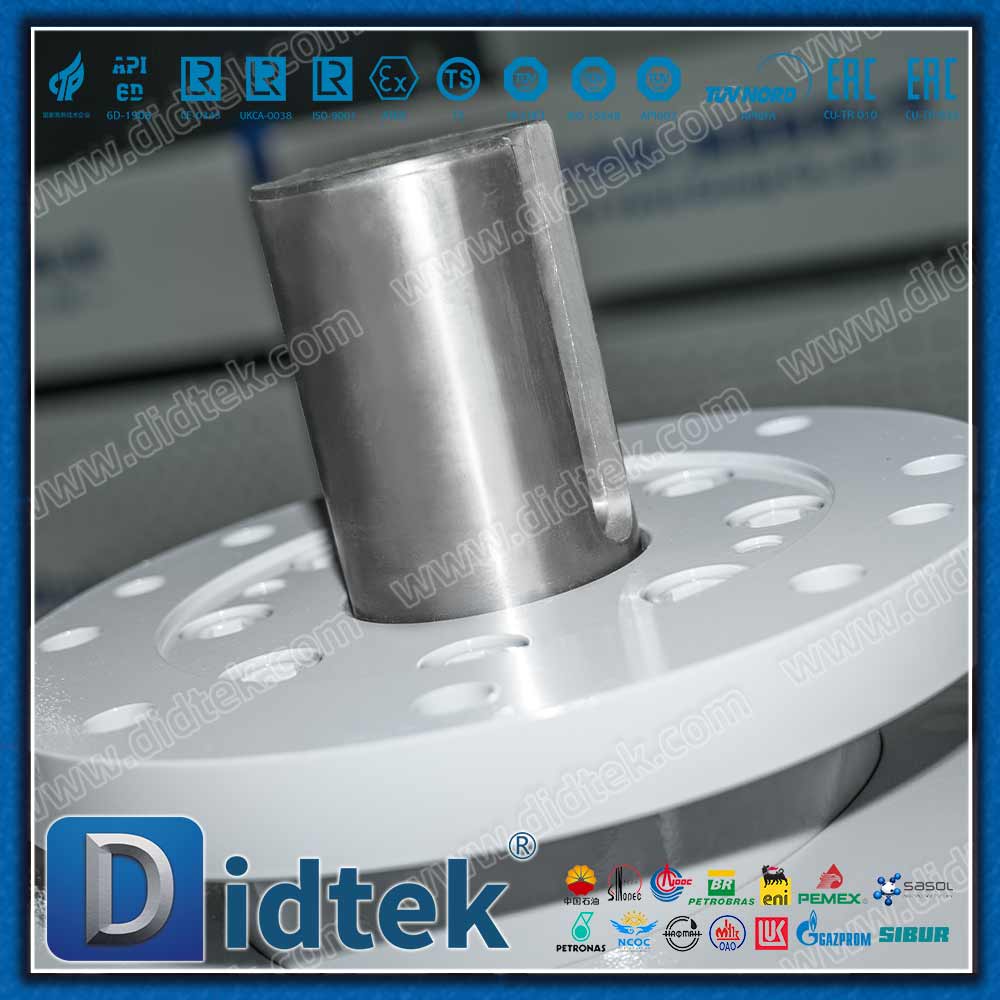

• Efisiensi Pengoperasian & Perawatan: Kombinasi desain torsi rendah, penyelesaian batang yang sangat halus, dan flensa pemasangan standar ISO 5211 memungkinkan integrasi yang mudah dengan aktuator otomatis, sehingga secara signifikan mengurangi gesekan operasional jangka panjang dan overhead pemeliharaan.

• Keandalan Kondisi Ekstrim: Direkayasa dengan bola tempa padat dan sistem paking bodi ganda (menggabungkan penyegelan DEVLON lembut dengan grafit), menjamin tidak ada kebocoran bahkan di bawah serangan korosif yang parah.

• Injeksi Sealant Darurat & Aman dari Kebakaran: Dilengkapi cadangan sealant sekunder dan lulus uji kebakaran API 607 ​​dan API 6FA yang ketat untuk memastikan kelangsungan hidup dan pengendalian selama peristiwa termal yang dahsyat.

Parameter

Jaminan Pengadaan dan Logistik

Mengamankan komponen infrastruktur penting memerlukan rantai pasokan yang andal dan transparan. Katup bola trunnion tempa DIDTEK dibuat dari Baja Karbon Suhu Rendah premium, memastikan integritas struktural dalam lingkungan iklim yang menuntut. Setiap unit menjalani uji kuantitas 100% yang ketat sebelum dikirim, sehingga menjamin kinerja yang luar biasa. Untuk lebih melindungi investasi Anda, katup ini didukung oleh jaminan komprehensif selama 18 bulan setelah pengiriman atau 12 bulan setelah pemasangan. Dikemas dengan aman dalam kotak kayu lapis yang diperkuat, rakitan tugas berat ini terlindung dari kerusakan saat transit, sehingga tiba di fasilitas Anda dalam kondisi murni. Dengan jangka waktu pengiriman yang fleksibel selama 15 hingga 60 hari dan beberapa opsi pembayaran, proses pengadaan disederhanakan untuk jadwal proyek global.

Aplikasi

Katup Bola DPE dan SPE DIB-1 / DIB-2 dengan Struktur Pelat Pendukung banyak digunakan dalam lingkungan industri yang menuntut karena sifat materialnya yang unggul, pemesinan yang tepat, dan kemampuan isolasi yang aman dari kegagalan. Konstruksinya yang kokoh menjadikannya pilihan utama untuk proyek infrastruktur penting yang mengharuskan pengoperasian berkelanjutan.

Selip Pengukur Transfer Penitipan

Dalam transaksi keuangan yang lancar, keakuratan mutlak tidak dapat ditawar. Katup ini memberikan isolasi tanpa kebocoran yang diperlukan untuk memastikan pengukuran minyak dan gas yang tepat. Dengan menghilangkan bypass cairan, mereka melindungi integritas proses pengukuran, memastikan bahwa setiap tetesan diperhitungkan secara akurat selama operasi pemindahan tahanan.

Manifold Produk dan Stasiun Pigging

Jaringan pipa kompleks yang membawa banyak media memerlukan perutean dan akses pemeliharaan yang andal. Katup trunnion ini memberikan isolasi positif untuk manifold, mencegah kontaminasi silang antara aliran produk yang berbeda. Di stasiun pigging, mekanisme pelepas tekanan yang disesuaikan (DIB-1 eksternal atau DIB-2 internal) menawarkan penghalang yang aman saat meluncurkan atau menerima babi pembersih, melindungi operator dari lonjakan tekanan mendadak dan memastikan pemeliharaan rutin dapat dilakukan dengan aman.

Isolasi Proses Kritis

Unit penyulingan dan pemrosesan kimia sering kali menangani cairan beracun, mudah menguap, atau bertekanan tinggi. Isolasi ganda dan kemampuan pembuangan pada katup ini memastikan bahwa media berbahaya tertampung dengan aman. Tim pemeliharaan dapat dengan percaya diri mengisolasi bagian tertentu dari pabrik untuk perbaikan atau inspeksi, karena mengetahui konfigurasi dua kursi dan struktur pelat pendukung yang kuat akan mempertahankan segel yang aman terhadap tekanan pipa yang ekstrem dan cairan korosif.
