Produsen Katup Bola Trunnion Baja Karbon API

Detail Produk

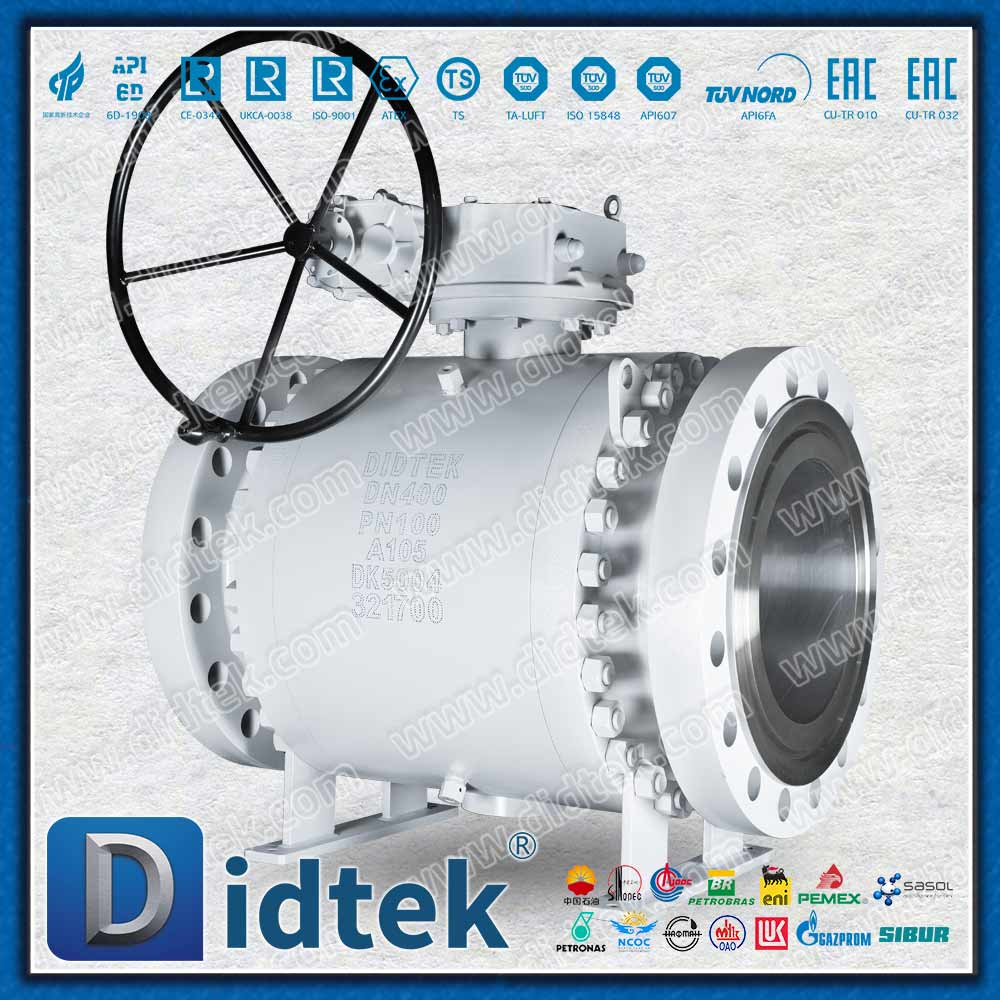

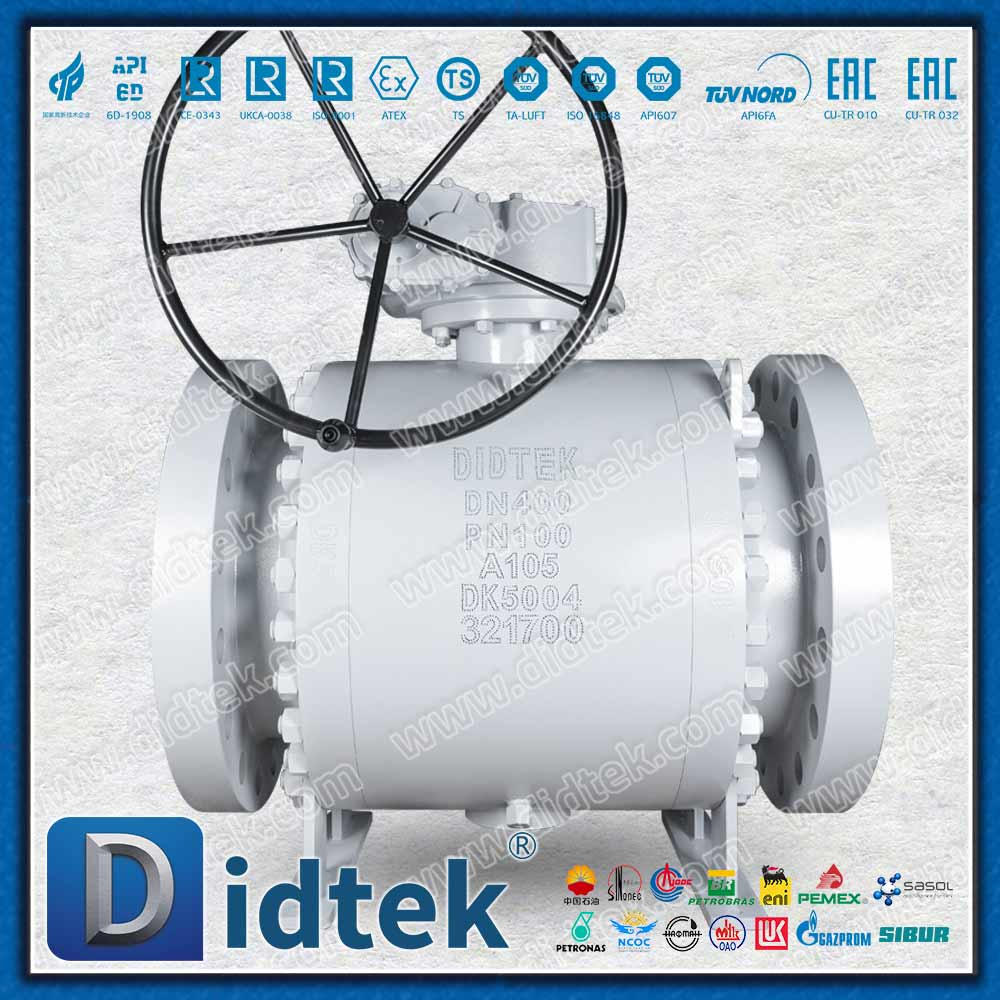

Sebagai produsen terkemuka bersertifikasi API 6D, kami menyediakan Katup Bola Trunnion Baja Karbon yang dirancang secara presisi untuk jaringan pipa minyak, gas, dan petrokimia yang paling menuntut. Sentuhan eksterior logam padat dan dingin memperlihatkan kepadatan luar biasa dari bodi baja karbon tempa premium (ASTM A105) atau baja tuang (WCB), yang dirancang untuk mempertahankan kekakuan struktural absolut di bawah tekanan pipa yang ekstrem. Katup ini dilengkapi mekanisme bola tetap yang ditambatkan dengan aman oleh bantalan trunnion tugas berat. Arsitektur khusus ini menyerap gaya dorong tekanan saluran, mencegah bola dipaksa masuk ke kursi hilir, sehingga menghasilkan torsi pengoperasian yang sangat rendah. Operator akan merasakan putaran yang mulus dan terkendali bahkan ketika aliran diisolasi terhadap perbedaan tekanan maksimum.

Di luar konfigurasi standar, Bill of Materials (BOM) kami yang komprehensif mengakomodasi profil media yang parah dan korosif. Kami menawarkan penyesuaian trim internal yang ekstensif, termasuk Pelapisan Nikel Tanpa Elektro (ENP) pada bola dan batang untuk meningkatkan kekerasan permukaan, atau peningkatan pada internal baja tahan karat Duplex untuk menahan korosi pitting dan tegangan klorida. Fleksibilitas struktural juga diprioritaskan untuk memastikan integrasi jalur pipa yang tepat. Tim pengadaan dapat menentukan desain port lengkap untuk jalur aliran yang sepenuhnya tidak terhalang atau mengurangi konfigurasi port untuk mengoptimalkan bobot dan biaya. Selain itu, kami menyediakan beberapa sambungan ujung, termasuk Raised Face (RF), Ring Type Joint (RTJ), dan Butt Weld (BW), memastikan kompatibilitas yang tepat dengan sistem perpipaan yang beragam dan kompleks.

Parameter Produk

Deskripsi Desain & Fitur Teknik

Kepatuhan Standar API 6D: Diproduksi dan diuji secara ketat sesuai spesifikasi API 6D, ASME B16.34, dan API 608. Setiap dimensi dikerjakan dengan toleransi yang tepat, memastikan pertukaran global dan keamanan mutlak selama pemasangan dan pengoperasian jangka panjang.

Desain Kursi Tingkat Lanjut (DBB & DIB): Dilengkapi dengan kursi pegas independen yang menyediakan penyegelan hulu dan hilir secara simultan, memungkinkan fungsionalitas Double Block and Bleed (DBB) klasik untuk ventilasi rongga yang aman. Untuk lebih meningkatkan keamanan isolasi pipa, kami menawarkan konfigurasi dudukan Double Isolation and Bleed (DIB-1/DIB-2) dan Double Piston Effect (DPE). Desain dudukan yang dapat melepaskan diri ini secara otomatis melepaskan tekanan rongga berlebih yang disebabkan oleh ekspansi termal, sehingga melindungi badan katup dari tekanan berlebih yang sangat besar.

Injeksi Sealant Darurat: Dilengkapi alat kelengkapan injeksi sealant sekunder yang dikerjakan secara presisi untuk batang dan dudukan. Jika terjadi goresan kecil atau kerusakan akibat serpihan pada cincin penyegel lunak utama, kru pemeliharaan dapat menyuntikkan senyawa penyegel khusus untuk memulihkan integritas penyegelan secara instan tanpa menghentikan pengoperasian pipa atau melepas katup dari saluran.

Kepatuhan Keselamatan & Lingkungan yang Komprehensif: Disertifikasi API 607/API 6FA, desain tahan api menggunakan kontak logam-ke-logam sekunder untuk menjaga segel aman bahkan jika kursi empuk utama rusak karena panas ekstrem. Mekanisme pembumian internal menghasilkan pelepasan listrik statis secara terus menerus. Selain itu, arsitekturnya juga menggunakan Batang Anti Ledakan—batang yang dimasukkan secara internal dengan bahu penahan yang secara fisik mencegah ejeksi di bawah lonjakan tekanan mendadak. Untuk aplikasi gas asam, materialnya benar-benar mematuhi standar NACE MR0175, sementara seluruh rakitan dirancang untuk memenuhi standar emisi buronan rendah API 641, sehingga memenuhi mandat lingkungan modern.

Parameter

Jaminan Mutu & Ketertelusuran

Keandalan dalam lingkungan berisiko tinggi memerlukan kontrol kualitas tanpa kompromi. Sebagaimana tercantum dalam parameter kami, 100% katup bola trunnion kami menjalani pengujian tekanan hidrostatik dan pneumatik yang ketat sebelum dikirim, memverifikasi integritas cangkang dan kekencangan dudukan mutlak. Untuk mendukung proyek teknik besar dan kepatuhan terhadap peraturan, kami menyediakan paket dokumentasi yang komprehensif. Hal ini mencakup Laporan Pengujian Material (MTR) terperinci yang sesuai dengan EN 10204 3.1 atau 3.2, yang menelusuri sifat kimia dan fisik baja hingga ke tempat panas aslinya. Selain itu, kami menyediakan catatan Pengujian Non-Destruktif (NDT) yang lengkap—seperti inspeksi partikel ultrasonik dan magnetis pada penempaan kritis dan lapisan las—memastikan transparansi total dan ketertelusuran untuk setiap unit yang dikirimkan.

Aplikasi & Fungsi

Katup Bola Trunnion Baja Karbon kami banyak digunakan di lingkungan yang menuntut karena sifat material dan ketahanan mekanisnya yang unggul. Mereka memecahkan tantangan pengendalian aliran yang kritis di beberapa sektor utama:

• Pipa Gas Alam: Penting untuk stasiun isolasi jalur utama dan kompresi gas. Desain yang dipasang di trunnion mencegah kursi hancur akibat tekanan gas yang sangat besar, memastikan penghentian yang andal di seluruh jaringan transmisi jarak jauh.

• Kilang Minyak: Dikerahkan di fasilitas pemrosesan dan terminal penyimpanan minyak mentah bertekanan tinggi. Bodi A105 yang tahan lama, dipadukan dengan trim yang dapat disesuaikan, secara efektif menangani partikel abrasif dan hidrokarbon bersuhu tinggi tanpa mengalami degradasi.

• Pembangkit Listrik: Penting untuk sistem kontrol air umpan dan uap bertekanan tinggi. Toleransi penyegelan yang ketat dan stabilitas termal pada kursi empuk Devlon memberikan isolasi kedap gelembung, melindungi turbin dan pompa hilir.

• Infrastruktur Kota: Terintegrasi ke dalam jaringan distribusi air skala besar dan pemanas distrik. Konstruksi berat ini menjamin siklus operasional yang panjang dengan intervensi pemeliharaan yang minimal, sehingga menurunkan total biaya kepemilikan bagi operator kota.

Sumber Daya Teknik & Dukungan Teknis

Kami secara aktif mendukung profesional pengadaan, insinyur saluran pipa, dan integrator sistem dengan menyediakan rangkaian sumber daya teknis yang lengkap untuk memfasilitasi desain proyek yang akurat. Untuk mempercepat proses evaluasi dan pengukuran teknis Anda, kami menawarkan lembar data dimensi komprehensif yang mencakup semua kelas tekanan dan konfigurasi port. Selain itu, manual pemilihan produk terperinci dan bagan torsi tersedia untuk membantu menentukan ukuran aktuator yang tepat (pneumatik, listrik, atau hidrolik). Untuk integrasi yang lancar ke dalam perangkat lunak desain pabrik Anda, tim teknik kami menyediakan gambar CAD 2D dan model LANGKAH 3D yang dapat diunduh berdasarkan permintaan, memastikan setiap katup sejajar sempurna dengan skema perpipaan kompleks Anda sebelum pengadaan diselesaikan.
