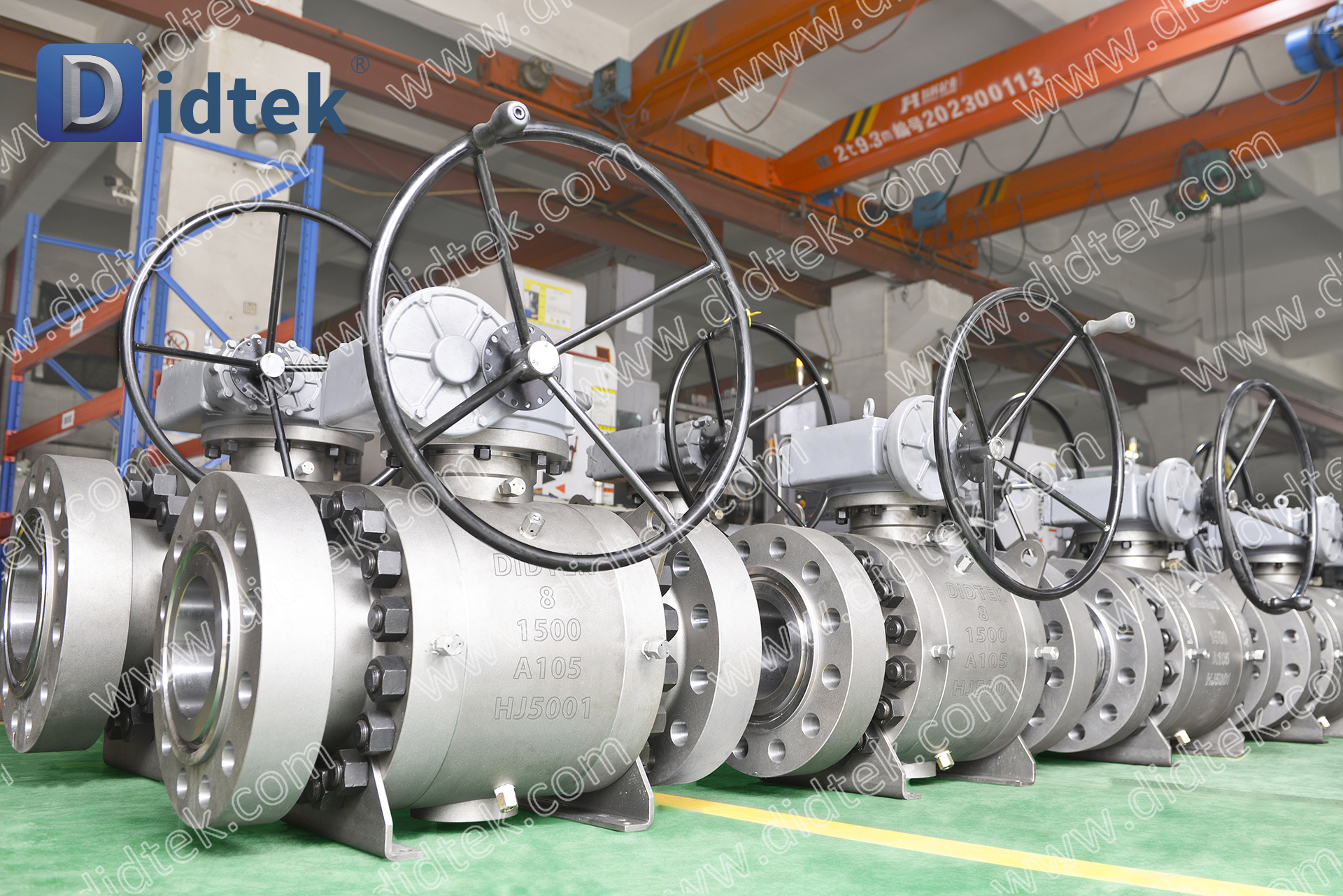

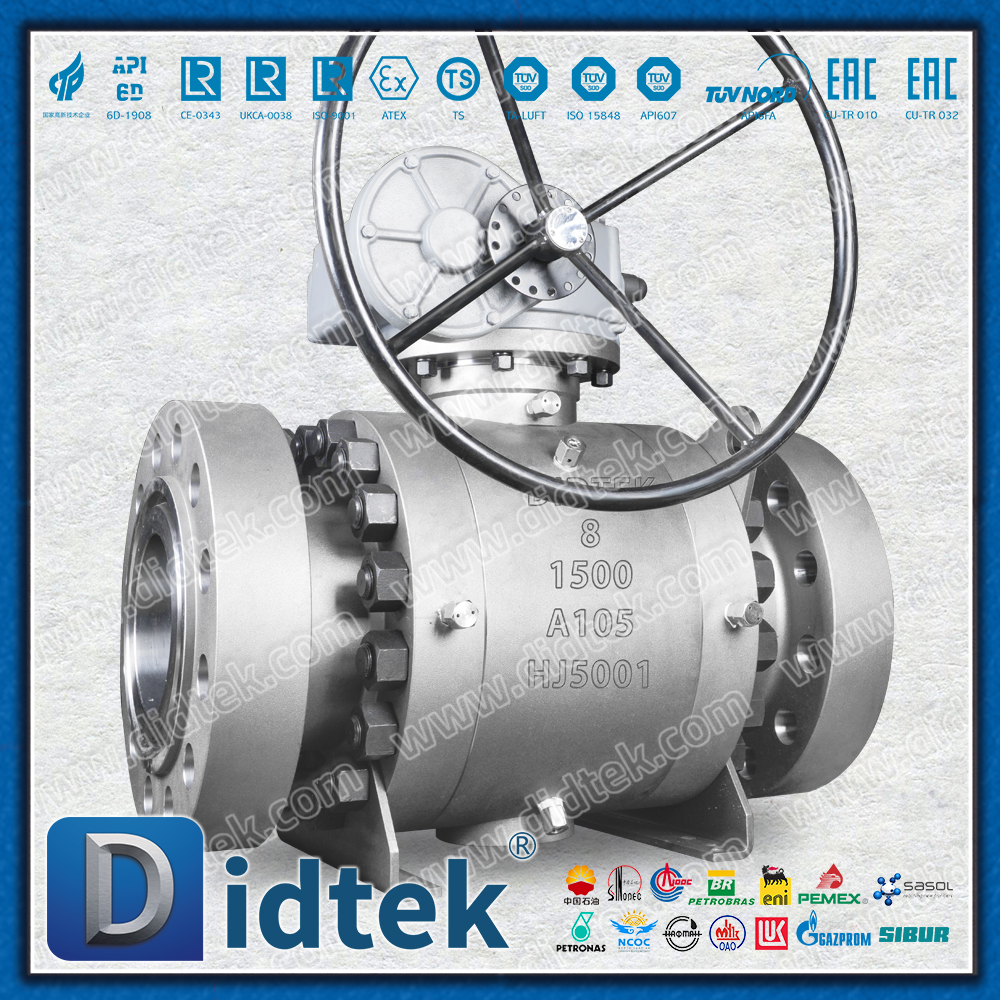

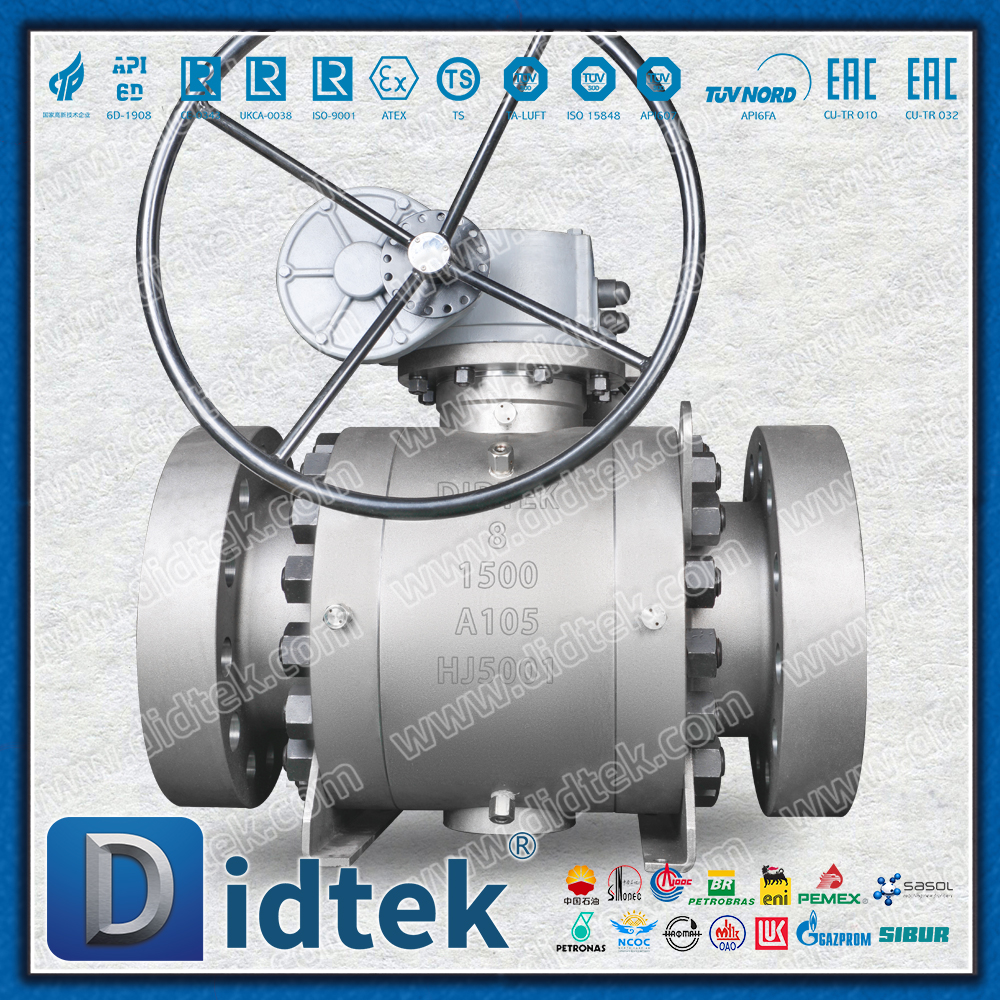

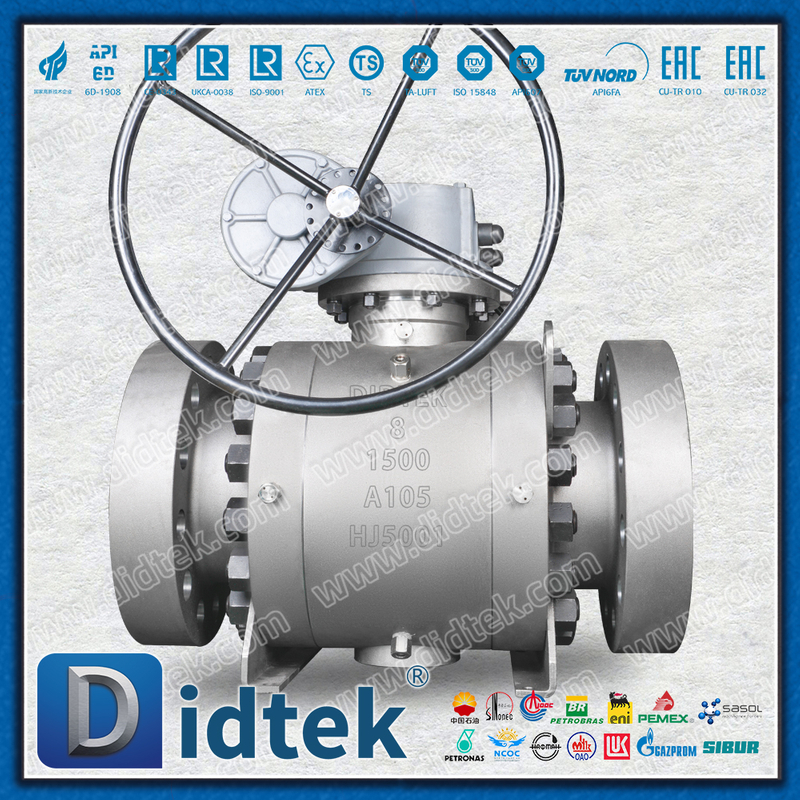

Didtek Flange Full Bore Baja Tempa Tekanan Tinggi A105 Trunnion Mounted Ball Valve

Ikhtisar Produk

Ini adalah katup bola industri berkinerja tinggi dan sangat andal yang dirancang untuk kondisi kerja yang keras. Ini mengintegrasikan desain dan sifat material dari beberapa katup kelas atas dan cocok untuk sistem pipa industri yang memerlukan penghentian ketat, pengoperasian bertekanan tinggi, dan masa pakai yang lama.

Didtek Flange Full Bore Baja Tempa Tekanan Tinggi A105 Trunnion Mounted Ball Valve

Penjelasan rinci tentang fitur-fitur utama

Badan dan Bahan Katup

Struktur penempaan: Komponen penahan tekanan utama pada badan katup diproduksi dengan proses penempaan. Dibandingkan dengan katup cor, katup baja tempa memiliki kekuatan mekanik yang lebih tinggi, struktur fase kristal yang lebih baik, serta ketahanan benturan dan kelelahan yang lebih kuat, dan sangat cocok untuk media bertekanan tinggi dan berbahaya.

Bahan A105: Ini adalah bahan tempa baja karbon dengan kualitas di bawah standar ASTM dan merupakan salah satu bahan yang paling umum digunakan dan standar untuk pembuatan katup suhu tinggi dan tekanan tinggi. Ini memiliki sifat mekanik yang sangat baik dan ketahanan suhu tinggi, dan biasanya digunakan dalam kisaran suhu -29°C hingga 425°C.

Metode dukungan bola

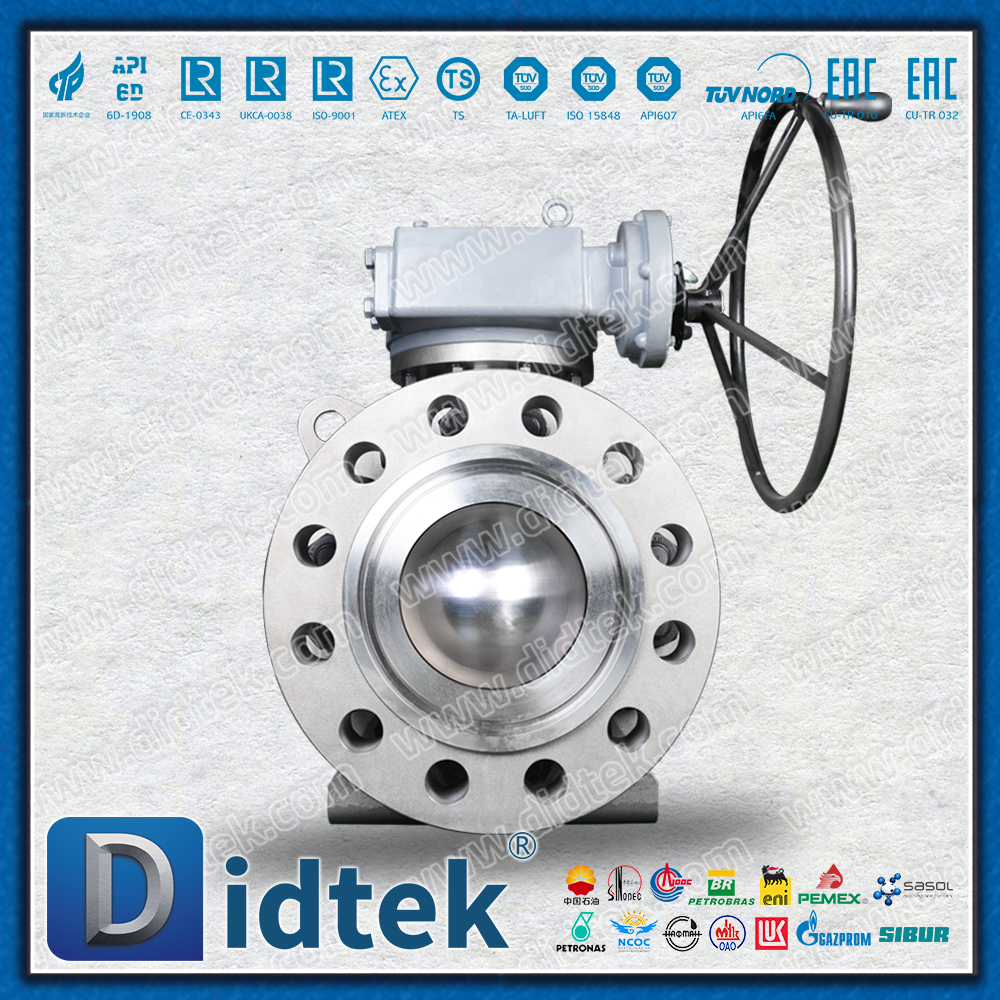

Inti bola tetap: Ini adalah desain inti katup ini. Bola tersebut ditopang secara kaku oleh dua poros tetap di bagian atas dan bawah, dan tidak akan bergeser selama pengoperasian. Struktur ini memungkinkan:

Aplikasi tekanan tinggi: Dapat menahan tekanan pipa yang sangat tinggi, dan dudukan katup tidak akan mengalami deformasi berlebihan karena tekanan sedang.

Pengoperasian torsi rendah: Bahkan di bawah tekanan tinggi, torsi pembukaan dan penutupan jauh lebih rendah dibandingkan katup bola mengambang, sehingga memfasilitasi konfigurasi aktuator besar.

Masa pakai yang lama: Proses pembukaan dan penutupan menyebabkan sedikit keausan pada dudukan katup, sehingga memperpanjang masa pakai katup secara signifikan.

Desain saluran aliran

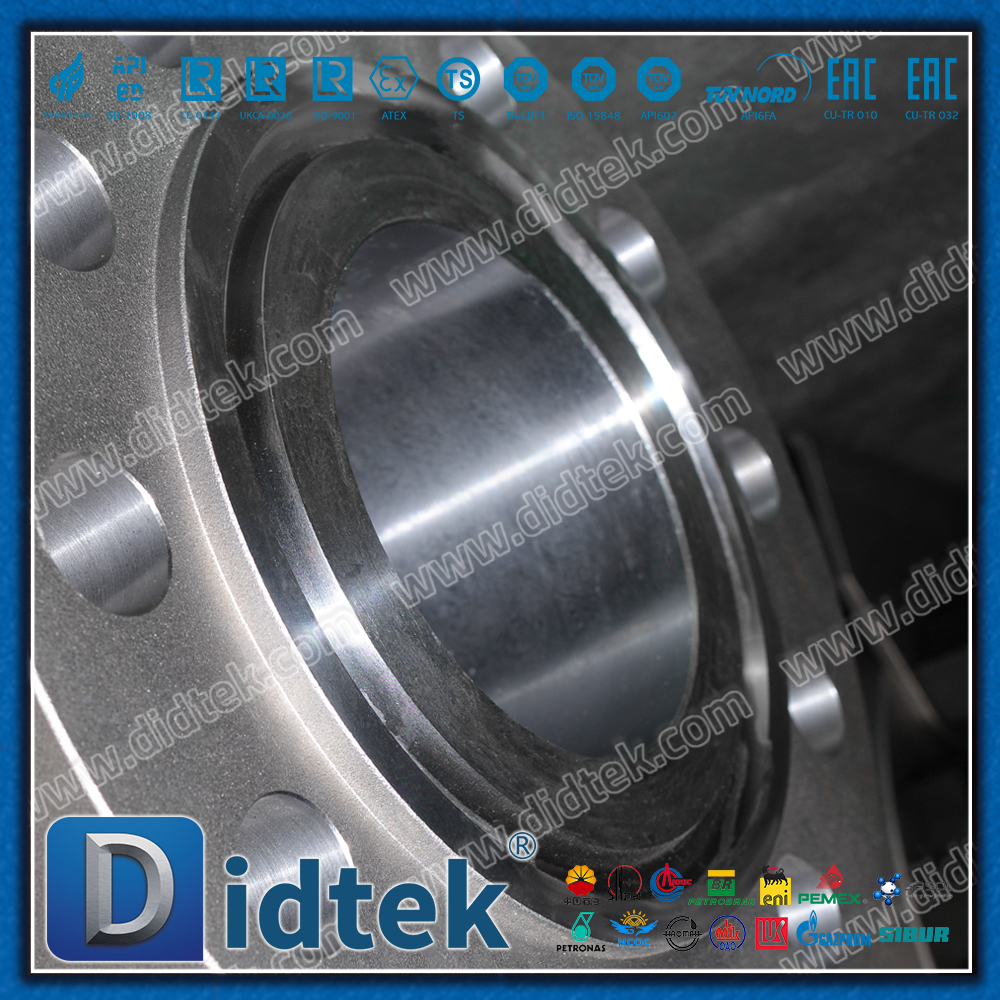

Lubang penuh: Diameter saluran di dalam katup pada dasarnya sama dengan lubang nominal pipa yang terhubung. Desain ini memungkinkan:

Kehilangan tekanan nol: Hampir tidak ada penurunan tekanan ketika media mengalir melalui katup.

Kapasitas passing bola: Memungkinkan pembersih pipa atau bola pigging melewatinya sangat penting untuk saluran pipa yang memerlukan pembersihan rutin.

Peringkat tekanan

Tekanan tinggi: Desain ini biasanya mematuhi standar tingkat tekanan ANSI Kelas 600, 900, 1500 atau lebih tinggi dan dapat diterapkan pada kondisi kerja bertekanan tinggi di industri seperti minyak bumi, gas alam, dan teknik kimia.

Metode koneksi

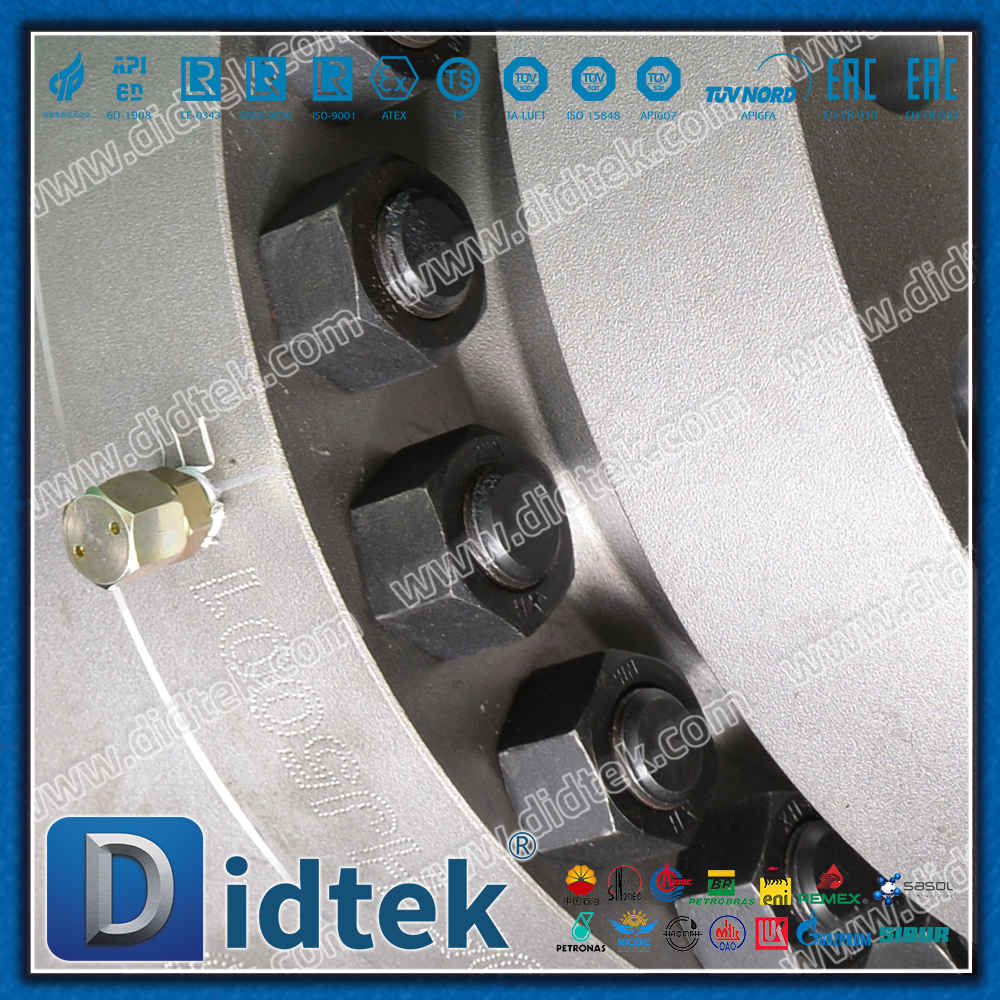

Sambungan flensa: Terhubung ke sistem perpipaan melalui pelat flensa dan diikat dengan baut. Ini adalah metode sambungan yang paling umum digunakan dan andal pada pipa berdiameter besar bertekanan tinggi, yang nyaman untuk pemasangan, pembongkaran dan pemeliharaan, serta memiliki kinerja penyegelan yang andal.

Ringkasan Keuntungan

Kekuatan dan keamanan tinggi: Badan katup baja A105 yang ditempa dan struktur tetap memastikan integritas dan keamanan katup di bawah tekanan tinggi, suhu tinggi, dan beban benturan.

Kinerja penyegelan yang sangat baik: Desain tetap memastikan bahwa dudukan katup mendapat tekanan yang merata di bawah tekanan tinggi, memberikan kinerja penyegelan yang andal dan risiko kebocoran internal yang rendah.

Resistansi aliran rendah dan kapasitas aliran tinggi: Desain lubang penuh meminimalkan kehilangan energi selama aliran sedang hingga batas maksimal.

Mudah dioperasikan dan tahan lama: Cocok untuk pengoperasian yang sering, dengan biaya perawatan rendah dan efektivitas biaya tinggi sepanjang siklus hidupnya.

Keserbagunaan: Dapat dengan mudah dikonfigurasi dengan gearbox, aktuator pneumatik, hidrolik atau listrik untuk mencapai kontrol otomatis jarak jauh.

Skenario aplikasi yang umum

Katup ini adalah pilihan ideal untuk bidang industri yang menuntut berikut ini:

Minyak dan gas: jaringan pipa jarak jauh, instalasi kepala sumur, dan pipa proses bertekanan tinggi di kilang minyak.

Teknik kimia dan petrokimia: Peralatan reaksi bertekanan tinggi, memotong media korosif atau beracun.

Energi dan tenaga: Sistem pasokan uap dan air bertekanan tinggi pada pembangkit listrik.

Teknik Kelautan: Sistem Pipa Bawah Laut.

Segala kondisi pengoperasian yang memerlukan kehilangan tekanan nol, pemutusan tekanan tinggi, dan keandalan tinggi.

Kesimpulan

Katup bola tetap baja tempa A105 bertekanan penuh lubang penuh yang terhubung dengan flensa ini mewakili solusi katup industri tugas berat untuk kondisi pengoperasian kritis. Dengan menggabungkan keunggulan material tempa, stabilitas bola tetap, dan kelancaran desain lubang penuh, ini memberikan jaminan kontrol cairan yang aman, efisien, dan tahan lama untuk jaringan pipa industri modern.

Spesifikasi desain:
