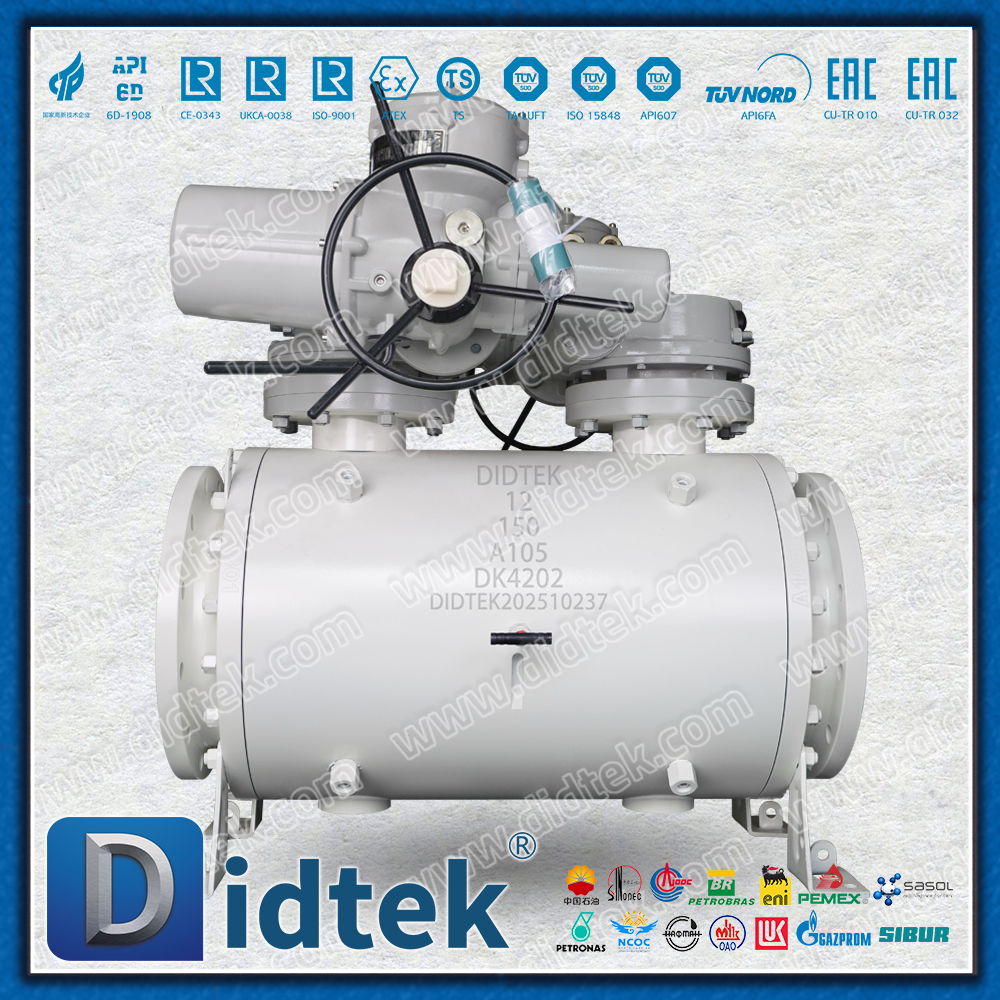

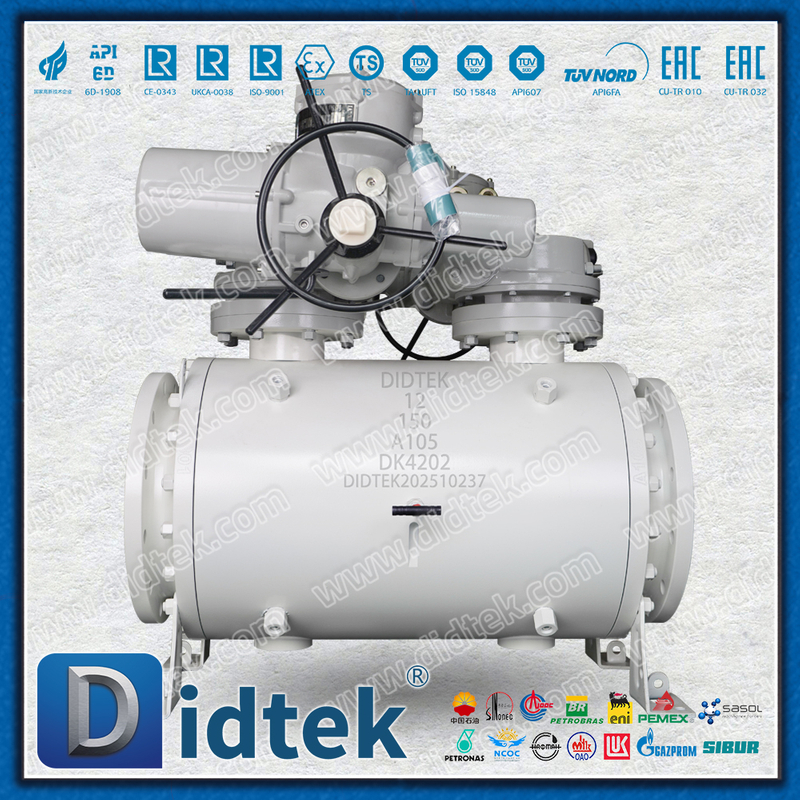

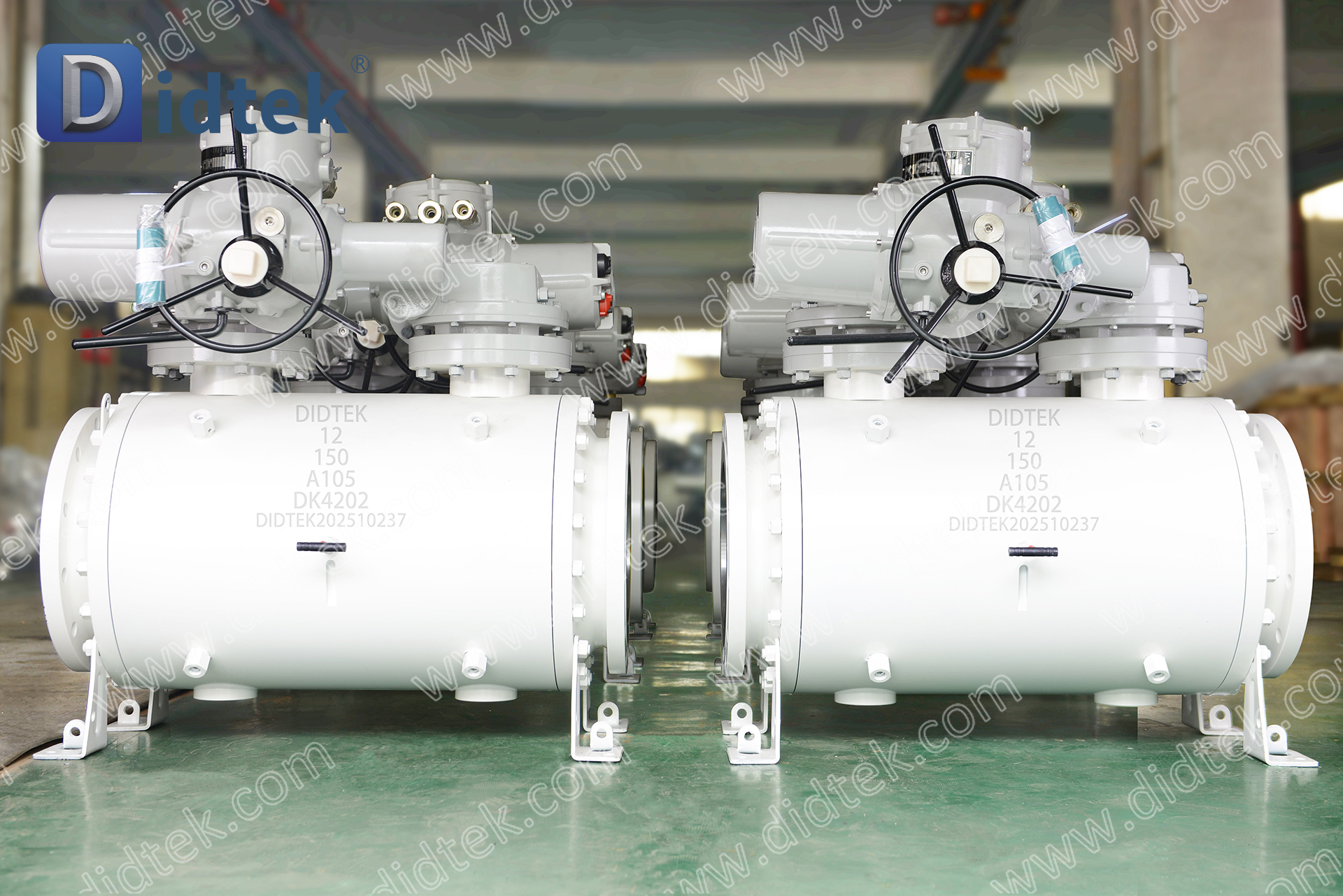

Katup Bola Operasi Listrik Didtek DBB

Ikhtisar Produk

Katup bola listrik DBB adalah katup bola berkinerja tinggi yang mengintegrasikan fungsi keselamatan pemblokiran dan pelepasan ganda dengan aktuator listrik. Tujuan desain intinya adalah untuk mengisolasi dengan aman, melepaskan tekanan, dan melakukan pemantauan status online pada bagian pipa tertentu tanpa mengganggu seluruh aliran proses, dan untuk mencapai kendali otomatis jarak jauh, cepat, dan tepat melalui penggerak listrik.

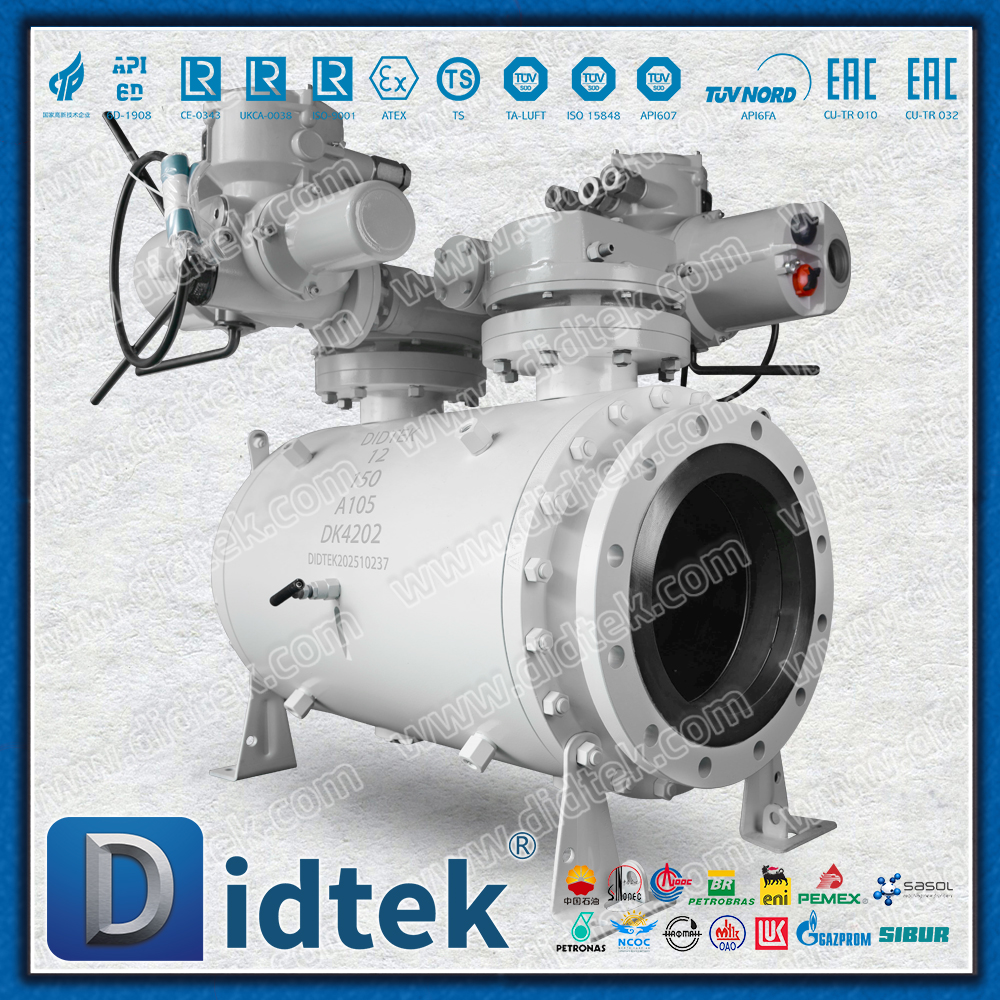

Katup Bola Operasi Listrik Didtek DBB

Penjelasan rinci tentang fitur Inti

1. Fungsi DBB - Inti Keamanan

DBB adalah singkatan dari 'Double Block and Bleed', yang merupakan fungsi khas dari katup ini.

Pemblokiran ganda: Ketika katup dalam posisi tertutup, dua permukaan penyegelan di dalamnya (biasanya dudukan katup hulu dan hilir) dapat secara bersamaan dan independen memblokir aliran media dari kedua arah pipa.

Fungsi: Untuk membuat bagian isolasi yang andal dalam pipa untuk pemeliharaan peralatan, kalibrasi instrumen, atau segmentasi sistem.

Pelepasan: Di antara dua segel pemblokiran, terdapat katup pelepasan khusus.

Fungsi: Melepaskan tekanan ruang katup: Melepaskan tekanan medium yang terperangkap di ruang tengah katup dengan aman.

Verifikasi kinerja penyegelan: Buka katup pelepasan. Jika tidak ada media yang mengalir keluar, hal ini membuktikan bahwa segel di kedua arah efektif dan isolasi aman.

Buang sisa media: Arahkan media berbahaya atau berbahaya di rongga tengah ke sistem pengumpulan yang aman.

2. Pengoperasian Listrik - Inti Penggerak

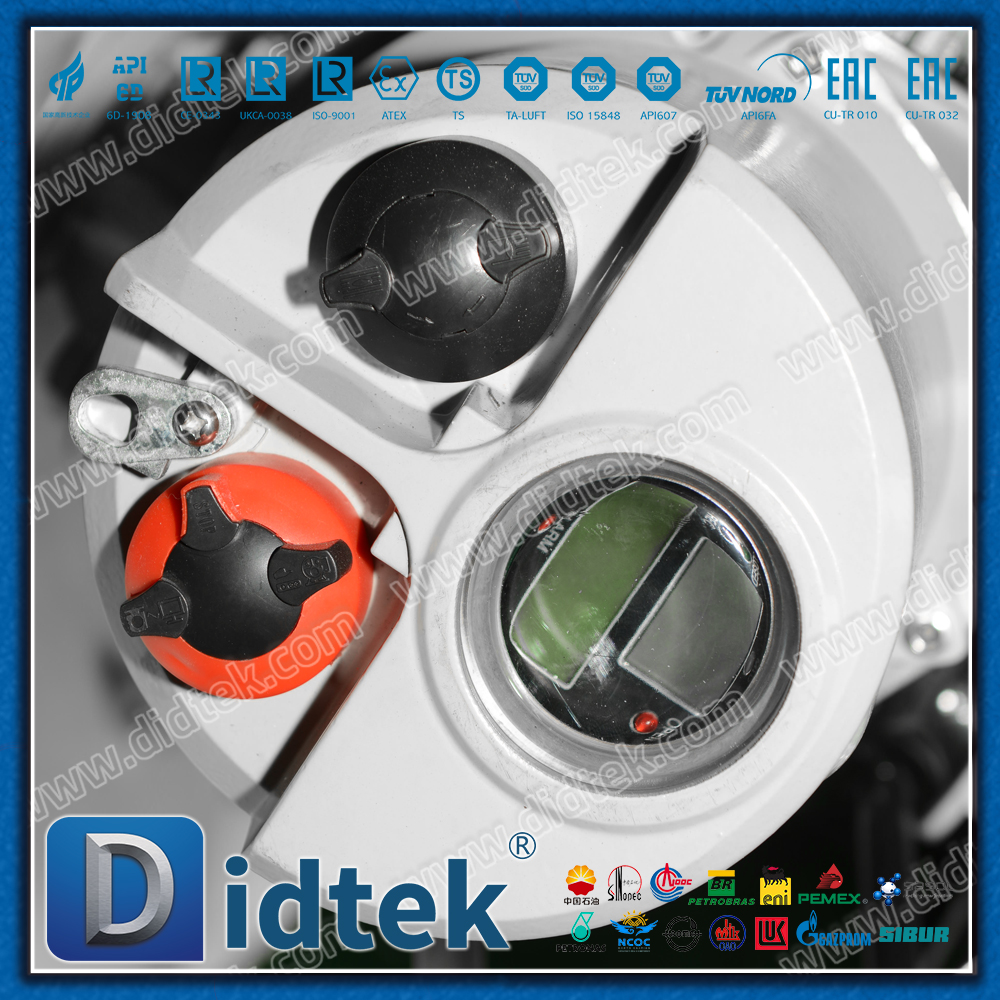

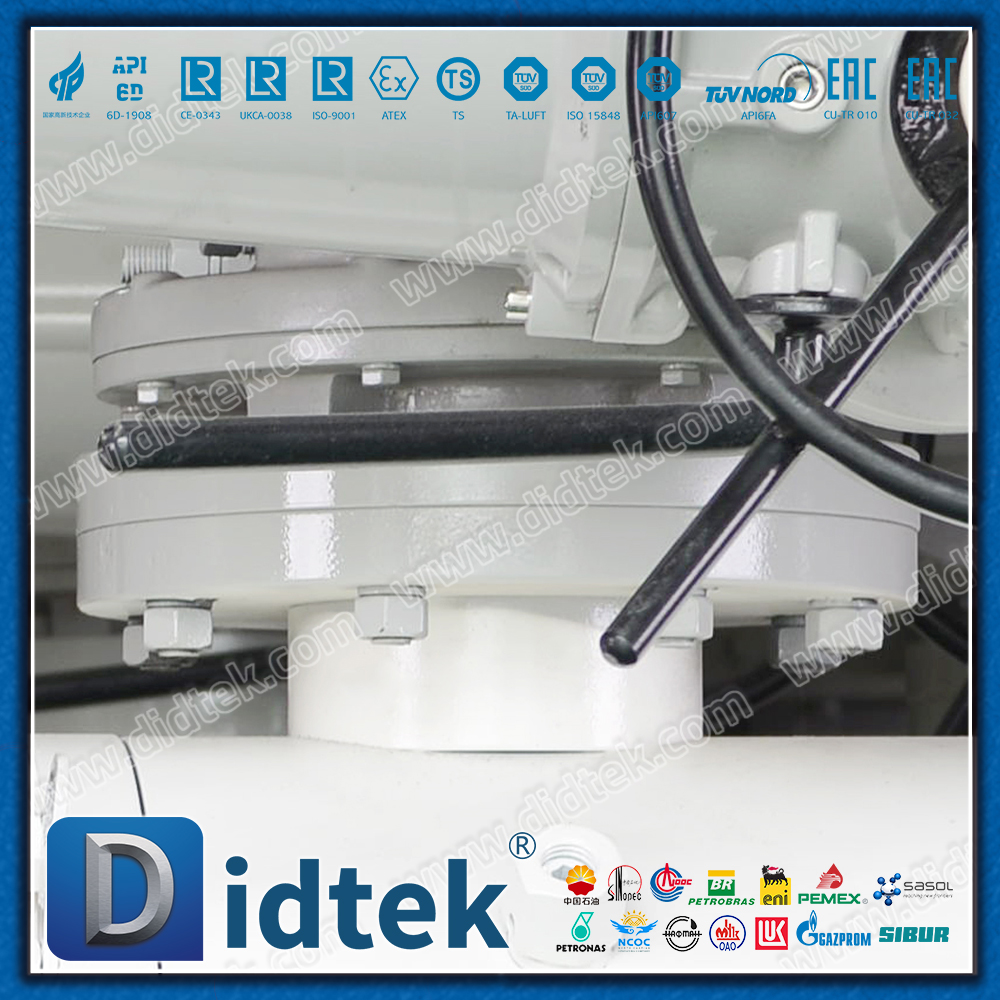

Katup dilengkapi dengan aktuator listrik, menghadirkan keuntungan otomatisasi:

Kontrol otomatis jarak jauh: Dapat dengan mudah diintegrasikan ke dalam sistem kontrol seperti DCS dan PLC untuk mencapai fungsi isolasi satu klik jarak jauh, kontrol program, atau interlock darurat (ESD).

Tindakan cepat: Aktuator listrik dapat memberikan kecepatan pembukaan dan penutupan tingkat kedua, memenuhi persyaratan proses untuk pematian darurat.

Umpan balik status yang tepat: Sensor posisi internal dapat memberikan umpan balik real-time dari sinyal 'terbuka', 'tertutup' atau 'kesalahan' katup ke ruang kontrol.

Daya dorong dan keandalan tinggi: Menawarkan torsi besar dan cocok untuk kondisi kerja berdiameter besar dan bertekanan tinggi. Alat ini hanya mengandalkan listrik dan tidak memerlukan sumber udara atau sistem hidrolik yang rumit.

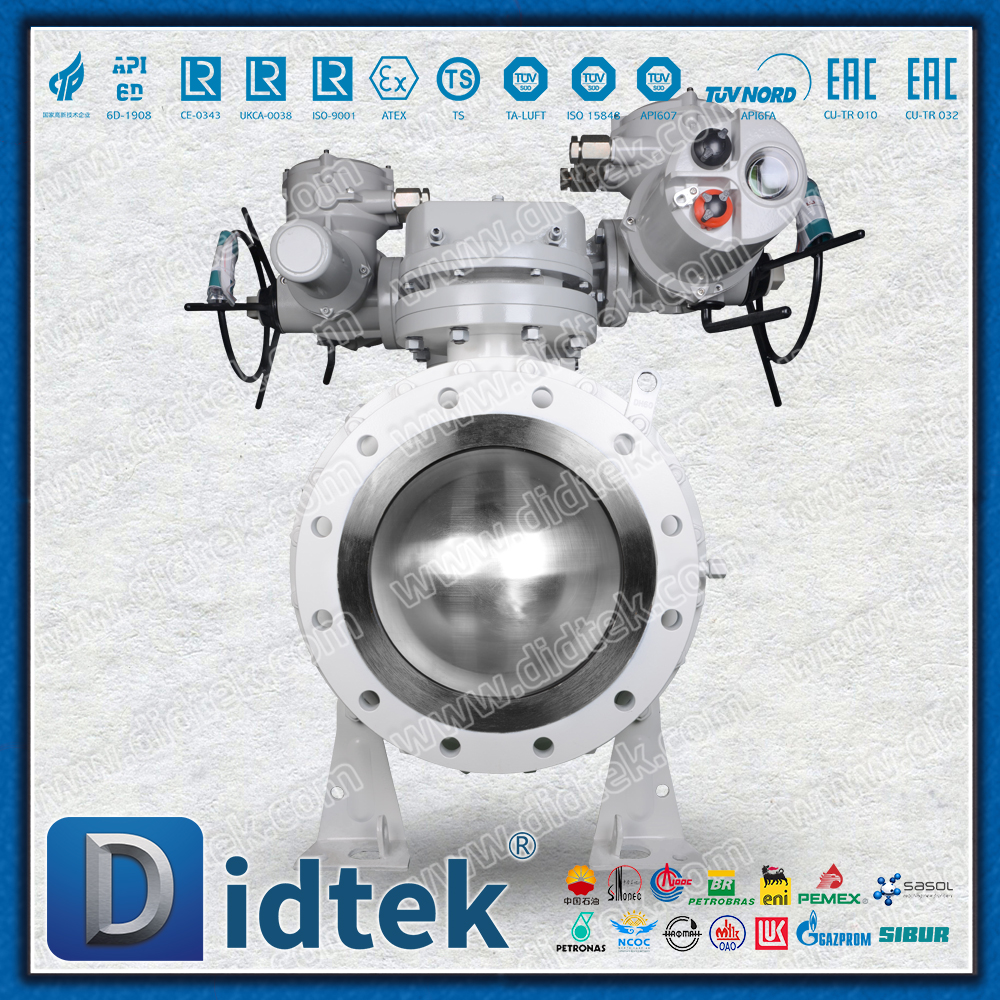

3. Ball Valve - Fondasi Struktural

Badan katup mengadopsi struktur katup bola dan memiliki keunggulan inheren:

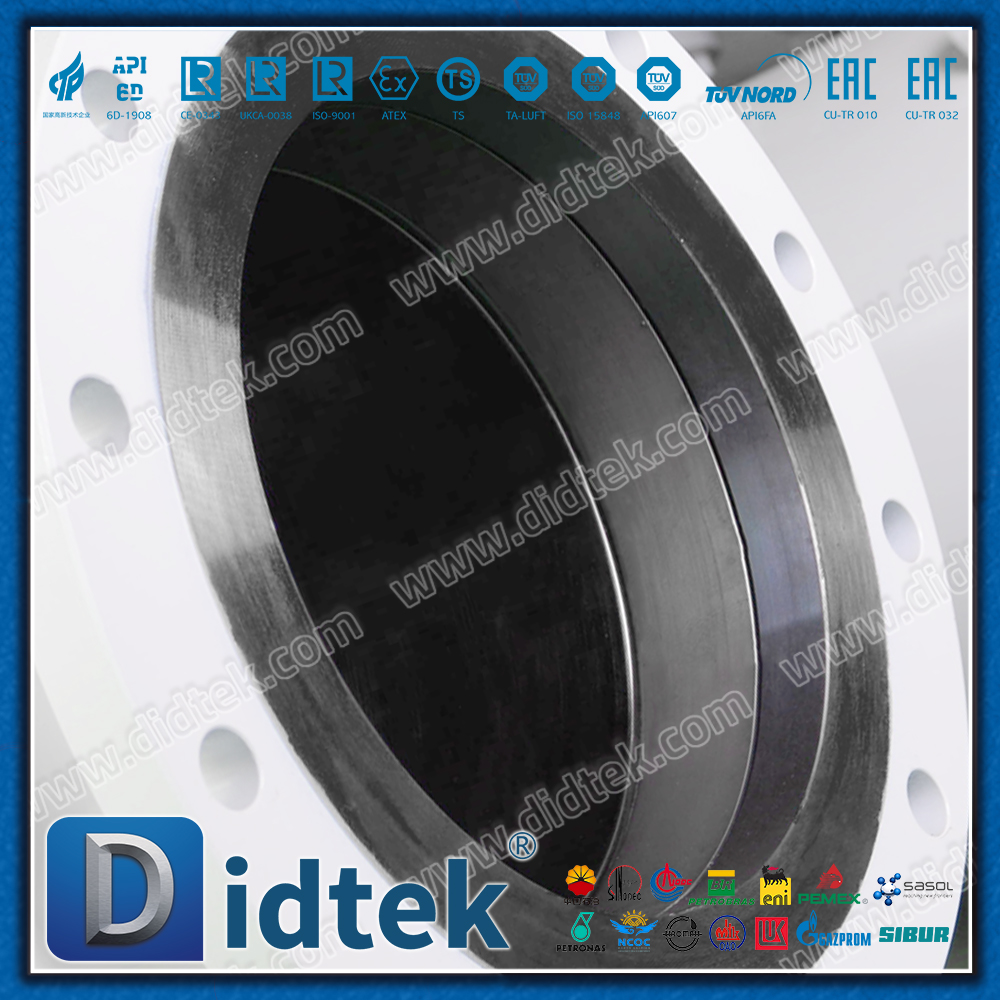

Resistansi aliran rendah dan laju aliran tinggi: Ketika dirancang dengan lubang penuh, diameter bagian dalam saluran aliran pada dasarnya sama dengan diameter pipa, sehingga kehilangan tekanan minimal.

Peralihan cepat: Bola dapat dibuka penuh atau ditutup penuh dengan memutar 90°.

Kinerja penyegelan yang sangat baik: Penggunaan bahan penyegel canggih (seperti PTFE, segel logam) dapat mencapai tingkat ANSI VI atau penyegelan tanpa kebocoran.

Ringkasan keuntungan utama

Keamanan yang luar biasa: Fungsi DBB menawarkan isolasi yang andal dan metode emisi/deteksi online yang aman, sehingga secara signifikan mengurangi risiko pemeliharaan dan dampak lingkungan.

Otomatisasi dan efisiensi tingkat tinggi: Aktuator listrik memungkinkan pengoperasian jarak jauh, memungkinkan prosedur keselamatan yang rumit diselesaikan tanpa memerlukan personel di lokasi, sehingga meningkatkan efisiensi operasional dan tingkat kecerdasan pabrik.

Penghematan ruang dan biaya: Katup bola listrik DBB dapat menggantikan kombinasi tradisional 'dua katup penghenti + satu katup pelepasan', sehingga menghemat ruang pemasangan, material pipa, dan biaya pemasangan.

Pengoperasian yang mudah: Mengintegrasikan beberapa langkah seperti isolasi, pelepasan, dan verifikasi ke dalam pengoperasian otomatis satu katup menyederhanakan proses pengoperasian.

Keandalan tinggi: Menggabungkan kekokohan dan daya tahan katup bola dengan stabilitas dan keandalan aktuator listrik, memastikan pengoperasian jangka panjang dalam aplikasi kritis.

Bidang aplikasi yang umum

Katup ini sangat cocok untuk aplikasi yang sering memerlukan isolasi, pemeliharaan online, atau penanganan media berbahaya

Minyak dan gas: Isolasi peralatan di stasiun pemutus pipa, area pabrik proses, dan isolasi serta pembuangan silinder pigmen penerima dan pengirim.

Teknik kimia dan industri petrokimia: Isolasi saluran masuk dan keluar reaktor, tangki, dan pompa untuk pemeliharaan keselamatan, pengambilan sampel, dan pemeliharaan instrumen.

Industri tenaga listrik: Isolasi keamanan air umpan boiler, sistem pengambilan sampel uap, dan sistem takaran bahan kimia.

Setiap titik isolasi proses yang memerlukan realisasi otomatisasi dan keselamatan yang saling terkait.

Kesimpulan

Katup Bola Pengoperasian Listrik DBB bukan sekadar switchgear sederhana. Ini adalah solusi teknik berkinerja tinggi yang mengintegrasikan isolasi keselamatan, pemantauan online, dan kontrol otomatis. Hal ini menjadikan proses keselamatan penting menjadi efisien dan andal melalui teknologi otomasi dan merupakan komponen kunci untuk meningkatkan tingkat keselamatan intrinsik dan derajat otomasi dalam industri proses modern.

Spesifikasi desain:
