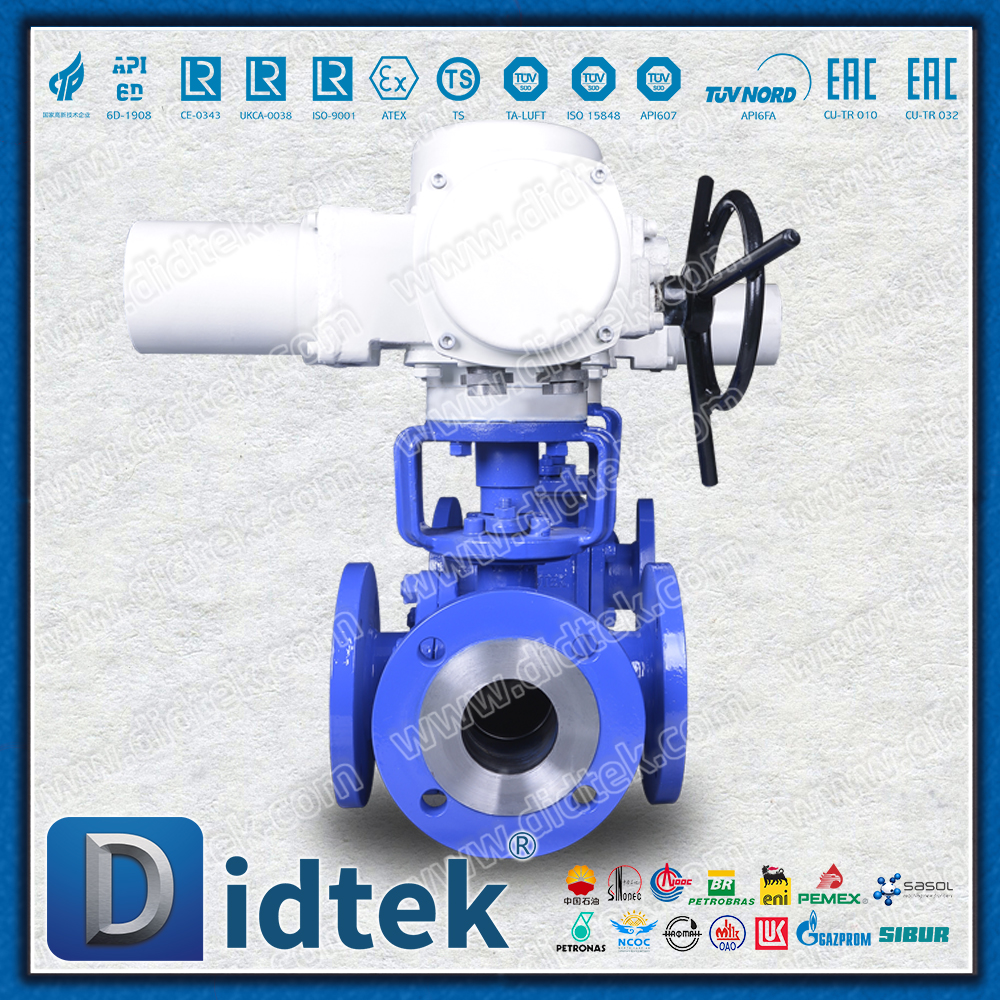

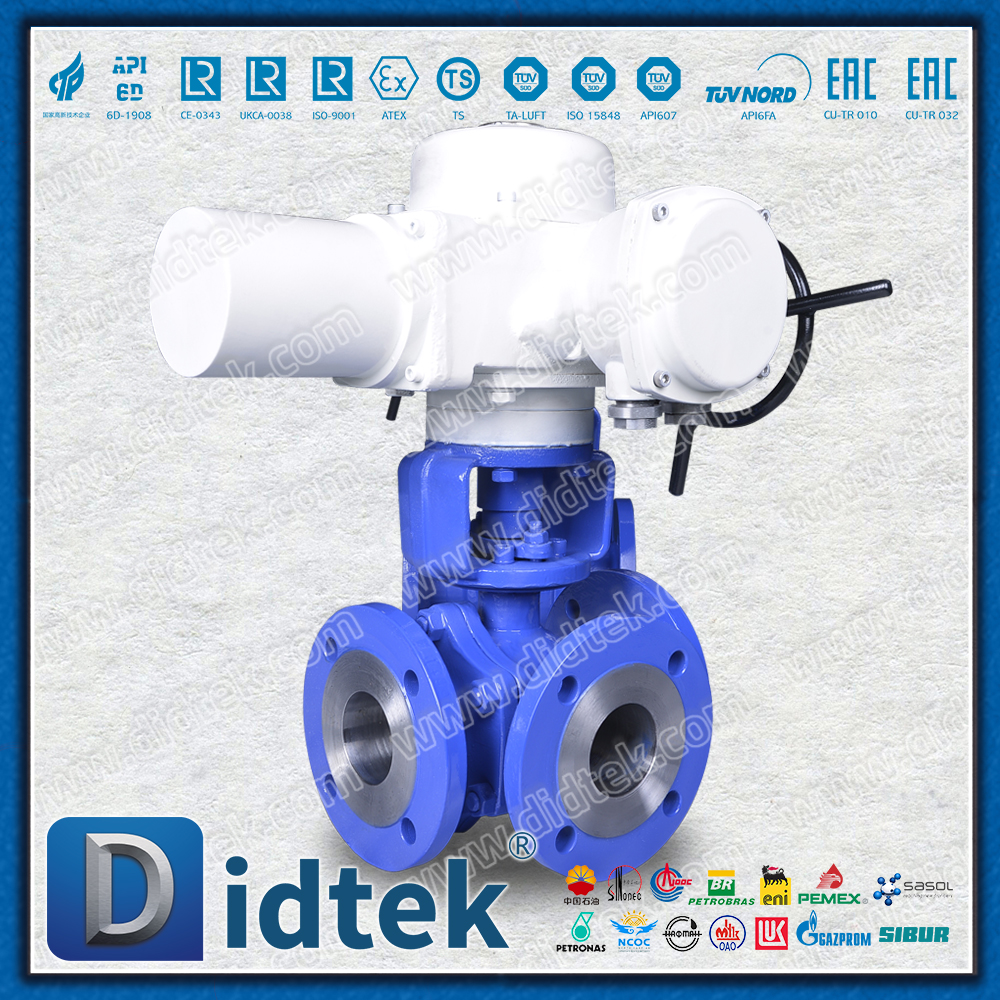

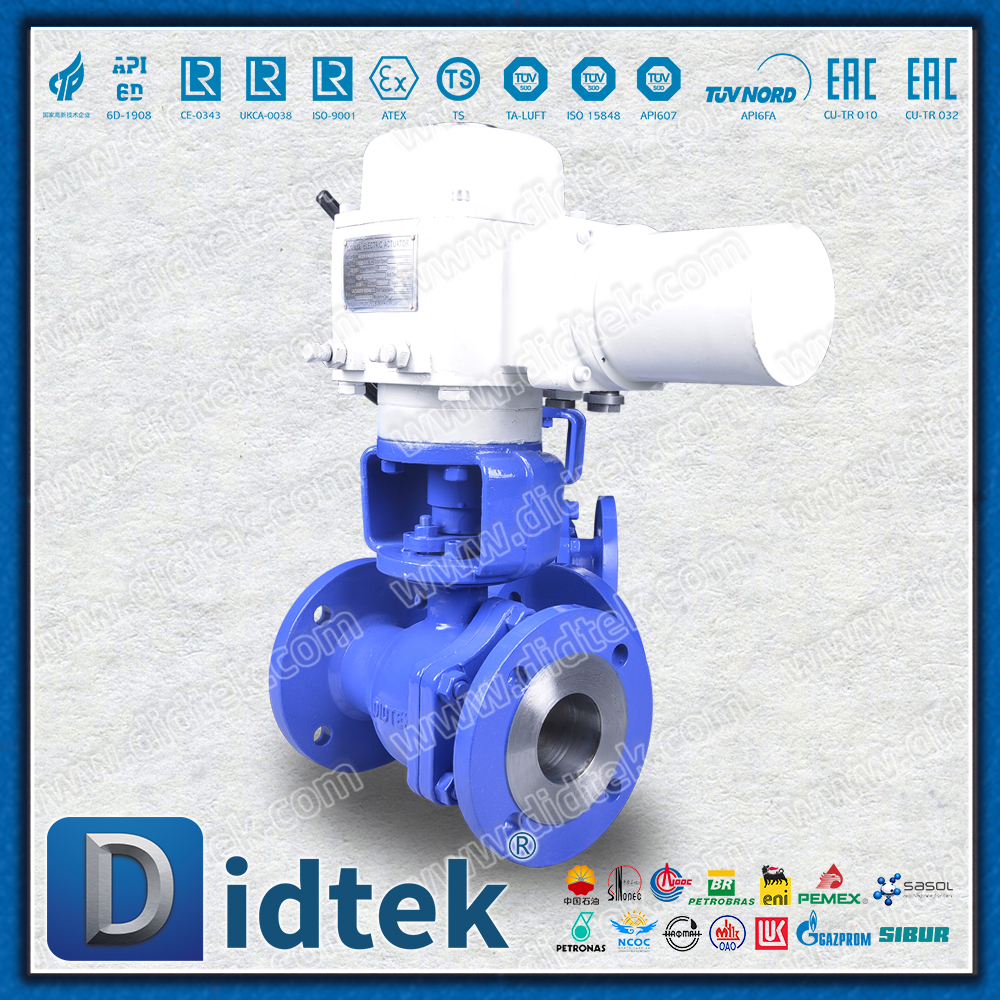

Katup Bola Tiga Arah Listrik

Ikhtisar Produk

Katup bola tiga arah listrik adalah perangkat kontrol fluida canggih yang dikendalikan oleh aktuator listrik. Ini mengadopsi desain saluran aliran berbentuk L atau T yang unik untuk secara tepat mengalihkan, mendistribusikan, atau mencampur arah aliran medium di beberapa saluran pipa. Produk ini mengintegrasikan kontrol cerdas, struktur kompak, dan manajemen arah aliran multi-fungsi, menjadikannya solusi ideal untuk mencapai kontrol cairan otomatis dalam proses industri modern.

Spesifikasi teknis

Fitur produk

1. Desain struktural yang luar biasa

Desain terintegrasi yang ringkas: Aktuator dan badan katup sangat serasi, menampilkan struktur kompak dan menghemat ruang pemasangan

Konfigurasi multi-saluran

Saluran berbentuk L: Memungkinkan peralihan media antara dua saluran keluar (dua saluran masuk dan satu saluran keluar atau satu saluran masuk dan dua saluran keluar)

Saluran-T: Memungkinkan pengalihan, konvergensi, atau pemutusan total media

Optimalisasi torsi rendah: Saluran aliran telah dioptimalkan melalui dinamika fluida komputasi, sehingga mengurangi torsi pengoperasian secara signifikan

2. Aktuator listrik berkinerja tinggi

Sistem kontrol cerdas: Ini mengadopsi kontrol mikroprosesor dan dilengkapi dengan perlindungan kelebihan beban, perlindungan panas berlebih, dan perlindungan fase

Kontrol posisi yang tepat: Akurasi posisi produk yang dapat disesuaikan mencapai ±0,5%, dan mendukung penyesuaian pada posisi tengah mana pun

Berbagai mode kontrol: Mendukung kontrol di tempat, kontrol otomatis jarak jauh, dan kontrol sistem terdistribusi terpusat

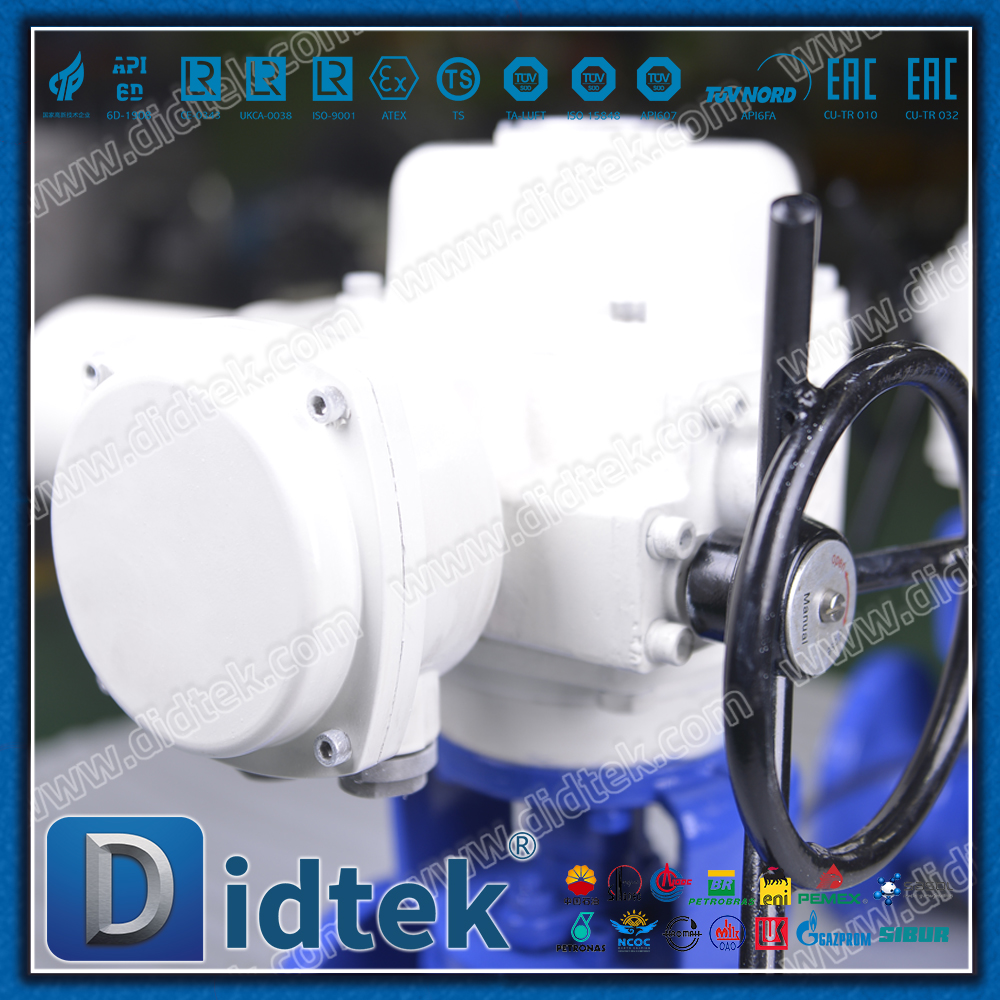

Fungsi pengoperasian manual: Mekanisme pengoperasian manual standar disediakan, memungkinkan pengoperasian manual darurat jika listrik padam

3. Kinerja penyegelan yang andal

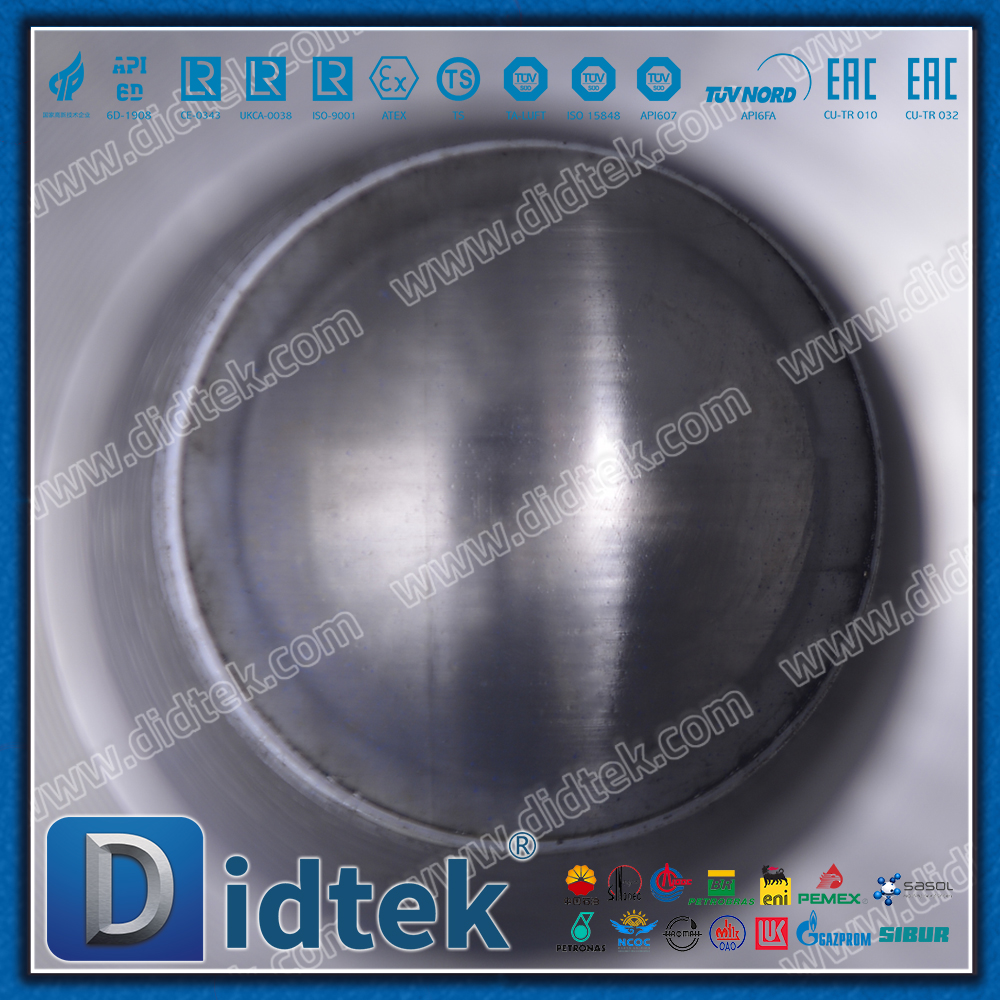

Desain tanpa kebocoran: Memanfaatkan bola tanah secara tepat dan dudukan katup yang dimuat secara elastis untuk memastikan penyegelan tingkat gelembung

Desain tahan lama: Bantalan yang dapat melumasi sendiri dan bahan penyegel dengan koefisien gesekan rendah memperpanjang masa pakai

Keamanan kebakaran: Desain tahan api opsional. Setelah segel lunak gagal, segel sekunder logam-ke-logam terbentuk

4. Fungsi cerdas

Fungsi diagnostik mandiri: Pemantauan beban motor, suhu, dan waktu pengoperasian secara real-time

Tampilan digital: Layar LCD opsional tersedia untuk menunjukkan derajat dan status pembukaan katup secara real time

Antarmuka komunikasi: Mendukung komunikasi fieldbus seperti Profibus-DP dan Modbus RTU (opsional)

Bidang aplikasi yang umum

Sistem Hvac: Kontrol pemanas/pendingin distrik, peralihan media tata surya

Industri proses kimia: Kontrol umpan untuk bejana reaksi, proporsi dan pencampuran multi-bahan mentah

Proyek perlindungan lingkungan pengolahan air: penyaringan dan pencucian balik, takaran bahan kimia, dan peralihan multi-sumber

Industri makanan dan farmasi: sistem CIP/SIP, media distribusi pipa yang bersih

Peralatan industri umum: Pengendalian sistem udara tekan, manajemen pasokan oli pada sistem pelumasan

Parameter inti

Peringkat tekanan: PN10-PN100 (Kelas 150-600)

Kisaran suhu: -40℃ hingga +230℃ (tergantung pada bahan penyegel)

Tegangan suplai daya: AC 24V/110V/220V/380V, DC 12V/24V

Sinyal kontrol: Beralih sinyal, 4-20mA, 0-10V

Metode sambungan: Pengelasan flensa, ulir, butt

Ringkasan nilai

Katup bola tiga arah listrik, melalui kombinasi sempurna antara kontrol listrik cerdas dan struktur tiga arah yang inovatif, menyediakannya bagi pengguna

Optimalisasi proses: Menyederhanakan desain saluran pipa dan mengurangi jumlah katup yang digunakan

Kontrol yang tepat: Mencapai pengelolaan arah dan volume aliran media yang tepat

Integrasi otomasi: Terhubung dengan mudah ke sistem kontrol seperti PLC dan DCS

Pengoperasian yang andal: Kinerja stabil jangka panjang dalam kondisi kerja yang keras

Produk ini merupakan pilihan ideal untuk meningkatkan tingkat otomatisasi proses dan mencapai kontrol fluida yang presisi, dan banyak digunakan dalam skenario otomasi industri yang memerlukan manajemen arah aliran yang kompleks.
