Apa Itu Float Valve Tipe Ekuilibrium dan Bagaimana Cara Kerjanya?

Katup pelampung tipe keseimbangan adalah pengontrol mekanis. Katup pelampung tipe keseimbangan ini menggunakan pelampung dan tuas untuk menahan air pada tanda yang ditentukan. Daya apung menggerakkan pelampung, bukan elektronik. Ketika air turun di bawah titik tersebut, pelampung membuka katup; ketika air mencapainya, pelampung menutup. Katup pelampung kesetimbangan berbeda dari katup pelampung standar dalam menyeimbangkan tekanan. Keseimbangan tersebut memungkinkan kontrol yang presisi dan pengoperasian yang senyap. Float valve jenis ini melayani tangki air bersih. Permintaan global untuk katup pelampung bola mencapai USD 2,1 miliar pada tahun 2024 dan mungkin mencapai USD 3,5 miliar pada tahun 2033. Bagaimana cara menjaga ketinggian air tetap stabil? Prinsip tekanan seimbang adalah kuncinya.

Poin Penting

• Katup pelampung keseimbangan mengontrol ketinggian air dengan pelampung dan tuas, tanpa listrik.

• Ini menyeimbangkan tekanan dengan katup pilot dan diafragma, sehingga presisi dan senyap.

• Katup ini menghentikan water hammer dan mengurangi keausan, sehingga dapat diandalkan untuk sistem aliran tinggi.

• Ia bekerja dengan baik di tangki air bersih, waduk, dan sistem pengairan ternak.

• Desain ini memerlukan sedikit perawatan dan menjaga ketinggian air tetap stabil selama bertahun-tahun.

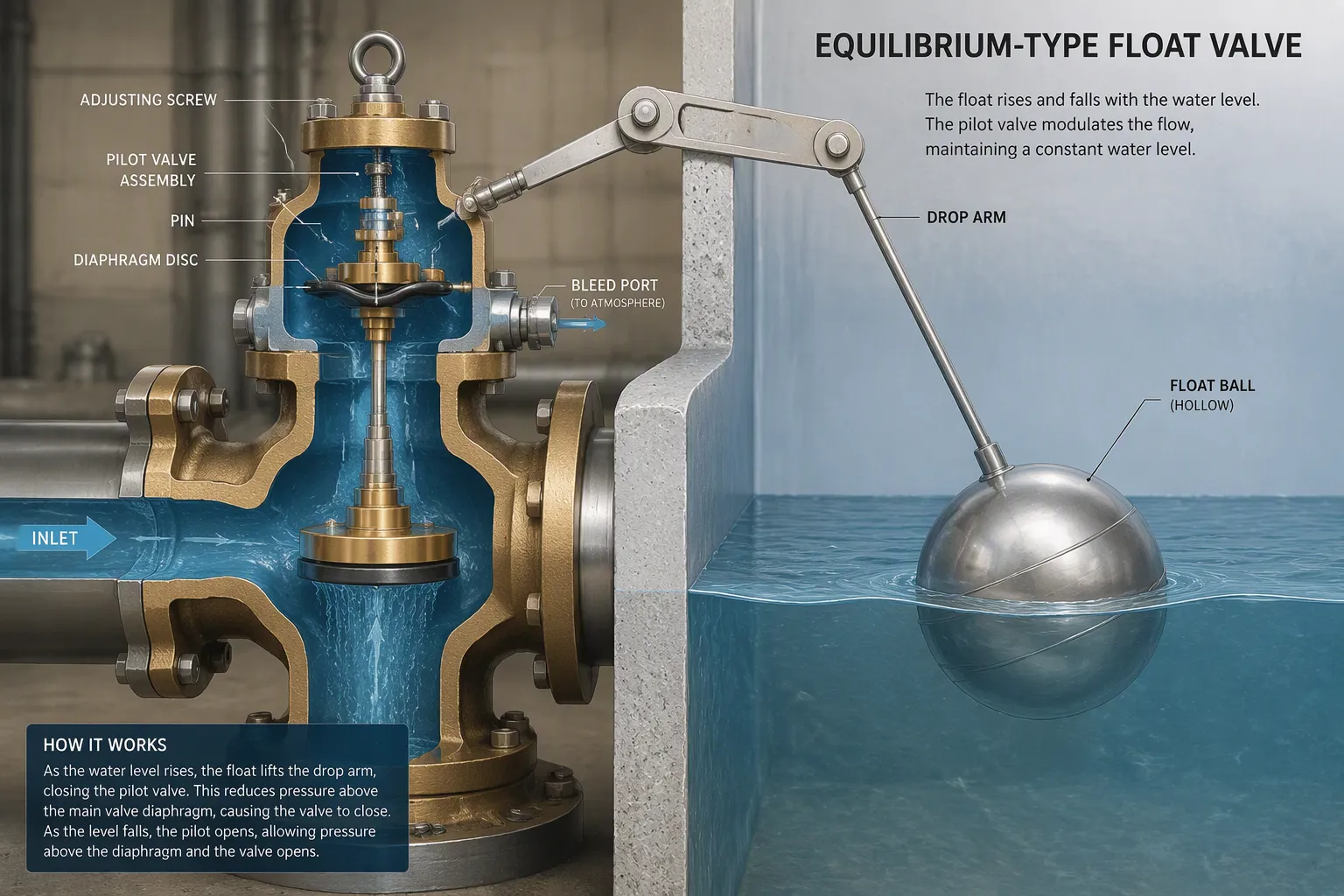

Bagian Penting dari Katup Apung Tipe Ekuilibrium

Float, Lever, dan Drop Arm

Bola pelampung dan tuas mendeteksi perubahan pada permukaan bebas cairan. Bola logam atau plastik berongga terletak di atas air. Bola naik dan turun sesuai level. Gerakan itu memutar tuas. Ini terhubung ke badan katup. Daya apunglah yang menggerakkan gerak, bukan listrik.

Lengan jatuhkan memposisikan pelampung di dalam tangki. Tautan berputar ini menjauhkan bola dari dinding dan aliran air yang masuk. Lengan jatuhkan melipatgandakan gerakan bola. Penurunan kecil pada permukaan cairan menciptakan pergerakan yang lebih besar pada ujung katup. Lengan jatuh dan tuas harus bergerak bebas. Gesekan menunda koreksi dan menyebabkan regulasi tidak merata. Pabrikan menggunakan bahan tahan korosi. Tangki air bersih sering kali beroperasi selama bertahun-tahun.

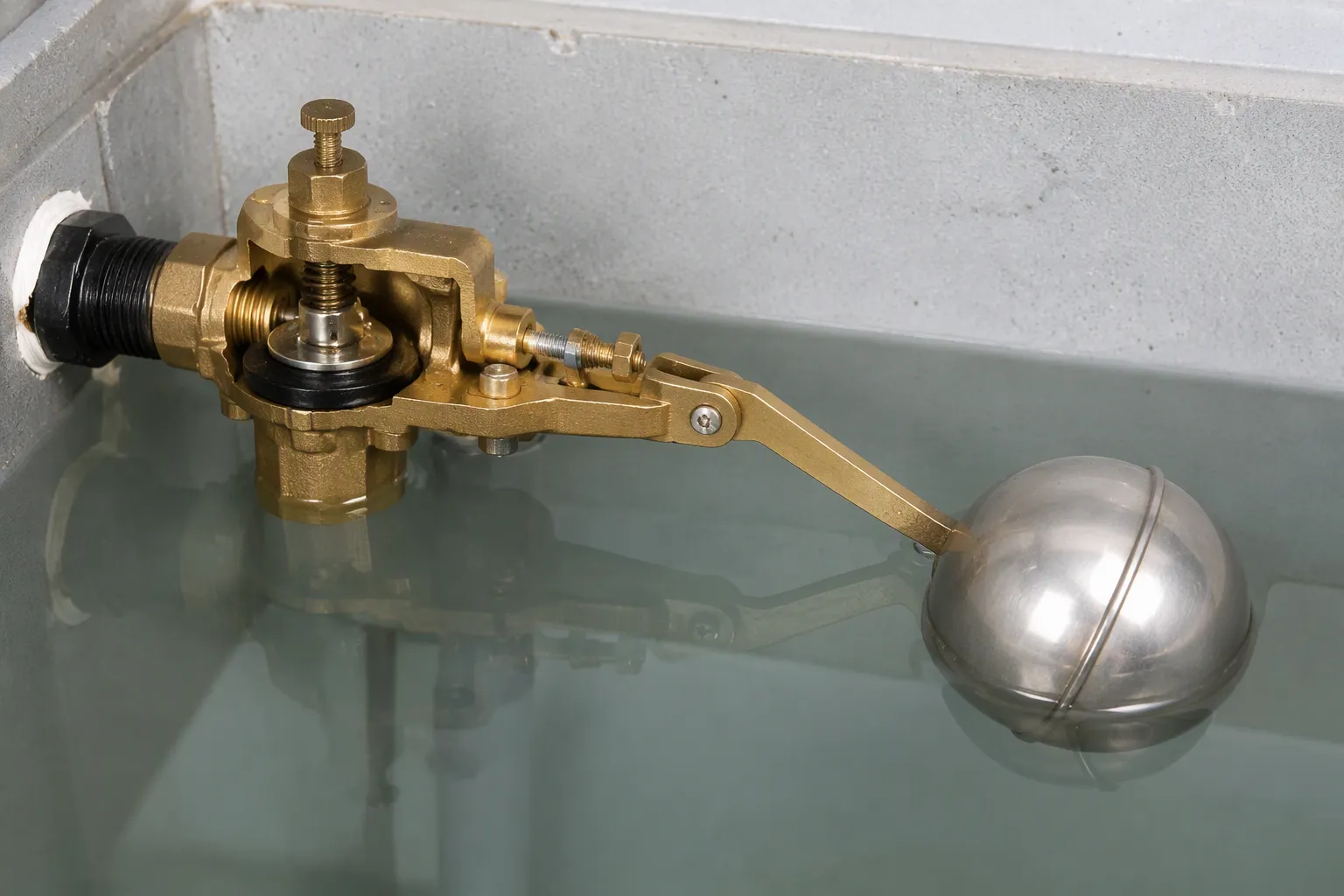

Katup Pilot dan Diafragma

Katup pilot dan diafragma bekerja bersama-sama. Mereka mengontrol katup utama. Pilotnya adalah katup kecil. Ia bergerak dengan tuas pelampung. Diafragma adalah cakram fleksibel di dalam badan katup. Katup pelampung keseimbangan pin bergerak menggunakan pin pilot kecil. Pin ini mengeluarkan air dari ruang diafragma.

Saat pelampung turun, pilot membuka lubang pembuangan. Air keluar. Mekanisme diafragma penginderaan tekanan tertekuk ke atas. Diafragma mengangkat katup utama dari dudukannya. Air mengalir melalui katup masuk ke dalam tangki. Katup pelampung ini membuka saluran besar dengan sedikit tenaga. Float valve jenis ini menggunakan pilot. Percontohan mengurangi upaya yang diperlukan.

Ketika air naik ke titik setel, pilot menutup lubang pembuangan. Tekanan air terbentuk di atas diafragma. Tekanan ini mendorong diafragma ke bawah. Tindakan ini menempatkan katup utama. Piston keseimbangan di dalam katup menyamakan gaya. Katup pelampung tipe keseimbangan mendapatkan namanya dari desain seimbang ini.

Desainnya mengurangi ketegangan mekanis dan kebisingan. Katup apung dapat mengontrol sistem aliran tinggi tanpa pelampung yang terlalu besar. Torsi pada tuas tetap rendah. Pilot hanya membutuhkan sedikit gerakan. Kebanyakan katup apung beroperasi dengan tenang. Perbedaan tekanan pada katup utama tetap kecil. Katup apung ini bekerja sama. Mereka memegang tangki pada posisi stabil.

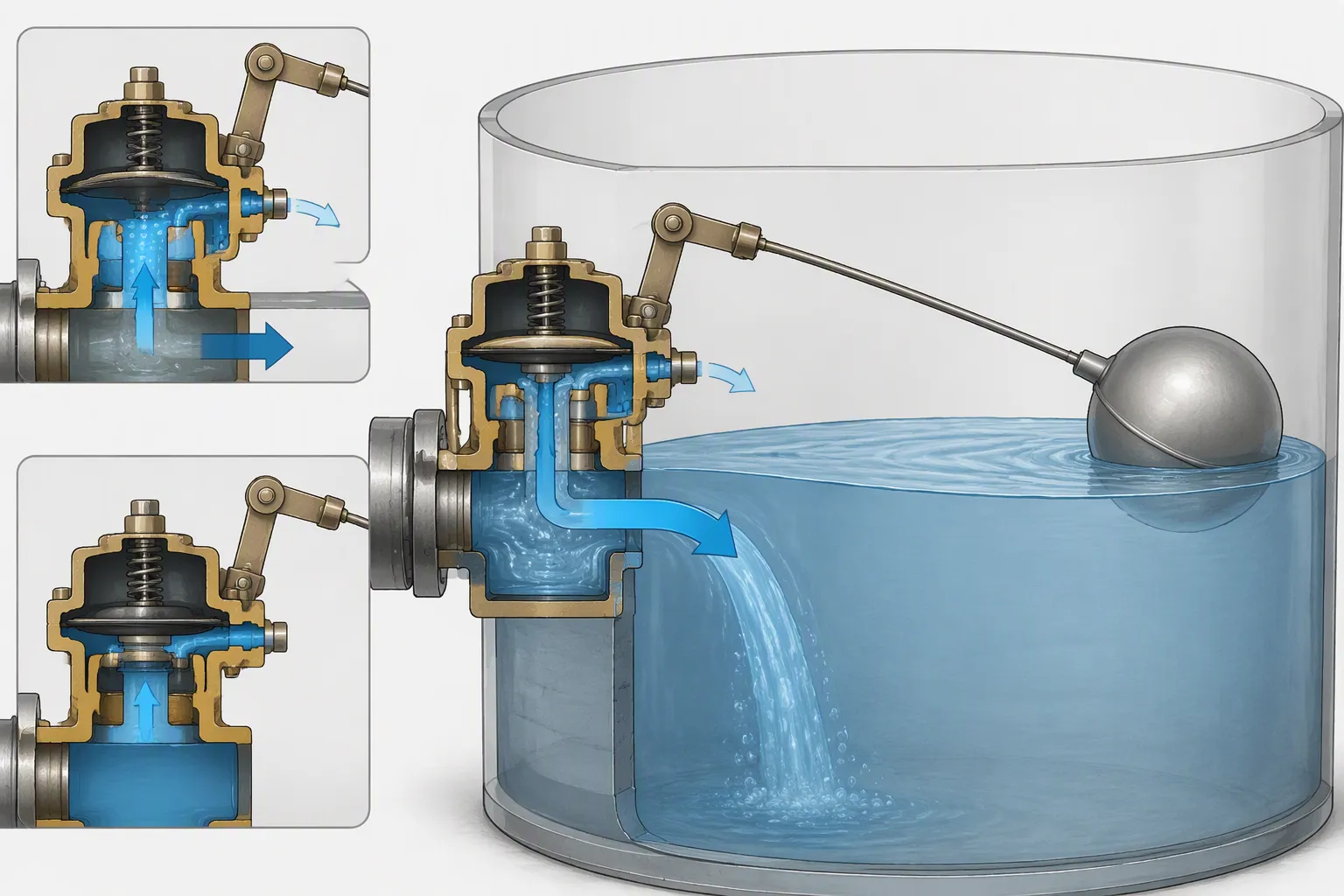

Cara Kerja Katup Apung Ekuilibrium

Katup pelampung tipe keseimbangan melakukan langkah sederhana yang sama setiap kali ketinggian air berubah. Ia mengontrol aliran cairan dengan serangkaian perubahan tekanan, bukan dengan kekuatan mekanis. Pertama, permukaan air turun. Bola pelampung ikut turun. Lengan tuas miring ke bawah. Pergerakan ini membuka pelabuhan percontohan kecil. Tekanan air meninggalkan ruang diafragma dan masuk ke tangki. Dengan hilangnya tekanan tersebut, sisi saluran masuk mendorong diafragma ke atas. Katup utama terangkat dari dudukannya. Kemudian aliran air maksimum masuk. Tangki mulai terisi.

Banyak katup pelampung bekerja dengan cara ini. membuat Katup pelampung keseimbangan prosesnya lebih tepat. Sekarang pikirkan sebaliknya. Saat tangki terisi, pelampung naik dan mengangkat lengan tuas. Lengan mendorong mesin cuci kecil atau pin ke lubang pilot. Ini menyegelnya sepenuhnya. Segel memerangkap tekanan air di atas diafragma. Sisi outlet terbuka untuk tekanan udara normal, sehingga tekanan inlet lebih kuat. Ketidakseimbangan ini mendorong diafragma ke bawah. Ini menempatkan katup utama dengan kuat dan menghentikan aliran masuk. Perbedaan tekanan menyebabkan kerja keras, bukan kekuatan fisik.

Operasi Langkah demi Langkah

1. Ketinggian air turun . Bola pelampung jatuh bersama permukaan.

2. Drop arm memutar tuas dan membuka katup pilot.

3. Air meninggalkan ruang diafragma, sehingga tekanan di bagian atas turun.

4. Tekanan air masuk mendorong diafragma ke atas dan mengangkat katup utama.

5. Tangki terisi kembali melalui dudukan katup lebar.

Sistem ini juga bekerja secara terbalik. Ketika air mencapai titik setel, daya apung mendorong pelampung ke atas. Tuas menutup lubang jarum pilot. Tekanan masuk terbentuk pada permukaan diafragma yang lebih besar. Itu mengalahkan kekuatan di bawah. Katup utama menutup sepenuhnya. Reaksi otomatis ini merupakan putaran umpan balik negatif . Sistem selalu memperbaiki kesalahannya sendiri dari level target . Setiap perubahan ketinggian tangki menyebabkan respons langsung.

Aksi Tekanan Seimbang

Inti dari desain ini adalah keseimbangan kekuatannya. Ketika katup ditutup, gaya pegas yang menekan ke bawah sama dengan tekanan air seimbang yang mendorong ke atas. Jika level tangki berubah, gaya akan bergeser, dan katup akan merespons secara proporsional. Jika ketinggian air turun beberapa inci, katup hanya terbuka sedikit. Tetesan air yang lebih besar akan membukanya sepenuhnya, membiarkan gelombang air yang masuk menyusul. Respons proporsional ini menjaga tangki tetap stabil dan menghentikan perputaran cepat.

Piston penyeimbang di dalam katup menyeimbangkan gaya dari kedua sisi. Ini menghentikan saluran masuk yang berat agar tidak menutup katup. Desain seimbang ini juga membuat gerakan penutupan menjadi lebih lembut. Tekanan air meningkat secara perlahan alih-alih merusak mekanisme, sehingga katup menghindari palu air. Pipa tidak bergetar. Sistem tidak bergetar. Banyak katup pelampung yang mengeluarkan suara gemerincing keras ketika ditutup, namun jenis katup ekuilibrium menutup dengan dorongan yang lembut.

Kesetimbangan juga berarti pelampung melakukan kerja ringan yang sama berapapun tekanan masuknya. Setiap jenis katup pelampung harus menggerakkan tuas, tetapi yang ini hanya membuka pin pilot kecil. Pilot menangani pasukan besar. Operator dapat menyesuaikan titik setel dengan mudah, dan katup menjaga tingkat konstan selama bertahun-tahun digunakan. Pengaturan ini yang seimbang menahan air pada satu titik tetap dan memberikan kinerja yang halus dan senyap.

Tipe Ekuilibrium vs. Katup Apung Standar

Perbedaan Desain dan Performa

Leverage langsung mendorong desain standar . Sebuah tuas terhubung ke bola pelampung. Tuas itu menekan katup hingga tertutup terhadap aliran masuk. Pelampung yang besar harus mengatasi tekanan saluran pada dudukan katup. Pengaturan ini menghasilkan torsi tinggi pada poros dan juga menyebabkan penghentian mendadak. Ketika air mencapai titik setel, unit standar sering kali mati.

Desain keseimbangan bekerja secara berbeda. Katup pilot kecil dan diafragma menggerakkan katup utama. Kendaraan hias hanya membuat pilotnya tersandung. Torsi pengoperasian turun drastis. Pelampung dapat tetap kecil meskipun katup utama menangani aliran besar. Ballcock tipe diafragma ini menggunakan jalur suplai untuk pekerjaan berat. Desainnya menyeimbangkan tekanan air di katup utama. Sisi saluran masuk mendorong diafragma ke atas. Tekanan di sisi berlawanan menyeimbangkan gaya. Katup apung dengan desain ini merespons perubahan kecil dengan lancar. Mereka menahan tangki pada titik stabil tanpa bergetar.

Ketika Balanced Float Valve Adalah Pilihan Yang Lebih Baik

Operator harus memilih desain ini untuk tangki besar atau tingkat pengisian yang tinggi. Unit standar membuat pelampung melawan seluruh jalur pasokan. Pipa yang besar membuat pekerjaan itu tidak mungkin dilakukan. Tipe keseimbangan menghindari pertarungan. Ini membuka lubang pilot, dan katup utama hanya bergerak setelah tekanan air menjadi rata. Fitur ini cocok untuk waduk, tangki air murni, dan sistem pengairan ternak. Sistem ini sering berjalan tanpa pengawasan. Katup pelampung yang andal menghentikan luapan dan menjaga tingkat tetap stabil.

Katup pelampung seimbang juga melindungi pipa. Katup pelampung standar menutup dengan cepat. Penutupan yang cepat akan mengirimkan gelombang kejut yang disebut palu air. Seiring waktu, lonjakan tersebut dapat melonggarkan sendi atau melukai katup. Desain seimbang menutup perlahan saat ruang diafragma terisi ulang. Katup apung ini bekerja dengan tenang dan membutuhkan lebih sedikit perawatan. Gerakan pelampung kecil membantu tuas dan kursi pilot bertahan lebih lama. Permukaan air yang stabil melindungi pompa dari siklus pendek. Untuk tangki aliran tinggi, tipe keseimbangan tetap menjadi pilihan yang lebih aman.

Kegunaan Umum dan Manfaat Katup Apung Ekuilibrium

Aplikasi Khas

Katup pelampung keseimbangan bekerja dengan baik untuk air bersih. Mereka digunakan dalam tangki air murni, waduk, dan sistem pengairan ternak. Katup ini dapat menahan ketinggian air tertentu tanpa listrik. Katup pengisi membuka dan menutup dengan sendirinya. Beberapa lubang pembuangan menyebarkan air masuk ke sekitar tangki. Desain ini mencegah tangki meluap atau terisi terlalu banyak.

Pengaturan mekanis sangat bagus untuk tempat terpencil. Katup tidak memerlukan kabel atau sensor. Ketika permukaan air turun, pelampung tenggelam dan pilot terbuka. Air mengalir masuk hingga pelampung mencapai ketinggian yang ditentukan. Katup pelampung ini bereaksi terhadap setiap perubahan. Kebocoran kecil menyebabkan koreksi kecil. Penarikan besar membuka katup sepenuhnya. Tangki air tetap pada tingkat yang dibutuhkan.

Keuntungan untuk Kontrol Ketinggian Air

Manfaat terbesarnya adalah ketinggian air yang merata dan terkendali. Katup terbuka hanya sesuai kebutuhan. Setetes air membuatnya terbuka sedikit. Penurunan yang lebih besar membuatnya lebih terbuka. Piston keseimbangan menjaga tekanan tetap sama di seluruh katup utama. Tekanan air terbentuk perlahan di diafragma. Katup kemudian menutup dengan dorongan lembut. Para pekerja tidak mendengar dentuman dari pipa.

Kebanyakan katup apung menggunakan gaya langsung. Tipe keseimbangan menggunakan pilot sebagai gantinya. Desain seimbang ini juga menjaga sistem. Tekanan air tetap seimbang di kedua sisi diafragma. Tuas pelampung hanya menggerakkan pin pilot kecil. Tekanan masuk yang tinggi tidak membuat katup lebih sulit digerakkan. Katup ini menangani sistem aliran tinggi dengan baik. Mereka berjalan dengan tenang selama bertahun-tahun. Mekanismenya jarang aus. Pelampung melakukan pekerjaan ringan. Kru dapat menyesuaikan set point dengan cepat. Katup kemudian menahan ketinggian air normal hingga perubahan berikutnya.

Ketinggian air turun lagi, dan siklus tersebut berulang. Katup kembali ke posisi stabil yang sama setiap saat. Hal ini menjadikan katup pilihan tepat untuk tangki air bersih. Penutupannya yang mulus menghentikan palu air. Oleh karena itu, pipa dan sambungan dapat bertahan lebih lama. Respons yang stabil juga melindungi pompa dari siklus pendek. Tingkat yang konstan berarti lebih sedikit pompa yang hidup dan mati.

Katup pelampung tipe keseimbangan adalah perangkat mekanis. Ini menampung air pada tingkat tertentu menggunakan pelampung, tuas, dan tekanan seimbang. Daya apung menggerakkan pelampung. Pelampung membuka katup pilot kecil. Pilot itu menggeser diafragma. Diafragma membuka atau menutup katup utama. Desain ini menjaga ketinggian air tetap stabil dan menyeimbangkan tekanan air. Ini mengurangi palu air dan berjalan dengan tenang. Katup pelampung keseimbangan cocok untuk tangki air murni, waduk, dan sistem penyiraman ternak. Katup pelampung ini tidak memerlukan listrik dan jarang aus. Untuk pengendalian air bersih, mereka tetap menjadi pilihan yang dapat diandalkan dan perawatannya rendah.

Pertanyaan Umum

Mengapa katup apung menggunakan katup pilot?

Katup pelampung kesetimbangan menggunakan katup pilot . Pilot membuka port pembuangan kecil. Tekanan air kemudian mengangkat diafragma. Pelampung hanya menggerakkan pin kecil. Katup pelampung standar menggunakan leverage langsung sebagai gantinya. Pilot banyak mengurangi torsi pengoperasian.

Apakah katup pelampung menutup dengan lambat?

Ya. Ruang diafragma terisi kembali sedikit demi sedikit. Tekanan terbentuk di atas diafragma. Kursi katup utama dengan dorongan lembut. Tindakan lambat ini menghentikan palu air. Katup pelampung standar sering kali tertutup rapat. Katup pelampung keseimbangan menutup dengan tenang dan melindungi pipa.

Apa yang terjadi pada tekanan masuk yang tinggi?

Tekanan tinggi tidak membuat katup sulit digerakkan. Piston keseimbangan membuat gaya-gaya di seluruh katup utama menjadi sama. Katup pelampung ini menangani aliran tinggi tanpa tekanan. Pelampung masih hanya menggerakkan pin pilot kecil. Katup menjaga ketinggian air tetap stabil.

Di mana katup apung bekerja paling baik?

Operator memasang katup ini di tangki air bersih, waduk, dan sistem pengairan ternak. Katup pengisian kesetimbangan tidak memerlukan listrik. Ini membuka dan menutup dengan sendirinya. Desain ini memegang titik setel selama bertahun-tahun. Pengoperasian yang tenang menghentikan luapan.
