Katup Bola Port Penuh Baja Karbon dengan Kepatuhan NACE

Katup bola port penuh baja karbon dengan kepatuhan NACE biasanya ditentukan untuk jaringan pipa minyak dan gas, sistem gas asam, fasilitas petrokimia, dan aplikasi proses berat lainnya. Namun, ketiga persyaratan ini menjelaskan aspek katup yang berbeda:

• Baja karbon terutama mengacu pada bahan badan katup.

• Port lengkap menjelaskan lubang internal dan jalur aliran.

• Kepatuhan NACE berkaitan dengan pemilihan material dan persyaratan kinerja untuk layanan asam.

Menggabungkan persyaratan ini dengan benar adalah penting untuk mencapai penghentian yang andal, kehilangan tekanan yang rendah, pengoperasian yang aman, dan masa pakai yang lama dalam gas asam dan aplikasi bertekanan tinggi lainnya.

Apa itu Katup Bola Port Penuh Baja Karbon?

Katup bola menggunakan elemen penutup berbentuk bola dengan lubang di tengahnya. Ketika lubang sejajar dengan pipa, katup terbuka. Saat bola berputar 90 derajat, sisi padat menghalangi jalur aliran.

Untuk penjelasan lebih detail mengenai konstruksi dan pengoperasian ball valve, lihat artikel DIDTEK Apa Itu Ball Valve?

Katup bola port penuh baja karbon menggabungkan:

1. Badan katup baja karbon untuk kekuatan mekanik dan ketahanan tekanan.

2. Pelabuhan penuh atau saluran lubang penuh yang sangat cocok dengan pipa yang terhubung.

3. Pengaturan bola dan kursi dirancang untuk penutupan yang rapat.

4. Bahan trim dan penyegel dipilih untuk media proses.

5. Persyaratan material terkait NACE saat katup digunakan dalam layanan gas asam.

Spesifikasi katup yang lengkap harus mencakup badan, bola, batang, dudukan, pengepakan, sambungan ujung, dan aktuator. Kepatuhan NACE tidak dapat dikonfirmasi hanya dengan bahan tubuhnya saja.

Mengapa Memilih Desain Port Penuh?

Katup bola port penuh memiliki bukaan internal yang kira-kira berukuran sama dengan pipa. Hal ini menciptakan saluran aliran yang relatif tidak terbatas ketika katup terbuka penuh.

Pembatasan Aliran Rendah

Karena lubang tidak berkurang secara signifikan, katup port penuh dapat membantu meminimalkan kehilangan tekanan di seluruh katup. Hal ini berguna pada saluran pipa yang mengutamakan efisiensi aliran.

Pembersihan Saluran Pipa Lebih Mudah

Desain port penuh sering kali lebih disukai pada jaringan pipa yang memerlukan operasi pembersihan, inspeksi, atau pigging. Lubang kontinu menyediakan jalur yang lebih cocok untuk peralatan pipa yang kompatibel.

Mengurangi Turbulensi

Struktur pelabuhan yang lengkap dapat mengurangi perubahan arah aliran secara tiba-tiba dan dapat membantu membatasi turbulensi dibandingkan dengan desain lubang yang dikurangi secara signifikan.

Cocok untuk Isolasi Pipa

Katup bola port penuh terutama digunakan untuk isolasi on-off daripada pelambatan terus menerus. Mereka biasanya dipilih untuk:

• Jaringan pipa transmisi minyak dan gas

• Sistem pengumpulan gas

• Saluran gas asam

• Jalur proses petrokimia

• Pengolahan gas alam

• Sistem penyimpanan dan pemuatan

• Stasiun katup blok pipa

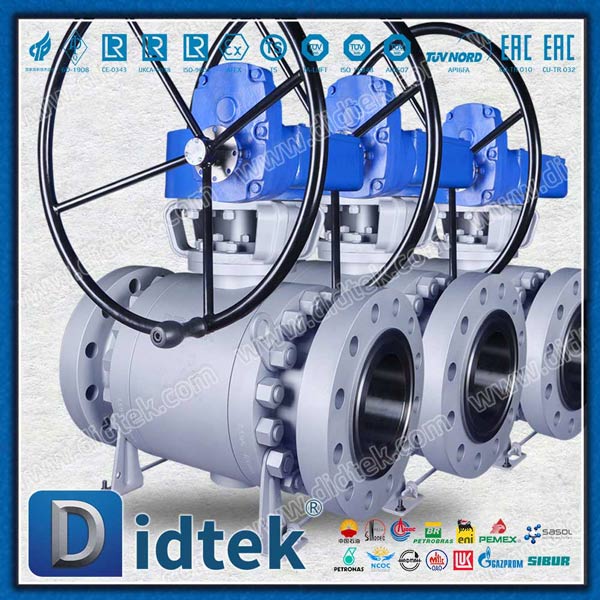

Katup bola port penuh DIDTEK adalah desain entri samping yang dipasang di trunnion bermotor. Halaman produk menjelaskan struktur pelabuhan lengkap, penurunan tekanan rendah, kinerja penghentian tinggi, dan kesesuaian untuk minyak dan gas serta aplikasi tugas berat lainnya.

Mengapa Kepatuhan NACE Penting

Gas asam mungkin mengandung hidrogen sulfida, yang dapat menimbulkan risiko serius bagi komponen logam. Tergantung pada tekanan, suhu, kadar air dan kondisi kimia, bahan mungkin terkena mekanisme seperti retak tegangan sulfida atau kerusakan yang berhubungan dengan hidrogen.

Oleh karena itu, katup bola NACE harus dipilih sesuai dengan kondisi layanan asam aktual dan standar proyek yang berlaku.

Seleksi terkait NACE mungkin melibatkan:

• Bahan badan katup

• Bahan bola dan batang

• Pangkas kekerasan

• Perawatan panas

• Prosedur pengelasan dan perbaikan

• Ketertelusuran material

• Pengujian layanan asam

• Pengujian tekanan dan kebocoran

• Dokumentasi dan sertifikasi

Kepatuhan NACE tidak sama dengan sertifikasi API 6D atau sertifikasi tahan api. Setiap standar membahas persyaratan teknis yang berbeda.

Pembeli harus mengonfirmasi apakah proyek tersebut memerlukan NACE MR0175/ISO 15156, NACE MR0103 atau spesifikasi layanan asam khusus perusahaan lainnya.

Katup Bola Baja Karbon untuk Layanan Gas Asam

Baja karbon sering digunakan untuk katup pipa industri karena memberikan kekuatan mekanik yang baik dan umumnya lebih ekonomis dibandingkan banyak baja tahan karat atau paduan berbahan dasar nikel.

Katup bola baja karbon dapat dipilih untuk aplikasi yang memerlukan:

• Kekuatan mekanik yang tinggi

• Isolasi pipa

• Ukuran nominal besar

• Operasi tekanan tinggi

• Pengoperasian gearbox atau aktuator

• Fungsionalitas blok-dan-berdarah

• Konstruksi tahan api

• Perlindungan anti-statis

Produk baja karbon referensi DIDTEK adalah katup bola yang dipasang di trunnion dengan lubang kecil DN80 dengan kotak roda gigi. Halaman ini mencantumkan fitur-fitur seperti kinerja penghentian yang tinggi, pemblokiran dan pembuangan, pelepas tekanan rongga mandiri, desain tahan api, konstruksi batang tahan ledakan, dan desain antistatis.

Untuk proyek yang membutuhkan katup bola port penuh baja karbon , pembeli harus memastikan bahwa konfigurasi akhir meliputi:

• Kelas bodi baja karbon

• Lubang port penuh

• Kelas tekanan yang diperlukan

• Bahan basah yang memenuhi standar NACE

• Tempat duduk dan pengepakan batang yang sesuai

• Koneksi akhir yang diperlukan

• Dokumentasi layanan asam

Badan baja karbon saja tidak secara otomatis membuat katup cocok untuk servis gas asam.

Fitur Desain Utama

Konstruksi yang Dipasang pada Trunnion

Katup bola yang dipasang di trunnion menggunakan penyangga mekanis untuk menahan bola pada posisinya. Hal ini dapat mengurangi torsi pengoperasian dan meningkatkan stabilitas, terutama pada ukuran yang lebih besar dan aplikasi bertekanan tinggi.

Mereka biasanya digunakan ketika katup harus beroperasi dengan andal selama siklus berulang atau ketika gearbox atau aktuator diperlukan.

Penutupan Ketat

Sistem gas asam memerlukan penahanan yang andal. Desain tempat duduk, penyelesaian permukaan bola, penyegelan batang, dan sambungan bodi harus bekerja sama untuk mencapai kinerja kebocoran yang diperlukan.

Kelas pemutusan yang diperlukan harus diidentifikasi dalam lembar data katup dan dikonfirmasi melalui prosedur pengujian yang sesuai.

Fungsi Blokir dan Pendarahan

Pengaturan block-and-bleed dapat membantu mengisolasi saluran dan melepaskan tekanan dari rongga katup. Ini berguna selama pemeliharaan, inspeksi, dan isolasi sistem.

Konfigurasi block-and-bleed yang tepat harus dipastikan untuk desain katup yang dipilih.

Pereda Tekanan Rongga Diri

Perubahan suhu atau media proses yang terperangkap dapat menyebabkan penumpukan tekanan di dalam rongga katup. Desain kursi yang dapat melepaskan diri dapat membantu mengelola tekanan ini dalam kondisi pengoperasian yang ditentukan.

Batang Anti Ledakan

Batang anti-ledakan membantu mencegah batang terlontar dari badan katup ketika ada tekanan internal. Ini adalah fitur keselamatan penting untuk layanan gas dan hidrokarbon bertekanan tinggi.

Desain Anti-Statis

Listrik statis dapat menimbulkan risiko penyalaan saat katup menangani gas atau hidrokarbon yang mudah terbakar. Desain anti-statis memberikan kontinuitas listrik antara bola, batang, dan badan katup.

Pengoperasian Gearbox atau Aktuator

Katup bola besar atau bertekanan tinggi mungkin memerlukan kotak roda gigi, aktuator pneumatik, aktuator hidrolik, atau aktuator listrik karena torsi pengoperasiannya.

Aktuator harus dipilih berdasarkan:

• Torsi katup

• Tekanan dan suhu

• Frekuensi operasi

• Persyaratan gagal-terbuka atau gagal-tertutup

• Persyaratan penutupan darurat

• Klasifikasi area berbahaya

• Tersedia daya atau udara instrumen

Persyaratan NACE, API dan Aman dari Kebakaran

Katup bola port penuh baja karbon mungkin diperlukan untuk memenuhi beberapa standar secara bersamaan. Standar-standar ini tidak boleh diperlakukan sebagai sesuatu yang dapat dipertukarkan.

Persyaratan NACE

Persyaratan NACE fokus pada kesesuaian material untuk layanan asam. Spesifikasi yang berlaku dapat menentukan tingkatan material, batas kekerasan, perlakuan panas, pengujian dan dokumentasi.

Persyaratan pastinya harus dinyatakan dalam spesifikasi pembelian dan bukan hanya dikomunikasikan sebagai "katup NACE."

API 6D

API 6D umumnya dikaitkan dengan katup pipa dan mencakup persyaratan yang berkaitan dengan desain, manufaktur, pengujian, dan dokumentasi.

Katup bola pipa dapat dirancang sesuai dengan API 6D dan juga memerlukan NACE terpisah dan kepatuhan keselamatan kebakaran.

API 607 ​​dan API 6FA

Sertifikasi tahan api memverifikasi kinerja katup setelah terpapar api sesuai dengan standar pengujian yang berlaku.

Untuk perbandingan praktis, baca artikel DIDTEK tentang Katup Bola Aman Api: Persyaratan API 607 ​​dan API 6FA.

API 607 ​​dan API 6FA harus ditentukan sesuai dengan jenis katup, aplikasi dan persyaratan proyek. Pernyataan seperti "desain tahan api" tidak secara otomatis dianggap sebagai bukti kinerja bersertifikat tahan api.

Referensi Katup Bola NACE

DIDTEK menyediakan katup bola NACE dengan trim NACE, matriks nikel dan dudukan grafit, serta desain bola mengambang krom F316.

Halaman produk mencantumkan API 6D, BS 5351, ASME B16.34, API 607 ​​dan API 598 di antara referensi desain, keselamatan kebakaran, dan pengujian. Namun, persyaratan akhir NACE harus selalu diperiksa berdasarkan lembar data proyek dan sertifikat yang diperlukan.

Port Penuh vs Katup Bola Port Tereduksi

Pilihan yang tepat tergantung pada desain pipa. Katup port yang diperkecil mungkin cocok jika kehilangan tekanan dan pigging tidak terlalu penting. Katup port penuh sering kali lebih disukai ketika kapasitas aliran, pembersihan pipa, atau pembatasan minimum penting.

Cara Menentukan Valve yang Tepat

Sebelum memesan katup bola port penuh baja karbon dengan kepatuhan NACE, berikan informasi berikut:

1. Ukuran nominal
   Tentukan ukuran pipa dan apakah diperlukan lubang port penuh.

2. Kelas tekanan
   Termasuk tekanan operasi normal, tekanan desain, dan kelas tekanan ASME yang diperlukan.

3. Suhu pengoperasian
   Nyatakan suhu normal, minimum dan maksimum.

4. Media proses
   Identifikasi gas atau cairan, termasuk konsentrasi hidrogen sulfida, kandungan air dan kontaminan.

5. Bahan bodi
   Tentukan grade baja karbon dan standar material yang diperlukan.

6. Persyaratan NACE
   Identifikasi NACE yang berlaku atau spesifikasi layanan sumber khusus proyek.

7. Bahan dudukan dan segel
   Pastikan kompatibilitas dengan kondisi media, suhu, tekanan, dan dekompresi.

8. Struktur katup
   Pilih konstruksi mengambang atau dipasang di trunnion berdasarkan ukuran, tekanan, dan torsi pengoperasian.

9. Sambungan akhir
   Tentukan jenis sambungan bergelang, dilas butt, RTJ, atau lainnya.

10. Persyaratan keselamatan kebakaran
    Identifikasi apakah API 607, API 6FA atau standar keselamatan kebakaran lainnya diperlukan.

11. Pengaturan aktuator
    Pastikan pengoperasian manual, gearbox, pneumatik, hidrolik atau listrik.

12. Inspeksi dan dokumentasi
    Meminta sertifikat material, dokumentasi NACE, laporan uji tekanan, sertifikat tahan api, dan catatan proyek lainnya.

Kategori produk Katup Bola DIDTEK mencakup konfigurasi katup bola mengambang, dipasang di trunnion, masuk atas, dilas penuh, LNG, tiga arah, dan konfigurasi katup bola lainnya untuk aplikasi energi gas, minyak bumi, bahan kimia, dan hidrogen.

Pertanyaan yang Sering Diajukan

Apa itu katup bola port penuh baja karbon?

Ini adalah katup bola dengan badan baja karbon dan lubang internal yang kira-kira berukuran sama dengan pipa yang terhubung. Desainnya membantu mengurangi pembatasan aliran dan sering digunakan untuk isolasi pipa.

Apakah katup baja karbon secara otomatis memenuhi persyaratan NACE?

Tidak. Kepatuhan NACE bergantung pada kelengkapan material dan spesifikasi pabrikan, termasuk bodi, trim, kekerasan, perlakuan panas, jok, pengujian, dan dokumentasi yang diperlukan.

Apa itu katup servis gas asam?

Katup layanan gas asam dirancang dan ditentukan untuk sistem yang mengandung hidrogen sulfida atau kondisi layanan asam lainnya. Bahan katup harus dipilih untuk mengurangi risiko kerusakan akibat asam pada kondisi pengoperasian sebenarnya.

Mengapa menggunakan katup bola port penuh dalam pipa?

Desain port penuh dapat mengurangi kehilangan tekanan dan menyediakan jalur aliran yang lebih berkesinambungan. Mungkin juga lebih disukai untuk operasi pigging, pembersihan, dan inspeksi yang kompatibel.

Apakah katup bola trunnion cocok untuk servis NACE?

Katup bola yang dipasang di trunnion dapat digunakan dalam layanan NACE jika persyaratan material, trim, penyegelan, dan pengujiannya memenuhi spesifikasi layanan asam yang berlaku.

Informasi apa yang harus disertakan dalam pertanyaan katup bola NACE?

Penyelidikan harus mencakup ukuran, kelas tekanan, suhu, komposisi medium, konsentrasi hidrogen sulfida, kadar air, persyaratan port penuh atau dikurangi, bahan bodi dan trim, standar NACE yang berlaku, sambungan ujung dan persyaratan aktuator.

Kesimpulan

Katup bola port penuh baja karbon dengan kepatuhan NACE harus dipilih sebagai rakitan rekayasa yang lengkap. Baja karbon memberikan kekuatan bodi yang dibutuhkan, konstruksi port penuh membantu mengurangi pembatasan aliran, dan persyaratan NACE mengatasi kesesuaian katup untuk layanan gas asam.

Untuk spesifikasi yang dapat diandalkan, konfirmasikan lubang katup, material bodi dan trim, material dudukan dan pengepakan, kelas tekanan, persyaratan keselamatan kebakaran, pengaturan aktuator, dan dokumentasi layanan asam.

Dengan desain yang benar dan verifikasi spesifik proyek, katup bola port penuh baja karbon dapat memberikan isolasi yang dapat diandalkan untuk jaringan pipa, fasilitas minyak dan gas, pabrik petrokimia, dan sistem gas asam.
