Katup periksa adalah perangkat pengatur aliran otomatis yang memungkinkan fluida bergerak ke satu arah dan membantu menghentikannya mengalir mundur. Fungsi sederhana ini melindungi pompa, kompresor, saluran pipa, penukar panas, dan peralatan proses dari gangguan aliran balik dan tekanan. Jika Anda bertanya apa itu check valve , jawaban singkatnya adalah katup satu arah yang beroperasi secara independen. Cakram, bola, piston, atau pelatnya merespons perbedaan tekanan di saluran. Panduan ini menjelaskan cara kerja katup periksa, membandingkan desain utama, dan menguraikan kriteria pemilihan praktis untuk sistem industri.

Poin Penting

• Check valve adalah katup satu arah otomatis. Ini terbuka ketika tekanan hulu melebihi gaya penutupan dan menutup ketika aliran berhenti atau berbalik.

• Katup periksa, katup satu arah, dan katup satu arah biasanya menggambarkan fungsi dasar yang sama. Desain yang tepat tetap penting karena industri yang berbeda menggunakan terminologi yang berbeda.

• Desain utama meliputi katup ayun, wafer, angkat, pelat ganda, dan katup periksa piston. Masing-masing memiliki karakteristik aliran, instalasi, pemeliharaan, dan penurunan tekanan yang berbeda.

• Tekanan retak adalah tekanan hulu minimum yang diperlukan untuk mulai membuka katup. Hal ini berbeda dengan penurunan tekanan pada katup yang beroperasi penuh.

• Arah aliran yang benar dan orientasi pemasangan sangat penting. Katup periksa yang dipasang terbalik atau di luar orientasi yang diizinkan mungkin tidak melindungi sistem.

• Bahan, kelas tekanan, suhu, kebersihan cairan, ukuran saluran, dan risiko lonjakan arus semuanya harus ditinjau sebelum memesan. Katup berbiaya rendah bukanlah pilihan yang baik jika menimbulkan palu air atau seringnya perawatan.

Apa itu Katup Periksa?

Check valve adalah katup yang bekerja sendiri yang dirancang untuk memungkinkan aliran ke arah yang diinginkan sambil membatasi aliran ke arah yang berlawanan. Berbeda dengan katup gerbang, katup globe, atau katup bola, katup ini biasanya tidak memerlukan roda tangan, aktuator, atau sinyal operator untuk mengubah posisi. Elemen penutup yang bergerak merespons tekanan fluida, gravitasi, pegas, atau kombinasi gaya-gaya ini.

Dalam arah maju, tekanan pada saluran masuk menggerakkan piringan, pelat, bola, atau piston menjauh dari dudukannya. Hal ini menciptakan sebuah jalan terbuka. Ketika aliran hulu melambat, berhenti, atau berbalik arah, elemen penutup kembali menuju dudukan. Segel membatasi aliran balik dan melindungi peralatan di hilir atau hulu, tergantung pada pengaturan sistem.

Rangkaian katup periksa industri dari Didtek mencakup konfigurasi ayun, angkat, cakram miring, aliran aksial, kupu-kupu, vertikal, bergelang, dan ujung wafer. Desain terbaik bergantung pada ukuran saluran, fluida, tekanan, suhu, arah pemasangan, penurunan tekanan yang diijinkan, dan respons yang diperlukan terhadap pembalikan aliran.

Katup periksa umumnya merupakan perangkat isolasi atau perlindungan daripada katup pengatur aliran. Mereka dipilih untuk menghentikan aliran balik, bukan untuk memberikan pelambatan yang tepat. Mengoperasikan katup periksa standar dalam posisi terbuka sebagian yang tidak stabil dapat menyebabkan getaran, keausan cakram, kebisingan, dan kerusakan dudukan dini.

Terminologi Katup Periksa, Katup Satu Arah, dan Katup Satu Arah

Istilah katup , satu arah, katup satu arah , dan katup satu arah berkaitan erat. Semuanya mengacu pada katup yang dimaksudkan untuk memungkinkan aliran dalam satu arah dan membatasi aliran di arah lain. Istilah yang dipilih sering kali bergantung pada bahasa daerah, praktik industri, atau standar teknik yang berlaku.

Istilah-istilah ini tidak mengidentifikasi konstruksi internal. Katup periksa ayun, katup periksa angkat, katup periksa piston, atau katup periksa pelat ganda semuanya dapat disebut katup satu arah atau katup satu arah. Saat membeli, tentukan model bodi sebenarnya dan persyaratan pengoperasian daripada hanya mengandalkan namanya saja.

Misalnya, pembeli mungkin menelusuri "katup periksa katup satu arah" sedangkan gambar teknik menggunakan "NRV." Pemasok tetap harus mengonfirmasi apakah aplikasi tersebut memerlukan ayunan, wafer, pengangkat, piston, atau desain lainnya. Hal ini menghindari penerimaan katup yang menjalankan fungsi umum tetapi tidak sesuai dengan tata letak pipa, kecepatan aliran, kelas tekanan, atau rencana pemeliharaan.

Bagaimana Cara Kerja Katup Periksa?

Jawaban bagaimana cara kerja check valve dimulai dengan perbedaan tekanan pada elemen penutup. Katup terbuka ketika gaya hulu cukup tinggi untuk menjauhkan penutup dari dudukannya. Ini menutup ketika gaya hilir, gravitasi, gaya pegas, atau aliran balik menggerakkan penutup kembali ke tempat duduk.

Urutan operasi biasanya mencakup empat tahap:

1. Tidak ada aliran atau kondisi statis: Elemen penutup bertumpu pada dudukan. Katup biasanya tertutup, meskipun posisi pastinya bergantung pada desain dan pemasangan.

2. Tekanan ke depan meningkat: Tekanan masuk menciptakan gaya yang menggerakkan cakram, pelat, bola, atau piston menjauh dari dudukannya.

3. Aliran maju berlanjut: Elemen penutup tetap terbuka selama tekanan dan gaya aliran mencukupi. Bagian ini menyebabkan hilangnya tekanan.

4. Aliran berkurang atau terbalik: Elemen penutup bergerak menuju dudukan. Tindakan penutupan yang terkendali membantu membatasi aliran balik dan dapat mengurangi lonjakan tekanan.

Kecepatan penutupan itu penting. Jika elemen menutup terlalu lambat, sejumlah besar cairan dapat berbalik arah sebelum dudukan tercapai. Jika menutup terlalu cepat, sistem mungkin mengalami lonjakan tekanan yang disebut water hammer atau kejutan hidrolik. Geometri katup, pemilihan pegas, berat cakram, kecepatan aliran, tata letak perpipaan, dan lokasi katup semuanya mempengaruhi hasilnya.

Beberapa katup periksa menggunakan pegas untuk membantu penutupan. Yang lain terutama mengandalkan gravitasi, tekanan punggung, atau berat cakram. Desain pegas mungkin lebih fleksibel untuk orientasi tertentu, sedangkan desain yang bergantung pada gravitasi mungkin memerlukan pemasangan horizontal atau vertikal tertentu. Selalu konfirmasikan batasan orientasi pabrikan sebelum pemasangan.

Bagaimana Periksa Katup Mencegah Arus Balik

Aliran balik dapat terjadi ketika pompa berhenti, kompresor trip, saluran hilir menjadi bertekanan, atau dua sistem yang terhubung beroperasi pada tekanan berbeda. Tanpa katup periksa, fluida dapat mengalir mundur melalui pompa atau peralatan proses. Hal ini dapat menyebabkan putaran impeller ke arah yang salah, kontaminasi, hilangnya prime, ketidakstabilan tekanan, atau kerusakan pada peralatan yang terhubung.

Katup periksa mencegah urutan ini dengan menciptakan penghalang yang responsif terhadap tekanan. Saat tekanan ke depan turun, elemen penutup mendekati dudukan. Ketika tekanan hilir menjadi lebih besar dari tekanan hulu, elemen didorong ke posisi tertutup. Katup yang dipilih dengan benar akan menutup sebelum aliran balik menjadi parah dan mempertahankan kinerja kebocoran yang diperlukan.

Namun, tidak ada check valve yang dapat menghilangkan setiap kejadian hidrolik dengan sendirinya. Lokasi katup, karakteristik penutupan, panjang pipa, kompresibilitas fluida, inersia pompa, dan kontrol sistem semuanya mempengaruhi perilaku transien. Untuk sistem pemompaan atau saluran pipa yang kritis, para insinyur mungkin memerlukan studi dinamis, desain non-banting, mekanisme penutupan teredam, atau peralatan kontrol lonjakan tambahan.

Saat meninjau fungsi katup periksa , pertimbangkan tugas perlindungan penuh:

• Mencegah aliran balik melalui pompa dan kompresor.

• Membantu menjaga tekanan dalam pipa atau sirkuit cabang.

• Mencegah header memberi makan mesin yang menganggur.

• Mengurangi risiko kontaminasi silang proses.

• Mendukung operasi pompa paralel dan kompresor paralel.

• Membantu melindungi penukar panas, filter, meter, dan peralatan sensitif lainnya.

• Membatasi pengurasan atau aliran balik ketika sistem dimatikan.

Katup harus dipasang di lokasi yang benar untuk mencapai manfaat ini. Katup periksa yang ditempatkan terlalu jauh dari pompa, misalnya, mungkin tidak dapat menutup dengan cukup cepat untuk mencegah terjadinya aliran balik yang merusak.

Periksa Arah Aliran Katup

Setiap katup periksa memiliki arah aliran yang diinginkan. Biasanya ditunjukkan dengan anak panah yang dilemparkan, dicap, atau dilukis pada badan. Tanda panah harus mengarah dari saluran masuk yang dituju menuju saluran keluar yang dituju. Ini adalah salah satu pemeriksaan terpenting sebelum instalasi.

Arah aliran ditentukan oleh desain dudukan dan penutup. Pada katup periksa ayun, aliran maju mendorong cakram menjauh dari dudukannya. Pada katup periksa angkat atau piston, aliran maju menaikkan penutupan secara vertikal dari dudukannya. Dalam katup periksa wafer pelat ganda, tekanan maju membuka kedua pelat melawan gaya pegas. Memasang salah satu katup ini ke belakang dapat mencegah pembukaan atau kebocoran langsung.

Orientasi juga penting:

• Pemasangan horizontal: Umum untuk katup periksa ayun dan banyak desain bergelang.

• Aliran vertikal ke atas: Mungkin sesuai dengan katup periksa berbantuan angkat, piston, atau pegas tertentu.

• Aliran vertikal ke bawah: Seringkali tidak sesuai kecuali desain secara khusus mengizinkannya.

• Dekat pompa atau siku: Memerlukan perhatian terhadap turbulensi dan kondisi aliran yang stabil.

• Antara flensa wafer: Memerlukan pemusatan yang benar, jarak baut, dan pergerakan cakram.

Jangan berasumsi bahwa katup yang cocok untuk servis horizontal secara otomatis cocok untuk servis vertikal. Berat cakram, gaya pegas, geometri dudukan, dan kecepatan aliran minimum dapat mengubah performa. Lembar data produk harus menyatakan orientasi pemasangan yang diizinkan.

Jenis Katup Periksa Utama

Jenis katup periksa utama dibedakan berdasarkan cara elemen penutup bergerak dan responsnya terhadap aliran. Desain industri paling umum yang tercakup dalam panduan ini adalah katup ayun, wafer, angkat, pelat ganda, dan periksa piston.

Tidak ada satu pun tipe terbaik untuk setiap baris. Pilihan yang tepat menyeimbangkan perlindungan aliran balik, penurunan tekanan, ukuran saluran, kecepatan aliran, ruang pemasangan, pemeliharaan, dan biaya.

Katup Periksa Ayun

Katup ayun menggunakan cakram berengsel. Aliran ke depan mendorong cakram menjauh dari dudukannya. Ketika aliran melambat atau berbalik, cakram berayun kembali ke arah tempat duduk dan menutup saluran. Engsel dan cakram dapat dirancang untuk kondisi aliran berbeda, termasuk pengaturan standar, penyeimbang, cakram miring, atau teredam.

Pemilihan katup periksa ayun dari Didtek mencakup variasi industri seperti palu berat kaliber berat, baja tahan karat, jaket panas, flensa, pemberat penyeimbang, segel tekanan, dan desain tekanan tinggi. Variasi ini menunjukkan bahwa 'katup periksa ayun' merupakan kumpulan desain dan bukan satu spesifikasi tetap.

Katup periksa ayun sering dipertimbangkan untuk air, minyak, gas, uap, dan jalur proses umum. Mereka dapat memberikan jalur aliran yang relatif langsung ketika terbuka penuh. Versi flensa yang lebih besar mungkin praktis jika pipa memiliki cukup ruang untuk pergerakan cakram dan akses pemeliharaan.

Poin seleksi utama meliputi:

• Orientasi instalasi dan arah aliran yang diizinkan.

• Berat cakram dan susunan engsel.

• Kecepatan aliran minimum diperlukan untuk menjaga disk tetap stabil.

• Waktu penutupan dan risiko lonjakan arus balik.

• Bahan kursi dan persyaratan kebocoran.

• Kelas tekanan, suhu, dan sambungan ujung.

• Akses untuk pemeriksaan atau penggantian komponen cakram dan engsel.

Untuk sistem dengan pompa yang sering trip atau peralatan berputar yang sensitif, desain ayunan standar mungkin perlu dibandingkan dengan alternatif non-slam, tilting-disc, atau spring-assisted. Tujuannya tidak hanya untuk memblokir aliran balik tetapi juga untuk menutup dinamika sistem yang dapat diterima.

Katup Periksa Wafer

Katup periksa wafer dipasang di antara dua flensa pipa. Bodinya yang tipis dan dimensi tatap muka yang pendek dapat mengurangi ruang dan bobot pemasangan dibandingkan dengan beberapa desain bodi bergelang. Tergantung pada konstruksinya, penutupnya dapat berupa cakram tunggal, cakram pengangkat, cakram miring, atau pelat ganda.

Rangkaian katup periksa wafer mencakup pelat tunggal, pelat ganda, tipe angkat, penyegelan logam, baja tempa, baja tahan karat, dan konfigurasi industri lainnya. Saat memilih katup wafer, pastikan bodinya kompatibel dengan flensa yang berpasangan dan cakram atau pelat memiliki jarak yang cukup di dalam pipa.

Pemeriksaan instalasi penting meliputi:

1. Konfirmasikan standar flensa, ukuran nominal, kelas tekanan, dan pengaturan paking.

2. Periksa diameter dalam pipa minimum dan maksimum katup.

3. Pastikan baut tidak mengganggu pergerakan cakram atau komponen pegas.

4. Pusatkan katup secara akurat di antara flensa.

5. Hindari memasang katup tepat di bagian hilir turbulensi parah kecuali desainnya memungkinkan.

6. Verifikasi apakah katup mendukung orientasi horizontal, vertikal ke atas, atau lainnya.

Konstruksi wafer menarik jika ruangnya terbatas, namun bodinya yang pendek tidak menghilangkan kebutuhan akan tinjauan aliran dan pemeliharaan yang tepat. Katup yang sulit dilepas di antara flensa tetap dapat meningkatkan biaya siklus hidup, terutama pada layanan yang kotor atau korosif.

Angkat Katup Periksa

Katup periksa angkat menggunakan cakram atau piston terpandu yang bergerak menjauhi dan menuju tempat duduk secara vertikal. Tekanan ke depan mengangkat elemen penutup. Tekanan balik, gravitasi, dan terkadang pegas mengembalikannya ke posisi tertutup. Gerakan yang dipandu dapat memberikan tempat duduk yang stabil, namun katup biasanya memerlukan perhatian pada orientasi pemasangan.

Rangkaian produk katup periksa angkat mencakup contoh baja tuang, DIN, tekanan tinggi, dan gaya piston. Halaman ini juga mencantumkan produk seperti katup periksa piston dupleks 2205 dan katup periksa bergelang Monel bertekanan tinggi, yang menunjukkan bagaimana desain katup periksa terpandu dapat disesuaikan dengan bahan dan layanan yang berbeda.

Katup periksa angkat mungkin cocok untuk aplikasi proses uap, gas, cairan, dan tekanan tinggi di mana jalur dan orientasi aliran dapat diterima. Dibandingkan dengan beberapa desain ayunan, penutupan terpandu dapat memberikan gerakan positif ke arah tempat duduk. Dampaknya mungkin berupa jalur aliran yang lebih terbatas dan penurunan tekanan yang lebih tinggi, tergantung pada pola bodi dan pergerakan cakram.

Tinjau hal berikut sebelum memilih desain lift:

• Apakah katup ditujukan untuk servis horizontal atau vertikal.

• Kecepatan aliran yang diperlukan dan tekanan minimum untuk pembukaan yang stabil.

• Penurunan tekanan pada aliran normal dan maksimum.

• Keausan kursi disebabkan oleh benda padat atau bersepeda berulang kali.

• Bahan piston, pemandu, pegas, dan jok.

• Akses untuk pembersihan dan pemeliharaan.

Katup periksa angkat tidak boleh dipilih hanya dari ukuran nominalnya. Pergerakan jalur internal dan penutupan dapat mempengaruhi kapasitas aliran dan respons terhadap kondisi aliran rendah.

Katup Periksa Wafer Pelat Ganda

Katup periksa wafer pelat ganda menggunakan dua pelat setengah lingkaran yang dipasang di sekitar engsel atau poros tengah. Pegas membantu menggerakkan pelat menuju posisi tertutup. Tekanan ke depan membuka pelat, sedangkan tekanan balik dan gaya pegas menutupnya. Desainnya seringkali kompak dan ringan, sehingga berguna jika panjang pemasangan dan berat katup harus dikontrol.

Rangkaian katup periksa wafer pelat ganda Didtek mencakup baja tahan karat CF8M, baja tempa, tanpa penahan, API 594, dan konfigurasi pelat ganda lainnya. Daftar produk menunjukkan bahwa material, kelas tekanan, desain penahan, desain kursi, dan kepatuhan standar dapat sangat bervariasi antar model.

Desain pelat ganda sering kali dievaluasi untuk air, minyak, gas, kimia, kelautan, HVAC, dan perpipaan proses. Penutupan dengan bantuan pegas dapat membantu mengurangi perjalanan aliran balik, namun kinerja sebenarnya bergantung pada pegas, massa cakram, kecepatan aliran, lokasi katup, dan dinamika sistem.

Keuntungannya mungkin termasuk:

• Dimensi tatap muka yang ringkas.

• Bobot terpasang lebih rendah dibandingkan beberapa katup periksa bergelang konvensional.

• Aksi penutupan dengan bantuan pegas.

• Kesesuaian untuk banyak pengaturan flensa wafer.

• Tersedia konfigurasi dudukan logam dan dudukan empuk.

Batasan potensial mencakup kepekaan terhadap serpihan, keausan pegas, jarak bebas cakram, dan aliran rendah atau tidak stabil. Periksa data aliran minimum pabrikan dan petunjuk pemasangan, terutama bila katup dipasang dekat dengan pelepasan pompa, siku, peredam, atau katup kontrol.

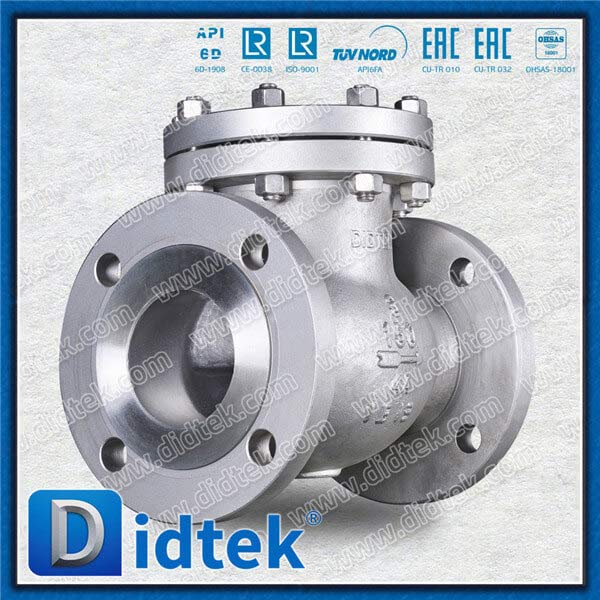

Katup Periksa Piston

Katup periksa piston menggunakan piston atau sumbat terpandu yang bergerak sepanjang sumbu aliran atau tegak lurus dengan dudukannya, tergantung pada desainnya. Piston mungkin didukung oleh pegas, gravitasi, atau tekanan fluida. Gerakan terpandu dapat membantu menjaga keselarasan dan memberikan tempat duduk yang terkontrol dalam aplikasi proses atau tekanan tinggi tertentu.

Katup periksa piston biasanya dipertimbangkan ketika sistem memerlukan penutupan yang lebih terpandu daripada yang dapat disediakan oleh cakram ayun sederhana. Mereka dapat digunakan dalam layanan uap, gas, cairan, pelepasan pompa, dan tekanan tinggi. Kesesuaiannya bergantung pada penurunan tekanan, kecepatan aliran, suhu, piston dan bahan pemandu, serta orientasi pemasangan yang diizinkan.

Karena piston dan pemandu menciptakan permukaan internal, katup mungkin lebih sensitif terhadap cairan yang terkontaminasi dibandingkan desain ayunan full-passage yang sederhana. Benda padat, kerak, dan produk korosi dapat membatasi pergerakan. Jika saluran membawa partikel, tanyakan tentang jarak bebas, keausan permukaan, pembilasan, dan interval perawatan.

Untuk desain piston, konfirmasikan:

• Arah aliran dan posisi pemasangan.

• Tekanan pembukaan dan tekanan retak.

• Penurunan tekanan di seluruh rentang operasi.

• Pertimbangan material pegas dan kelelahan.

• Kompatibilitas material jok dan piston.

• Prosedur pemeriksaan dan penggantian.

Penurunan Tekanan dan Tekanan Retak

Dua istilah yang sangat penting ketika membandingkan katup periksa: penurunan tekanan dan tekanan retak.

Penurunan tekanan adalah perbedaan antara tekanan hulu dan hilir ketika fluida mengalir melalui katup yang terbuka atau terbuka sebagian. Setiap katup periksa menimbulkan kehilangan tekanan karena aliran melewati elemen penutup dan melalui badan internal. Penurunan tekanan yang berlebihan dapat mengurangi efisiensi pompa, meningkatkan biaya pengoperasian, membatasi kapasitas aliran, dan menimbulkan kecepatan atau kebisingan yang tidak diinginkan.

Tekanan retak adalah perbedaan tekanan hulu minimum yang diperlukan untuk mulai menggerakkan elemen penutup menjauh dari dudukannya. Katup periksa tekanan retak rendah dapat terbuka pada perbedaan tekanan yang kecil. Ini mungkin berguna dalam sirkuit tekanan rendah, sistem umpan gravitasi, saluran hisap pompa, atau aplikasi di mana tekanan diferensial yang tersedia terbatas.

Tekanan retak yang rendah belum tentu ideal. Jika katup terbuka terlalu mudah pada aliran yang tidak stabil, piringan atau pelat dapat bergetar. Flutter dapat menimbulkan kebisingan, getaran, keausan, dan penyegelan yang tidak dapat diandalkan. Katup harus terbuka cukup pada aliran normal agar tetap stabil, tidak hanya mulai terangkat.

Saat meninjau data kinerja, tanyakan:

• Tekanan retak pada orientasi pemasangan yang ditentukan.

• Penurunan tekanan pada aliran normal, minimum, dan maksimum.

• Koefisien aliran atau data kapasitas setara jika tersedia.

• Kecepatan aliran stabil minimum.

• Waktu penutupan atau informasi respons dinamis.

• Kinerja kebocoran setelah pengoperasian berulang.

Keseimbangan yang benar adalah katup yang dapat membuka dengan baik, beroperasi dengan stabil, menghasilkan kehilangan tekanan yang dapat diterima, dan menutup sebelum aliran balik menjadi merusak.

Bahan Katup Periksa dan Kelas Tekanan

Pemilihan material harus mengikuti fluida, suhu, tekanan, lingkungan korosi, dan masa pakai yang diharapkan. Bahan badan katup periksa yang umum meliputi baja karbon, baja tempa, baja tahan karat, baja tahan karat dupleks, paduan nikel, perunggu, dan bahan non-logam pilihan untuk layanan tekanan rendah yang sesuai.

Trim yang dibasahi harus ditinjau bersama dengan bodi. Bahan cakram, pelat, piston, engsel, pegas, dudukan, poros, pengikat, dan paking dapat menentukan kompatibilitas katup yang sebenarnya. Bodi tahan karat tidak menjamin bahwa setiap pegas atau dudukan internal cocok untuk servis klorida, asam, pengoksidasi, atau suhu tinggi.

Kelas tekanan juga harus diperlakukan sebagai peringkat desain yang lengkap dan bukan sebagai label PSI maksimum yang sederhana. Tergantung pada proyeknya, spesifikasinya mungkin menggunakan ASME Kelas 150, 300, 600, 900, 1500, atau 2500, atau sebutan PN di bawah sistem perpipaan lain. Tekanan yang diijinkan biasanya berubah seiring dengan material tubuh dan suhu.

Periksa item ini bersama-sama:

Badan yang ditempa dapat dipertimbangkan untuk layanan tertentu dengan lubang kecil atau tekanan tinggi, sedangkan badan cor mungkin praktis untuk ukuran yang lebih besar dan jalur yang rumit. Pilihan yang tepat bergantung pada standar proyek, rute produksi, persyaratan inspeksi, dan kondisi layanan.

Standar Katup Periksa: API 594, API 602, dan API 6D

Standar membantu menentukan desain, dimensi, material, pengujian, dan ekspektasi kinerja. Standar yang berlaku harus dikonfirmasi dalam lembar data katup proyek dan spesifikasi pembelian.

API 594

API 594 umumnya dikaitkan dengan katup periksa seperti desain wafer, lug, pelat ganda, dan cakram miring. Hal ini sering dijadikan referensi ketika proyek memerlukan konstruksi katup periksa yang kompak untuk perpipaan industri. Konfirmasikan edisi spesifik, kisaran ukuran, kelas tekanan, bahan, pengujian, dan persyaratan tambahan.

API 602

API 602 dikaitkan dengan gerbang baja kompak, globe, dan katup periksa untuk aplikasi lubang kecil tertentu. Ini mungkin relevan untuk desain katup periksa yang ditempa atau kompak dimana proyek memerlukan standar ini. Katup harus diperiksa sesuai dengan cakupan dan persyaratan spesifikasi pembelian.

API 6D

API 6D umumnya digunakan untuk katup pipa dan sistem perpipaan, termasuk desain katup periksa yang berlaku. Sebuah proyek mungkin mereferensikan API 6D ketika isolasi pipa, pengujian, dokumentasi, dan persyaratan fungsional penting. Pemasok harus mengidentifikasi persyaratan mana yang berlaku untuk katup yang ditawarkan dan memberikan catatan yang diperlukan.

Standar lain mungkin juga relevan. Ini dapat mencakup ASME B16.34 untuk desain katup dan pertimbangan tekanan-suhu, ASME B16.5 atau B16.47 untuk flensa, ASME B16.10 untuk dimensi tatap muka, API 598 untuk inspeksi dan pengujian, dan persyaratan keselamatan kebakaran atau emisi buronan ketika layanan memintanya.

Jangan berasumsi bahwa suatu katup memenuhi standar hanya karena kategori produk menggunakan nama yang mirip. Konfirmasikan standar, edisi, ruang lingkup, kelas tekanan, tingkat material, rencana inspeksi, dan persyaratan sertifikat secara tertulis.

Aplikasi Katup Periksa Industri

Katup periksa digunakan di banyak industri karena perlindungan aliran balik diperlukan baik di jalur utilitas sederhana maupun sistem proses yang diatur secara ketat. Didtek Solusi katup industri mencakup bidang aplikasi termasuk gas industri, kelautan, dan pembangkit listrik, sementara kategori katup periksanya juga mengidentifikasi minyak dan gas, farmasi, pengolahan air, sirkulasi kolam, HVAC, dan sistem proses industri.

Minyak dan Gas

Katup periksa dapat melindungi pompa, kompresor, saluran pipa, peralatan pemrosesan gas, dan sistem injeksi. Pemilihan material mungkin perlu mempertimbangkan hidrokarbon, komponen asam, siklus tekanan, keselamatan kebakaran, emisi yang cepat hilang, dan kondisi suhu rendah.

Sistem Pengolahan Air dan Pompa

Saluran pembuangan pompa sering kali menggunakan katup periksa untuk mencegah air mengalir mundur melalui pompa. Kimia air, padatan tersuspensi, penyalaan pompa, lonjakan tekanan, dan akses pemeliharaan harus ditinjau. Katup yang menutup terlalu lambat dapat menyebabkan putaran terbalik atau menimbulkan kejutan hidrolik yang berlebihan.

Pembangkit Listrik

Air umpan, air pendingin, kondensat, uap, bahan bakar, dan sistem tambahan mungkin memerlukan struktur dan bahan katup periksa yang berbeda. Persyaratan suhu, kelas tekanan, siklus termal, dan kebocoran sangat penting dalam layanan yang berhubungan dengan uap.

Proses Farmasi dan Higienis

Katup harus sesuai dengan persyaratan kebersihan, kemampuan drainase, material, penyelesaian permukaan, dan pengendalian kontaminasi pada proses. Konstruksi yang benar mungkin berbeda dari katup industri standar yang digunakan di jalur utilitas.

Pengolahan Kimia

Konsentrasi bahan kimia, suhu, toksisitas, padatan, dan mekanisme korosi menentukan pemilihan bodi, trim, dudukan, dan paking. Bahan bodi yang kompatibel saja tidak cukup jika jok atau pegas rentan.

Sistem Kelautan dan Lepas Pantai

Aplikasi kelautan mungkin memerlukan konstruksi kompak, ketahanan terhadap korosi, pengoperasian yang andal, keselamatan kebakaran, dan akses inspeksi. Air asin, getaran, ruang terbatas, dan lokasi peralatan terpencil dapat mempengaruhi pemilihan akhir.

Halaman produk Didtek menyediakan akses ke kategori katup industri yang lebih luas untuk proyek yang memerlukan katup periksa untuk bekerja dengan sistem katup gerbang, globe, bola, kupu-kupu, atau lainnya.

Cara Memilih Check Valve yang Tepat

Gunakan alur kerja berikut saat memilih katup periksa untuk jalur baru atau proyek pengganti.

1. Definisikan fluida

Identifikasi medium, fasa, konsentrasi, viskositas, padatan, komponen korosif, toksisitas, dan sifat mudah terbakar. Catat apakah cairan tersebut mengandung gelembung gas, partikel tersuspensi, senyawa pembentuk kerak, atau bahan kimia pembersih.

2. Tentukan tekanan dan suhu

Buat daftar tekanan normal, minimum, maksimum, desain, pengujian, pengaktifan, pematian, dan transien. Catat suhu minimum dan maksimum, siklus termal, kondisi sekitar, dan paparan api atau kriogenik apa pun.

3. Pilih arah dan orientasi aliran yang diinginkan

Konfirmasikan panah badan, susunan horizontal atau vertikal, ruang pipa yang tersedia, dan apakah gaya gravitasi atau pegas diperlukan untuk penutupan yang andal.

4. Bandingkan jenis katup

Bandingkan desain ayunan, wafer, angkat, pelat ganda, dan piston menurut ukuran saluran, penurunan tekanan, tekanan retak, kecepatan aliran, perilaku penutupan, akses perawatan, dan biaya.

5. Tinjau risiko arus balik dan lonjakan

Pertimbangkan trip pompa, penghentian kompresor, drainase kolom, peralatan paralel, dan kemungkinan water hammer. Desain penutupan non-banting atau teredam mungkin diperlukan untuk sistem sensitif.

6. Pilih bahan bodi, trim, dan jok

Konfirmasikan kompatibilitas dengan cairan dan suhu. Sertakan bahan pegas, engsel, poros, cakram, pelat, piston, paking, dan pengikat dalam ulasan.

7. Konfirmasikan kelas tekanan dan sambungannya

Cocokkan katup dengan kelas perpipaan, standar flensa, ukuran nominal, ketebalan dinding, paking, pola baut, dan dimensi tatap muka. Untuk katup wafer, verifikasi jarak bebas cakram dan kompatibilitas flensa.

8. Periksa data kinerja

Minta tekanan retak, data penurunan tekanan, aliran stabil minimum, kinerja kebocoran, respons penutupan, dan orientasi pemasangan yang diizinkan.

9. Menetapkan standar dan dokumentasi

Sebutkan API 594, API 602, API 6D, ASME, pengujian, sertifikat material, inspeksi, pelapisan, ketertelusuran, dan persyaratan khusus proyek apa pun yang berlaku.

10. Rencanakan pemasangan dan pemeliharaan

Pastikan katup dapat dipasang, dilepas, diperiksa, dan diuji tanpa menimbulkan akses yang tidak aman atau waktu henti yang berlebihan. Pertimbangkan suku cadang, penggantian gasket, pembersihan, dan modifikasi saluran di masa mendatang.

Instalasi dan Pemeliharaan

Sebelum pemasangan, verifikasi label katup, ukuran, kelas tekanan, material, panah aliran, dudukan, dan orientasi. Periksa bodi dan permukaan segel dari kerusakan. Hapus kotoran, terak las, kerak, dan benda asing dari pipa. Kotoran dapat menghalangi cakram, pelat, atau piston mencapai jok.

Sejajarkan pipa sebelum mengencangkan baut flensa. Jangan memaksakan pipa pada posisinya dengan menggunakan katup sebagai tuas. Untuk desain wafer, pusatkan badan dengan hati-hati dan pastikan bahwa cakram atau pelat dapat bergerak bebas. Ikuti urutan pengencangan baut dan persyaratan paking dari pabrikan.

Jika memungkinkan, hindari menempatkan katup periksa langsung pada saluran keluar pompa, siku, peredam, atau katup kontrol jika turbulensi yang diakibatkannya dapat menyebabkan ketidakstabilan cakram. Panjang lurus yang diperlukan tergantung pada desain katup dan pengaturan sistem. Gunakan petunjuk pemasangan dan tinjauan teknik dari pabriknya.

Setelah pemasangan, uji saluran sesuai dengan prosedur yang disetujui. Pastikan katup terbuka pada aliran yang diharapkan dan menutup tanpa suara bising, getaran, atau water hammer yang tidak normal. Jangan melebihi batas tekanan atau suhu katup selama pengujian.

Perawatan harus mencakup inspeksi visual, pemeriksaan kebocoran eksternal, kebisingan yang tidak biasa, getaran, korosi, dan bukti pergerakan yang tidak stabil. Untuk desain yang mudah dijangkau, periksa engsel, poros, pegas, dudukan, pelat, cakram, atau piston selama penghentian yang direncanakan. Dalam layanan kotor, tentukan apakah diperlukan pembilasan, penyaringan, pembersihan, atau pemeriksaan yang lebih sering.

Sebelum melepas katup periksa, isolasi dan kurangi tekanan saluran. Periksa tekanan yang terperangkap di antara titik isolasi. Kuras, keluarkan, bersihkan, dan pastikan energi nol sebelum melonggarkan baut atau membuka bodi. Katup periksa mencegah aliran balik, namun ini bukan pengganti prosedur isolasi dan penguncian penuh.

Masalah Umum Katup Periksa

Aliran balik berlanjut setelah dimatikan

Kemungkinan penyebabnya antara lain pemasangan yang salah, permukaan dudukan yang rusak, serpihan, engsel yang aus, piston macet, gaya penutupan yang tidak memadai, atau letak katup yang terlalu jauh dari peralatan yang dilindungi. Periksa panah aliran, orientasi, kondisi internal, dan respons penutupan.

Katup bergetar atau bergetar

Obrolan dapat disebabkan oleh aliran yang rendah atau tidak stabil, kecepatan yang berlebihan, ukuran yang salah, turbulensi, gaya pegas yang lemah, atau piringan yang tidak mencapai posisi terbuka yang stabil. Tinjau rentang aliran dan lokasi pemasangan sebelum mengganti katup dengan ukuran lebih besar.

Penurunan tekanan terlalu tinggi

Katup mungkin berukuran terlalu kecil, terbuka sebagian, terhalang, atau menggunakan pola badan dengan saluran yang terbatas. Bandingkan data penurunan tekanan dengan laju aliran aktual. Katup yang lebih besar tidak selalu menjadi solusi jika kecepatan sistem dan desain penutupan tidak sesuai.

Katup tidak terbuka

Katup dapat dipasang terbalik, beroperasi di bawah tekanan retaknya, tersumbat oleh serpihan, atau dipasang dengan orientasi yang mencegah penutupan terangkat atau berayun. Periksa panah badan dan petunjuk pemasangan terlebih dahulu.

Terjadi palu air

Penutupan mungkin terlalu lambat atau terlalu cepat untuk sistem. Inersia pompa, panjang pipa, kecepatan fluida, dan lokasi katup dapat berkontribusi. Tinjauan transien hidraulik mungkin diperlukan untuk menentukan apakah katup periksa, perangkat peredam, bejana udara, tangki lonjakan, atau urutan kontrol yang berbeda sudah sesuai.

FAQ

Apa itu katup periksa?

Check valve adalah katup otomatis yang memungkinkan aliran dalam satu arah dan membatasi aliran balik. Ia menggunakan cakram, pelat, bola, piston, atau elemen penutup lainnya yang merespons tekanan, gravitasi, dan gaya pegas.

Apa fungsi katup periksa dalam sistem pompa?

Ini membantu mencegah air atau cairan proses mengalir mundur melalui pompa ketika pompa berhenti atau tekanan hilir menjadi lebih tinggi. Hal ini dapat membantu melindungi pompa, menjaga tekanan sistem, dan mengurangi putaran terbalik.

Bagaimana cara kerja katup periksa tanpa aktuator?

Perbedaan tekanan dalam pipa menggerakkan elemen penutup. Tekanan ke depan membuka saluran, sedangkan tekanan balik, gravitasi, atau pegas mengembalikan elemen ke dudukan. Oleh karena itu katup beroperasi secara otomatis.

Apakah check valve sama dengan katup satu arah?

Di sebagian besar aplikasi umum, ya. "Katup satu arah" menjelaskan fungsinya, sedangkan "katup periksa" adalah istilah umum industri. "Katup satu arah" dan "katup periksa satu arah" juga digunakan untuk tujuan umum yang sama.

Katup periksa manakah yang terbaik untuk mencegah palu air?

Tidak ada jawaban universal. Desain penutupan cepat, bantuan pegas, non-banting, pelat ganda, aliran aksial, atau teredam dapat dievaluasi tergantung pada sistemnya. Data pompa, tata letak pipa, kecepatan aliran, dan analisis transien harus memandu pilihan.

Apa itu tekanan retak?

Tekanan retak adalah perbedaan tekanan hulu minimum yang diperlukan untuk mulai membuka katup periksa. Hal ini tidak sama dengan penurunan tekanan selama pengoperasian normal. Nilai yang diperlukan tergantung pada desain penutupan, pegas, orientasi, dan aplikasi.

Apakah check valve bisa dipasang secara vertikal?

Ada yang bisa, tapi arahan yang diizinkan itu penting. Katup pengangkat, piston, atau pelat ganda yang dibantu pegas dapat mendukung orientasi yang tidak dimiliki oleh katup ayun yang bergantung pada gravitasi. Konfirmasikan instruksi pemasangan dari pabriknya sebelum menempatkan katup pada garis vertikal.

Apa perbedaan antara katup periksa ayun dan katup periksa pelat ganda?

Katup periksa ayun menggunakan satu cakram berengsel, sedangkan katup periksa pelat ganda menggunakan dua pelat berbantuan pegas. Desain ayunan mungkin menawarkan jalur aliran langsung pada jalur yang sesuai, sedangkan desain pelat ganda seringkali lebih kompak dan dapat menutup dengan cepat. Pilihan terbaik bergantung pada kebutuhan aliran, ruang, lonjakan arus, dan pemeliharaan.

Kapan saya harus memilih katup periksa angkat atau piston?

Pertimbangkan desain lift atau piston ketika penutupan terpandu, layanan tekanan, atau orientasi tertentu diperlukan. Periksa juga penurunan tekanan, kecepatan aliran, tekanan retak, kebersihan fluida, material dudukan, dan akses perawatan.

Standar apa yang harus ditentukan untuk katup periksa industri?

Standar yang berlaku tergantung pada desain dan proyek. API 594 mungkin relevan untuk katup periksa wafer, pelat ganda, dan cakram miring. API 602 mungkin berlaku untuk katup periksa baja tempa kompak tertentu, sedangkan API 6D umumnya digunakan untuk desain katup pipa yang berlaku. Konfirmasikan cakupan, edisi, pengujian, materi, dan dokumentasi yang tepat dengan spesifikasi proyek.

Kesimpulan

Memahami apa itu check valve adalah langkah pertama dalam memilih perangkat proteksi aliran balik yang tepat. Katup satu arah, katup satu arah, atau katup satu arah dapat menjalankan fungsi dasar yang sama, tetapi konstruksi ayun, wafer, angkat, pelat ganda, dan piston berperilaku berbeda. Tinjau arah aliran, penurunan tekanan, tekanan retak, respons penutupan, material, kelas tekanan, orientasi pemasangan, dan standar API yang berlaku sebelum memesan. Dengan tinjauan proses dan perpipaan yang lengkap, katup periksa industri dapat melindungi peralatan, menstabilkan aliran, dan memberikan layanan otomatis yang andal.
