Otomatisasi katup memiliki risiko yang sangat besar di lingkungan industri modern. Memilih jenis aktuator yang salah sering kali memicu kegagalan dini, waktu henti yang tidak terduga, atau bahaya keselamatan yang parah di jalur proses kritis. Insinyur tidak bisa menebak ketika menentukan komponen penting ini.
Baik sistem pneumatik maupun listrik pada akhirnya memutar katup untuk mengontrol aliran fluida. Namun, desain mekanis yang mendasarinya menentukan kebutuhan infrastruktur, siklus pemeliharaan, dan batasan operasional yang sangat berbeda. Menentukan sumber listrik yang tidak tepat sering kali memaksa pembangkit listrik melakukan retrofit struktural yang mahal di kemudian hari.
Panduan komprehensif ini menguraikan realitas teknis dari kedua opsi utama. Kami akan mengeksplorasi keunggulan struktural spesifiknya, keterbatasan lingkungan, dan risiko implementasi yang tersembunyi. Anda akan mendapatkan kerangka kerja tepat yang diperlukan untuk menyelesaikan spesifikasi pengadaan Anda dengan keyakinan penuh.
Katup bola pneumatik menawarkan kecepatan siklus yang cepat, biaya per unit awal yang lebih rendah, dan keamanan yang melekat di lingkungan berbahaya, namun memerlukan infrastruktur udara bertekanan yang andal.
Katup bola yang digerakkan secara elektrik memberikan modulasi yang presisi dan konsumsi energi yang lebih rendah dari waktu ke waktu, menjadikannya ideal untuk lokasi terpencil tanpa pasokan udara.
Faktor penentu sering kali bergantung pada tiga variabel: ketersediaan utilitas, kecepatan pengoperasian yang diperlukan, dan persyaratan status failsafe default.
Katup manual menciptakan hambatan besar dalam operasi yang dapat diskalakan. Mereka memperkenalkan kesalahan manusia ketika proses memerlukan kontrol cairan yang tepat. Unit yang dioperasikan dengan tangan tidak bisa bereaksi cukup cepat selama keadaan darurat. Peningkatan ke katup bola yang digerakkan akan mengatasi penundaan operasional ini dengan segera.
Sistem yang digerakkan terhubung langsung ke Programmable Logic Controllers (PLC) dan jaringan kontrol terdistribusi. Integrasi yang lancar ini memungkinkan pengurutan otomatis, penghentian darurat instan, dan pemantauan jarak jauh yang komprehensif. Operator pabrik dapat mengendalikan lusinan persimpangan penting dari satu antarmuka pusat. Hal ini menghilangkan kebutuhan personel untuk mengakses secara fisik daerah berbahaya atau terpencil.
Setelah Anda memutuskan untuk mengotomatiskan saluran, pilihan teknik terbagi menjadi dua sumber daya utama. Anda harus memilih antara udara terkompresi dan arus listrik. Setiap sumber energi secara drastis mengubah kebutuhan instalasi Anda. Anda harus menyelaraskan pilihan ini dengan utilitas pabrik yang ada. Memasang infrastruktur utilitas baru khusus untuk beberapa katup jarang membenarkan belanja modal.

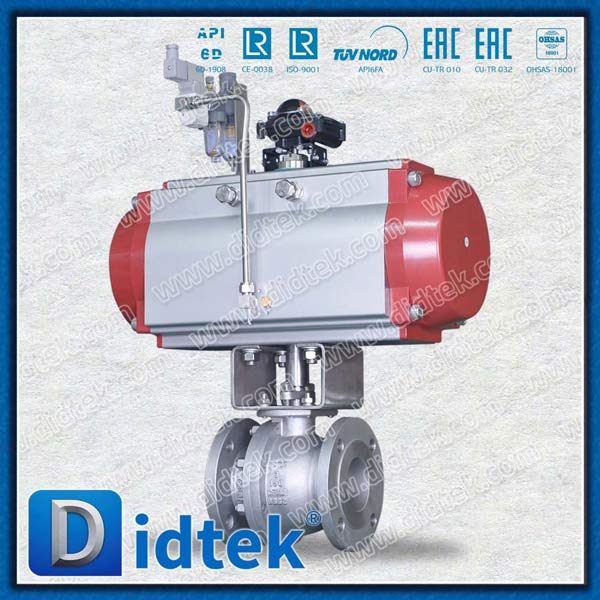

Realitas operasional katup bola pneumatik sangat bergantung pada udara pabrik terkompresi. Tekanan udara bekerja langsung pada piston internal atau diafragma untuk menghasilkan torsi putaran yang tinggi. Unit-unit ini mendominasi sektor industri berat karena beberapa alasan mendasar.
Kecepatan Tak Tertandingi: Mereka memberikan siklus pembukaan dan penutupan yang sangat cepat. Banyak unit yang bekerja sepenuhnya dalam waktu kurang dari satu detik.
Simple Failsafe: Desain spring-return menawarkan operasi failsafe yang sangat mudah dilakukan secara mekanis. Jika tekanan udara pabrik gagal, pegas internal yang berat akan langsung memaksa katup ke posisi terbuka atau tertutup yang ditentukan.
Kepatuhan terhadap Bahaya: Mekanik yang digerakkan oleh udara pada dasarnya bebas percikan api. Hal ini menjadikannya pilihan default untuk lingkungan dengan rating ATEX atau sangat mudah terbakar.
Biaya di Muka Lebih Rendah: Harga perangkat keras umumnya tetap lebih rendah dibandingkan model elektronik setara. Mereka mengandung lebih sedikit komponen internal yang kompleks.
Meskipun sederhana, unit yang digerakkan oleh udara memiliki ketergantungan yang ketat terhadap lingkungan. Mereka membutuhkan pasokan udara yang bersih, kering, dan bertekanan konsisten. Kualitas udara yang buruk dengan cepat menurunkan segel internal. Jika fasilitas Anda tidak memiliki jaringan kompresor industri, memasang jaringan kompresor khusus untuk otomatisasi katup akan menjadi sangat mahal.
Selain itu, udara bertekanan masih merupakan alat yang sangat mahal untuk dihasilkan dan dipelihara. Bahkan kebocoran sistem kecil pun secara drastis meningkatkan biaya operasional jangka panjang. Anda harus terus memantau maskapai penerbangan dan menyaring regulator untuk memastikan kinerja optimal.
Selalu pasang unit filter-regulator-lubricator (FRL) berkualitas tinggi di bagian hulu aktuator. Patuhi secara ketat standar udara instrumen untuk mencegah akumulasi kelembapan internal. Kesalahan yang umum terjadi adalah pengabaian penyaringan maskapai penerbangan, yang menyebabkan kegagalan segel dini dan waktu henti yang tidak direncanakan dan memakan biaya besar.
Fungsi sistem kelistrikan sangat berbeda. Ia menggunakan motor listrik dan rangkaian roda gigi untuk memutar batang katup secara mekanis. Para profesional industri sering menyebut pengaturan ini sebagai katup bola bermotor . Mereka memberikan manfaat operasional yang berbeda untuk aplikasi tertentu.
Kemandirian Infrastruktur: Mereka hanya memerlukan kabel listrik lokal, yang beroperasi pada arus AC atau DC standar. Hal ini menjadikannya ideal untuk instalasi jarak jauh yang tidak memiliki jaringan kompresor.
Kontrol Presisi: Mereka unggul dalam memodulasi aliran daripada melakukan tindakan hidup/mati sederhana. Mereka dengan mudah menerima sinyal kontrol standar 4-20mA untuk mencapai posisi yang tepat.
Efisiensi Energi Tinggi: Unit hanya mengonsumsi daya saat menggerakkan batang secara aktif. Hal ini menghasilkan biaya utilitas jangka panjang yang jauh lebih rendah dibandingkan dengan mempertahankan tekanan pneumatik yang konstan.
Katup bola yang digerakkan secara elektrik ini dirancang untuk bekerja lebih lambat secara mekanis. Para insinyur sengaja memperlambat rasio roda gigi untuk mencegah keausan roda gigi yang berlebihan dan efek palu air yang berbahaya. Jika proses Anda memerlukan penghentian sepersekian detik, unit yang digerakkan motor kemungkinan besar akan gagal memenuhi persyaratan waktu Anda.
Mencapai keadaan failsafe yang sebenarnya juga menimbulkan kompleksitas yang signifikan. Karena tidak memiliki pegas mekanis, Anda harus mengandalkan cadangan baterai internal atau superkapasitor. Komponen-komponen ini sangat meningkatkan biaya unit awal dan kompleksitas pemeliharaan berkelanjutan. Selain itu, mereka menunjukkan sensitivitas lingkungan yang tinggi. Anda harus menentukan rumah yang mahal dan khusus dengan peringkat NEMA atau IP untuk mencegah masuknya uap air dan mencegah percikan api internal di zona berbahaya.
Kesalahan yang sering terjadi adalah pemasangan unit elektronik standar di luar ruangan tanpa pemanas anti-kondensasi. Fluktuasi suhu menyebabkan kondensasi internal, yang dengan cepat menyebabkan korsleting pada papan kontrol internal. Selalu tentukan pemanas internal untuk instalasi luar ruangan atau kelembaban tinggi.
Saat membandingkan kedua teknologi secara berdampingan, tim pengadaan harus melihat lebih dari sekadar pesanan pembelian awal. Mari kita evaluasi dimensi kinerja penting yang menentukan kesuksesan jangka panjang.
Aktuator yang digerakkan oleh udara biasanya menawarkan perangkat keras awal yang murah tetapi memerlukan pembangkitan utilitas berkelanjutan yang mahal. Kompresor menyedot listrik dalam jumlah besar. Sebaliknya, aktuator elektronik memerlukan investasi perangkat keras dimuka yang mahal namun beroperasi dengan daya utilitas yang sangat murah. Anda harus menyeimbangkan anggaran modal langsung dengan anggaran pemeliharaan operasional jangka panjang.
Unit yang digerakkan oleh udara dapat bekerja terus menerus tanpa risiko panas berlebih. Mereka dengan mudah menangani siklus tugas 100% dalam proses yang sangat aktif. Motor elektronik, bagaimanapun, memiliki batasan siklus kerja tertentu. Motor industri umum memiliki peringkat siklus kerja 25% atau 75%. Jika Anda melebihi batas ini, kumparan motor bagian dalam akan menjadi terlalu panas dan terbakar habis.
Tekanan udara menghasilkan kekuatan besar dalam ruang fisik yang relatif kecil. Hal ini memberikan unit yang digerakkan udara memiliki rasio torsi terhadap ukuran yang unggul. Mereka cocok dengan konfigurasi perpipaan yang sempit di mana rumah listrik yang besar tidak dapat secara fisik membersihkan hambatan di sekitarnya.
Unit elektronik sering kali dilengkapi loop umpan balik, pengatur posisi, dan sakelar batas bawaan. Mereka dengan mulus mengirimkan posisi persisnya kembali ke PLC. Unit yang digerakkan oleh udara memerlukan komponen tambahan terpisah, seperti kotak saklar eksternal dan sensor jarak, untuk mencapai tingkat telemetri digital yang sama.
Fitur Penting | Sistem Berbasis Udara | Sistem Berpenggerak Motor |
|---|---|---|
Kecepatan Aktuasi | Sangat cepat (seringkali <1 detik) | Secara mekanis lebih lambat (bervariasi berdasarkan rasio roda gigi) |
Keandalan yang Aman dari Kegagalan | Tinggi (pengembalian pegas mekanis) | Kompleks (membutuhkan cadangan baterai) |
Lingkungan Berbahaya | Aman secara inheren (bebas percikan api) | Membutuhkan rumah tahan ledakan yang mahal |
Ketergantungan Utilitas | Membutuhkan udara bertekanan yang bersih dan terus menerus | Hanya memerlukan kabel AC/DC lokal |
Peringkat Siklus Tugas | 100% (Pengoperasian berkelanjutan dimungkinkan) | Terbatas (misalnya 25% - 75% untuk mencegah panas berlebih) |
Lingkungan industri di dunia nyata jarang mencerminkan laboratorium pengujian yang terkontrol. Kami mengamati mode kegagalan yang berbeda ketika peralatan memasuki jalur produksi sebenarnya. Memahami realitas lapangan ini mencegah kegagalan sistem yang membawa bencana.
Kualitas udara pabrik secara langsung menentukan keandalan mekanis. Kompresor industri standar sering kali mendorong kelembapan, oli kompresor, atau kerak pipa mikroskopis ke saluran udara. Ketika puing-puing ini mencapai aktuator, ia akan merusak dinding bagian dalam silinder. Di lingkungan yang dingin, uap air yang terperangkap akan membeku. Ini sepenuhnya mengunci aktuator pada tempatnya. Anda harus menjaga standar penyaringan udara yang ketat sesuai dengan pedoman ISA untuk memastikan pengoperasian yang andal.
Sebaliknya, penurunan tegangan listrik mengganggu instalasi elektronik jarak jauh. Fasilitas sering kali menjalankan kabel yang panjang ke tangki penyimpanan yang jauh atau manifold eksternal. Pengukur kawat standar mengalami penurunan tegangan yang signifikan dalam jarak jauh. Penurunan ini menyebabkan motor tidak memiliki daya listrik yang cukup untuk menghasilkan torsi terukurnya. Aktuator akhirnya terhenti di tengah siklus, gagal menempatkan bola internal sepenuhnya. Insinyur harus hati-hati menghitung ukuran kawat terhadap panjang lintasan.
Palu air merupakan bahaya lapangan serius lainnya. Fluida yang bergerak membawa energi kinetik yang sangat besar. Kecepatan penutupan yang sangat cepat dari unit yang digerakkan oleh udara dapat menghentikan aliran ini secara tiba-tiba, mengirimkan gelombang kejut yang merusak ke belakang melalui sistem perpipaan. Seiring waktu, gelombang kejut ini merusak sambungan pipa dan merusak sensor hulu yang halus. Unit yang digerakkan oleh motor secara alami memitigasi risiko ini. Pengurangan gigi yang lambat memastikan pembatasan aliran secara bertahap, sehingga energi kinetik dapat hilang dengan aman.
Memilih teknologi yang tepat memerlukan proses eliminasi yang logis. Ikuti kerangka langkah demi langkah ini untuk mempersempit spesifikasi perangkat keras Anda secara akurat.
Langkah 1: Audit Utilitas yang Tersedia. Evaluasi lokasi pemasangan Anda segera. Jika udara tanaman yang kering dan dapat diandalkan tetap tidak tersedia, gunakan solusi elektronik secara default. Memasang jaringan kompresor tugas berat baru jarang dibenarkan kecuali Anda berencana mengotomatiskan lusinan komponen di sekitar secara bersamaan.
Langkah 2: Definisikan Bahaya Lingkungan. Konsultasikan klasifikasi keamanan fasilitas Anda. Jika lingkungan mengandung gas yang mudah meledak, debu yang mudah terbakar, atau media yang sangat mudah terbakar, unit yang digerakkan oleh udara menjadi rute yang paling sesuai dan logis. Mencapai peringkat ATEX yang diperlukan pada peralatan elektronik sering kali memerlukan biaya yang mahal.
Langkah 3: Tentukan Kekritisan Failsafe. Analisis apa yang harus terjadi selama pemadaman fasilitas total. Jika saluran harus gagal pada posisi tertutup rapat untuk mencegah tumpahan bahan kimia, sistem udara kerja tunggal lebih unggul secara struktural. Pegas baja berat menawarkan keandalan yang lebih baik dibandingkan baterai cadangan yang rusak.
Langkah 4: Menilai Kebutuhan Modulasi vs. Hidup/Mati. Tentukan keakuratan proses yang Anda perlukan. Jika Anda hanya memerlukan isolasi buka/tutup sederhana, sistem udara berfungsi dengan sempurna. Namun, untuk kontrol aliran kontinu yang tepat dan bereaksi terhadap sinyal 4-20mA, Anda harus mempertimbangkan opsi bermotor.
Tindakan Berikutnya: Dokumentasikan ukuran pipa, jenis media, tekanan saluran, dan suhu pengoperasian secara tepat. Mempersiapkan parameter yang tepat ini akan secara drastis menyederhanakan konsultasi vendor Anda yang akan datang.
Tidak ada teknologi yang terbukti unggul secara universal di semua skenario industri. Pilihan optimal tetap bergantung pada lingkungan aplikasi spesifik Anda dan infrastruktur yang tersedia. Prioritaskan keamanan sistem secara keseluruhan, kepatuhan lingkungan, dan ketersediaan utilitas lokal dibandingkan sekadar membandingkan biaya perangkat keras di muka.
Sistem yang digerakkan oleh udara unggul dalam proses kritis berkecepatan tinggi, berbahaya, dan aman dari kegagalan, asalkan Anda memiliki kualitas udara yang sangat baik. Sistem yang digerakkan oleh motor mendominasi di lokasi terpencil, tugas modulasi presisi, dan lingkungan di mana utilitas udara tidak ada.
Jika Anda siap untuk menentukan katup bola listrik atau unit penggerak udara berkinerja tinggi untuk proyek Anda berikutnya, jangan selesaikan cetak biru Anda sendirian. Hubungi tim dukungan teknik kami dengan parameter aplikasi Anda yang tepat untuk memastikan konsultasi ukuran dan pemilihan yang sempurna.
J: Ya, tapi hanya secara manual atau melalui brankas khusus. Sebagian besar aktuator elektronik industri dilengkapi dengan roda tangan pengesampingan manual yang memungkinkan operator memutar katup saat terjadi pemadaman listrik. Untuk tindakan otomatis tanpa daya utama, unit harus dilengkapi dengan baterai cadangan internal atau superkapasitor, yang menambah biaya signifikan dan memerlukan penggantian rutin.
J: Aktuator yang digerakkan oleh udara biasanya menawarkan masa hidup siklus yang lebih tinggi, seringkali melebihi satu juta siklus sebelum memerlukan penggantian cincin-O dan segel yang sederhana. Aktuator elektronik pada akhirnya akan mengalami keausan roda gigi dan degradasi sikat motor, sehingga umumnya memerlukan perombakan mekanis yang lebih intensif dan lebih cepat, terutama jika ukurannya tidak tepat atau didorong melampaui siklus kerjanya.
J: Pilih pegas balik (aksi tunggal) jika protokol keselamatan Anda mengharuskan katup membuka atau menutup secara otomatis selama kegagalan pasokan udara. Pilih aksi ganda jika Anda ingin meminimalkan konsumsi udara dan tidak memerlukan pengamanan kegagalan mekanis yang pasti, karena unit aksi ganda memerlukan tekanan udara untuk langkah pembukaan dan penutupan.
J: Ya, asalkan disebutkan dengan benar. Anda harus memilih unit yang ditempatkan di ruangan berperingkat NEMA 4, NEMA 4X, atau IP67 untuk mencegah masuknya hujan dan debu. Yang terpenting, unit luar ruangan harus dilengkapi pemanas anti-kondensasi internal untuk mencegah penurunan suhu sehingga menimbulkan kelembapan yang merusak papan sirkuit internal.
