Bagaimana Cara Kerja Katup Bola? Konstruksi, Pengoperasian dan Aplikasi

Kontrol cairan yang andal memastikan integritas sistem dan keselamatan tempat kerja. Hal ini juga sangat mendorong efisiensi proses di seluruh aplikasi industri. Mekanisme penghentian yang tidak dapat diandalkan sering kali menyebabkan kebocoran berbahaya. Hal ini menyebabkan penurunan tekanan secara tiba-tiba dan sering kali memicu waktu henti operasional yang merugikan. Anda memerlukan solusi yang sangat dapat diandalkan untuk menjaga kelancaran operasional. Pakar industri sangat bergantung pada mekanisme perputaran kuartal khusus ini untuk penutupan yang ketat. Kami menganggapnya sebagai standar terbaik untuk pengelolaan aliran yang kuat di berbagai sektor. Transisi dari konsep komponen dasar ke evaluasi mendalam membantu semua orang. Insinyur dan tim pengadaan dapat menilai dengan tepat kebutuhan kepatuhan spesifik mereka. Anda akan mengetahui dengan tepat bagaimana komponen inti ini beroperasi setiap hari. Kami akan mengeksplorasi konstruksi internalnya dan penerapannya yang paling penting. Anda akan belajar mencocokkan desain struktural tertentu dengan persyaratan sistem Anda yang paling menuntut. Panduan ini memberikan wawasan yang dapat ditindaklanjuti untuk mengoptimalkan arsitektur saluran Anda sekarang.

Poin Penting

• Mekanika: Katup bola memanfaatkan bola berongga dan berputar (bola) untuk mengontrol aliran fluida, hanya memerlukan putaran 90 derajat untuk membuka atau menutup penuh.

• Keuntungan Inti: Mereka menawarkan segel kedap gelembung dengan penurunan tekanan minimal, menjadikannya ideal untuk aplikasi penghentian kritis daripada modulasi aliran halus.

• Verifikasi Status: Operator dapat langsung mengetahui apakah katup bola terbuka atau tertutup dengan mengamati keselarasan pegangan relatif terhadap pipa.

• Variabel Pemilihan: Memilih katup yang tepat memerlukan evaluasi ukuran port, bahan dudukan, dan gaya pemasangan (mengambang vs. trunnion) terhadap parameter suhu dan tekanan tertentu.

Mekanika Inti: Bagaimana Cara Kerja Katup Bola?

Untuk menguasai desain pipa industri, Anda harus terlebih dahulu memahami prinsip dasar pengendalian aliran. Ketika operator bertanya bagaimana cara kerja katup bola , mereka mencari penjelasan mekanis sederhana. Katup beroperasi menggunakan mekanisme rotasi yang sangat efektif. Sebuah bola berongga berada di dalam badan katup. Kami menyebut komponen ini bola putar. Sebuah lubang tengah mengalir langsung melaluinya. Anda membuka jalur aliran dengan menyelaraskan lubang berlubang ini dengan pipa penghubung. Media mengalir melalui pusat dengan bebas. Anda memblokir aliran dengan memutar bola tepat 90 derajat. Sisi padat bola langsung menghalangi jalur fluida.

Mekanisme perputaran seperempat yang sederhana ini memberikan hasil operasional yang spesifik. Hal ini menjelaskan alasan fasilitas memilih komponen ini dibandingkan alternatif multi-turn.

• Aktuasi Seperempat Putaran: Operator dapat menggerakkan mekanisme dengan cepat. Anda dapat mengisolasi cairan berbahaya secara instan selama skenario penghentian darurat. Kecepatan ini mencegah kecelakaan fasilitas yang membawa bencana.

• Aliran Lurus: Lubang yang sejajar menciptakan jalur yang sepenuhnya tidak terhalang. Ini secara drastis mengurangi turbulensi cairan internal. Desain ini menghilangkan gesekan fluida dan mengoptimalkan efisiensi sistem secara keseluruhan.

Prinsip operasi dasar tetap konsisten di berbagai strategi otomasi. Tuas manual memberikan kontrol manusia yang sederhana untuk saluran pipa yang dapat diakses. Aktuator pneumatik memanfaatkan udara bertekanan untuk memutar batang di lingkungan berbahaya. Aktuator listrik menggunakan sistem bermotor untuk kendali jarak jauh yang presisi. Terlepas dari metode aktuasi yang dipilih, bola internal masih mengandalkan rotasi sederhana 90 derajat.

Anatomi dan Konstruksi: Apa yang Mendorong Fungsi Ball Valve?

Anda tidak dapat menentukan perangkat keras saluran tanpa mengevaluasi masing-masing komponennya. Meneliti anatomi internal ini mengungkapkan dengan tepat apa yang mendorong fungsi katup bola di bawah tekanan ekstrim.

Badan katup bertindak sebagai bejana tekanan utama. Ini berisi cairan internal dan menahan kekuatan struktural yang sangat besar. Pemilihan material berdampak langsung pada ketahanan dan keamanan jangka panjang. Insinyur memilih baja karbon untuk lingkungan industri bertekanan tinggi. Mereka menentukan baja tahan karat untuk melawan bahan kimia korosif yang keras. Sistem perpipaan komersial sering kali menggunakan bahan kuningan atau PVC untuk distribusi air standar.

Bola putar berfungsi sebagai elemen pengatur aliran utama. Pabrikan harus mengerjakan bidang ini dengan toleransi yang ketat. Permukaan akhir menentukan umur panjang segel internal. Bola yang sangat halus mencegah keausan dini akibat gesekan. Goresan pada permukaan bola pada akhirnya akan merusak segel cairan yang rapat.

Kursi bertindak sebagai cincin segel penting di dalam rumah. Mereka menekan dengan kuat pada bola yang berputar. Kebanyakan aplikasi umum menggunakan bahan lembut seperti PTFE atau PEEK. Kursi empuk menawarkan kemampuan penyegelan kedap gelembung yang sangat baik. Namun, hal-hal tersebut menghadirkan risiko operasional yang berbeda. Kursi empuk tetap sangat rentan terhadap media abrasif. Partikulat padat dapat dengan mudah merobek bahan lunak. Aplikasi suhu tinggi sering kali memerlukan dudukan logam yang kokoh.

Rakitan batang dan pengepakan menghubungkan aktuator eksternal ke bola internal. Poros ini mentransfer gaya rotasi. Anda harus selalu menekankan desain batang yang tahan ledakan. Batang tahan ledakan dimuat dari bagian dalam badan katup. Tekanan internal pipa secara fisik mendorong batang ke atas hingga menjadi bahu penahan. Desain ini bertindak sebagai fitur keselamatan yang tidak dapat dinegosiasikan. Ini mencegah batang keluar keluar di bawah lonjakan tekanan ekstrim.

Tabel 1: Bahan Perumahan Umum dan Kekuatan Aplikasinya

Status Visualisasi: Apakah Ball Valve Terbuka atau Tertutup?

Verifikasi visual tetap menjadi protokol keselamatan penting di lingkungan industri modern. Kru pemeliharaan harus segera mengidentifikasi status aliran fluida. Pandangan sekilas dapat mencegah keluarnya cairan secara tidak sengaja selama perawatan rutin. Teknisi sering kali perlu menentukan apakah katup bola dalam keadaan terbuka atau tertutup saat ini ada di saluran.

Aturan indikator manual memberikan konfirmasi visual yang sangat mudah. Pegangan luar dipasang langsung sejajar dengan lubang berongga bagian dalam. Ketika pegangan berada sejajar dengan pipa, katup TERBUKA. Cairan mengalir bebas melalui sistem. Ketika operator memutar pegangan tegak lurus terhadap pipa, katup TERTUTUP. Orientasi pipa silang ini secara visual menandakan jalur fluida tersumbat.

Jaringan pipa yang tidak memiliki staf atau jarak jauh memerlukan strategi verifikasi yang sangat berbeda. Operator tidak dapat berjalan di jalur pipa untuk memeriksa pegangan secara manual. Fasilitas mengatasi masalah ini dengan menerapkan verifikasi sistem otomatis. Insinyur memasang saklar batas dan indikator posisi canggih langsung pada aktuator. Perangkat elektronik ini mendeteksi posisi fisik batang secara tepat. Mereka mengembalikan telemetri real-time ke sistem kontrol SCADA pusat. Operator ruang kontrol dapat langsung memverifikasi status aliran di dasbor digital mereka tanpa melakukan inspeksi lapangan fisik.

Konfigurasi Utama: Mencocokkan Desain dengan Persyaratan Sistem

Tidak ada satu desain pun yang cocok untuk setiap aplikasi industri dengan sempurna. Menentukan katup bola seperempat putaran yang andal memerlukan konfigurasi struktural yang disesuaikan secara cermat dengan kebutuhan sistem Anda.

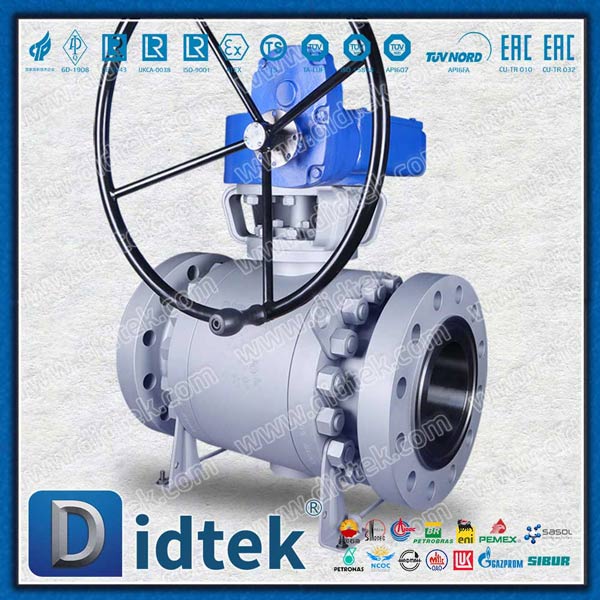

Keputusan ukuran port sangat mempengaruhi efisiensi sistem dan bobot keseluruhan. Anda harus mengevaluasi diameter lubang relatif terhadap pipa penghubung. Desain port penuh menampilkan diameter lubang yang identik dengan pipa. Mereka menawarkan pembatasan aliran nol. Konfigurasi ini terbukti ideal untuk saluran pipa yang memerlukan operasi "pigging" rutin untuk pembersihan atau inspeksi. Namun, model pelabuhan penuh tetap lebih besar dan memerlukan dukungan struktural yang lebih berat. Model port standar atau yang diperkecil memiliki ukuran lubang yang satu lebih kecil dari pipa. Mereka memberikan alternatif yang hemat biaya. Anda harus memilih port yang lebih kecil untuk aplikasi di mana sedikit penurunan tekanan masih dapat diterima.

Pendekatan struktural menentukan bagaimana komponen internal menangani tekanan saluran. Anda harus memilih antara konfigurasi mengambang dan berlabuh berdasarkan skala operasional.

• Desain Bola Mengambang: Bola bagian dalam tidak diikat secara kaku ke batang. Tekanan saluran hulu secara fisik mendorong bola ke dudukan hilir. Tindakan mekanis ini menciptakan segel. Kami merekomendasikan desain terapung terutama untuk sistem bertekanan rendah hingga sedang.

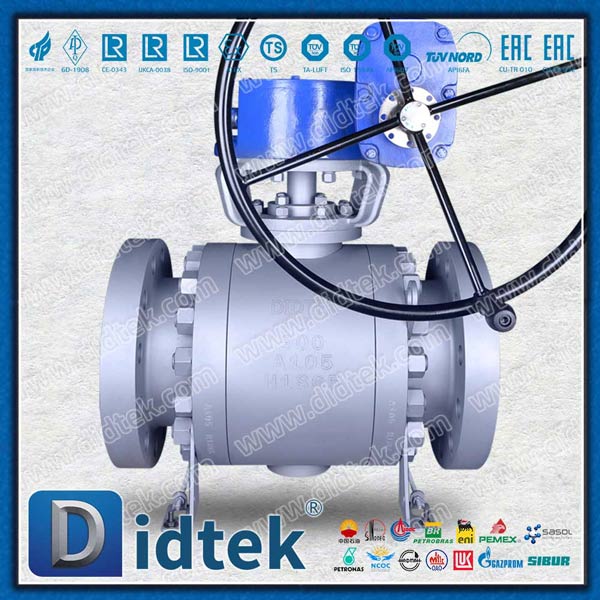

• Desain Pemasangan Trunnion: Pipa berdiameter besar dan skenario tekanan tinggi menghasilkan gaya dorong yang sangat besar. Desain terapung akan menghancurkan jok empuk hilir dalam kondisi seperti ini. Desain Trunnion menambatkan bola dengan aman di bagian atas dan bawah. Tekanan garis justru mendorong kursi mengambang melawan bola yang diam. Desain ini mencegah torsi pengoperasian yang berlebihan dan menghilangkan kerusakan parah pada kursi.

Risiko Implementasi dan Kriteria Seleksi

Memahami cara kerja katup bola juga berarti mengenali keterbatasan mekanisnya. Implementasi yang tepat memerlukan kepatuhan yang ketat terhadap batasan teknis yang ada.

Anda harus tahu persis kapan TIDAK menggunakan perangkat keras khusus ini. Pembatasan merupakan kesalahan aplikasi yang paling umum. Anda tidak boleh menggunakan mekanisme seperempat putaran standar untuk modulasi aliran halus. Membiarkan bola terbuka sebagian akan memaparkan dudukan empuk yang halus terhadap aliran cairan berkecepatan tinggi. Kecepatan lokal ini menyebabkan kavitasi parah dan erosi yang cepat. Bahan jok cepat rusak. Penyalahgunaan ini menyebabkan kegagalan operasional dini. Selain itu, Anda harus menghindari penggunaannya untuk bubur atau partikulat berat. Partikel padat dengan mudah terperangkap di dalam rongga bagian dalam tubuh di belakang bola. Puing-puing yang terkumpul pada akhirnya akan menghentikan gerakan rotasi sepenuhnya.

Insinyur mengevaluasi berbagai dimensi sebelum menyetujui spesifikasi akhir. Ikuti kriteria evaluasi khusus berikut untuk memastikan keandalan sistem:

1. Analisis Peringkat Tekanan-Suhu (PT): Bahan penyegel lunak kehilangan kekuatan mekaniknya seiring dengan kenaikan suhu. Anda harus belajar membaca grafik PT pabrikan dengan cermat. Sebuah komponen mungkin dapat menangani tekanan tinggi pada suhu kamar tetapi gagal total pada suhu 300 derajat Fahrenheit. Selalu petakan parameter operasional ekstrem Anda dengan kurva PT resmi.

2. Sertifikasi Kepatuhan Industri: Anda harus memverifikasi integritas struktural melalui standar yang diakui. Aplikasi industri standar biasanya memerlukan kepatuhan ASME B16.34. Sektor Minyak & Gas menuntut sertifikasi API 608 atau API 6D yang lebih ketat. Sertifikasi ini menjamin protokol pengujian yang ketat dan kualitas metalurgi yang terbukti.

3. Ukuran Torsi Aktuator: Anda harus menghitung torsi breakaway yang tepat yang diperlukan untuk memutar batang di bawah tekanan diferensial maksimum. Aktuator otomatis berukuran kecil akan terhenti selama pemadaman darurat. Selalu terapkan faktor keamanan yang besar pada perhitungan torsi Anda.

Kesimpulan

Mekanisme seperempat putaran memberikan solusi yang sangat andal untuk isolasi cairan industri. Meskipun mekanisme dasarnya tampak sangat sederhana, penerapan yang berhasil tetaplah rumit. Menentukan konstruksi internal yang benar memerlukan pertimbangan yang cermat terhadap tekanan sistem, media yang mengalir, dan suhu lingkungan yang ekstrem. Anda harus mencocokkan bahan bodi, ukuran port, dan struktur pemasangan dengan lingkungan operasional unik Anda. Mengabaikan peringkat PT atau menggunakan dudukan empuk untuk bubur abrasif akan membahayakan integritas saluran pipa Anda.

Ambil langkah proaktif untuk mengamankan arsitektur kontrol fluida fasilitas Anda. Audit sistem saluran Anda saat ini untuk mengidentifikasi mekanisme pembatasan yang diterapkan secara tidak benar. Konsultasikan dengan teknisi proses yang berkualifikasi untuk memverifikasi ukuran port dan penghitungan torsi aktuator Anda. Segera tinjau lembar spesifikasi pabrikan secara rinci untuk mulai memilih vendor bersertifikat yang tepat untuk peningkatan fasilitas Anda berikutnya.

Pertanyaan Umum

T: Bisakah Anda menggunakan katup bola untuk kontrol aliran (pelambatan)?

J: Secara umum, tidak. Mereka dirancang khusus untuk layanan on/off. Pelambatan membuat komponen internal terkena aliran fluida berkecepatan tinggi. Hal ini akan merusak jok empuk dan merusak segel kedap gelembung. Pengecualian memang ada untuk model V-port khusus yang dirancang khusus untuk modulasi.

T: Mengapa katup bola bocor saat ditutup?

J: Kebocoran biasanya disebabkan oleh kursi yang tergores akibat puing-puing padat di jalur. Hal ini juga disebabkan oleh degradasi termal segel PTFE akibat pengoperasian suhu berlebih. Dalam sistem otomatis, torsi aktuator yang tidak memadai karena gagal menyelesaikan putaran penuh 90 derajat sering kali menyebabkan kebocoran kecil.

T: Apa perbedaan antara katup bola dan katup gerbang?

J: Katup bola menawarkan pengoperasian seperempat putaran 90 derajat yang sangat cepat dan penyegelan rapat yang sangat baik. Katup gerbang memerlukan beberapa putaran manual, sehingga pengoperasiannya jauh lebih lambat. Namun, katup gerbang seringkali lebih murah untuk aplikasi berdiameter besar dan siklus rendah yang tidak memerlukan kecepatan aktuasi darurat.
