Port Penuh vs Katup Bola Port Tereduksi: Mana yang Harus Anda Pilih?

Insinyur sering menghadapi dilema kritis selama desain perpipaan dan perencanaan sistem kendali fluida. Spesifikasi katup yang berlebihan akan membuang-buang anggaran proyek Anda dan menghabiskan ruang pemasangan yang berharga jika tidak diperlukan. Sebaliknya, spesifikasi yang rendah menyebabkan penurunan tekanan yang merusak, kavitasi yang cepat, dan ketidakefisienan sistem yang parah. Kedua jenis katup beroperasi menggunakan mekanisme seperempat putaran yang sama untuk memulai dan menghentikan aliran. Namun, geometri internalnya secara drastis berdampak pada dinamika fluida, bobot struktural, dan biaya material di muka. Anda harus memahami perbedaan-perbedaan yang berbeda ini untuk mengoptimalkan kinerja sistem tanpa mengeluarkan uang terlalu banyak. Kami membuat panduan evaluasi teknis yang komprehensif ini untuk tim teknik Anda. Ini membantu manajer pengadaan dan insinyur desain mencocokkan spesifikasi katup dengan kebutuhan sistem yang tepat. Anda akan mempelajari bagaimana ukuran lubang secara langsung mempengaruhi koefisien aliran dan turbulensi. Anda juga akan mengetahui kapan harus menghemat uang dengan aman dan kapan aliran maksimum tetap tidak dapat dinegosiasikan untuk kesehatan sistem.

Poin Penting

• Aliran & Tekanan: Katup port penuh menawarkan pembatasan aliran nol dan penurunan tekanan nol; katup port yang berkurang menimbulkan hambatan kecil dan penurunan tekanan berikutnya.

• Biaya & Jejak: Katup port yang dikurangi lebih ringan, lebih kecil, dan jauh lebih hemat biaya untuk aplikasi standar.

• Pemeliharaan: Sistem yang membutuhkan 'pigging' (pembersihan jalur mekanis) atau membawa slurry berat memerlukan desain port penuh.

• Terminologi: 'Port yang dikurangi,' 'port standar,' dan 'lubang yang dikurangi' umumnya mengacu pada desain yang sama; 'port penuh' identik dengan 'lubang penuh.'

Apa Perbedaan Strukturalnya? Mendefinisikan Mekanika

Tim pengadaan sering menanyakan apa itu katup bola port penuh sebelum menyelesaikan gambar isometrik perpipaan mereka. Kami mendefinisikan komponen ini dengan memeriksa geometri internalnya secara cermat. Diameter lubang internal sama persis dengan diameter internal pipa penghubung Anda. Pilihan struktural ini memberikan jalur aliran yang sepenuhnya tidak dibatasi untuk transfer fluida. Ketika pegangannya terbuka penuh, pada dasarnya ia berfungsi sebagai sepotong pipa lurus. Gesekan praktis tidak ada dalam konfigurasi ini.

Sebaliknya, Anda dapat menentukan katup bola dengan lubang kecil untuk saluran utilitas standar. Para profesional industri juga menyebutnya sebagai katup port standar. Lubang internalnya biasanya berukuran satu pipa lebih kecil dari pipa itu sendiri. Misalnya, katup standar 2 inci memiliki lubang 1,5 inci. Pilihan desain ini menciptakan hambatan fisik di dalam badan katup logam. Cairan harus dikompres sedikit agar dapat melewati zona terbatas ini.

Pemasok sering kali menggunakan terminologi yang membingungkan selama proses penawaran harga cepat. Saat mengevaluasi katup bola port penuh vs katup bola port standar , ingatlah satu aturan penting. Istilah 'standar' selalu berarti dikurangi dalam konteks ini. Anda tidak mendapatkan jalur aliran berukuran penuh jika membeli opsi standar. Anda harus membaca lembar data pabrikan dengan cermat.

Pengorbanan Rekayasa: Penurunan Tekanan dan Koefisien Aliran (Cv)

Kami mengevaluasi efisiensi pengendalian fluida menggunakan Koefisien Aliran (Cv). Metrik standar ini mengukur berapa galon air per menit yang melewatinya pada penurunan tekanan 1 psi. Desain port lengkap secara inheren memaksimalkan peringkat Cv secara keseluruhan. Hal ini memungkinkan perpindahan cairan bervolume tinggi tanpa menambah hambatan mekanis. Port yang berkurang secara alami membatasi aliran secara nyata. Kemacetan internal ini secara drastis mempengaruhi sistem berkecepatan tinggi dengan meningkatkan penurunan tekanan di seluruh katup. Anda kehilangan efisiensi energi saat cairan mendorong melalui lubang yang lebih kecil.

Realitas tekanan sistem sangat menentukan pilihan teknik Anda. Penurunan tekanan kecil dapat diterima dalam skenario tertentu. Anda dapat dengan aman menggunakan port yang diperkecil dalam sistem air loop tertutup atau saluran gas bertekanan aliran rendah. Namun, penurunan tekanan bisa menjadi bencana besar di tempat lain. Anda harus menghindari pembatasan aliran dalam sistem yang diberi makan gravitasi di mana tekanan head rendah. Saluran hisap untuk pompa tugas berat juga memerlukan aliran maksimum yang tidak dibatasi untuk mencegah kerusakan mekanis permanen.

Mengurangi lubang secara inheren meningkatkan kecepatan fluida melalui badan katup. Standar industri memperingatkan terhadap praktik ini dalam aplikasi yang sangat sensitif. Kecepatan tinggi menyebabkan turbulensi fluida internal. Turbulensi yang konstan menyebabkan keausan dini pada dudukan dan seal katup lunak. Dalam skenario yang sangat sensitif, perubahan tekanan mendadak ini memicu kavitasi yang berbahaya. Gelembung kavitasi meledak dengan cepat di dalam saluran, menghancurkan permukaan logam dan merusak katup sebelum waktunya.

Realitas Pengadaan dan Pemasangan: Biaya, Berat, dan Ruang

Dampak anggaran sangat mempengaruhi keputusan teknis dan pembelian sehari-hari. Katup port penuh secara alami membutuhkan lebih banyak bahan mentah. Pabrikan harus menggunakan kuningan tempa ekstra, baja karbon, atau baja tahan karat tuang untuk membentuk pengecoran bodi yang lebih besar. Katup-katup ini secara historis 20% hingga 50% lebih mahal dibandingkan katup-katup lainnya yang terbatas. Premi finansial pastinya sangat bergantung pada ukuran nominal pipa dan bahan logam yang dipilih. Anda menghabiskan lebih banyak modal dimuka untuk mencapai aliran tidak terbatas.

Batasan spasial dan bobot struktural juga sangat penting selama pemasangan. Katup port yang dikurangi jelas lebih kompak. Beratnya lebih ringan dan tetap lebih mudah ditangani oleh teknisi lapangan dengan aman. Pengurangan massa ini mengurangi ketegangan mekanis pada pipa yang panjang dan tidak didukung. Hal ini juga membuat instalasi manual menjadi lebih cepat di lingkungan pabrik yang sempit dan padat. Anda menghemat jejak berharga dalam desain skid modular dengan menentukan profil yang lebih kecil.

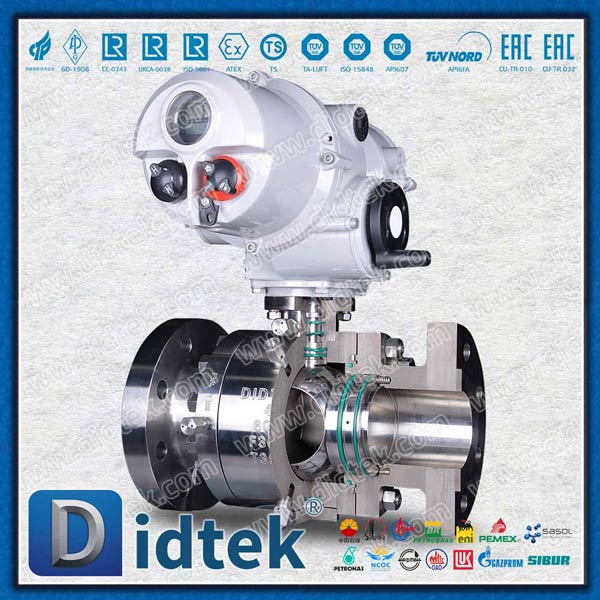

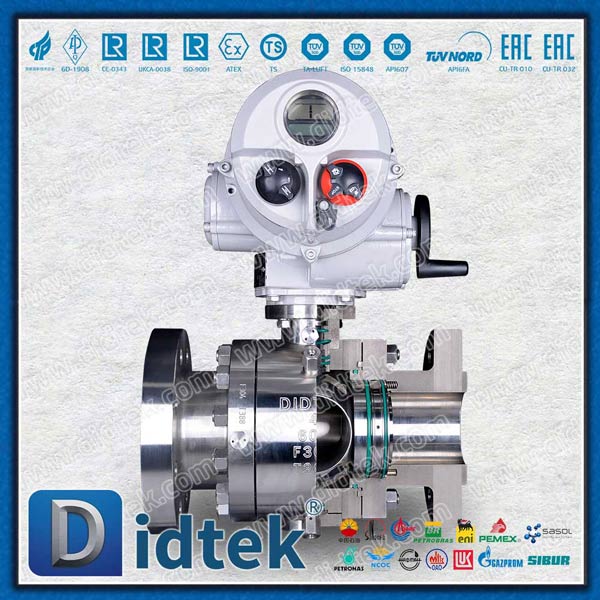

Persyaratan otomatisasi menimbulkan biaya tersembunyi yang mudah diabaikan. Anda harus mempertimbangkan dengan cermat kebutuhan aktuasi bermotor sebelum menyelesaikan spesifikasi. Bola yang lebih besar dan seal yang lebih lebar pada model lubang penuh memerlukan torsi breakaway yang jauh lebih tinggi. Ini berarti Anda memerlukan aktuator pneumatik atau listrik yang lebih besar dan lebih kuat. Meningkatkan ukuran aktuator akan meningkatkan belanja modal dimuka Anda secara signifikan. Perangkat keras pemasangan juga menjadi lebih berat dan mahal.

Kerangka Keputusan: Kapan Memilih Yang Mana?

Anda memerlukan aturan yang jelas dan praktis untuk menentukan komponen kontrol fluida yang penting ini. Kami menguraikan skenario penggunaan wajib dan aman di bawah ini untuk memandu pilihan struktural Anda.

Ketika Ball Valve Port Penuh Wajib

Anda harus menentukan desain aliran maksimum dalam situasi industri spesifik berikut:

1. Operasi pigging: Banyak jaringan pipa modern memerlukan alat pembersih mekanis fisik yang disebut pig. Babi silindris ini harus melewati seluruh saluran pipa dengan lancar tanpa tersangkut.

2. Cairan kompleks: Anda harus menampung cairan dengan viskositas tinggi, bubur industri berat, atau cairan yang menahan partikel padat tersuspensi. Lubang yang terbatas menimbulkan risiko penyumbatan dan pengendapan yang parah di sini.

3. Persyaratan tekanan yang ketat: Mempertahankan head tekanan yang tepat tetap penting untuk efisiensi pompa hilir. Proses kimia hilir yang kritis sering kali gagal total jika tekanan saluran turun terlalu rendah.

Kapan Menentukan Port yang Dikurangi dengan Aman

Anda dapat dengan yakin menghemat uang dan ruang instalasi dalam aplikasi sehari-hari berikut:

• Jalur utilitas umum: Para insinyur menggunakannya secara luas untuk jaringan udara bertekanan, distribusi air minum standar, dan uap pembangkit bertekanan rendah.

• Proyek berskala besar dan sensitif terhadap anggaran: Beberapa fasilitas komersial besar memerlukan ribuan katup. Pembatasan aliran yang dihitung terbukti secara matematis dapat diabaikan terhadap kinerja sistem secara keseluruhan di sini.

• Retrofit di ruang sempit: Terkadang selubung fisik yang ada tidak dapat menampung bodi port penuh yang besar dan berat. Anda harus memilih profil yang lebih kecil agar sesuai dengan tata letak perpipaan yang ada.

Bagan Perbandingan Spesifikasi Katup

Risiko Spesifikasi Umum dan Kesalahan Vendor

Kesalahan pengadaan sering terjadi selama proses penawaran cepat. Kesalahan paling umum adalah kesalahan asumsi "standar" berarti tidak dibatasi sepenuhnya. Pembeli yang kurang informasi sering kali membeli port standar dengan harapan port tersebut sama persis dengan diameter pipa. Anda harus rajin memverifikasi dimensi lubang sebenarnya yang dipublikasikan pada lembar data pabrikan. Jangan pernah berasumsi bahwa ukuran pipa nominal menjamin ukuran lubang yang cocok di dalam bodi.

Keterbatasan produksi material juga mempersulit upaya pengadaan sehari-hari. Pilihan material yang Anda butuhkan terkadang menentukan ketersediaan port dari pabrik tertentu. Pembuatan kuningan tempa bervolume tinggi sangat mengutamakan pengurangan ukuran lubang tertentu. Proses pengecoran baja tahan karat mungkin menawarkan konfigurasi yang sangat berbeda. Selalu periksa lebih awal apakah vendor spesifik Anda benar-benar menyediakan lubang penuh pada tingkat metalurgi yang Anda perlukan.

Terakhir, Anda harus menghindari rekayasa berlebihan yang kronis dan mahal. Pendekatan populer “lebih baik aman daripada menyesal” secara rutin membuang-buang anggaran modal. Menentukan ukuran lubang maksimum di mana pun akan menambah bobot struktural besar yang tidak diperlukan pada rak perpipaan. Ini tidak perlu menggelembungkan seluruh anggaran proyek Anda. Selalu hitung kebutuhan aliran sistem Anda yang sebenarnya dengan hati-hati sebelum secara otomatis menetapkan default ke opsi terbesar dan terberat yang tersedia.

Kesimpulan

Keputusan teknis akhir sepenuhnya bergantung pada parameter spesifik sistem Anda. Desain port penuh dibuat khusus untuk skenario aliran maksimum dan tanpa pembatasan. Desain port yang diperkecil dapat diandalkan sebagai workhorse yang ekonomis dan ringkas untuk aplikasi utilitas umum. Kedua opsi ini memberikan kemampuan pematian ketat yang luar biasa.

Gunakan langkah-langkah pemilihan yang logis dan berdasarkan data. Selalu hitung Cv sistem yang Anda butuhkan terlebih dahulu sebelum membuat pilihan apa pun. Periksa batasan spasial, batas berat, dan persyaratan torsi aktuasi Anda dengan cermat. Hindari memilih opsi terbesar dan termahal tanpa pembenaran rekayasa matematika yang kuat.

Konsultasikan dengan tim penjualan teknis khusus Anda selanjutnya. Manfaatkan kalkulator ukuran pabrikan yang tersedia untuk menyelesaikan tagihan material proyek Anda dengan percaya diri. Rekayasa presisi selalu memastikan kinerja sistem fluida yang efisien dan tahan lama.

Pertanyaan Umum

T: Apakah "full bore" dan "full port" adalah hal yang sama?

J: Ya, keduanya merupakan istilah yang dapat dipertukarkan dalam pengendalian fluida. Terminologinya bervariasi berdasarkan preferensi regional dan standar industri tertentu. Insinyur Amerika umumnya mengatakan "port," sedangkan standar Eropa atau Inggris sering menggunakan "bore." Keduanya menunjukkan bahwa diameter internal sangat cocok dengan diameter pipa.

T: Apakah katup port yang berkurang cukup membatasi aliran sehingga merusak pompa?

J: Tentu saja bisa. Memasangnya pada saluran hisap pompa tugas berat berbahaya. Kemacetan internal fisik menyebabkan penurunan tekanan terlokalisasi. Penurunan tekanan secara tiba-tiba ini dapat dengan mudah memicu kavitasi cairan. Gelembung kavitasi meledak dengan keras pada impeler pompa logam, menyebabkan kegagalan mekanis yang cepat.

T: Dapatkah Anda menggunakan katup port standar untuk slurry?

J: Kami sangat menyarankan agar praktik ini tidak dilakukan. Port standar dilengkapi dengan langkan internal tempat lubang benar-benar mengecil. Bubur berat dan partikel padat tersuspensi dengan cepat menumpuk di tepian fisik ini. Hal ini dengan cepat menyebabkan penyumbatan saluran yang parah, mencegah katup menutup rapat, dan memerlukan perawatan yang mahal.
