Katup Bola DBB: Penjelasan Desain Blok Ganda dan Berdarah

Dalam proses perpipaan dan infrastruktur pipa yang kritis, isolasi absolut tidak dapat dinegosiasikan demi keselamatan operator dan kepatuhan terhadap lingkungan. Operator pabrik sangat bergantung pada penutupan yang aman untuk mengisolasi cairan berbahaya selama pemeliharaan rutin. Pengaturan multi-katup lama biasanya menampilkan dua katup inline yang dipisahkan oleh bagian spul tengah dan saluran pembuangan. Penyiapan ini menghabiskan banyak jejak. Mereka meningkatkan bobot sistem dan menimbulkan beberapa jalur kebocoran potensial di seluruh sambungan flensa.

Katup bola dbb satu badan menggabungkan seluruh arsitektur ini menjadi satu unit rekayasa. Ini memberikan isolasi yang dapat diverifikasi sekaligus mengoptimalkan ruang dan secara drastis mengurangi biaya pemeliharaan. Panduan ini mengabaikan definisi dasar. Kami akan fokus secara ketat pada realitas teknis, kriteria kepatuhan API 6D, dan kerangka evaluasi. Anda akan mempelajari cara menentukan unit yang sangat terspesialisasi ini untuk aplikasi industri berisiko tinggi.

Poin Penting

• Katup bola dbb sejati memberikan isolasi terhadap tekanan dari kedua ujung katup secara bersamaan, memungkinkan rongga tengah untuk dibuang.

• Menggabungkan dua katup blok dan satu katup pembuangan ke dalam satu unit mengurangi jejak hingga 60% dan secara signifikan menurunkan risiko emisi yang tidak terkendali.

• Menentukan DBB memerlukan perbedaan yang jelas dari desain Double Isolation and Bleed (DIB), yang diatur secara ketat oleh definisi API 6D.

• Penerapannya harus memperhitungkan perluasan rongga termal, yang memerlukan mekanisme pelepas tekanan yang dirancang untuk mencegah penguncian atau kegagalan katup.

Kasus Rekayasa untuk DBB Ball Valve

Konfigurasi block-and-bleed tradisional memerlukan penggabungan beberapa komponen terpisah menjadi satu. Insinyur harus memasang katup blok primer, bagian spool dengan keran pembuangan, dan katup blok sekunder secara seri. Pendekatan ini secara dramatis meningkatkan total berat kotor. Di lingkungan anjungan lepas pantai, setiap kilogram ekstra berdampak pada batas rekayasa struktural. Pengaturan tradisional juga memperluas jejak fisik. Mereka melipatgandakan jumlah sambungan sendi. Setiap sambungan flensa tambahan meningkatkan kemungkinan statistik kebocoran emisi yang tidak terkendali.

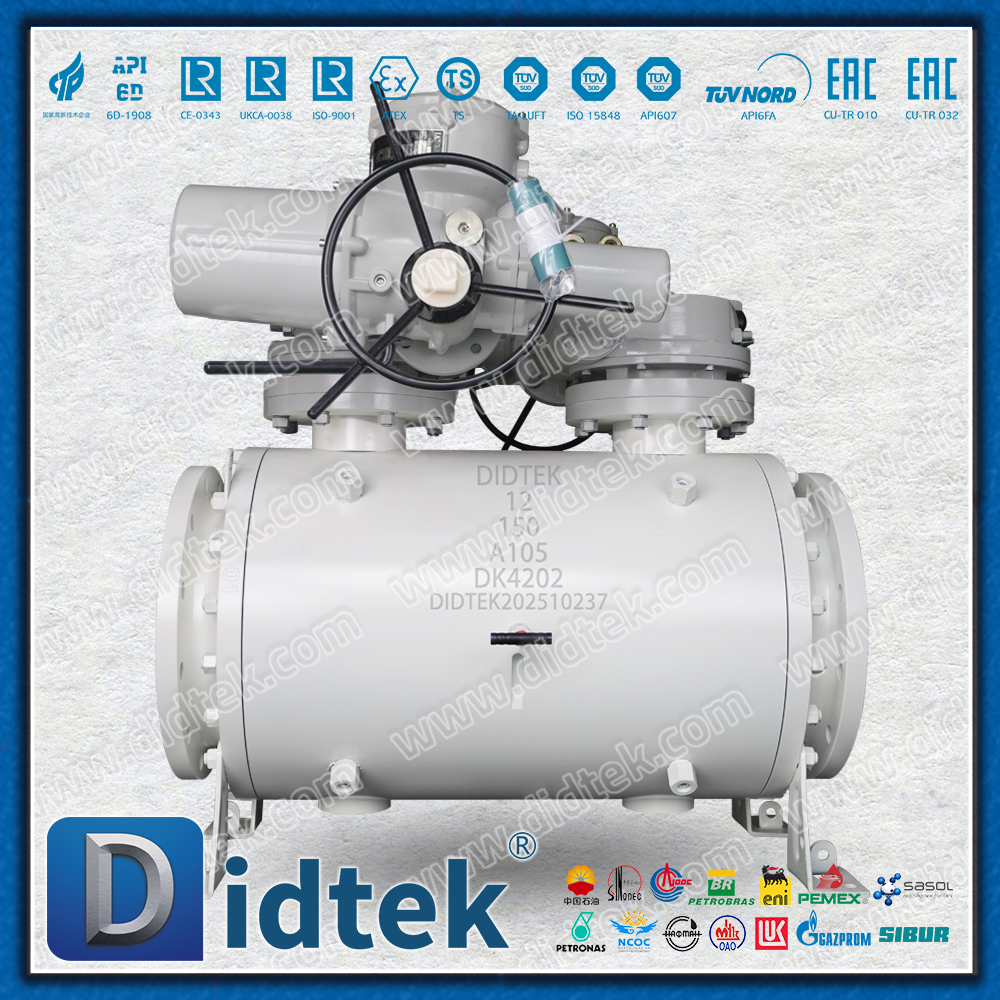

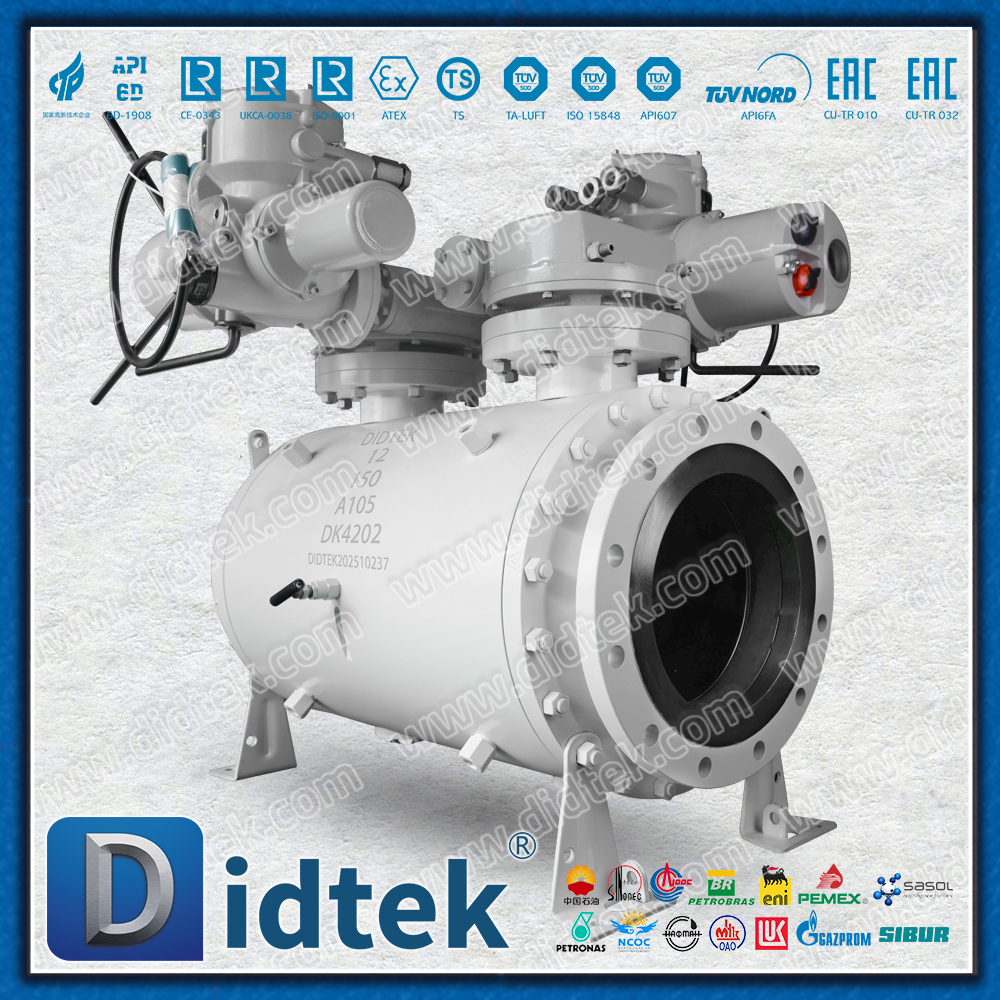

Blok ganda satu badan dan katup bola pembuangan mengatasi kelemahan bawaan ini. Desain ini menggunakan satu bola, atau terkadang dua bola yang ditempatkan dalam satu badan yang ditempa atau dicor. Ini menggabungkan dua permukaan tempat duduk independen. Pendekatan modular ini menghilangkan seluruh bagian spool perantara yang besar.

Mekanisme kerjanya mengandalkan mekanika fluida dan rekayasa kursi yang presisi. Kursi bagian hulu dan hilir keduanya menyegel tekanan saluran secara independen. Ketika katup menutup, sejumlah volume cairan terperangkap di rongga bagian dalam tubuh di antara tempat duduk ini. Operator kemudian mengalirkan atau melepaskan tekanan rongga yang terperangkap ini melalui katup pembuangan khusus yang disadap langsung ke badan katup.

Membuka saluran pembuangan pusat ini memberikan bukti empiris dan dapat diverifikasi mengenai integritas kursi. Hal ini menjadi landasan kepercayaan dan bukti utama bagi teknisi lapangan. Jika cairan berhenti mengalir setelah pendarahan rongga awal, isolasi berhasil. Kru pemeliharaan dapat dengan aman membuka pipa hilir. Jika fluida terus mengalir terus menerus dari saluran pembuangan, salah satu permukaan tempat duduk melewati tekanan saluran. Operator segera mengetahui bahwa isolasi gagal.

Kepatuhan API 6D: DBB vs. Katup Isolasi Ganda (DIB)

Kesalahan klasifikasi desain DBB dan DIB merupakan risiko pengadaan yang sangat penting. Pembeli sering bingung membedakan akronim ini. Anda harus menyelaraskan spesifikasi secara sempurna dengan definisi API 6D standar untuk memastikan keselamatan operasional.

Menurut API 6D, konfigurasi DBB yang sebenarnya menyediakan segel terhadap tekanan dari kedua ujung katup secara bersamaan. Desain ini biasanya menggunakan kursi efek piston tunggal (SPE). Ini adalah kursi yang dapat melegakan diri. Jika ekspansi termal menyebabkan tekanan rongga melebihi tekanan saluran, dudukan SPE akan lentur. Ini dengan aman melepaskan kelebihan tekanan kembali ke pipa hulu atau hilir.

Sebaliknya, katup isolasi ganda (DIB) menyediakan segel terhadap tekanan dari salah satu atau kedua arah menggunakan dua permukaan tempat duduk. Desain DIB memanfaatkan kursi efek piston ganda (DPE). Kursi ini mendorong bola lebih keras saat tekanan rongga meningkat. Mereka tidak meringankan diri sendiri.

Para insinyur selanjutnya mengkategorikan katup DIB menjadi dua subset. DIB-1 dilengkapi kursi DPE dua arah di kedua sisi. DIB-2 memiliki satu kursi SPE satu arah dan satu kursi DPE dua arah.

Gunakan logika keputusan yang jelas di sini. Tentukan desain DIB ketika penyegelan dua arah dan isolasi rongga positif sangat diperlukan tanpa pelepasan rongga otomatis. Tentukan DBB untuk isolasi pipa dua arah standar. DBB memberikan perlindungan tekanan berlebih yang melekat.

Tabel: Definisi Isolasi API 6D dan Karakteristik Kursi

Dimensi Evaluasi Inti untuk Katup DBB

Memilih unit yang tepat memerlukan analisis beberapa faktor metalurgi dan dimensi. Anda harus mengevaluasi metode konstruksi dengan cermat.

Produsen memproduksi badan katup melalui pengecoran atau penempaan. Badan yang dicor dapat menawarkan manfaat fabrikasi awal yang signifikan. Mereka memungkinkan geometri internal yang kompleks dan umumnya lebih ringan. Namun, bodi palsu memberikan integritas struktural yang unggul. Proses penempaan menyelaraskan struktur butiran logam dan menghilangkan porositas internal. Hal ini menjadikan badan palsu sebagai standar wajib untuk lingkungan bertekanan tinggi/suhu tinggi (HPHT). Mereka juga diperlukan untuk aplikasi gas asam yang diatur oleh standar NACE MR0175.

Bahan tempat duduk dan trim internal menentukan batas operasional unit. Insinyur menentukan varian dudukan empuk menggunakan bahan seperti PTFE, Nylon, atau PEEK untuk layanan yang bersih dan bersuhu rendah. Kursi empuk sedikit berubah bentuk terhadap bola, memastikan penutup kedap gelembung (FCI 70-2 Kelas VI).

Namun, kursi empuk cepat rusak di lingkungan yang abrasif. Untuk servis berat, media abrasif, atau saluran bersuhu tinggi, Anda harus menentukan dudukan logam-ke-logam. Pabrikan melapisi bola dan jok dengan paduan yang keras. Tungsten Carbide dan Stellite yang diaplikasikan melalui penyemprotan Bahan Bakar Oksigen Kecepatan Tinggi (HVOF) memberikan ketahanan aus yang luar biasa. Kursi logam biasanya menjamin tingkat kebocoran Kelas V, yang memungkinkan tingkat kebocoran yang sangat kecil dan ditentukan pada tekanan maksimum.

Batasan dimensi juga menentukan pilihan desain. Evaluasi apakah unit modular memenuhi dimensi tatap muka standar ASME B16.10. Jika unit sesuai dengan dimensi ini, tim pemeliharaan dapat langsung mengganti katup blok tunggal standar yang lama. Hal ini memungkinkan peningkatan fasilitas brownfield tanpa memotong atau mengelas pipa proses yang ada.

Realitas Implementasi dan Risiko Rekayasa

Penerapan di lapangan menimbulkan beberapa risiko teknis. Anda harus mengantisipasi dan memitigasi tantangan ini selama fase spesifikasi.

Risiko 1: Tekanan Berlebih pada Rongga

Cairan yang terperangkap di dalam rongga katup tertutup dapat mengembang dengan cepat karena perubahan suhu sekitar. Misalnya, paparan sinar matahari langsung pada pipa tertutup di atas tanah memanaskan cairan yang terperangkap. Karena cairan tidak dapat dimampatkan, pemuaian panas ini menyebabkan lonjakan tekanan. Lonjakan tekanan rongga dapat melebihi kekuatan luluh badan katup, menyebabkan pecahnya bencana. Pastikan katup DBB dilengkapi dengan dudukan SPE pelepas otomatis. Jika Anda harus menggunakan konfigurasi DIB, Anda harus memasang katup pelepas rongga eksternal yang disadap ke bodi tengah.

Risiko 2: Emisi Buronan dan Keausan Kemasan

Meskipun desain bodi tunggal mengurangi jalur kebocoran bergelang, pengepakan batang dinamis tetap menjadi kerentanan kritis. Setiap kali katup berputar, gesekan merusak cincin pengepakan grafit atau PTFE. Setelah kemasannya rusak, gas-gas berbahaya keluar ke atmosfer. Tentukan sistem pengepakan yang memuat langsung. Gunakan pegas Belleville untuk mempertahankan gaya ke bawah yang konstan pada kelenjar pengepakan. Selalu mewajibkan konfigurasi pengemasan rendah emisi bersertifikasi ISO 15848-1 atau API 622 untuk memenuhi standar lingkungan modern.

Risiko 3: Pengujian dan Komisioning

Komisioning lapangan memerlukan validasi yang ketat. Mengandalkan Uji Penerimaan Pabrik (FAT) dari pabrikan menimbulkan risiko operasional yang parah. Pengiriman dan penanganan dapat mengubah kesejajaran kursi. Pengujian dudukan hidrostatis dan pneumatik yang tepat harus mengisolasi rongga di lokasi. Teknisi harus memverifikasi fungsi pembuangan pusat secara fisik sebelum pemasangan saluran akhir. Kegagalan melakukan validasi rongga di lokasi akan membahayakan seluruh premis keselamatan.

Logika Pemilihan: Cara Menentukan Katup DBB yang Tepat

Ikuti urutan pengadaan terstruktur untuk menghilangkan produk yang tidak kompatibel. Lewati katalog vendor umum dan terapkan parameter teknik yang ketat.

1. Tentukan Parameter Proses: Dokumentasikan komposisi media fluida yang tepat. Catat tekanan operasi maksimum, kisaran suhu, dan laju aliran. Identifikasi padatan tersuspensi atau elemen korosif seperti hidrogen sulfida.

2. Tentukan Batasan Ruang dan Berat: Hitung batas berat yang diperbolehkan untuk sistem pendukung perpipaan. Evaluasi izin yang tersedia. Gunakan perhitungan ini untuk memutuskan antara desain modular kompak dan pengaturan katup ganda bergelang standar.

3. Verifikasi Sertifikasi: Hanya pilih vendor yang menyediakan ketertelusuran material penuh. Permintaan sertifikat material EN 10204 3.1 atau 3.2. Pastikan pabrikan memiliki monogram API 6D yang valid. Konfirmasikan sertifikasi tahan api menurut API 607 ​​atau API 6FA untuk menjamin kinerja selama kebakaran fasilitas.

4. Minta Data Empiris: Tanyakan kepada produsen mengenai data historis siklus hidup. Kelas kebocoran kursi permintaan menjamin khusus untuk trim dan bahan tempat duduk pilihan Anda. Minta studi kasus yang menunjukkan umur panjang dalam aplikasi serupa.

Kesimpulan

Transisi ke arsitektur blok ganda dan bleed yang dimodernisasi adalah metode yang terbukti memperketat protokol keselamatan industri. Ini mengurangi jejak infrastruktur Anda sekaligus menyederhanakan verifikasi isolasi untuk kru pemeliharaan. Anda menghilangkan sambungan flensa yang tidak perlu, sehingga mengurangi risiko emisi lingkungan.

Namun, penerapan yang berhasil memerlukan kepatuhan yang ketat terhadap definisi API 6D standar. Anda harus mengatur tekanan rongga secara eksplisit untuk mencegah kegagalan besar. Anda harus menyesuaikan pemilihan material dengan hati-hati untuk menangani cairan proses tertentu dan kondisi lingkungan.

Tindakan Berikutnya: Kumpulkan parameter operasi saluran Anda. Konsultasikan langsung dengan teknisi katup khusus untuk memetakan kebutuhan tekanan spesifik Anda. Mereka akan membantu Anda menyelesaikan keputusan antara konfigurasi DBB dan DIB untuk peningkatan fasilitas berikutnya.

Pertanyaan Umum

Q: Apa perbedaan antara Single Block and Bleed (SBB) dan katup DBB?

J: Katup SBB memberikan isolasi hanya dari satu arah dengan kemampuan pembuangan. Kami biasanya menggunakan desain SBB dalam aplikasi yang tidak terlalu kritis dan bertekanan rendah. Unit DBB menyegel tekanan dari kedua arah secara bersamaan. Hal ini memungkinkan kru pemeliharaan untuk bekerja dengan aman di kedua sisi pipa yang mengalami penurunan tekanan.

T: Bagaimana Anda menguji kebocoran pada katup bola blok ganda dan pembuangan?

A: Tutup katup sepenuhnya. Terapkan tekanan operasi standar ke pipa. Buka saluran pembuangan bodi tengah dengan aman. Jika rongga terkuras lalu berhenti, berarti jok bagian dalam terpasang dengan benar. Aliran yang terus menerus menunjukkan adanya kebocoran pada dudukan.

T: Apakah katup DBB secara otomatis mengurangi tekanan rongga?

J: Ya. Berdasarkan definisi API 6D, unit DBB standar menggunakan kursi efek piston tunggal (SPE). Kursi ini melepaskan kembali tekanan berlebih rongga termal ke dalam pipa. Jika kursi efek piston ganda (DPE) digunakan, unit tersebut diklasifikasikan sebagai DIB, dan memerlukan mekanisme pelepas eksternal.
