Jenis Ball Valve: Panduan Lengkap Desain Ball Valve Industri

Sistem perpipaan industri sangat bergantung pada kontrol cairan yang tepat untuk menjaga pengoperasian yang aman, efisien, dan berkelanjutan. Memilih desain katup bola yang salah sering kali menyebabkan emisi yang cepat, penurunan tekanan yang berlebihan, keausan dudukan dini, dan waktu henti sistem yang mahal. Kegagalan mekanis ini membahayakan keselamatan pekerja dan sangat mengganggu hasil operasional. Anda harus hati-hati mencocokkan persyaratan unik sistem perpipaan Anda dengan arsitektur katup yang sesuai untuk memastikan kinerja optimal.

Panduan ini memberikan kerangka evaluasi tingkat teknik untuk membantu Anda memetakan parameter tertentu—seperti batas tekanan, karakteristik media, dan kebutuhan kontrol aliran—ke jenis katup industri yang benar. Anda akan mempelajari dengan tepat bagaimana desain struktural, dimensi lubang internal, dan konfigurasi port secara langsung mempengaruhi dinamika fluida. Anda juga akan mengetahui bagaimana gaya perakitan bodi yang berbeda memengaruhi alur kerja pemeliharaan berkelanjutan Anda. Sebelum mengevaluasi bahan konstruksi khusus dan metode aktuasi otomatis, para insinyur harus dengan jelas menentukan desain mekanis dasar katup untuk memastikan keandalan jangka panjang.

Poin Penting

• Tekanan & Ukuran menentukan jangkar: Desain mengambang melayani aplikasi tekanan rendah hingga sedang, sedangkan desain trunnion wajib digunakan untuk perpipaan bertekanan tinggi dan berdiameter besar.

• Persyaratan aliran menentukan lubang: Desain port penuh menghilangkan penurunan tekanan; pelabuhan standar menawarkan penghematan biaya jika pembatasan aliran dapat diterima.

• Perawatan menentukan gaya bodi: Bodi 3 bagian memungkinkan perawatan in-line, yang sangat penting untuk sistem pengelasan atau sistem dengan waktu kerja tinggi.

• Perutean sistem menentukan jumlah port: Desain multi-port (seperti katup bola tiga arah) dapat menggantikan beberapa katup dua arah untuk menyederhanakan tata letak perpipaan.

Desain Struktural: Katup Bola Mengambang vs. Trunnion

Saat mengevaluasi spektrum luas jenis katup bola , menentukan desain struktur inti menjadi dasar proses spesifikasi Anda. Anda menghadapi pilihan biner yang kritis sejak awal. Tekanan sistem dan diameter pipa terutama menentukan apakah Anda memerlukan konfigurasi mengambang atau trunnion. Membuat pilihan yang salah sangat berdampak pada keselamatan operasional dan umur panjang mekanis.

Katup bola mengambang beroperasi dengan prinsip yang sangat sederhana namun efektif. Bola tetap tersuspensi seluruhnya dalam media cair. Saat ditutup, tekanan garis hulu secara fisik mendorong bola ke hilir melawan ring tempat duduk yang empuk. Tindakan mekanis ini menekan jok dan menciptakan segel yang rapat dan kedap gelembung. Katup ini unggul dalam sistem tekanan rendah hingga menengah. Mereka bekerja sangat baik untuk diameter pipa yang lebih kecil yang menangani media yang bersih dan non-abrasif. Namun, mereka mempunyai keterbatasan mekanis yang berbeda. Ketika tekanan sistem meningkat, gaya yang mendorong bola ke dudukannya meningkat secara eksponensial. Hal ini menciptakan gesekan yang sangat besar, sehingga menghasilkan torsi pengoperasian yang tinggi. Selain itu, lonjakan tekanan yang tiba-tiba dengan mudah merusak dudukan empuk, sehingga menyebabkan katup mudah bocor.

Sebaliknya, katup bola trunnion menggunakan mekanisme penyegelan yang berbeda secara mendasar. Bola secara mekanis ditambatkan oleh poros padat di bagian atas dan bawah. Karena bola tetap diam pada porosnya, tekanan garis menggerakkan dudukan hulu pegas melawan bola, bukan menggerakkan bola itu sendiri. Desain struktural ini mutlak wajib untuk aplikasi tekanan tinggi, khususnya yang melebihi ASME Kelas 600. Hal ini juga penting untuk jaringan pipa berdiameter besar di mana bola apung akan terlalu besar untuk beroperasi secara efisien. Dudukan trunnion menyerap beban tekanan besar dengan aman. Mereka memberikan profil torsi pengoperasian yang jauh lebih rendah dan sangat dapat diprediksi. Prediktabilitas ini menjadikannya pilihan ideal untuk sistem yang memerlukan aktuasi otomatis yang presisi.

Desain Lubang: Port Penuh vs. Port Standar

Diameter bagian dalam katup sangat mempengaruhi dinamika aliran sistem. Kami mengevaluasi dimensi ini karena menentukan kapasitas aliran total, efisiensi operasional, dan kecepatan fluida. Memilih desain lubang yang tepat memastikan Anda tidak tersedak secara tidak sengaja atau menimbulkan turbulensi yang tidak perlu.

Katup bola port penuh dilengkapi lubang internal yang sangat cocok dengan diameter dalam pipa penghubung. Pilihan struktural yang mulus ini memberikan hasil yang spesifik dan terukur. Ini memastikan nol pembatasan aliran di seluruh badan katup. Akibatnya, ini sepenuhnya menghilangkan penurunan tekanan lokal. Rasio 1:1 ini juga memberi operator kemampuan untuk menjalankan alat pembersih mekanis atau alat inspeksi melalui saluran tanpa hambatan. Para insinyur menentukan opsi port penuh terutama untuk slurry, fluida yang sangat kental, dan aplikasi aliran kritis yang memerlukan throughput maksimum tanpa hambatan.

Katup port standar atau yang diperkecil menggunakan pendekatan yang berbeda. Lubang internalnya biasanya berukuran satu pipa lebih kecil dari pipa penghubung. Pengurangan yang disengaja ini mengurangi jejak fisik, berat, dan biaya produksi unit. Pengorbanannya melibatkan peningkatan penurunan tekanan dan timbulnya turbulensi aliran lokal tepat di bagian hilir katup. Katup ini berfungsi sempurna dalam skenario pengangkutan cairan dan gas secara umum. Anda dapat menerapkannya dengan aman dalam proses pemipaan yang panjang di mana sedikit pembatasan aliran tidak berdampak negatif terhadap efisiensi sistem secara keseluruhan.

Konfigurasi Port: Katup Bola Dua Arah vs. Tiga Arah

Arsitektur perpipaan yang kompleks seringkali mengharuskan para insinyur untuk mencampur aliran media yang berbeda atau mengalihkan aliran ke tangki pemrosesan yang berbeda. Tata letak tradisional mencapai hal ini dengan menggabungkan beberapa katup isolasi ke dalam loop otomatisasi yang rumit dan sulit dirawat. Memilih konfigurasi multi-port secara langsung menyederhanakan tantangan teknis ini.

Katup dua arah mewakili pendekatan standar industri. Mereka menyediakan isolasi hidup/mati dasar melalui satu saluran masuk dan satu saluran keluar. Mereka membentuk tulang punggung dari sebagian besar jaringan kendali yang lancar, sehingga memungkinkan media bergerak dalam garis lurus.

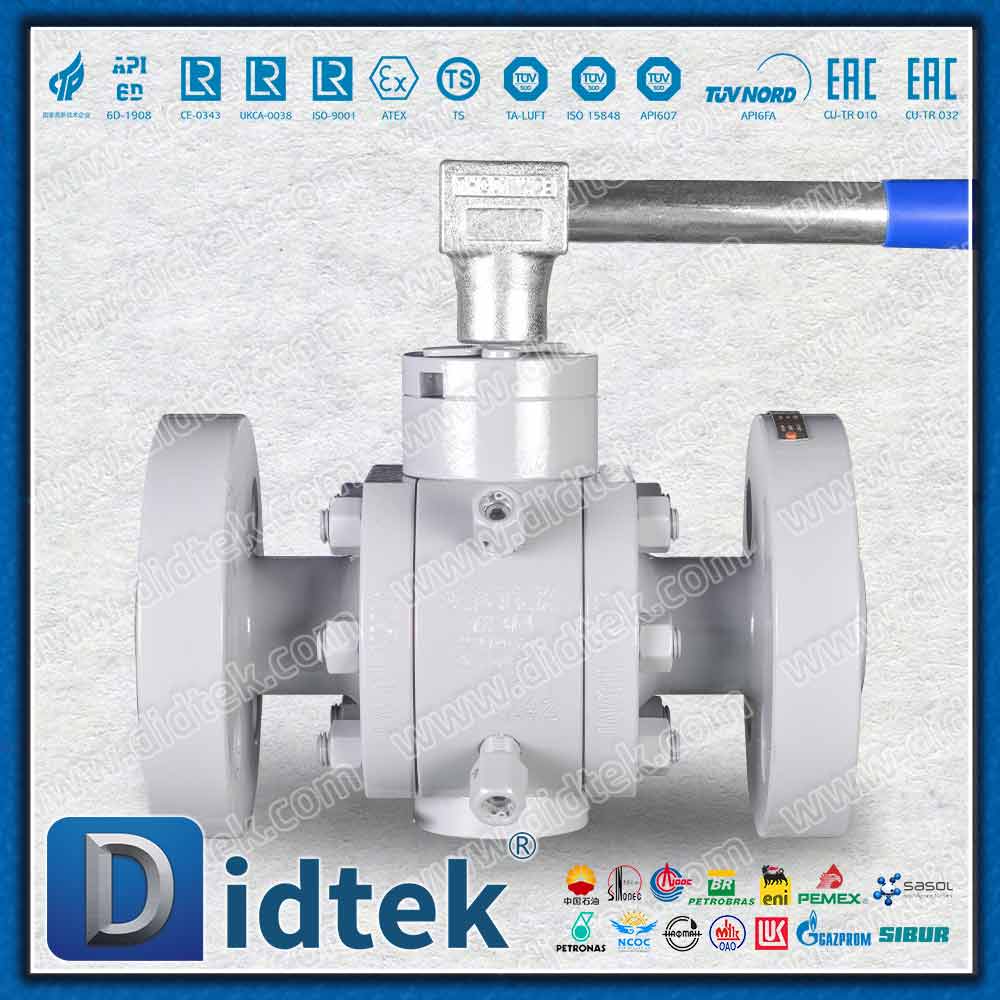

Ketika perutean sistem menjadi rumit, mengintegrasikan katup bola tiga arah menjadi sangat menguntungkan. Unit-unit ini menggantikan beberapa katup standar, sehingga mengurangi potensi titik kebocoran dan menghemat jejak spasial yang berharga. Mereka menggunakan dua geometri internal yang berbeda:

• L-Port (Pengalihan): Konfigurasi internal ini mengarahkan aliran dari satu saluran masuk umum ke salah satu dari dua saluran keluar terpisah. Perputaran pegangan 90 derajat akan menggeser jalur aliran seluruhnya sekaligus mengisolasi port yang digunakan sebelumnya.

• T-Port (Pencampuran/Pemilihan): Desain ini menawarkan lebih banyak fleksibilitas. Itu dapat mencampur dua aliran masuk yang terpisah menjadi satu saluran keluar yang sama. Sebagai alternatif, ini dapat memungkinkan aliran langsung antara dua port yang berlawanan sambil mematikan port tegak lurus ketiga.

Penerapan desain multipelabuhan membawa risiko operasional tertentu. Anda harus memprogram aktuator pneumatik atau listrik dengan tepat. Keselarasan yang buruk selama fase transisi rotasi dapat menyebabkan kontaminasi silang sementara antar aliran sungai. Hal ini juga dapat menyebabkan deadheading yang tidak disengaja, yaitu lonjakan tekanan fluida yang berbahaya karena semua port diblokir untuk sementara.

Gaya Perakitan Bodi: 1-Piece, 2-Piece, dan 3-Piece

Desain rumah katup secara langsung memengaruhi metode pemasangan di lapangan dan alur kerja pemeliharaan siklus hidup. Gaya perakitan bodi menentukan seberapa mudah tim pemeliharaan dapat mengakses komponen internal ketika kursi empuk akhirnya aus. Mengevaluasi dimensi ini memerlukan pemahaman toleransi fasilitas Anda terhadap waktu henti sistem.

Konfigurasi perumahan yang berbeda menawarkan profil struktural dan realitas implementasi yang berbeda:

1. Bodi 1 Bagian: Desain ini menampilkan konstruksi cor yang kokoh dan terpadu. Hampir selalu terdapat lubang yang diperkecil agar dapat memuat komponen internal melalui lubang yang lebih kecil. Ini menawarkan biaya pembelian awal terendah. Namun, pertimbangan penerapannya sangat jelas: sepenuhnya tidak dapat diperbaiki. Fasilitas memperlakukannya sebagai komponen yang dapat dibuang jika terjadi kegagalan.

2. Badan 2 Bagian: Ini mewakili konfigurasi industri standar. Ini membagi rumahan menjadi dua bagian yang dibaut atau dijalin menjadi satu. Untuk mengganti jok yang aus atau bola yang rusak, tim pemeliharaan harus mengeluarkan seluruh unit secara fisik dari pipa. Ini berfungsi paling baik untuk sistem berflensa atau berulir di mana pemeliharaan offline tetap memungkinkan secara operasional.

3. Bodi 3 Bagian: Desain yang sangat kokoh ini memiliki bagian tengah yang menampung bola dan tempat duduk, diapit oleh dua penutup ujung terpisah. Tutup ujung tetap terpasang erat pada pipa yang berdekatan. Selama perawatan, teknisi cukup melepas beberapa baut, dan bagian tengahnya berayun keluar untuk segera diservis. Penerapan ini mutlak wajib untuk sistem perpipaan yang dilas. Hal ini memungkinkan penggantian seal in-line secara cepat tanpa harus memotong pipa, sehingga sangat mengurangi waktu henti operasional yang kritis.

Matriks Seleksi Tiga Dimensi: Jenis, Bahan, dan Sambungan Akhir

Insinyur harus mengintegrasikan tipe bodi struktural dengan pilihan metalurgi tertentu dan sambungan yang aman. Kerangka keputusan yang komprehensif ini menyelesaikan spesifikasi katup. Saat menjelajahi berbagai jenis katup bola , memetakan ketiga dimensi ini dengan tepat akan memastikan kinerja jangka panjang yang andal dalam kondisi yang berat.

Judul: Bahan Katup dan Matriks Sambungan

Pemilihan material bergantung sepenuhnya pada kompatibilitas media dan faktor lingkungan. Baja karbon mengatasi tekanan ekstrim dan panas tinggi secara efektif. Baja tahan karat tahan terhadap korosif yang keras dan menjaga kemurnian. Kuningan melayani putaran air utilitas bertekanan rendah dengan sempurna.

Sambungan akhir harus mencerminkan kenyataan pemasangan sebenarnya di lantai pabrik. Sambungan bergelang mendominasi lokasi industri berat karena dapat menangani tekanan besar dan memungkinkan penggantian dengan cepat. Sambungan berulir sesuai dengan aplikasi komersial standar di mana pengelasan menimbulkan risiko kebakaran. Ujung yang dilas memenuhi persyaratan nol kebocoran mutlak tetapi memerlukan badan katup 3 bagian untuk memastikan pemeliharaan di masa mendatang tetap memungkinkan.

Risiko Kepatuhan dan Penerapan Industri

Pengendalian aliran industri menuntut kepatuhan yang ketat dan pantang menyerah terhadap standar teknik yang berwenang. Anda harus memastikan semua katup yang ditentukan memenuhi kode API dan ASME yang relevan. API 608 dan API 6D mengatur kinerja mekanis dan pengujian katup pipa tugas berat. ASME B16.34 menentukan peringkat tekanan-suhu kritis berdasarkan secara khusus pada ketebalan dan komposisi material cangkang. Mengabaikan standar-standar ini akan mengundang kegagalan besar.

Desain tahan api mewakili persyaratan keselamatan utama dalam pemrosesan hidrokarbon. Insinyur harus menentukan katup yang sesuai dengan API 607 ​​untuk aplikasi media yang mudah terbakar. Unit khusus ini menampilkan arsitektur tempat duduk ganda. Selama pengoperasian normal, bola menempel pada kursi empuk PTFE atau TFM primer. Jika api eksternal meningkatkan suhu hingga melelehkan lapisan polimer, bola akan bergeser sedikit ke arah hilir. Kemudian menggunakan dudukan logam mesin sekunder. Kontak logam-ke-logam ini membentuk segel darurat, mencegah kebocoran besar yang dapat memicu kebakaran.

Emisi yang tidak jelas menimbulkan risiko peraturan dan implementasi yang signifikan. Peraturan lingkungan modern memerlukan evaluasi ketat terhadap desain pengepakan batang. Kelenjar pengepakan standar sering kali kendor karena siklus termal dan keausan mekanis, sehingga gas beracun yang tidak terlihat dapat keluar. Desain canggih yang menggunakan mesin cuci Belleville yang memuat listrik memecahkan masalah ini. Mesin cuci pegas berbentuk kerucut ini mempertahankan tekanan dinamis dan konstan pada bahan pengemas meskipun bahan tersebut rusak selama ribuan siklus. Peningkatan teknik ini membantu fasilitas dengan percaya diri memenuhi standar ISO 15848 atau EPA yang ketat untuk penahanan gas berbahaya.

Kesimpulan

Memilih arsitektur katup yang ideal memerlukan pendekatan yang sangat metodis dan disiplin. Dasarkan filter awal Anda pada batas tekanan dan ukuran pipa untuk menentukan apakah jangkar apung atau trunnion cocok. Ikuti ini dengan menganalisis dinamika fluida Anda untuk memutuskan apakah port penuh atau standar paling mendukung proses Anda. Terakhir, nilai kebutuhan pemeliharaan jangka panjang fasilitas Anda untuk menyelesaikan konfigurasi gaya bodi yang benar.

Kami sangat menyarankan para insinyur, tukang pipa, dan tim pengadaan untuk berkonsultasi langsung dengan spesialis katup atau insinyur aplikasi bersertifikat. Bawalah data sistem yang lengkap ke percakapan ini, termasuk bahan kimia media tertentu, tekanan pengoperasian maksimum, dan parameter suhu puncak. Mengambil langkah penting berikutnya ini memastikan pengukuran yang akurat, memverifikasi kompatibilitas bahan kimia, dan menentukan secara tepat persyaratan aktuasi pneumatik atau listrik sebelum pemasangan.

Pertanyaan Umum

T: Apa perbedaan antara trunnion dan katup bola mengambang?

J: Perbedaan utamanya terletak pada mekanisme penahan internal. Bola mengambang tergantung langsung di media fluida, bergantung sepenuhnya pada tekanan saluran hulu untuk mendorongnya ke dudukan hilir untuk penyegelan. Sebaliknya, bola trunnion secara mekanis ditambatkan oleh poros padat di bagian atas dan bawah. Tekanan garis mendorong kursi pegas ke bola stasioner. Desain berlabuh ini sangat penting untuk mengelola aplikasi bertekanan tinggi dan berdiameter besar dengan aman.

T: Dapatkah katup bola digunakan untuk membatasi aliran?

J: Secara umum, tidak. Desain standar hanya ada untuk tugas isolasi hidup/mati. Menggunakannya untuk pelambatan membuat dudukan polimer lunaknya terkena aliran berkecepatan tinggi. Hal ini menyebabkan erosi yang cepat, penurunan tekanan lokal, dan kerusakan permanen pada dudukan, yang menyebabkan kebocoran internal. Namun, katup bola V-port khusus memiliki fitur bola berkontur unik yang dirancang khusus untuk memodulasi aliran dengan aman tanpa merusak permukaan penyegelan.

T: Apa arti "port penuh" pada katup bola?

J: Desain port penuh berarti diameter lubang internal katup sesuai dengan diameter dalam pipa penghubung. Rasio 1:1 yang sempurna ini memastikan tidak ada pembatasan aliran dan tidak ada penurunan tekanan saat fluida melewatinya. Hal ini juga memungkinkan tim pemeliharaan untuk menjalankan alat pembersih mekanis atau alat inspeksi langsung melalui pipa tanpa menemui hambatan struktural apa pun.

T: Bagaimana Anda menentukan sambungan ujung yang benar untuk katup bola?

J: Sambungan akhir bergantung langsung pada material pipa Anda, peringkat tekanan sistem, dan kebutuhan akses pemeliharaan di masa mendatang. Gunakan koneksi berulir sederhana untuk jalur komersial kecil. Tentukan ujung flensa yang dibaut untuk sistem industri bertekanan tinggi yang memerlukan penyegelan aman namun mudah dilepas di kemudian hari. Pilih sambungan las untuk lingkungan permanen, getaran tinggi, dan tidak bocor, selalu pasangkan dengan bodi 3 bagian untuk akses perawatan penting.
