Katup Bola API 6D: Aplikasi Standar, Pengujian, dan Minyak & Gas

Menentukan katup yang tepat untuk saluran pipa tengah dan jarak jauh tetap merupakan tindakan penyeimbangan yang berisiko tinggi. Tim pengadaan harus menavigasi kepatuhan terhadap peraturan, keselamatan operasional, dan keandalan siklus hidup. Setiap keputusan teknis berdampak pada keseluruhan jaringan energi. Standar API 6D menetapkan persyaratan ketat untuk pipa dan katup pipa. Katup ini tetap terpisah dari katup proses standar. Memilih spesifikasi yang salah dapat menyebabkan kegagalan tekanan yang sangat besar atau terhentinya operasi pigging jauh di bawah tanah.

Kami memberi insinyur pengadaan dan manajer proyek kerangka kerja berbasis bukti untuk pengambilan keputusan yang percaya diri. Anda akan mempelajari cara mengevaluasi, menentukan, dan mencari sumber katup bola api 6d untuk aplikasi minyak dan gas penting. Kami akan mengeksplorasi protokol pengujian yang ketat, keharusan desain struktural, dan kriteria evaluasi vendor yang ketat. Hal ini memastikan proyek saluran pipa Anda berikutnya beroperasi dengan aman, menjaga kepatuhan terhadap peraturan, dan menghindari waktu henti operasional yang mahal.

Poin Penting

• Kekhususan Standar: API 6D dirancang khusus untuk aplikasi pipa, memprioritaskan integritas struktural di bawah tekanan pipa, kemampuan piggability, dan isolasi yang andal.

• Imperatif Desain: Katup bola trunnion API 6D adalah standar industri untuk aplikasi bertekanan tinggi dan berdiameter besar, menawarkan torsi pengoperasian yang lebih rendah dan penyegelan yang kuat.

• Pengujian Wajib: Kepatuhan memerlukan pengujian hidrostatik dan pneumatik yang ketat, termasuk protokol pelepas rongga khusus dan kebocoran tempat duduk (DBB/DIB).

• Kesesuaian Aplikasi: Pemilihan antara desain bodi yang dilas penuh dan dibaut sangat bergantung pada lingkungan pemasangan (misalnya, terkubur vs. di atas tanah).

• Evaluasi Vendor: Monogram API terverifikasi, Laporan Pengujian Material (MTR), dan dukungan teknis yang terbukti merupakan kriteria seleksi yang tidak dapat dinegosiasikan.

Mengungkap Standar API 6D untuk Isolasi Saluran Pipa

Mencampur katup proses (API 608) dengan katup pipa (API 6D) sering kali menyebabkan kegagalan struktural pada aplikasi midstream. Banyak pembeli yang salah berasumsi bahwa mereka dapat menukar standar ini untuk menghemat uang. Mereka tidak bisa. Katup proses melayani lingkungan operasional yang sepenuhnya berbeda dari jaringan pipa yang luas.

API 6D sangat berfokus pada tekanan eksternal pipa yang disebabkan oleh pergerakan tanah dan ekspansi termal. Ini menentukan desain lubang penuh untuk memfasilitasi pembersihan dan inspeksi internal. Hal ini juga mengamanatkan mekanisme pelepas tekanan rongga khusus untuk mencegah ledakan dari cairan yang terperangkap. Katup API 608 biasanya beroperasi di kilang dengan tekanan struktural yang lebih rendah. Mereka tidak memerlukan kompatibilitas pigging yang ketat seperti yang terlihat di jalur tengah. Memahami perbedaan teknis yang penting ini mencegah kesalahan pengadaan yang merugikan.

Katup isolasi pipa bertindak sebagai pengaman utama untuk integritas pipa. Operator mengandalkannya untuk pemblokiran jalur utama dan penghentian darurat (ESD). Pembagian jaringan pipa jarak jauh menuntut keandalan penyegelan yang mutlak. Jika bagian pipa pecah bermil-mil jauhnya, unit isolasi harus segera ditutup. Itu harus tertutup rapat untuk mencegah pelepasan hidrokarbon secara besar-besaran ke lingkungan.

Kami menetapkan dasar kepatuhan melalui harmonisasi ISO 14313. API 6D sangat mencerminkan standar internasional ini. Penyelarasan struktural ini memastikan penerimaan global terhadap proyek minyak dan gas internasional. Manajer proyek dapat menyebarkan unit-unit ini di berbagai yurisdiksi peraturan di seluruh dunia tanpa mendesain ulang seluruh strategi perpipaan mereka.

Konfigurasi Desain Inti: Memilih Ball Valve API 6D yang Tepat

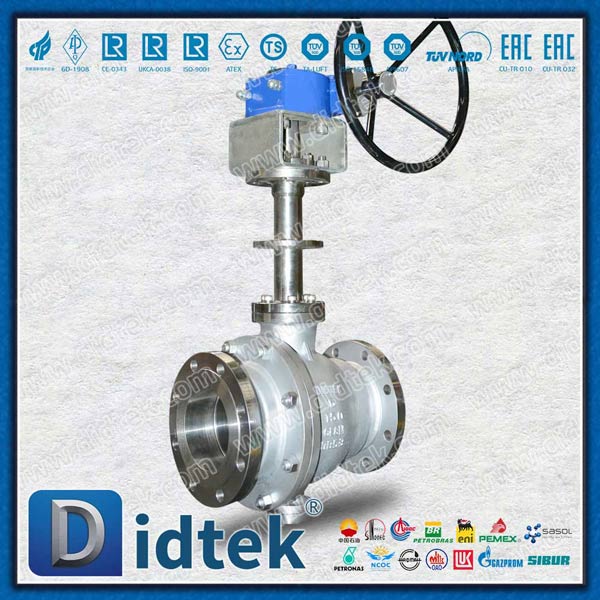

Insinyur pertama-tama harus memilih antara desain mengambang dan trunnion. wajib Katup bola trunnion API 6D digunakan untuk pipa bertekanan tinggi. Anda biasanya akan melihat persyaratan ini mulai dari Kelas 600 dan dalam sistem berdiameter besar. Desain mengambang mendorong bola langsung ke dudukan hilir untuk membuat segel. Hal ini memerlukan torsi pengoperasian yang sangat besar pada tekanan tinggi dan dengan cepat merusak kursi empuk. Desain Trunnion menambatkan bola secara mekanis di bagian atas dan bawah. Mereka menangani tekanan saluran yang kuat melalui bantalan trunnion, bukan melalui jok. Hal ini secara signifikan mengurangi gesekan, memperpanjang masa pakai kursi, dan memungkinkan operator menggunakan aktuator yang lebih kecil dan lebih efisien.

Lingkungan pemasangan sangat menentukan pilihan desain bodi Anda. Anda harus memilih dengan tepat antara konfigurasi yang dibaut dan dilas penuh untuk menghindari kesulitan operasional di masa mendatang.

Desain bodi yang dibaut atau dibelah paling cocok untuk pemasangan di atas tanah. Manifold, metering skid, dan stasiun pompa sering menggunakannya. Tim pemeliharaan dapat melakukan perbaikan in-line dengan mudah. Mereka membuka baut bodi, mengganti jok yang aus atau segel yang rusak, dan melanjutkan pengoperasian tanpa memotong pipa.

Badan yang dilas sepenuhnya tetap menjadi kebutuhan struktural untuk instalasi terkubur dan aplikasi bawah laut. Mereka sepenuhnya menghilangkan potensi jalur kebocoran dari sendi tubuh. Jaringan pipa bawah tanah menghadapi pergeseran tanah yang parah, kelembapan yang tinggi, dan elemen korosif. Unit yang dilas sepenuhnya tidak memerlukan perawatan di bawah tanah. Namun, hal ini memerlukan presisi manufaktur awal yang jauh lebih tinggi karena perbaikan internal tidak mungkin dilakukan setelah perakitan akhir.

Tabel 1: Analisis Konfigurasi Bodi Baut vs. Bodi Dilas Sepenuhnya

Ukuran lubang secara langsung mempengaruhi kemampuan babi. Jaringan pipa jarak jauh memerlukan inspeksi dan pembersihan internal yang sering untuk menjaga efisiensi aliran. Desain bukaan penuh (lubang penuh) memungkinkan jalur tanpa halangan untuk alat pembersih cerdas dan babi inspeksi. Desain lubang yang dikurangi menjebak alat-alat ini dan menghentikan aliran pipa sepenuhnya. Anda harus menentukan dimensi lubang penuh untuk mempertahankan operasi pemeliharaan yang lancar dan hemat biaya.

Rezim Pengujian API 6D: Memvalidasi Integritas Katup

Pembeli harus melihat jauh melampaui gambar desain awal. Anda harus meneliti dokumentasi Pengujian Penerimaan Pabrik (FAT) dengan cermat. Faktor kepercayaan bergantung sepenuhnya pada hasil tes yang dapat diverifikasi. FAT yang kuat memastikan peralatan dapat bertahan dalam kondisi lapangan yang ekstrem sebelum meninggalkan fasilitas manufaktur.

Kepatuhan menentukan protokol pengujian hidrostatik yang ketat. Uji cangkang hidrostatik biasanya dijalankan pada 1,5 kali tekanan desain maksimum. Pengujian kursi dijalankan pada 1,1 kali tekanan desain. Para pengawas memantau waktu tunggu yang dapat diterima dengan cermat selama fase-fase ini. Mereka mengawasi penurunan tekanan yang mengindikasikan kebocoran struktural mikroskopis atau cacat pengecoran.

Kemampuan Double Block and Bleed (DBB) dan Double Isolation and Bleed (DIB) membingungkan banyak teknisi pengadaan. Anda perlu memahami perbedaan fungsionalnya. DBB berarti kursi memberikan segel terhadap tekanan dari kedua ujung unit secara bersamaan. Anda dapat mengeluarkan darah dari rongga tubuh di antara jok untuk memeriksa kebocoran. DIB melangkah lebih jauh dalam isolasi keselamatan kritis. DIB-1 memiliki dua kursi dua arah. DIB-2 memiliki satu kursi dua arah dan satu kursi searah. Fitur-fitur canggih ini memungkinkan operator untuk melakukan pembuangan rongga dengan aman dan memverifikasi integritas dudukan internal yang mutlak sementara saluran pipa tetap berada di bawah tekanan operasional penuh.

Pengujian pelepasan rongga merupakan persyaratan keselamatan yang tidak dapat dinegosiasikan. Hidrokarbon cair yang terperangkap mengembang dengan cepat akibat perubahan termal, seperti paparan sinar matahari langsung. Ekspansi ini menyebabkan penumpukan tekanan yang sangat dahsyat dan eksplosif di dalam rongga tubuh yang tertutup. Kursi yang dapat melepaskan diri melepaskan tekanan berlebih ini kembali ke dalam pipa secara otomatis, mencegah retaknya cangkang.

Urutan Protokol Pengujian Penerimaan Pabrik Standar (FAT):

1. Inspeksi Visual dan Dimensi: Memverifikasi ukuran lubang, dimensi tatap muka, dan integritas struktural keseluruhan terhadap gambar teknis.

2. Uji Cangkang Hidrostatis: Memberi tekanan pada bodi rakitan dengan air hingga tekanan desain 1,5x untuk memastikan kekuatan cangkang tertinggi dan mendeteksi cacat pengecoran.

3. Uji Kursi Hidrostatis: Memberi tekanan pada setiap kursi hingga tekanan desain 1,1x untuk memastikan tidak ada kebocoran dalam kondisi pengoperasian maksimum yang diharapkan.

4. Uji Udara Bertekanan Rendah: Memompa udara bertekanan rendah (biasanya 80 psi) untuk mendeteksi kebocoran mikro yang mudah terlewatkan oleh cairan hidrostatik padat.

5. Verifikasi Pelepasan Rongga: Memberikan tekanan buatan pada rongga tengah bodi untuk memastikan mekanisme ventilasi kursi otomatis berfungsi dengan baik.

Aplikasi dan Realitas Implementasi Pipa Minyak & Gas

Jalur transmisi jarak jauh sangat bergantung pada unit ini sebagai katup blok jalur utama yang andal. Aktuasi yang konsisten tetap menjadi hal yang terpenting dalam jarak ratusan mil. Operator menggunakan aktuator gas-over-oil, listrik, atau pneumatik tergantung pada sumber daya jarak jauh yang tersedia. Mereka juga memerlukan mekanisme yang aman dari kegagalan. Jika listrik jarak jauh mati selama badai, aktuator harus memindahkan komponen penutup ke posisi aman yang telah ditentukan secara otomatis untuk melindungi sistem.

Jaringan pipa gas alam yang terkubur menimbulkan risiko implementasi yang besar. Instalasi bawah tanah menghadapi korosi eksternal yang konstan, tekanan tanah yang berat, dan kurangnya akses pemeliharaan. Bodi yang dilas sepenuhnya memitigasi risiko ini dengan sempurna. Pabrikan memasang batang memanjang khusus sehingga operator dapat menggerakkannya dari atas tanah dengan aman. Lapisan anti-korosi yang canggih, seperti epoksi berikat fusi tugas berat, mencegah degradasi eksternal selama masa pakai puluhan tahun.

Stasiun pemompaan dan kompresor menggunakan desain siklus tinggi. Fasilitas yang ramai ini memerlukan pembukaan dan penutupan yang cepat untuk mengatur zona tekanan. Kebocoran nol mutlak sangat penting untuk keselamatan fasilitas di sini. Segel yang bocor di stasiun kompresor bertekanan tinggi menimbulkan bahaya ledakan yang parah bagi personel di lokasi. Tuntutan siklus tinggi memerlukan material kursi khusus seperti PEEK dan bantalan trunnion yang diperkeras untuk mencegah keausan dini.

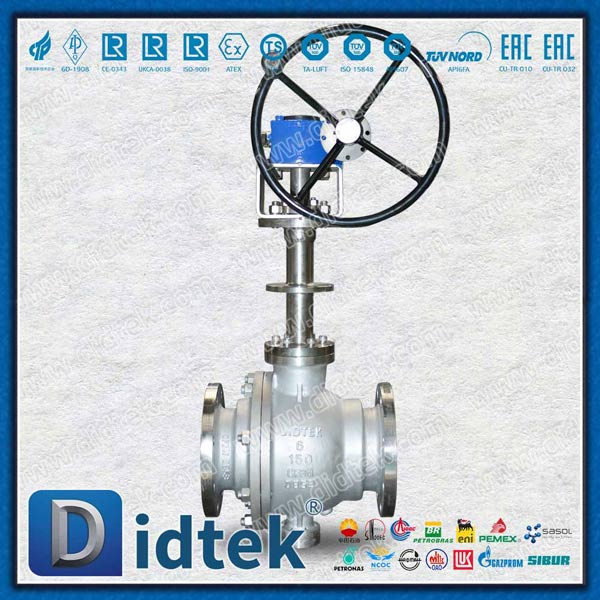

Lingkungan yang keras menentukan pemilihan material yang agresif dan terspesialisasi. Aplikasi gas asam memerlukan kepatuhan NACE MR0175 yang ketat. Standar ini mencegah retak akibat tekanan sulfida yang mematikan pada baja karbon dan baja paduan saat terkena hidrogen sulfida. Lingkungan Arktik memerlukan baja karbon suhu rendah. Memilih katup bola pipa untuk jaringan gas alam bersuhu sangat rendah memastikan patah getas tidak terjadi di bawah guncangan termal ekstrem atau kondisi lingkungan yang membekukan.

Evaluasi Vendor: Cara Memilih Produsen Katup API 6D

Memverifikasi API Monogram melindungi proyek Anda dari komponen palsu dan kegagalan lapangan yang membawa bencana. Instruksikan pembeli Anda untuk memeriksa status sertifikasi aktif produsen dengan cermat. Anda dapat memverifikasi ini langsung melalui Daftar Komposit API resmi secara online. Sertifikasi yang kadaluarsa atau palsu memaparkan operasi Anda pada risiko hukum dan fisik yang sangat besar. Pengadaan katup bola API 6D dari sumber anggaran yang belum terverifikasi adalah pertaruhan berbahaya yang tidak dapat Anda lakukan.

Ketertelusuran material memastikan integritas metalurgi mulai dari pengecoran hingga instalasi akhir. Anda harus meminta Laporan Uji Material (MTR) EN 10204 3.1 atau 3.2 untuk semua suku cadang yang mengandung tekanan. Dokumen-dokumen ini membuktikan komposisi kimia dan sifat mekanik baja yang digunakan secara tepat. Tanpa sertifikat 3.1 atau 3.2 yang valid, Anda tidak dapat menjamin bak akan menahan tekanan pipa terukur.

Waktu tunggu dan kemampuan manajemen proyek membedakan vendor unggul dari vendor rata-rata. Evaluasi vendor berdasarkan akses bahan baku, kemampuan penempaan, dan kapasitas pengujian internal mereka. Mengandalkan laboratorium pengujian pihak ketiga eksternal sering kali menyebabkan penundaan pengiriman yang parah dan tidak dapat diprediksi. Anda harus menganalisis keakuratan pengiriman historis pemasok untuk pesanan berukuran besar dan bertekanan tinggi. Pengiriman yang terlambat menyebabkan kegagalan jadwal berjenjang dalam proyek konstruksi pipa. Vendor dengan dukungan teknik internal yang kuat dapat mengadaptasi desain dengan cepat jika medan saluran pipa atau spesifikasi fluida Anda berubah di tengah proyek.

Kesimpulan

Isolasi saluran pipa memerlukan keselarasan mutlak antara standar industri yang ketat, pengujian pabrik yang ketat, dan kenyataan operasional yang sulit. Penggunaan peralatan yang tepat akan mencegah bencana lingkungan dan memastikan aliran hidrokarbon yang berkelanjutan dan menguntungkan.

• Tentukan gaya bodi yang tepat berdasarkan medan pemasangan. Gunakan desain yang dibaut di atas tanah untuk memudahkan perawatan dan desain yang dilas sepenuhnya untuk pipa yang terkubur.

• Sesuaikan konfigurasi tempat duduk tingkat lanjut seperti DBB atau DIB dengan persyaratan penanganan cairan dan isolasi spesifik Anda.

• Mintalah dokumentasi FAT yang komprehensif, termasuk tes hidrostatik dan penghilangan rongga, sebelum menerima pengiriman.

• Verifikasi semua monogram API dan laporan pengujian material secara independen untuk menjamin integritas metalurgi.

Dorong pembeli teknis Anda untuk melakukan referensi silang spesifikasi proyek dengan kemampuan vendor terverifikasi secara proaktif. Minta gambar teknis terperinci dan protokol pengujian untuk RFQ Anda berikutnya. Spesifikasi proaktif selalu terbukti lebih aman dan efisien dibandingkan perbaikan pipa reaktif.

Pertanyaan Umum

T: Apa perbedaan antara katup API 6D dan API 6A?

J: API 6D menetapkan katup untuk aplikasi pipa tengah, dengan fokus utama pada kemampuan piggability, tekanan struktural inline, dan transmisi jarak jauh. API 6A mengatur kepala sumur dan peralatan hulu. Mereka menangani cairan ekstraksi mentah bertekanan sangat tinggi langsung di lokasi pengeboran. Anda tidak dapat menukarnya karena peringkat tekanan dan persyaratan struktural yang sangat berbeda.

T: Mengapa pelepas tekanan rongga sangat penting dalam katup bola pipa?

A: Hidrokarbon cair yang terperangkap mengembang secara signifikan ketika dipanaskan oleh matahari atau perubahan suhu lingkungan secara tiba-tiba. Ekspansi termal ini menciptakan tekanan yang sangat besar dan tidak terkendali di dalam rongga tubuh yang tertutup. Tanpa mekanisme pelepas otomatis yang mengalirkan cairan ini kembali ke saluran, tekanan yang terperangkap akan memecahkan cangkang atau menghancurkan jok.

T: Dapatkah katup bola API 6D digunakan untuk pelambatan?

J: Tidak. Mereka dirancang khusus untuk aplikasi isolasi hidup/mati saja. Menggunakannya untuk kontrol aliran atau pelambatan membuat dudukan internal yang empuk terkena aliran fluida berkecepatan tinggi. Hal ini menyebabkan erosi dudukan yang cepat, sehingga menghancurkan kemampuannya untuk memberikan segel yang aman dan tidak bocor saat ditutup sepenuhnya.

T: Apa yang dimaksud dengan "piggable" dalam konteks API 6D?

J: Piggable berarti lubang internal memungkinkan alat inspeksi dan pembersihan pipa internal, yang dikenal secara universal sebagai "babi," dapat lewat dengan bebas. Lubangnya harus terbuka penuh, sesuai dengan diameter bagian dalam pipa yang terhubung dengan sempurna untuk mencegah alat inspeksi tersangkut selama transit.

T: Apakah semua katup bola API 6D aman dari api?

J: Tidak secara default. Desain tahan api tetap menjadi persyaratan tambahan yang penting untuk menangani cairan yang mudah terbakar. Anda harus menentukan kepatuhan ketat terhadap API 607 ​​atau API 6FA. Standar-standar ini memastikan tempat duduk internal menyediakan segel logam-ke-logam sekunder yang dapat diterima jika panas ekstrem merusak tempat duduk empuk utama saat terjadi kebakaran.
