Periksa Tekanan Retak Katup, Arah Aliran dan Penurunan Tekanan

Jaringan pipa petrokimia yang baru ditugaskan bergetar hebat. Pompa sentrifugal berkapasitas tinggi gagal total. Kami merobohkan sistem untuk menyelidikinya. Akar permasalahannya jarang sekali disebabkan oleh cacat struktural yang masif. Seringkali, penyebabnya adalah komponen yang tampaknya sederhana: ukuran katup pengarah yang tidak tepat. Katup periksa berfungsi sebagai gerbang mekanis satu arah yang penting. Mereka memungkinkan cairan atau gas mengalir dalam satu arah. Mereka dengan tegas memblokir arus balik. Fungsi dasar ini terdengar mudah. Namun, mekanisme internal yang mengatur perangkat ini sangatlah kompleks.

Memahami parameter teknik spesifik ini bukan sekadar latihan akademis. Hal ini sangat penting untuk menjaga efisiensi sistem, melindungi peralatan hulu yang mahal, dan memastikan keamanan fasilitas. Panduan ini menjelaskan spesifikasi teknis yang rumit. Perancang perpipaan dan profesional pemeliharaan dapat menggunakan perincian metrik dinamis fluida inti ini untuk membuat keputusan pembelian yang terinformasi dan berdasarkan bukti.

Poin Penting

• Tekanan retak mewakili ambang batas minimum absolut yang diperlukan untuk menggeser mekanisme internal.
• Orientasi arah hanya bersifat satu arah. Memasang unit secara terbalik akan menghalangi saluran sepenuhnya dan menyebabkan kerusakan mekanis yang parah.
• Kehilangan tekanan mengacu pada degradasi energi kinetik yang dapat diukur. Hal ini berdampak langsung pada efisiensi energi sistem.
• Perhitungan matematis yang akurat dan pemahaman menyeluruh tentang koefisien aliran sangat penting untuk mencegah obrolan katup dan palu air.
• Memilih arsitektur yang sesuai memerlukan keseimbangan metrik inti berdasarkan media tertentu dan variabel lingkungan.

Apa itu Tekanan Retak Katup Periksa?

Tekanan retak adalah tekanan hulu minimum yang diperlukan untuk melepaskan mekanisme penyegelan katup. Komponen internal mungkin berupa cakram logam berpemandu, bola berbobot, atau penutup berengsel. Terlepas dari desainnya, ia harus mengatasi serangkaian kekuatan yang berlawanan. Gaya bawaan ini biasanya terdiri dari tegangan pegas internal, berat fisik elemen penutup, dan tekanan balik hilir yang ada pada seal.

Bayangkan untuk membuka pintu api yang berat dan dilengkapi pegas melawan angin kencang. Jumlah gaya yang tepat yang perlu Anda terapkan hanya untuk mendorong pintu sedikit keluar dari rangkanya serupa dengan metrik ini. Setelah fluida hulu mencapai ambang batas tertentu, katup akan terbuka. Tepat pada saat ini, sejumlah aliran yang terdeteksi mulai bergerak melalui pipa.

Menentukan ambang bukaan yang benar merupakan langkah mendasar dalam desain sistem perpipaan yang kuat. Jika tekanan yang ditentukan terlalu tinggi untuk rangkaian, fluida tidak akan memiliki energi kinetik yang diperlukan untuk memaksa katup terbuka. Akibatnya, pompa-pompa di bagian hulu terpaksa bekerja terlalu keras. Hal ini menyebabkan konsumsi energi yang berlebihan, panas berlebih yang terlokalisir, dan akhirnya kegagalan pompa akibat deadheading.

Sebaliknya, ambang batas yang ditentukan terlalu rendah membuat katup menjadi terlalu sensitif dan tidak stabil. Ini mungkin terbuka sebelum waktunya atau bergetar tidak menentu di bawah fluktuasi tekanan kecil. Katup dengan ketahanan mekanis yang tidak mencukupi mungkin gagal menutup dengan cepat ketika aliran maju berhenti. Respons yang tertunda ini menggagalkan tujuan utama: mencegah arus balik. Insinyur harus mengevaluasi tekanan operasi nominal sirkuit mereka. Hal ini memastikan mekanisme terbuka dengan andal selama pengoperasian standar sambil mempertahankan segel kedap air saat idle.

Memahami Arah dan Dinamika Aliran

Berdasarkan definisi mekanis, perangkat ini bersifat searah. yang dimaksudkan Arah aliran katup periksa menentukan satu-satunya jalur aman yang dapat dilalui oleh cairan, gas, atau bubur abrasif melalui jaringan perpipaan. Satu-satunya tujuan mereka adalah untuk memblokir gerakan mundur. Memasang salah satu unit ini ke belakang akan bertindak sebagai penghalang permanen yang tidak dapat ditembus terhadap aliran yang diinginkan.

Pabrikan dengan jelas menunjukkan orientasi yang benar pada rumah eksterior untuk mencegah kesalahan pemasangan yang kritis. Anda biasanya akan melihat panah menonjol dilemparkan langsung ke badan logam atau dicap pada pelat spesifikasi yang ditempel. Mengabaikan indikator arah yang penting ini akan menimbulkan konsekuensi yang parah. Jika pompa industri besar-besaran diaktifkan melawan katup yang dipasang di belakang, cairan tidak akan bisa memuai. Skenario deadheading yang diakibatkannya menyebabkan lonjakan tekanan yang cepat dan ekstrem. Paku-paku ini dapat merusak sambungan pipa, merusak segel pompa, dan menimbulkan bahaya keselamatan yang mengancam jiwa bagi operator di sekitar.

Memahami perilaku internal fluida sangat penting untuk mengoptimalkan kinerja sistem secara keseluruhan. Proses dinamis dimulai saat titik retak terlampaui. Tekanan di hulu meningkat melampaui ambang batas awal ini. Mekanisme internal terangkat lebih jauh dari tempat duduk, memungkinkan volume aliran meningkat.

Setelah terbuka penuh, kecepatan pergerakan cairan melalui tubuh sepenuhnya bertanggung jawab untuk menjaga cakram internal atau flapper tetap tertahan. Kecepatan ini harus tetap relatif stabil untuk kinerja optimal. Jika kecepatan fluida turun di bawah ambang batas kritis, energi kinetik tidak dapat lagi menahan mekanisme terhadap pegas atau berat gravitasinya. Secara otomatis, katup akan mulai menutup sebelum aliran benar-benar berbalik arah. Tindakan penutupan yang proaktif dan dibantu gravitasi ini merupakan fitur desain yang penting. Ini secara drastis meminimalkan gelombang kejut destruktif yang terkait dengan palu air.

Tekanan Retak vs. Penurunan Tekanan: Perbedaan Utama

Kebingungan yang sering terjadi dalam teknik perpipaan adalah perbedaan antara gaya yang diperlukan untuk membuka katup dan energi yang hilang saat fluida bergerak melaluinya. Kedua metrik tersebut melibatkan pengukuran tekanan dan sangat memengaruhi ukuran pompa. Namun, mereka mewakili fase pergerakan fluida yang sangat berbeda.

Dalam istilah teknis, penurunan tekanan katup periksa adalah perbedaan tekanan head yang dapat diukur antara lubang masuk dan lubang keluar saat fluida mengalir secara aktif. Bahkan ketika katup terkunci dalam posisi terbuka penuh, geometri internalnya bertindak sebagai pembatas fisik di dalam pipa.

Cairan atau gas menavigasi kontur internal rumahan. Pasti akan terjadi gesekan dengan dinding logam. Selain itu, fluida harus bermanuver di sekitar cakram, pegas, atau rakitan engsel. Hal ini menciptakan turbulensi yang kacau balau. Kombinasi gesekan internal, hambatan fisik, dan arus pusaran turbulen mengakibatkan hilangnya energi kinetik secara permanen. Pada saat fluida keluar dari pelabuhan hilir, tekanannya telah menurun secara nyata.

Untuk memperjelas perbedaannya secara sederhana: tekanan retak adalah energi yang dibutuhkan untuk memulai aliran. Penurunan tekanan adalah energi yang hilang selama aliran. Perancang sistem harus memperhitungkan kedua metrik tersebut untuk memastikan kelangsungan hidup secara keseluruhan. Ukuran pompa harus tidak hanya melebihi ambang pembukaan awal tetapi juga harus menghasilkan gaya kontinu yang cukup untuk mengatasi degradasi energi selanjutnya.

Baru-baru ini, industri global telah beralih ke mandat efisiensi energi yang lebih ketat. Kerangka peraturan kini menuntut optimalisasi sistem penanganan cairan secara ketat. Meminimalkan kehilangan tekanan bukan lagi sekedar preferensi mekanis. Ini adalah kebutuhan ekonomi yang ketat. Analisis teknik terbaru menyoroti bahwa mengoptimalkan dinamika fluida untuk mengurangi kehilangan head yang tidak perlu dapat mengurangi konsumsi energi pompa hingga 15 persen setiap tahunnya. Akibatnya, operator pabrik yang berpikiran maju dengan cepat beralih dari katup generik berukuran besar ke solusi rekayasa presisi yang dirancang untuk hambatan internal minimal.

Dasar-dasar Perhitungan Tekanan Retak dan Koefisien Aliran

Mengandalkan dugaan untuk menentukan ukuran katup pasti akan menyebabkan ketidakstabilan operasional. yang akurat Perhitungan tekanan retak adalah proses wajib untuk sirkuit fluida khusus. Hal ini terutama berlaku pada pipa vertikal dimana gravitasi sangat mempengaruhi perilaku mekanis. Fisika dasar mengandalkan analisis hubungan antara gaya dan luas permukaan.

Variabel utama mencakup gaya ke bawah yang diberikan oleh pegas internal, berat fisik cakram penyegel, luas permukaan yang terkena fluida hulu, dan tekanan balik statis yang berada di atas segel. Dalam pemasangan vertikal, berat kolom fluida di atas katup harus ditambah dengan gaya penutupan. Pabrikan memberikan spesifikasi dasar untuk pemasangan horizontal. Para insinyur harus menyesuaikan angka-angka ini secara matematis untuk memperhitungkan variabel gravitasi dan tekanan balik spesifik dari arsitektur saluran pipa mereka yang unik.

Untuk memprediksi kehilangan tekanan secara akurat selama pengoperasian berkelanjutan, para insinyur mengandalkan Koefisien Aliran. Menurut definisi industri, koefisien ini mewakili volume air yang akan mengalir melalui katup tertentu dan menyebabkan penurunan tekanan tepat satu psi.

Nilai koefisien yang lebih tinggi menunjukkan katup yang sangat efisien dan tidak terlalu membatasi yang memungkinkan volume lebih besar dengan penalti energi minimal. Pembeli dan perancang sistem dapat menggunakan grafik yang disediakan oleh produsen untuk memprediksi secara matematis degradasi energi yang tepat untuk media spesifik mereka dan laju aliran yang diperlukan. Referensi silang penurunan yang dihitung ini dengan kurva kinerja pompa memungkinkan para insinyur memverifikasi bahwa sistem akan beroperasi dengan lancar tanpa mengalami kehilangan energi yang berlebihan.

Bagaimana Desain Katup yang Berbeda Mempengaruhi Tekanan dan Aliran

Geometri internal katup sangat menentukan ketahanan pembukaan dan efisiensi aliran kontinu. Memilih arsitektur yang tepat adalah masalah mencocokkan karakteristik fisik dengan tuntutan aplikasi industri yang spesifik dan sering kali sulit.

Desain lift check memiliki rongga internal yang sangat mirip dengan katup globe tradisional. Cairan harus masuk ke dalam badan, berbelok tajam ke atas untuk mendorong cakram terpandu dari dudukannya, dan kemudian berbelok lagi untuk keluar. Karena aliran katup periksa harus melewati jalur yang sangat berliku ini, unit ini umumnya menunjukkan penurunan tekanan yang jauh lebih tinggi dibandingkan dengan desain lainnya. Namun, jalur terbatas ini membawa manfaat besar. Produk berkualitas tinggi, seperti yang direkayasa oleh Didtek, memberikan penyegelan yang sangat andal dan anti bocor di lingkungan bertekanan tinggi. Saat menangani uap berbahaya atau gas beracun, para insinyur sering kali menentukan katup ini, dengan sengaja memprioritaskan integritas segel dibandingkan efisiensi aliran mentah.

Dalam lingkungan industri yang ekstrim, kekuatan material sama pentingnya dengan dinamika fluida. Katup periksa palsu dibuat dari balok baja padat yang mengalami tekanan termal dan mekanis yang sangat besar. Proses ini menghasilkan struktur molekul yang padat dan tidak berpori. Katup periksa tempa Didtek, dibuat dengan standar API 602 yang ketat, menangani media yang sangat bergejolak dan berkecepatan tinggi tanpa mengalami erosi internal atau kelelahan mekanis. Desain tugas beratnya memastikan ambang pembukaan tetap konsisten selama ribuan siklus yang melelahkan.

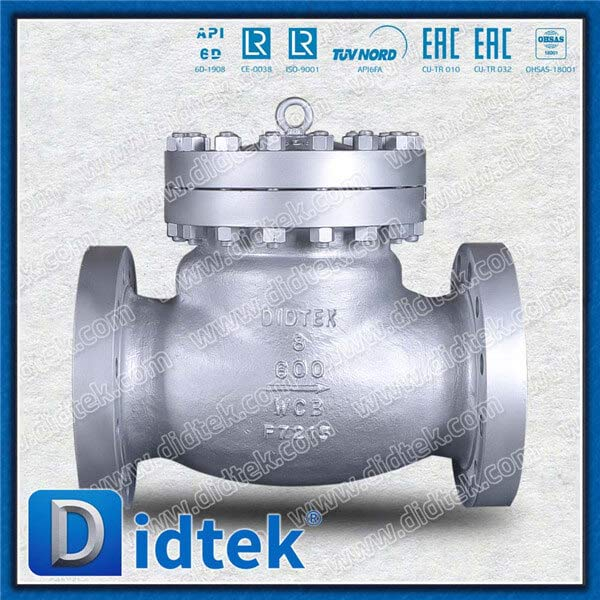

Untuk aplikasi cairan umum yang tujuan utamanya adalah meminimalkan kehilangan energi, katup periksa ayun standar adalah pilihan yang tepat. Ini menampilkan cakram berengsel yang berayun sepenuhnya keluar dari jalur aliran. Hal ini memberikan jalur garis lurus yang hampir tidak terhalang untuk fluida. Katup ayun baja tuang Didtek menggunakan bahan WCB premium dan mematuhi standar API 594, menghasilkan penurunan tekanan yang sangat rendah dan pencegahan aliran balik yang andal.

Pedoman Penempatan Sirkuit untuk Performa Optimal

Orientasi fisik pipa secara drastis mengubah kinerja katup di dunia nyata. Pada garis horizontal, gravitasi mempunyai pengaruh netral terhadap pembukaan dan penutupan piringan. Hal ini memungkinkan mekanisme pegas atau engsel internal untuk mengatur tekanan retak sepenuhnya.

Instalasi vertikal dengan aliran ke atas menghadirkan tantangan berbeda. Gravitasi terus-menerus menarik piringan ke bawah. Hal ini secara efektif meningkatkan tekanan retak yang diperlukan, karena fluida harus secara fisik mengangkat beban komponen internal. Sebaliknya, memasang katup periksa ayun standar pada garis vertikal dengan aliran ke bawah adalah kesalahan teknis yang sangat besar. Gravitasi akan membuat katup tetap terbuka secara permanen, sehingga kemampuan pencegahan aliran baliknya tidak berguna sama sekali.

Turbulensi adalah musuh utama umur panjang katup. Unit yang dipasang terlalu dekat dengan saluran pembuangan pompa, siku pipa yang tajam, atau katup kontrol modulasi akan rusak. Fluida yang bergejolak dan berputar-putar akan menyebabkan cakram bagian dalam bergetar dengan cepat pada dudukannya. Bunyi gemeretak yang terus-menerus ini menurunkan pin engsel dan merusak permukaan tempat duduk. Kegagalan mekanis dini tidak bisa dihindari.

Sebagai praktik terbaik teknik standar, katup pengarah harus dipasang setidaknya lima hingga sepuluh diameter pipa dari sumber turbulensi mana pun. Menyediakan pipa lurus ini memungkinkan profil kecepatan fluida yang kacau menjadi stabil menjadi aliran laminar yang halus. Hal ini memastikan katup tetap terbuka secara stabil dan meminimalkan keausan yang tidak perlu.

Kriteria Seleksi yang Dapat Ditindaklanjuti untuk Aplikasi Industri

Pengadaan perangkat keras yang tepat memerlukan analisis yang holistik dan obyektif terhadap keseluruhan jaringan perpipaan. Pembeli harus menggunakan daftar evaluasi yang ketat sebelum menyelesaikan spesifikasi apa pun.

Pertama, identifikasi media dengan jelas. Apakah sistem mengangkut gas yang dapat dikompresi, cairan kental, atau bubur yang sangat abrasif? Ini menentukan bahan perumahan dan trim yang dibutuhkan. Selanjutnya, tentukan tekanan pembukaan yang tepat yang diperlukan untuk memulai aliran tanpa membebani pompa sistem secara berlebihan. Secara bersamaan, hitung penurunan tekanan maksimum yang diijinkan untuk memastikan fluida mempertahankan kecepatan yang cukup di hilir.

Untuk mempermudah proses seleksi, simak perbandingan teknik berikut ini:

Mengabaikan metrik seperti tekanan keretakan, orientasi arah, dan penurunan tekanan pasti akan menyebabkan inefisiensi sistem yang parah, obrolan katup yang merusak, atau kejadian aliran balik yang membawa bencana. Meninjau parameter sistem Anda dengan cermat dan melakukan penghitungan yang diperlukan akan melindungi infrastruktur Anda, mengurangi biaya energi, dan memastikan pengoperasian yang andal selama bertahun-tahun.

Pertanyaan yang Sering Diajukan

Bisakah tekanan retak katup periksa diatur?

Itu sepenuhnya bergantung pada desain internal unit. Beberapa katup periksa inline dan pegas memiliki mekanisme yang dapat disesuaikan. Hal ini memungkinkan operator untuk mengompresi atau mendekompresi pegas internal secara fisik, sehingga mengubah tekanan yang diperlukan untuk membukanya. Katup periksa ayun tradisional memiliki ambang bukaan tetap yang ditentukan oleh berat fisik cakram dan gaya gravitasi yang tidak dapat diubah.

Apa yang terjadi jika arah aliran check valve saya terbalik saat pemasangan?

Memasang katup arah ke belakang akan sepenuhnya memblokir semua aliran fluida ke depan. Pompa sistem akan secara paksa mendorong fluida ke penghalang yang tertutup dan tidak dapat ditembus, sehingga menyebabkan skenario deadheading. Penumpukan tekanan yang cepat ini akan menyebabkan panas berlebih yang parah, potensi pecahnya sambungan pipa, dan kerusakan mekanis yang parah pada segel dan impeler internal pompa.

Apakah tekanan retak sama dengan tekanan balik?

Tidak, mereka adalah kekuatan yang berlawanan. Tekanan retak adalah jumlah tertentu dari tekanan hulu yang diperlukan untuk mendorong katup terbuka dan memulai aliran maju. Tekanan balik adalah tekanan hilir yang menempel pada sisi keluar katup, yang secara aktif memaksa cakram internal tertutup untuk mencegah aliran balik.

Bagaimana cara mengurangi penurunan tekanan katup periksa di sistem saya?

Untuk meminimalkan kehilangan energi, pilih katup dengan nilai Koefisien Aliran yang lebih tinggi. Mengukur katup dengan benar agar sesuai dengan diameter pipa sangat penting untuk menghindari kemacetan. Memilih desain dengan jalur aliran yang lebih lurus dan tidak terlalu terhambat, seperti katup periksa ayun port penuh daripada katup periksa angkat yang membatasi, akan mengurangi gesekan dan turbulensi internal secara signifikan.

Bagaimana pengaruh viskositas fluida terhadap ambang pembukaan?

Cairan yang sangat kental memerlukan lebih banyak energi kinetik untuk memulai dan mempertahankan gerakan. Sementara tekanan retak mekanis pada katup tetap konstan, pompa sistem harus bekerja lebih keras untuk mengatasi hambatan internal fluida dan tegangan pegas katup. Insinyur harus memperhitungkan viskositas ketika menghitung total kehilangan head sistem.

Bisakah water hammer terjadi jika tekanan retaknya terlalu rendah?

Ya. Jika ambang batas terlalu rendah, mekanisme internal tidak mempunyai resistensi yang cukup untuk menutup dengan cepat ketika aliran berhenti. Penutupan yang tertunda memungkinkan terjadinya arus balik dalam waktu singkat. Ketika katup akhirnya menutup karena momentum balik ini, maka akan timbul gelombang kejut hidrolik yang parah yang disebut water hammer, yang dapat merusak infrastruktur perpipaan.
