Pemasangan Check Valve, Perawatan dan Pencegahan Kegagalan

Tahukah Anda bahwa satu kejadian arus balik dapat merusak sistem perpipaan yang mahal? Bayangkan saluran air kota bertekanan tinggi tiba-tiba berbalik arah karena pompa mati. Tanpa mekanisme satu arah yang dapat diandalkan, guncangan hidraulik yang dihasilkan akan menghancurkan peralatan di bagian hulu dalam hitungan detik. Penyiapan yang buruk atau pengabaian rutin sering kali memicu keausan komponen yang cepat dan kegagalan sistem secara menyeluruh.

Baik Anda seorang insinyur perpipaan berpengalaman, kontraktor lapangan, atau manajer fasilitas, menguasai kontrol fluida adalah suatu keharusan. Panduan ini memberikan teknik pemasangan yang sempurna, strategi pemeliharaan yang praktis, dan taktik yang telah terbukti untuk menjaga infrastruktur Anda tetap berjalan dengan aman selama beberapa dekade.

Poin Penting

• Mengidentifikasi jalur aliran yang benar dan memilih orientasi fisik yang tepat adalah langkah paling penting sebelum memasang perangkat non-return.
• Penyiapan yang berhasil memerlukan pra-inspeksi yang menyeluruh, pembilasan pipa yang cermat, dan kepatuhan yang ketat terhadap pedoman torsi mekanis untuk menjamin integritas struktural.
• Penyebab utama kerusakan dini adalah water hammer yang parah, ukuran Cv yang tidak tepat, penumpukan serpihan, dan pemasangan unit pada bidang yang salah.
• Pemeliharaan rutin yang mencakup pembersihan rutin, pelumasan yang ditargetkan, dan penilaian visual internal akan memperpanjang umur jaringan perpipaan Anda secara eksponensial.
• Memanfaatkan desain rekayasa khusus yang dilengkapi dengan penyeimbang eksternal secara drastis mengurangi bantingan kinetik dan mencegah kelelahan mekanis.

Lanskap Pengendalian Cairan Industri yang Berkembang

Sektor katup industri mengalami pergeseran besar-besaran menuju analisis prediktif dan mitigasi mekanis tingkat lanjut. Peraturan lingkungan yang lebih ketat dan biaya selangit yang terkait dengan waktu henti yang tidak direncanakan mendorong perubahan ini. Manajer pabrik yang berpikiran maju tidak lagi puas dengan model dasar yang dioperasikan secara gravitasi. Ada lonjakan permintaan akan solusi rekayasa yang secara aktif menyerap energi kinetik. Mengintegrasikan sensor akustik untuk mendeteksi kebocoran mikro secara dini sebelum kebocoran tersebut meningkat dengan cepat menjadi praktik rekayasa standar di seluruh infrastruktur penting.

Pra-Instalasi: Memahami Mekanika dan Dinamika Aliran

Sebelum memulai pekerjaan fisik, personel pemeliharaan harus memahami dasar mekanika fluida. Komponen-komponen ini beroperasi secara otomatis berdasarkan perbedaan tekanan sistem. Pengaturan awal menentukan keandalan jangka panjang. Memilih material standar industri seperti baja tuang WCB atau baja tahan karat Duplex yang sesuai dengan dinamika fluida spesifik Anda adalah langkah dasar dalam desain sistem yang tangguh.

Mengidentifikasi Jalur Aliran yang Benar

Perangkat ini bersifat searah. Satu-satunya tujuan mereka adalah memungkinkan cairan bergerak dalam satu jalur tertentu sambil secara agresif memblokir gerakan mundur. Pabrikan biasanya memasang tanda panah yang menonjol pada bodi luar. Menemukan dan memverifikasi arah aliran katup periksa ini adalah langkah paling penting sebelum pemasangan. Memasang unit ke belakang akan mengakibatkan skenario buntu. Pengawasan ini memberi tekanan berlebihan pada pipa hulu dan menghilangkan segel pompa bahkan sebelum operator dapat menekan tombol berhenti darurat.

Memilih Orientasi yang Tepat

Tata letak fisik saluran pipa Anda secara langsung memengaruhi pemilihan komponen. harus Posisi pemasangan katup periksa benar-benar selaras dengan mekanisme internal model pilihan Anda. Kebanyakan varian ayunan standar beroperasi secara optimal pada garis horizontal. Mereka mengandalkan gravitasi untuk membantu cakram menutup ketika kecepatan maju berhenti. Penyiapan vertikal menghadirkan tantangan teknik yang lebih kompleks. Jika dipasang secara vertikal, fluida harus bergerak ke atas. Memasang model standar yang bergantung pada gravitasi pada pipa vertikal dengan aliran ke bawah sepenuhnya menggagalkan tujuannya. Varian pegas tugas berat wajib digunakan dalam skenario aliran ke bawah untuk memaksa mekanisme tertutup terhadap tarikan gravitasi.

Protokol Instalasi Langkah demi Langkah

Transisi dari teori ke praktik membutuhkan ketelitian dan kebersihan. Mengikuti protokol standar meminimalkan risiko kebocoran flensa dan patah tulang akibat tekanan internal.

Inspeksi Pra-Instalasi

Bayangkan memasang flensa besar berukuran 12 inci hanya untuk menyadari bahwa bungkus plastik pengiriman tersangkut di pin engsel. Selalu lakukan inspeksi visual menyeluruh di bawah pencahayaan terang. Pipa itu sendiri harus dibilas sepenuhnya. Kotoran, kerak, dan terak las abrasif berfungsi seperti amplas. Hal ini merupakan katalis utama yang menyebabkan degradasi kursi secara dini dan kebocoran berkecepatan tinggi berikutnya.

Proses Pemasangan

Jalankan instalasi fisik secara sistematis. Pertama, pastikan pipa hulu dan hilir sejajar sempurna. Memaksa badan logam yang kaku di antara flensa yang tidak sejajar akan menimbulkan tekanan lentur yang sangat besar pada pengecoran. Selanjutnya, turunkan unit dengan hati-hati di antara flensa. Pastikan gasket industri yang sesuai berada di tengah dengan sempurna. Gasket yang tidak sejajar menonjol ke jalur aliran dan menyebabkan turbulensi yang tidak diinginkan. Terakhir, masukkan baut dan kencangkan menggunakan urutan pola silang bintang. Kunci momen yang dikalibrasi adalah pertahanan terbaik Anda terhadap kebocoran mikro.

Penyebab Umum Kerusakan Sistem

Memahami mengapa mekanisme kontrol cairan rusak sangat penting untuk pemeliharaan preventif. Sebagian besar kasus kegagalan katup periksa disebabkan oleh kesalahan penerapan, bukan karena cacat produksi.

Palu Air dan Bantingan Parah

Kejutan hidrolik terjadi ketika fluida yang bergerak dipaksa berhenti secara tiba-tiba. Ketika pompa berkapasitas tinggi dimatikan, kolom air yang sangat besar akan berbalik dengan cepat. Cairan pembalik membanting cakram ke dudukan logam dengan gaya kinetik yang sangat besar jika mekanisme penutupan bereaksi terlalu lambat. Bantingan yang berulang-ulang ini membengkokkan pin engsel internal dan merusak permukaan perapat.

Ukuran dan Kondisi Aliran Salah

Pengawasan teknik yang sering dilakukan adalah menentukan ukuran komponen hanya berdasarkan diameter luar pipa. Anda harus menghitung kondisi aliran sebenarnya. Jika suatu unit terlalu besar, kecepatan fluida normal akan terlalu rendah untuk menahan cakram pada posisi stabil. Flapper akan terus memantul pada penghentian internal. Obrolan destruktif ini menyebabkan keausan bearing secara cepat dan akhirnya menyebabkan keruntuhan mekanis.

Strategi Proaktif dan Seleksi yang Presisi

Insinyur harus memilih peralatan berdasarkan laju aliran tertentu, kepadatan fluida, dan penurunan tekanan yang dapat diterima. Menghitung Koefisien Aliran yang benar memastikan kecepatan pengoperasian normal memberikan gaya yang cukup untuk menjaga kestabilan cakram internal. Rekayasa presisi ini menghilangkan risiko obrolan.

Panduan Seleksi Inti

Membandingkan konfigurasi yang berbeda sangat penting untuk mencocokkan perangkat keras dengan lingkungan hidraulik spesifik Anda. Opsi standar yang tersedia tidak akan cukup untuk sistem yang rentan terhadap guncangan hebat.

Mengintegrasikan aksesori mekanis mengontrol kecepatan penutupan dan mengurangi bantingan yang merusak. Memanfaatkan desain yang dilengkapi dengan beban penyeimbang yang dapat disesuaikan memungkinkan operator menyempurnakan karakteristik penutupan. Berat eksternal membantu menutup cakram dengan cepat sebelum cairan pembalikan mencapai kecepatan yang merusak.

Praktik Terbaik Perawatan Komprehensif

Stabilitas operasional jangka panjang bergantung sepenuhnya pada program perawatan terstruktur. Tanpa pengawasan yang teratur, paduan yang kuat sekalipun akan mengalami gesekan. Menerapkan prosedur operasi standar yang ketat untuk pemeliharaan katup periksa akan memperpanjang umur jaringan Anda dan melindungi aset hilir.

Menetapkan Jadwal Pemeriksaan Rutin

Frekuensi inspeksi Anda harus ditentukan oleh aplikasi spesifik dan tingkat siklus operasional. Sistem air bersih pada tekanan sedang mungkin hanya memerlukan pemeriksaan visual tahunan. Jaringan pipa yang mengangkut slurry abrasif memerlukan evaluasi triwulanan yang ketat untuk memetakan degradasi material.

Pembersihan, Pelumasan, dan Penilaian Internal

Saluran harus diisolasi sepenuhnya menggunakan katup blok dan diturunkan tekanannya dengan aman sebelum memutar kunci apa pun. Periksa rongga internal apakah ada penumpukan kerak setelah kap dilepas. Gunakan alat non-abrasif untuk membersihkan permukaan tempat duduk. Berhati-hatilah agar tidak menggores logam. Penilaian mikroskopis mengkompromikan segel searah. Oleskan gemuk industri yang sesuai suhu ke pin engsel eksternal dan kelenjar pengepakan untuk desain yang dilengkapi tuas eksternal.

Pertimbangan Rekayasa Khusus Industri

Komponen penting ini diterapkan di berbagai industri. Memahami tuntutan sektor Anda sangat penting untuk memilih metalurgi yang tepat.

Aplikasi Minyak, Gas, dan Air Limbah

Sektor hidrokarbon menjadikan infrastruktur berada pada lingkungan yang brutal. Jaringan pipa minyak dan gas mengalami aliran multifase, tekanan ekstrem, dan gas asam yang sangat korosif. Bahan standar larut dengan cepat dalam kondisi ini. Metalurgi tingkat lanjut seperti baja tahan karat Duplex yang sesuai dengan API 594 sangat penting. Sistem air limbah terus-menerus menghadapi ancaman berupa sampah padat. Fasilitas sering kali menggunakan jalur aliran pelabuhan penuh khusus untuk mencegah penyumbatan yang parah.

Pertanyaan yang Sering Diajukan

Apakah check valve bisa dipasang secara vertikal?

Integrasi vertikal sangat bergantung pada mekanika internal dan dinamika fluida. Pengaturan vertikal biasanya diperbolehkan jika fluida bergerak ke atas. Tekanan hidrolik mengangkat cakram internal sementara gravitasi membantu menutupnya saat pompa dimatikan. Model standar yang bergantung pada gravitasi tetap terbuka secara permanen dan gagal mencegah aliran balik jika aliran bergerak ke bawah. Varian pegas khusus sangat diperlukan untuk aliran vertikal ke bawah.

Bagaimana saya tahu jika sistem saya gagal?

Mengidentifikasi tanda-tanda peringatan dini dapat mencegah kerusakan pipa yang parah. Gejala umum termasuk suara dentuman keras saat pompa dimatikan, getaran berlebihan, dan penurunan tekanan yang tidak dapat dijelaskan. Mengamati pompa di hulu yang berputar mundur setelah dimatikan merupakan tanda pasti adanya aliran balik.

Berapakah kecepatan aliran minimum yang diperlukan agar cakram tetap terbuka?

Para insinyur menyebut ini sebagai aliran minimum yang diperlukan untuk posisi terbuka penuh. Ini sangat bervariasi berdasarkan desain spesifik dan berat flapper internal. Jika kecepatan aliran sebenarnya turun di bawah ambang batas ini, piringan akan melayang di aliran aliran dan berceloteh di dudukan. Hal ini menyebabkan kelelahan mekanis yang cepat. Selalu konsultasikan dengan diagram alur pabrikan untuk mencocokkan nilai Cv dengan kondisi saluran pipa Anda yang sebenarnya.

Bagaimana cara menguji kebocoran internal tanpa melepas unit?

Pengujian emisi akustik adalah metode non-destruktif paling andal yang digunakan oleh teknisi lapangan. Dengan menempelkan sensor ultrasonik ke badan katup eksternal, para insinyur dapat mendeteksi suara desis cairan berfrekuensi tinggi yang melewati dudukan internal. Pengujian penurunan tekanan pada katup blok terisolasi adalah metode standar lain untuk memverifikasi integritas segel.

Bermitra dengan Didtek untuk Solusi Kontrol Cairan yang Andal

Keberhasilan jangka panjang dari setiap jaringan penanganan cairan dimulai dengan memilih produk berkualitas premium yang dirancang secara presisi. Memulai dengan metalurgi unggul secara mendasar menyederhanakan proses pemasangan dan secara drastis mengurangi frekuensi waktu henti paksa.

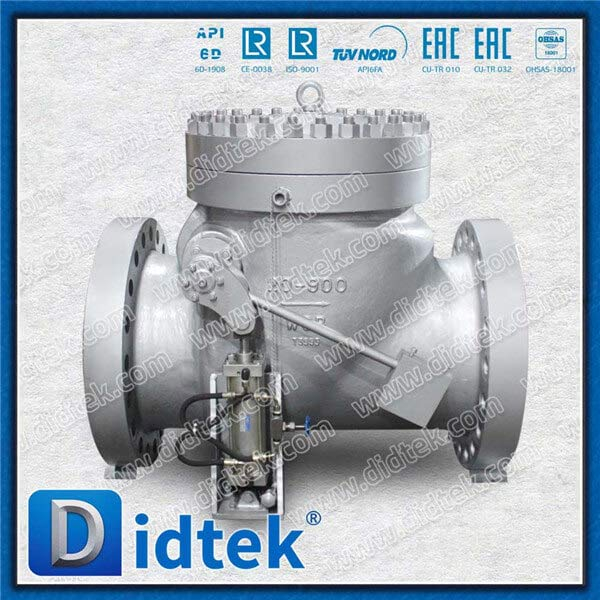

Didtek Valve diakui secara global atas keahlian manufaktur yang ketat, protokol pengujian tekanan API 6D yang ketat, dan komitmen yang teguh untuk menyediakan solusi yang tahan lama. Katalog kami mencakup desain ayunan baja tuang yang kokoh dan model penyeimbang canggih yang dirancang untuk menetralisir guncangan air yang parah. Kami mendorong para insinyur dan manajer pengadaan untuk menghubungi tim teknis kami untuk konsultasi proyek. Kunjungi situs web resmi Didtek Valve untuk menemukan konfigurasi sempurna untuk instalasi penting Anda berikutnya.
