Lift Check Valve vs Piston Check Valve: Prinsip Kerja dan Seleksi

Aliran balik merupakan silent killer dalam perpipaan industri. Hal ini menyebabkan guncangan mekanis dan guncangan mekanis yang dapat dengan mudah menghancurkan infrastruktur yang mahal. Untuk melindungi aset penting seperti pompa umpan boiler bertekanan tinggi atau kompresor bolak-balik, teknisi perpipaan mengandalkan solusi anti-gagal otomatis. Meskipun standar katup periksa pengangkatan secara efektif mencegah aliran balik yang berbahaya, konfigurasi piston menawarkan peningkatan besar-besaran untuk lingkungan yang bergejolak. Panduan ini mendalami mekanisme yang berbeda, nuansa struktural, dan kriteria pemilihan yang tepat yang diperlukan untuk memastikan integritas pipa yang optimal.

Poin Penting

• Perbedaan Desain: Mekanisme pengangkatan standar menggunakan cakram berpemandu sederhana. Sebaliknya, desain piston menggabungkan rakitan piston dan dashpot khusus untuk memberikan efek redaman kritis terhadap aliran yang berdenyut.
• Prinsip Kerja: Kedua desain bergantung sepenuhnya pada tekanan fluida hulu untuk mengangkat bagian penutup internal. Mereka bergantung pada gravitasi dan tekanan balik hilir untuk menutup, menjadikan fungsi pengangkatan inti sangat efektif untuk jaringan pipa horizontal.
• Aplikasi Terbaik: Varian lift memberikan kinerja yang andal pada saluran uap, gas, dan air bertekanan tinggi secara umum. Desain piston dirancang khusus untuk sistem yang sering mengalami pembalikan aliran atau denyut yang parah.
• Kriteria Seleksi: Pemilihan teknik yang tepat sangat bergantung pada jenis media, kapasitas tekanan yang diperlukan, orientasi instalasi pipa, dan tingkat penurunan tekanan sistem yang dapat diterima.

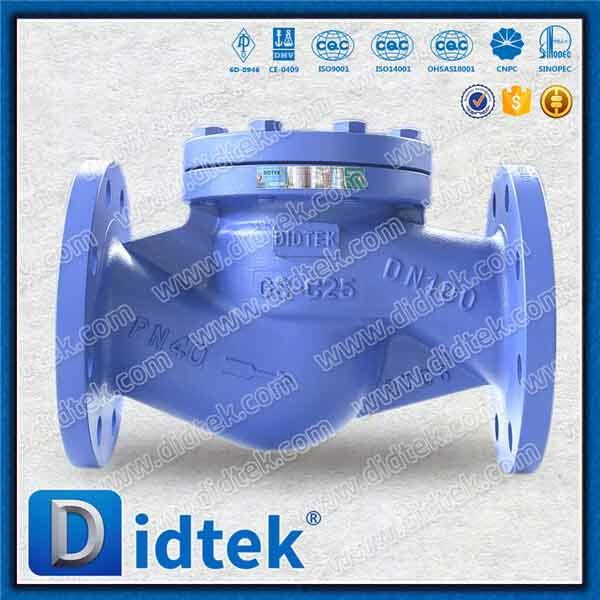

Memahami Dasar-Dasar: Apa itu Lift Check Valve?

Untuk membuat keputusan yang tepat untuk jaringan perpipaan industri, manajer dan insinyur pengadaan harus terlebih dahulu memahami mekanisme dasar perangkat kontrol aliran terarah ini.

Secara struktural, anatomi internal terdiri dari bodi kokoh, jok yang dikerjakan dengan mesin presisi, cakram atau sumbat berpemandu, dan penutup pelindung. Dari sudut pandang teknik, geometri bodi hampir identik dengan globe valve standar. Hal ini memaksa fluida mengalir melalui jalur aliran berbentuk S yang berbeda. Di dalam ruang katup, cakram ditempatkan dalam mekanisme pemandu seperti jembatan atau pemandu batang. Hal ini memastikan cakram tetap sejajar sempurna dengan dudukannya saat bergerak secara vertikal. Penyelarasan seperti ini sangatlah penting. Penyimpangan apa pun dapat mengakibatkan tempat duduk yang tidak tepat dan kebocoran berbahaya berikutnya.

Fungsi katup pengangkat inti adalah untuk memblokir aliran balik secara mandiri dalam aplikasi yang menuntut penghentian yang sangat ketat. Tidak seperti gerbang manual atau katup bola, pengoperasiannya diatur sepenuhnya oleh dinamika fluida di dalam pipa. Saat cairan memasuki lubang saluran masuk, cairan bergerak di bawah jok dan mendorong ke atas melawan cakram yang dipandu. Setelah tekanan hulu melebihi berat fisik piringan, saluran tersebut terbuka. Saat kecepatan aliran turun, cakram segera jatuh kembali ke dudukannya. Karena mekanisme dudukannya meniru katup globe, kontak dengan area permukaan yang luas memberikan segel anti bocor yang sangat andal.

Apa itu Katup Periksa Piston?

Meskipun desain cakram terpandu standar menangani aliran stabil dengan baik, kondisi servis tertentu yang parah memerlukan mekanisme internal yang jauh lebih kuat. Dalam saluran pipa yang terhubung langsung ke pompa bolak-balik, aliran fluida berdenyut dengan kencang. Dalam skenario yang sangat fluktuatif ini, pemasangan katup periksa piston menjadi kebutuhan operasional.

Secara teknis, konfigurasi piston pada dasarnya merupakan sub-kategori tugas berat yang ditingkatkan dari keluarga lift. Badan luarnya, jalur alirannya yang berliku-liku, dan tujuan dasarnya tetap sama persis. Perbedaan penting terletak sepenuhnya pada mekanisme penutupan internal.

Variasi ini menghilangkan cakram berpemandu yang ringan. Sebaliknya, ia menggunakan piston silinder padat yang dipasang tepat pada silinder dasbor yang sesuai. Jarak bebas antara dinding luar piston dan dinding bagian dalam dasbor dikerjakan dengan toleransi yang sangat ketat. Modifikasi struktural ini secara signifikan meningkatkan massa dan stabilitas komponen penutup. Akibatnya, ia dengan mudah menahan tekanan mekanis yang lebih tinggi dan perubahan kecepatan fluida yang tiba-tiba.

Konfigurasi dashpot dan piston bukan sekadar menambah bobot. Ini menciptakan sistem redaman hidrodinamik yang sangat efektif. Saat piston bergerak ke atas menuju dashpot selama fase pembukaan, cairan secara alami merembes ke dalam celah sempit. Ketika aliran pipa tiba-tiba berbalik, gravitasi dan tekanan balik memaksa piston ke bawah. Namun, cairan yang terperangkap di dalam dashpot harus dikeluarkan melalui celah sempit sebelum piston dapat duduk sepenuhnya. Cairan yang terperangkap ini menciptakan efek bantalan hidrolik. Dengan memperlambat kecepatan penutupan dalam sepersekian detik terakhir, desain ini mencegah piston logam padat membentur dudukan logam dengan keras. Hal ini mengurangi keausan mekanis, mengurangi kelelahan struktural internal, dan mencegah palu air yang merusak.

Prinsip Kerja: Bagaimana Cara Kerja Katup Pengangkat dan Piston?

Kedua jenis katup ini memiliki urutan operasional yang hampir sama. Fungsionalitasnya merupakan aplikasi langsung mekanika fluida, yang tidak memerlukan sumber daya eksternal atau intervensi manual.

Siklus operasional dimulai ketika media bertekanan seperti uap bertekanan tinggi dari boiler membanjiri lubang masuk. Karena geometri internalnya, fluida diarahkan ke bawah dan kemudian tajam ke atas. Ini secara langsung mengenai permukaan bawah bagian penutup. Energi kinetik dan tekanan statis fluida hulu memberikan gaya ke atas yang kuat. Ketika gaya angkat hidrolik ini melebihi gaya gravitasi ke bawah dari komponen internal, saluran tersebut terbuka. Ketinggian kenaikan komponen berbanding lurus dengan kecepatan dan tekanan fluida proses.

Fase kritis operasi terjadi ketika aliran maju berhenti. Hal ini sering terjadi ketika pompa mati atau jika tekanan di hilir tiba-tiba melonjak. Ketika energi kinetik ke depan menghilang, gravitasi mengambil alih. Berat cakram atau piston memulai gerakan ke bawah dengan cepat. Secara bersamaan, fluida pembalikan menciptakan tekanan balik. Hal ini menekan bagian atas komponen penutup dan memaksanya ke dudukan mesin. Dalam desain lift standar, penutupan ini terjadi hampir seketika. Dalam desain piston, penutupannya sedikit tertunda karena perpindahan cairan di dalam dashpot. Setelah terpasang, tekanan balik yang lebih tinggi berarti segel mekanis yang lebih ketat.

Tren Industri: Pergeseran Menuju Solusi Peredam Layanan yang Parah

Melihat lanskap industri yang lebih luas, ada perubahan nyata dalam cara pendekatan insinyur perpipaan terhadap pencegahan aliran balik. Pembangkit listrik siklus gabungan modern, fasilitas LNG, dan kilang petrokimia terus berupaya melampaui batasan operasional. Fasilitas beroperasi pada suhu dan tekanan yang belum pernah terjadi sebelumnya untuk memaksimalkan hasil produksi. Akibatnya, infrastruktur perpipaan lama menjadi semakin rentan terhadap lonjakan tekanan sementara dan getaran fluida yang parah.

Data industri menunjukkan semakin besarnya preferensi terhadap mekanisme redaman hidrodinamik canggih dibandingkan desain ayunan tradisional atau lift sederhana di sektor-sektor penting. Para insinyur tidak lagi hanya berupaya menghentikan arus balik. Mereka secara aktif mencari solusi yang melindungi peralatan hilir dari gelombang kejut yang dihasilkan selama penghentian pompa darurat. Kenyataan operasional ini telah mendorong lonjakan spesifikasi katup redaman model piston, bersamaan dengan tuntutan peningkatan standar metalurgi untuk memerangi percepatan korosi dan kelelahan mekanis.

Perbandingan Head-to-Head: Desain Lift vs Piston

Untuk memfasilitasi keputusan rekayasa saluran pipa yang akurat, kedua konfigurasi ini perlu dibandingkan di seluruh metrik teknis penting.

Variasi yang paling menonjol adalah geometri internal mekanisme penutupan. Desain lift standar mengandalkan cakram ringan yang dipandu oleh batang tengah. Hal ini membuatnya lebih mudah untuk diproduksi dan umumnya lebih hemat biaya. Sebaliknya, desain piston memerlukan pemesinan yang sangat presisi untuk memastikan jarak bebas dasbor yang sempurna. Jika celahnya terlalu rapat, piston akan macet. Jika terlalu longgar, efek redamannya hilang sama sekali.

Karena jalur aliran berliku-liku yang melekat pada badan model globe, kedua jenis katup menunjukkan penurunan tekanan yang jauh lebih tinggi dibandingkan dengan katup lurus. Fluida harus berubah arah berkali-kali sehingga memerlukan energi kinetik. Saat membandingkan keduanya secara langsung, konfigurasi piston umumnya menghasilkan hambatan aliran yang sedikit lebih tinggi. Piston padat lebih berat dari cakram standar. Dibutuhkan lebih banyak energi fluida untuk menahannya dalam posisi terbuka penuh. Jika kecepatan aliran tidak mencukupi, piston yang berat dapat melayang dalam keadaan terbuka sebagian, sehingga menyebabkan peningkatan turbulensi.

Dalam sistem perpipaan yang terhubung ke kompresor udara, aliran fluida berdenyut dengan cepat. Cakram terpandu standar akan bereaksi terhadap getaran ini dengan memantul ke atas dan ke bawah pada jok. Fenomena ini disebut dengan celoteh. Berceloteh dengan cepat merusak permukaan tempat duduk dan menyebabkan kegagalan dini. Dalam skenario ini, desain piston adalah pemenangnya. Sifat dashpot yang menyerap guncangan menstabilkan piston, mencegahnya bereaksi terhadap setiap fluktuasi tekanan kecil.

Analisis Kapasitas dan Kinerja Tekanan

Jaringan pipa industri beroperasi dalam kondisi termodinamika yang ekstrim. Mengevaluasi tekanan dan kapasitas penyegelan katup ini tidak dapat dinegosiasikan demi keselamatan lokasi.

Kedua gaya ini sangat disukai untuk aplikasi pipa bertekanan tinggi. Coran bodinya yang kuat memungkinkannya menangani tekanan mekanis ekstrem dengan mudah. Mereka biasanya ditentukan dalam kelas tekanan tinggi mulai dari ASME Kelas 800 hingga Kelas 2500. Karena mekanisme dudukannya tegak lurus terhadap aliran pipa, komponen internal tidak terlalu rentan terhadap pembengkokan di bawah beban ekstrem. Untuk lingkungan bersuhu tinggi yang kritis, para insinyur sering kali menentukan katup periksa piston palsu . Baja yang ditempa memberikan struktur butiran molekul yang unggul. Ini menghilangkan masalah porositas yang terkadang ditemukan pada badan cor dan memaksimalkan toleransi tekanan secara keseluruhan.

Kemampuan penyegelan katup ini luar biasa, khususnya saat menangani media gas, uap, dan uap. Karena cakram atau piston turun secara vertikal ke dudukan berbentuk kerucut atau datar, permukaan perkawinan melakukan kontak 360 derajat penuh secara bersamaan. Pengaturan tempat duduk seperti katup globe ini memastikan distribusi tekanan mekanis yang sangat seragam di seluruh segel. Ketika tekanan balik di bagian hilir meningkat, gaya ke bawah secara fisik memaksa permukaan logam saling mendekat. Hal ini menjadikannya jauh lebih unggul dalam aplikasi gas dimana kebocoran kecil dapat berbahaya.

Panduan Pemilihan: Check Valve Mana yang Tepat untuk Sistem Anda?

Perancang sistem harus mengevaluasi parameter operasional dengan cermat sebelum memilih antara lift disc standar dan desain dashpot piston.

Kedua jenis katup ini dirancang khusus untuk media yang bersih. Ini termasuk air umpan boiler yang telah diolah, uap bertekanan tinggi, gas alam, dan petrokimia olahan. Yang terpenting, tidak ada katup yang cocok untuk cairan yang sangat kental seperti minyak mentah berat atau media yang mengandung partikulat padat. Karena kedua desain ini mengandalkan jarak bebas yang presisi, partikel padat apa pun akan mudah terperangkap. Jebakan ini akan merusak dinding logam, meningkatkan gesekan, dan pada akhirnya menyebabkan katup macet.

Orientasi instalasi merupakan faktor pembatas yang ketat. Katup ini biasanya harus dipasang pada pipa horizontal. Karena mereka sangat bergantung pada berat gravitasi anggota penutup internal untuk memulai tempat duduk, orientasi horizontal memastikan cakram jatuh lurus ke bawah dengan sempurna. Jika pemasangan vertikal mutlak diperlukan, maka hanya dapat dilakukan pada pipa yang fluidanya mengalir vertikal ke atas. Dalam kasus seperti ini, katup harus dibuat secara eksplisit dengan pegas internal tugas berat.

Perbandingan Alternatif: Katup Periksa Ayun vs Katup Periksa Angkat

Meskipun memahami perbedaan antara desain gaya angkat dan piston standar sangatlah penting, para insinyur sering kali menghadapi keputusan yang lebih luas selama fase desain saluran pipa awal. Mereka harus memilih antara mekanisme tipe angkat dan mekanisme tipe ayun.

Perbedaan struktural utama dari katup periksa ayun adalah jalur alirannya yang lurus. Tidak seperti jenis lift yang memaksa fluida untuk menavigasi jalur yang berliku, pemeriksaan ayunan bergantung pada cakram yang digantung pada pin engsel. Ketika fluida mengalir ke depan, ia mendorong cakram keluar, menciptakan saluran yang hampir tidak terhalang. Karena aliran garis lurus ini, mereka menghasilkan penurunan tekanan yang jauh lebih rendah. Insinyur biasanya menentukan katup periksa ayun API 6D untuk pipa berdiameter besar melebihi NPS 4 dan aliran cairan berkecepatan rendah yang mengutamakan pemeliharaan energi kinetik. Namun, karena tidak memiliki stabilitas terpandu, maka hanya boleh digunakan di lingkungan kondisi tunak yang tidak berdenyut.

Perbandingan Teknis Komprehensif

Integrasi Sistem dan Pemilihan Material

Sebelum menyelesaikan keputusan pengadaan, para insinyur harus mengevaluasi persyaratan metalurgi spesifik dari sistem perpipaan. Integritas operasional katup ini sangat bergantung pada bahan yang digunakan untuk bodi, trim, dan permukaan tempat duduk.

Untuk aplikasi uap suhu tinggi atau bahan kimia korosif, baja karbon standar mungkin tidak cukup. Pemilihan bahan cor atau bahan tempa khusus memastikan stabilitas dimensi di bawah siklus termal yang ekstrim. Selain itu, permukaan tempat duduk yang dilapisi dengan bahan seperti Stellite dapat memperpanjang umur operasional secara signifikan. Hal ini mencegah penarikan kawat dan erosi yang disebabkan oleh gesekan media berkecepatan tinggi pada penghalang penyegelan.

Pertanyaan Umum

Bisakah katup periksa angkat dipasang secara vertikal?

Varian standar dirancang khusus untuk instalasi pipa horizontal karena prinsip kerja dasarnya sangat bergantung pada gravitasi. Jika dipasang pada garis vertikal dengan aliran ke bawah, gravitasi akan menahan katup tetap terbuka secara permanen. Namun, jika katup dimodifikasi secara khusus dengan pegas internal tugas berat yang dikalibrasi, katup tersebut dapat dipasang di pipa vertikal di mana fluida mengalir secara ketat ke atas.

Apa yang menyebabkan katup periksa piston rusak?

Meskipun sangat kuat, katup ini rentan terhadap kegagalan jika dipasang di lingkungan pengoperasian yang salah. Penyebab kegagalan yang paling umum adalah kontaminasi partikulat. Jika kerak, karat, terak las, atau serpihan padat masuk ke dalam pipa, hal tersebut dapat tersangkut di celah mikroskopis mekanisme dashpot. Hal ini menyebabkan rasa sakit, menyebabkan piston menempel pada posisi terbuka atau tertutup.

Apakah katup periksa piston cocok untuk sistem bertekanan tinggi?

Ya, mereka sangat cocok untuk lingkungan bertekanan tinggi dan bersuhu tinggi. Produk ini sering kali menjadi pilihan utama untuk aplikasi servis berat seperti sistem air umpan boiler dan jalur pembuangan kompresor bolak-balik. Efek redaman hidraulik yang disediakan oleh mekanisme dasbor mencegah komponen internal yang berat terbanting dengan kuat ke kursi selama lonjakan tekanan sementara.

Bagaimana viskositas media mempengaruhi pilihan antara katup-katup ini?

Viskositas memainkan peran penting dalam fungsionalitas. Kedua desain tersebut ditujukan untuk media yang sangat cair dengan viskositas rendah seperti air, uap, dan gas alam. Jika cairan yang sangat kental dimasukkan, cairan yang kental dapat melapisi mekanisme pemandu dan memperlambat waktu reaksi. Dalam silinder dashpot, cairan kental menciptakan hambatan hidrolik yang berlebihan, sehingga berpotensi mencegah katup membuka atau menutup sepenuhnya dengan cepat untuk mencegah aliran balik.

Berapa tekanan retak katup periksa piston?

Tekanan retak mengacu pada tekanan fluida hulu minimum yang diperlukan untuk mengangkat piston dari dudukannya dan memulai aliran. Karena piston logam padat lebih berat daripada cakram standar, konfigurasi piston biasanya memiliki tekanan retak yang sedikit lebih tinggi. Nilai ini dapat disesuaikan selama proses produksi dengan mengintegrasikan pegas internal spesifik yang disesuaikan dengan dinamika aliran sistem perpipaan Anda.

Bisakah katup periksa angkat digunakan untuk cairan kompresibel seperti udara dan gas?

Sangat. Faktanya, mekanisme tempat duduk bergaya globe sangat direkomendasikan untuk cairan kompresibel. Penurunan vertikal bagian penutup memastikan kontak 360 derajat yang seragam dengan kursi. Hal ini menciptakan segel yang sangat rapat yang mencegah jalur kebocoran mikroskopis yang umumnya terkait dengan gas yang dapat dikompresi, menjadikannya lebih unggul dibandingkan desain ayunan standar untuk aplikasi ini.

Kesimpulan

Pada akhirnya, memastikan penyegelan pipa yang andal bergantung pada pemahaman dinamika fluida spesifik dalam operasi Anda. Meskipun mekanisme pengangkatan standar unggul dalam sistem industri bertekanan tinggi yang stabil, integrasi dasbor peredam memberikan perlindungan penting terhadap getaran cairan yang parah dan guncangan mekanis. Dengan mengevaluasi secara cermat karakteristik media, laju aliran, dan batas penurunan tekanan yang dapat diterima, Anda dapat memilih konfigurasi ideal untuk fasilitas Anda.

Untuk menjamin ukuran yang tepat, pemilihan material, dan integritas operasional jangka panjang, selalu bermitra dengan produsen berpengalaman. Jelajahi rangkaian komprehensif solusi kontrol aliran layanan berat di Didtek Valve hari ini, dan biarkan spesialis teknik kami membantu Anda melindungi infrastruktur penting Anda dari aliran balik yang merusak.
