Katup globe sudut Monel K500: aplikasi layanan asam fluorida

Unit alkilasi asam hidrofluorik (HF) mewakili salah satu lingkungan yang paling sulit di hilir minyak dan gas. Kegagalan katup di sini lebih dari sekadar gangguan operasional. Hal ini menimbulkan bahaya keselamatan dan lingkungan yang kritis. Kilang menangani zat-zat yang sangat mudah menguap setiap harinya. Namun, asam HF memerlukan protokol keamanan yang sangat berbeda karena toksisitasnya yang ekstrim dan sifat korosi yang agresif.

Standarisasi metalurgi yang benar dan geometri katup yang presisi membentuk pertahanan utama Anda terhadap kebocoran besar. Insinyur proses harus menghilangkan profil korosi yang tidak dapat diprediksi. Anda tidak dapat mengandalkan komponen baja karbon standar. Mereka terdegradasi terlalu cepat dalam kondisi fluida dinamis.

Panduan ini mengevaluasi kelayakan teknik spesifik, keunggulan metalurgi, dan kriteria pengadaan yang ketat untuk menggunakan katup globe sudut Monel K500 dalam aplikasi layanan HF berisiko tinggi. Anda akan mempelajari cara memilih komponen internal dinamis dengan benar. Kami akan mengeksplorasi kepatuhan pengujian yang ketat. Terakhir, Anda akan menemukan metode praktis untuk mengurangi risiko instalasi dan penerapan yang parah.

Poin Penting

• Supremasi Metalurgi: Monel K500 memberikan kekuatan luluh dan ketahanan terhadap goresan yang unggul dibandingkan Monel 400, khususnya memperpanjang siklus hidup komponen katup dinamis.

• Efisiensi Desain: Konfigurasi globe sudut menghilangkan kebutuhan akan siku pipa tambahan, mengurangi penurunan tekanan dan meminimalkan potensi jalur kebocoran dalam tata letak perpipaan yang rumit.

• Persyaratan Kepatuhan yang Ketat: Pengadaan harus benar-benar selaras dengan standar teknik API dan persetujuan pemberi lisensi proses tertentu (misalnya, UOP, Phillips), didukung oleh Pengujian Non-Destruktif (NDT) yang ketat.

Tantangan Rekayasa Alkilasi Asam HF

Penanganan asam HF anhidrat dan berair memerlukan kehati-hatian teknis yang ekstrem. Operator harus terus-menerus memitigasi profil korosi yang parah dan tidak dapat diprediksi. Baja karbon standar pada awalnya mengembangkan skala fluorida pelindung. Skala ini secara teoritis mencegah hilangnya logam lebih lanjut. Namun, kecepatan fluida yang tinggi dengan mudah mengikis lapisan rapuh ini. Turbulensi juga merusak lapisan pelindung. Pengupasan terus menerus ini menyebabkan degradasi logam yang cepat. Para insinyur menyebut fenomena ini sebagai korosi yang dipercepat aliran.

Unit alkilasi sering mengalami perubahan tekanan. Dinamika fluida bergeser secara konstan selama operasi normal. Pergeseran ini menimbulkan tekanan mekanis pada seluruh komponen perpipaan. Bahan standar gagal di bawah tekanan gabungan ini. Anda harus mengantisipasi mode kegagalan yang tepat. Rekayasa pencegahan memerlukan pemahaman bagaimana asam menyerang logam pada tingkat mikroskopis.

Kita harus mencegah tiga mekanisme kegagalan utama:

1. Micropitting dan Korosi Intergranular: Kandungan air jejak memperkenalkan fase asam berair. Fluktuasi suhu mempercepat serangan kimia. Hal ini menyebabkan pitting terlokalisasi. Integritas struktural menurun dengan cepat.

2. Emisi Buronan: Degradasi pengepakan batang sering terjadi pada desain di bawah standar. Hal ini menyebabkan pelepasan HF atmosferik yang mematikan. Awan uap beracun menimbulkan bahaya besar bagi personel pabrik.

3. Galling Mekanis: Operasi siklus tinggi membuat benang dan batang menjadi rusak. Bagian logam yang bergerak menyatu. Hal ini mencegah operator menutup katup selama keadaan darurat.

Tujuan akhir tetap tidak dapat dinegosiasikan. Anda harus mencapai kinerja nihil kebocoran yang dapat diverifikasi. Siklus pemeliharaan yang dapat diprediksi memastikan keselamatan berkelanjutan. Fasilitas harus menjaga kepatuhan mutlak terhadap mandat keselamatan instalasi yang ketat. Badan-badan lingkungan hidup memantau unit-unit ini dengan ketat. Pelanggaran apa pun akan memicu tindakan regulasi yang berat.

Mengapa Monel K500 Angle Globe Valve Sesuai dengan Aplikasinya

Aplikasi industri memerlukan solusi metalurgi khusus. Monel 400 berfungsi sebagai baseline tradisional untuk ketahanan asam HF. Ini menangani paparan statis dengan sangat baik. Namun, bagian internal yang dinamis memerlukan sifat mekanik yang unggul. Di sini, Monel K500 menjadi sangat penting.

Bandingkan Monel 400 secara langsung dengan Monel K500. K500 mengalami proses pengerasan presipitasi. Produsen menambahkan aluminium dan titanium ke dasar nikel-tembaga. Mereka kemudian melakukan perlakuan termal terkontrol pada paduan tersebut. Proses ini menawarkan ketahanan korosi dasar yang sama. Namun, ini memberikan kekuatan tarik dan kekerasan permukaan yang jauh lebih tinggi.

Komponen dinamis menuntut ketahanan khusus ini. Menggunakan katup batang K500 mencegah rasa sakit yang merusak. Batang yang mengeras menahan deformasi fisik terhadap bahan pengemas yang dikompresi. Kekerasan yang direkayasa ini memastikan integritas segel jangka panjang di bawah beban mekanis yang berat. Ini mencegah batang mencetak gol. Batang yang tergores selalu menciptakan jalur kebocoran mikroskopis.

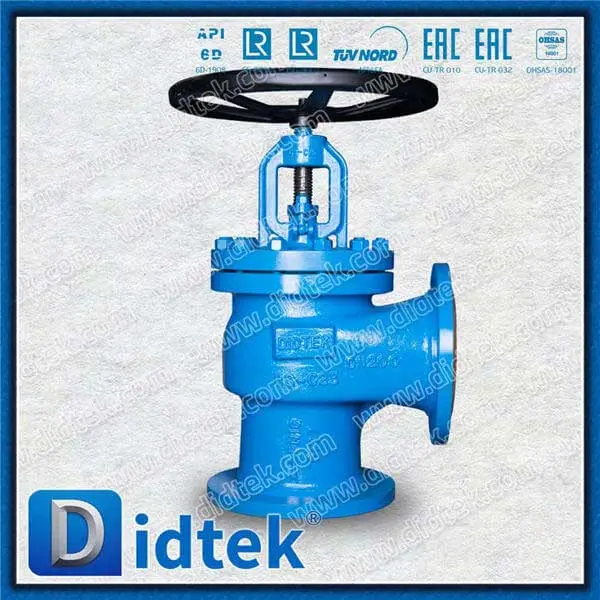

Desain geometrisnya juga memberikan keuntungan operasional yang besar. Konfigurasi globe sudut memiliki putaran internal 90 derajat. bertindak Katup sudut Monel sebagai perubahan arah yang mulus. Ini sekaligus berfungsi sebagai titik pelambatan yang tepat. Kontrol aliran menjadi sangat dapat diprediksi. Turbulensi fluida turun secara signifikan dibandingkan dengan desain globe standar.

Desain ini secara drastis mengurangi kebutuhan akan sambungan las. Anda menghilangkan siku pipa yang terpisah sepenuhnya. Lebih sedikit pengelasan berarti lebih sedikit potensi zona kegagalan. Lapisan las secara alami mengundang korosi lokal. Dengan melepas siku, Anda secara inheren mengurangi kemungkinan statistik kebocoran mikro pada manifold pipa HF yang padat.

Dimensi Evaluasi Inti untuk Katup Asam Hidrofluorat HF

Menentukan peralatan untuk unit asam memerlukan kriteria evaluasi yang ketat. Anda tidak dapat mengandalkan spesifikasi industri umum. Realitas proses menentukan batasan material yang ketat.

Kita harus mengevaluasi di mana bermutu tinggi katup globe tahan korosi menjadi suatu keharusan. Aliran HF primer memerlukan konstruksi Monel murni. Tidak ada bahan alternatif yang diizinkan di sini. Konsentrasi asam masih terlalu agresif.

Bandingkan aturan ketat ini dengan penerapan material sekunder. Anda mungkin mengizinkan katup aluminium perunggu di area yang sangat spesifik. Kadang-kadang dipasang saluran air pendingin non-HF. Mereka juga berfungsi dengan baik dalam sistem tambahan yang berisiko rendah. Namun, Anda tidak boleh menggunakannya untuk layanan HF agresif langsung. Mereka tidak memiliki ketahanan kimia yang diperlukan untuk aliran asam primer.

Standar penyegelan memerlukan pengawasan ketat. Nilai kompatibilitas bahan kemasan secara ketat. Anda memerlukan campuran PTFE dan grafit tertentu. Campuran ini harus mendapat persetujuan formal untuk aplikasi HF. Grafit standar cepat rusak bila terkena uap asam. Evaluasi desain kap mesin dengan cermat. Kap mesin yang dibaut memerlukan prosedur torsi khusus. Kap mesin yang dilas menghilangkan jalur paking seluruhnya. Jika Anda menggunakan gasket, gasket tersebut harus memiliki konstruksi tahan asam.

Kriteria pengujian dan validasi memisahkan vendor yang dapat diterima dari vendor yang berbahaya. Mewajibkan bukti Identifikasi Material Positif (PMI). Uji semua bagian yang dibasahi secara menyeluruh. Jangan menerima sertifikat kertas saja. Pengujian fisik memverifikasi komposisi kimia sebenarnya.

Minta validasi kebocoran sekunder. Pengujian kebocoran helium terbukti penting untuk pengendalian emisi buronan. Pengujian hidrostatik tekanan tinggi memverifikasi integritas batas tekanan. Pengujian khusus ini harus melebihi persyaratan dasar API 598. Uji air standar tidak menjamin keamanan dalam aplikasi gas beracun.

Profil Perbandingan Kinerja Paduan

Pertimbangan Implementasi dan Risiko Penerapan

Mendapatkan desain yang tepat hanya menyelesaikan separuh masalah. Penerapan memperkenalkan kategori risiko yang sepenuhnya baru. Operator harus mengelola integritas rantai pasokan dan ketepatan pemasangan.

Keaslian rantai pasokan menghadirkan risiko yang sangat besar. Logam paduan palsu terus menerus membanjiri pasar global. Bahan sub-spesifikasi menimbulkan bahaya operasional yang parah. Elemen jejak di Monel palsu mempercepat kegagalan besar. Anda harus menerapkan audit Mill Test Report (MTR) yang ketat. Memerlukan verifikasi metalurgi pihak ketiga yang independen. Laboratorium tepercaya harus memverifikasi komposisi paduan sebelum perakitan dimulai.

Integritas instalasi menentukan kesuksesan jangka panjang. Torsi yang tidak tepat akan langsung merusak segel kap mesin. Teknisi harus mengikuti prosedur perbautan yang ketat dan terdokumentasi. Torsi yang tidak merata menciptakan celah mikroskopis. Uap HF dengan mudah keluar melalui jalur yang tidak terlihat ini. Pastikan tim pemeliharaan Anda menggunakan alat yang dikalibrasi secara eksklusif.

Masuknya kelembapan menimbulkan risiko kimia yang sangat besar. Pengujian hidrostatik secara alami meninggalkan sisa air di dalam tubuh. Anda harus benar-benar mengeringkan setiap komponen sebelum dipasang. Standar industri menentukan pembersihan rongga internal. Gunakan nitrogen kering yang dipanaskan untuk proses ini. Jika air masih tersisa saat dinyalakan, ia akan bercampur dengan asam anhidrat. Campuran ini menghasilkan HF berair yang sangat agresif. Korosi yang cepat dan tidak terkendali terjadi dengan segera.

Mengevaluasi realitas pemeliharaan memerlukan perspektif jangka panjang. Mencegah downtime yang tidak direncanakan dan menghindari insiden keselamatan tetap menjadi hal yang terpenting. Komponen berkualitas tinggi mengurangi siklus penggantian rutin. Anda harus menerapkan pemeliharaan prediktif yang kuat. Inspeksi rutin memastikan bahan pengepakan tetap utuh. Pendekatan proaktif ini menjamin keselamatan operasional jangka panjang.

Logika Pemilihan: Menentukan Produsen Katup Anda

Memilih mitra manufaktur memerlukan kerangka evaluasi yang obyektif. Tidak semua fasilitas memiliki kemampuan untuk memproduksi peralatan kritis yang mematikan. Anda harus memfilter vendor dengan ketat.

Pemberi lisensi proses menentukan aturan rekayasa utama. Apakah pabrikan pilihan Anda mempunyai persetujuan aktif? Pemberi lisensi teknologi besar seperti Phillips dan UOP mempertahankan daftar vendor yang ketat. Mereka mengaudit fasilitas manufaktur secara ekstensif. Vendor harus memiliki persetujuan khusus ini. Tanpa mereka, Anda tidak dapat menyebarkan produk mereka secara legal di unit berlisensi.

Kemampuan manufaktur harus sesuai dengan persyaratan dokumentasi. Bisakah vendor memberikan Bill of Materials (BOM) yang lengkap? Dokumen ini harus menguraikan setiap komponen internal. Produksi harus benar-benar mematuhi API 600 atau API 602. Standar ASME B16.34 tetap tidak dapat dinegosiasikan. Batas ketebalan dinding harus memenuhi batas keamanan yang tepat.

Tim pengadaan harus melaksanakan langkah spesifik berikutnya. Minta proposal teknis yang terperinci dan spesifik untuk proyek. Ini harus mencakup semua prosedur Pengujian Non-Destruktif (NDT). Tentukan asal casting dengan jelas. Hindari pabrik pengecoran yang tidak memiliki riwayat kendali mutu yang ketat. Pastikan vendor menawarkan kemampuan dukungan lokal. Anda akan memerlukan tim teknik mereka untuk audit pasca instalasi. Dukungan di lokasi menjamin commissioning yang tepat.

Kesalahan Umum yang Harus Dihindari Selama Pengadaan:

• Menerima sertifikat bahan generik dan bukan MTR yang ketat.

• Gagal menentukan Monel K500 untuk komponen batang bergerak.

• Mengabaikan persyaratan pemberi lisensi proses khusus untuk konfigurasi trim.

• Melewatkan protokol pengeringan nitrogen yang ketat setelah pengujian hidrostatik pabrik.

Kesimpulan

Mengamankan kontrol aliran yang andal di unit alkilasi memerlukan disiplin teknis yang ketat. Memilih katup asam fluorida yang tepat pada akhirnya merupakan upaya menghilangkan risiko yang parah. Anda tidak dapat berkompromi pada ilmu material atau desain geometris.

Ambil langkah maju yang dapat ditindaklanjuti ini:

• Mandat Monel K500 untuk semua komponen internal dinamis untuk mencegah kerusakan mekanis.

• Memanfaatkan konfigurasi sudut globe untuk menghilangkan pengelasan pipa yang tidak perlu dan mengurangi jalur kebocoran.

• Menuntut kepatuhan yang ketat terhadap standar lisensi UOP atau Phillips selama fase pemilihan vendor.

• Menerapkan pengujian kebocoran Helium yang menyeluruh dan verifikasi metalurgi independen sebelum pengiriman ke lokasi.

Prioritaskan ketertelusuran material secara menyeluruh di atas segalanya. Pastikan protokol pengujian yang ketat mengatur proses produksi. Fokus murni pada desain khusus proses. Hindari mengambil keputusan berdasarkan faktor jangka pendek. Kualitas tanpa kompromi tetap menjadi satu-satunya jalan menuju keselamatan operasional dalam aplikasi HF.

Pertanyaan Umum

T: Mengapa menggunakan Monel K500 dan bukan Monel 400 untuk batang katup?

J: Monel 400 memberikan ketahanan korosi yang sangat baik tetapi tidak memiliki kekerasan yang ekstrim. Monel K500 mengalami pengerasan presipitasi. Ini memberikan kekuatan luluh yang jauh lebih unggul. Kekerasan tinggi ini mencegah kerusakan mekanis pada beban dinamis. Ini memastikan batang tidak berubah bentuk terhadap bahan pengemas selama pengoperasian berulang.

T: Apa standar pemberi lisensi proses utama untuk katup asam fluorida HF?

J: UOP dan Phillips menentukan standar teknik utama untuk unit HF secara global. Mereka menerbitkan pedoman ketat mengenai metalurgi yang dapat diterima, desain trim, dan pengujian khusus. Peralatan apa pun yang digunakan di unit berlisensi ini harus mendapat persetujuan resmi dari organisasi tersebut.

T: Bisakah kita mengganti katup aluminium perunggu dengan layanan asam HF?

J: Tidak. Aluminium perunggu umumnya tidak cocok untuk layanan HF agresif langsung. Ia tidak dapat menahan lingkungan korosif ekstrim dari aliran proses primer. Kontak asam langsung memerlukan paduan nikel tinggi seperti Monel. Anda harus membatasi aluminium perunggu pada air pendingin non-HF atau saluran utilitas.

T: Tes spesifik apa yang harus diminta sebelum pengiriman?

A: Anda harus meminta Identifikasi Material Positif (PMI) pada seluruh bagian yang basah. Menuntut pengujian emisi buronan Helium untuk menjamin integritas segel. Memerlukan radiografi untuk semua coran untuk mendeteksi kelemahan internal. Terakhir, terapkan protokol pembersihan nitrogen kering tertentu segera setelah pengujian hidro.
