Pada jaringan pipa uap dan air industri bertekanan tinggi, kegagalan kontrol aliran menyebabkan bahaya keselamatan dan waktu henti operasional yang parah. Tekanan ekstrim sering kali dikombinasikan dengan suhu yang intens dalam sistem ini. Operator fasilitas memerlukan isolasi pipa yang benar-benar andal untuk menjaga keselamatan. Katup berpola lurus standar seringkali memerlukan alat kelengkapan pipa tambahan. Perlengkapan tambahan ini meningkatkan penurunan tekanan sistem dan menciptakan titik kebocoran yang tidak perlu. Sambungan siku yang berlebihan menimbulkan kerentanan struktural di seluruh jaringan termal yang kompleks. Hal ini pada akhirnya mengancam integritas dan kinerja pabrik.

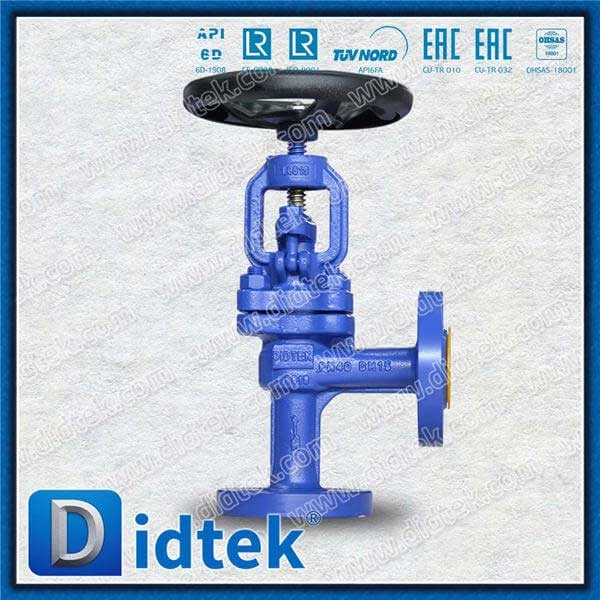

Katup globe sudut GS-C25 secara langsung mengatasi masalah kritis ini. Ini menggabungkan jalur aliran 90 derajat yang sangat efisien dengan baja karbon cor yang tahan lama. Kombinasi ini menjadikannya tolok ukur utama untuk sistem perpipaan yang memenuhi standar DIN di seluruh dunia. Panduan komprehensif ini mengevaluasi kelayakan teknis, keterbatasan kinerja, dan kriteria pengadaan yang tepat untuk katup-katup ini. Anda akan mempelajari cara mengoptimalkan jaringan termal dan fluida yang menuntut secara efektif.
Integritas Material: GS-C25 (DIN 1.0619) menawarkan kekuatan tarik suhu tinggi yang unggul dibandingkan besi cor standar.
Efisiensi Sistem: Desain sudut 90 derajat menghilangkan kebutuhan akan pemasangan siku, mengurangi jejak pemasangan, dan mengurangi penurunan tekanan.
Kesesuaian Aplikasi: Ideal untuk pengurangan uap bertekanan tinggi, blowdown boiler, dan isolasi air industri tugas berat.
Teknologi Penyegelan: Konfigurasi tingkat lanjut (misalnya, segel bellow) menghasilkan kebocoran mendekati nol, yang penting untuk media berbahaya atau bernilai tinggi.
Para insinyur secara konsisten menentukan GS-C25 untuk lingkungan industri yang menuntut. Pertama-tama kita harus memahami dasar metalurginya. GS-C25 adalah baja karbon cor bermutu tinggi. Itu termasuk dalam penunjukan material DIN 1.0619. Ini berfungsi sebagai setara Eropa dengan spesifikasi ASTM A216 WCB yang diakui secara luas.
Tim pengadaan sering kali membuat kesalahan pencarian kritis selama pengadaan. Mereka sering mencari katup besi cor GS-C25 . Istilah ini pada dasarnya kontradiktif. Besi cor memiliki kandungan karbon tinggi dan karakteristik rapuh. Ini hancur karena tekanan panas yang ekstrim atau dampak fisik. Sebaliknya, GS-C25 merupakan paduan baja ulet. Ini menyerap guncangan mekanis dan mengakomodasi ekspansi termal yang parah. Anda harus benar-benar menghindari besi tuang di saluran uap bertekanan tinggi. Selalu gunakan baja tuang GS-C25 yang terverifikasi untuk keamanan optimal.
Desain pabrik di Eropa dan global sangat mendukung standar DIN. Katup globe sudut DIN menjamin kepatuhan dimensi yang ketat. Dimensi tatap muka selaras sempurna di berbagai pabrikan. Standarisasi ini menyederhanakan skenario pemeliharaan dan penggantian cepat.
Operator pabrik terutama menentukan katup ini untuk sistem tekanan PN16 hingga PN40. Peringkat ini berarti sekitar 16 hingga 40 bar tekanan yang diijinkan pada suhu sekitar. Kerangka kerja DIN memerlukan pengujian non-destruktif yang ketat selama produksi. Pengujian ini memastikan badan baja tuang tidak mengandung rongga atau porositas tersembunyi. Cacat seperti itu pasti akan menyebabkan ledakan dahsyat pada sistem uap hidup.
Setiap material memiliki batasan operasional yang ketat. Baja GS-C25 berkinerja sangat baik hingga suhu 400°C (752°F). Dalam kisaran ini, ia mempertahankan kekuatan tarik dan kekakuan struktural yang sangat baik. Bahan ini dengan mudah menangani uap jenuh standar dan uap super panas sedang.
Namun, kinerja menurun dengan cepat melebihi 400°C. Baja karbon mulai mengalami percepatan mulur. Creep mengacu pada deformasi permanen yang lambat di bawah tekanan mekanis terus menerus. Ketika suhu proses melebihi ambang batas kritis ini, Anda harus meningkatkan pemilihan material Anda. Baja paduan, seperti WC6 atau WC9, menjadi diperlukan. Menggunakan GS-C25 di atas batas termalnya berisiko pecahnya badan katup secara tiba-tiba.
Geometri struktural katup menentukan kinerja fluidanya. Katup sudut industri menawarkan desain tujuan ganda yang unik. Ini berfungsi secara bersamaan sebagai perubahan arah pipa dan pengatur aliran yang tepat.
Cairan memasuki badan katup dari port bawah. Mengalir ke atas melewati area tempat duduk. Cairan kemudian segera keluar melalui port samping dengan sudut 90 derajat. Transisi yang mulus ini meminimalkan pembatasan aliran internal. Katup berpola lurus standar memaksa fluida melalui jalur berbentuk Z yang berbelit-belit. Konfigurasi sudut menghilangkan satu putaran arah yang sangat membatasi. Kontur internal yang ramping ini meningkatkan koefisien aliran secara keseluruhan.
Penurunan tekanan yang tinggi menghadirkan tantangan yang terus-menerus dalam jaringan uap. Kehilangan tekanan yang berlebihan mengurangi efisiensi sistem dan membuang energi panas yang mahal.
Konfigurasi sudut secara alami melawan fenomena negatif ini. Mereka mengurangi turbulensi cairan tepat di bagian hilir area tempat duduk. Turbulensi yang lebih sedikit secara langsung berarti menurunkan tingkat kebisingan akustik di dalam pembangkit. Selain itu, jalur aliran yang efisien mengurangi kavitasi yang merusak. Kavitasi terjadi ketika tekanan fluida turun di bawah tekanan uapnya. Gelembung uap terbentuk dan pecah dengan keras pada permukaan logam. Desain sudut membuat profil tekanan lokal lebih stabil. Stabilitas ini melindungi trim internal dari erosi yang cepat seperti lubang.
Tata letak fasilitas industri sering kali mengalami kendala ruang yang parah. Ruang ketel dan stasiun uap yang dipasang di selip memerlukan konfigurasi peralatan yang ringkas.
Katup lurus sering kali memerlukan pemasangan siku terpisah untuk mengarahkan pipa. Kombinasi ini meningkatkan jejak fisik. Hal ini juga menambah beban yang tidak perlu pada struktur pendukung perpipaan. Desain sudut 90 derajat secara efektif menghilangkan pemasangan siku yang berlebihan. Anda menghilangkan satu sambungan flensa dan satu set gasket. Pengurangan ini menurunkan risiko emisi buronan. Ini juga menyederhanakan proses instalasi awal bagi kontraktor perpipaan.
Distribusi uap industri pada dasarnya merupakan proses yang penuh kekerasan. Media fluida mengubah fase dengan cepat. Kedipan uap terjadi ketika kondensat bertekanan tinggi turun ke tekanan lebih rendah. Sebagian cairan dengan cepat berubah menjadi uap. Ekspansi ini memberi tekanan pada komponen katup internal.
Palu air menimbulkan bahaya besar lainnya. Siput akumulasi kondensat bergerak dengan kecepatan tinggi. Mereka berdampak pada cakram katup yang tertutup dengan kekuatan yang luar biasa. Selain itu, siklus termal harian menyebabkan pipa terus mengembang dan berkontraksi. Gabungan kekuatan ini memerlukan solusi isolasi yang kuat.
Teknologi penyegelan menentukan profil keamanan lingkungan suatu katup. Anda harus memilih antara kemasan standar dan desain segel bellow.
Pengemasan grafit standar memberikan segel tradisional yang andal. Cincin grafit menekan di sekitar batang katup. Mereka mencegah cairan keluar ke atmosfer. Pengaturan ini memerlukan anggaran pengadaan awal yang lebih rendah. Namun, pengepakan grafit memerlukan perawatan yang sering. Teknisi harus mengencangkan kelenjar pengepakan secara teratur untuk mencegah kebocoran. Gesekan batang yang konstan pada akhirnya akan membuat material grafit menjadi aus.
Integrasi segel bellow menyelesaikan masalah kebocoran sepenuhnya. Bellow logam (sering kali terbuat dari baja tahan karat atau paduan titanium) dilas ke batang dan kap mesin. Ini menciptakan penghalang logam yang tidak bisa ditembus. Bellow mengembang dan memampatkan saat katup beroperasi. Desain ini mencapai nol kebocoran mutlak di sepanjang batang. Ini membutuhkan investasi awal yang lebih tinggi. Namun, hal ini terbukti penting untuk pabrik proses berkelanjutan yang menangani media berbahaya atau bernilai tinggi.
| Teknologi Penyegelan | Mekanisme Utama | Pemeliharaan Frekuensi | Profil Kebocoran | Aplikasi Terbaik |
|---|---|---|---|---|
| Pengepakan Grafit Standar | Cincin karbon terkompresi | Tinggi (Pengetatan rutin) | Tangisan kecil yang diperbolehkan | Air umum, uap bertekanan rendah |
| Segel Bellow Metalik | Penghalang logam yang dapat diperluas dan dilas | Minimal (Ganti jika gagal) | Nol kebocoran atmosfer | Uap bertekanan tinggi, cairan beracun |
Insinyur sering salah memahami batasan operasional peralatan ini. yang kuat Katup globe uap menangani pelambatan aliran sedang. Anda dapat membuka katup untuk mengurangi tekanan hilir secara manual.
Namun, Anda harus menetapkan parameter operasional yang jelas. Unit-unit ini unggul dalam penutupan ketat dan isolasi sementara. Ini bukan katup kontrol khusus. Anda tidak boleh menggunakannya untuk modulasi kontinu frekuensi tinggi. Pelambatan parah yang berkepanjangan di dekat posisi tertutup menciptakan aliran berkecepatan sangat tinggi melintasi kursi. Kecepatan ini dengan cepat mengikis permukaan perapat. Setelah dudukan mengalami kerusakan akibat erosi, katup akan gagal mengisolasi pipa sepenuhnya.
Ukuran katup yang tepat berdampak langsung pada umur panjang sistem. Rentang pengadaan biasanya berkisar dari DN15 hingga DN400. Penunjukan 'DN' mewakili diameter nominal dalam milimeter. Anda harus mencocokkan ukuran DN dengan laju aliran yang diperlukan sistem Anda. Ukuran katup yang terlalu besar menyebabkan kinerja pelambatan yang buruk. Ukuran yang terlalu kecil menyebabkan penurunan tekanan yang berlebihan dan mempercepat keausan internal.
Penunjukan 'PN' menunjukkan tekanan nominal. Rentang standar mencakup PN16, PN25, dan PN40 hingga PN64. Selalu pilih peringkat PN yang melebihi potensi lonjakan tekanan maksimum sistem Anda. Pertimbangkan titik setel katup pengaman selama perhitungan ini.
Trim internal menangani kekuatan fluida paling agresif. Trim baja tahan karat standar 13Cr berfungsi sempurna untuk air industri bersih dan uap kecepatan rendah. Ini menolak oksidasi dasar dan memberikan segel yang andal.
Aplikasi uap berkecepatan tinggi memerlukan pertahanan metalurgi yang unggul. Anda harus menentukan trim berwajah Stellite untuk lingkungan ini. Stellite adalah paduan kobalt-kromium yang sangat tahan lama. Pabrikan mengelas lapisan Stellite langsung ke permukaan jok dan cakram. Permukaan keras ini tahan terhadap abrasi parah, rasa sakit, dan erosi suhu tinggi. Ini memastikan segel yang rapat bahkan setelah bertahun-tahun pengoperasian yang berat.
Anda harus mengevaluasi alur kerja operasional pabrik Anda untuk menentukan kebutuhan aktuasi. Pengoperasian manual tetap menjadi standar untuk tugas isolasi dasar. Desain batang yang meninggi terbukti sangat menguntungkan di sini. Saat Anda memutar handwheel, batang secara visual naik di atas badan katup. Hal ini memberikan konfirmasi visual langsung dan jelas mengenai posisi katup.
Loop proses otomatis memerlukan konfigurasi yang berbeda. Anda harus mengevaluasi kebutuhan aktuator pneumatik atau listrik. Desain sudut sering kali memerlukan kuk pemasangan khusus untuk mengakomodasi dimensi fisik aktuator berat. Pastikan produsen katup dapat menyediakan bantalan pemasangan ISO dan menghitung secara akurat gaya dorong batang yang diperlukan.
Klaim pemasaran tidak memiliki nilai apa pun di lingkungan uap bertekanan tinggi. Jangan pernah menerima janji yang tidak jelas mengenai 'tidak ada kebocoran' atau 'kualitas premium.' Anda harus meminta bukti nyata dan dapat diverifikasi dari pemasok Anda.
Mintalah sertifikat material EN 10204 3.1 untuk cangkang yang mengandung tekanan.
Permintaan laporan pengujian hidrostatik yang terdokumentasi sesuai dengan API 598 atau DIN EN 12266-1.
Mintalah data uji umur siklus bellow yang tepat jika menentukan desain segel bellow.
Mewajibkan laporan pemeriksaan non-destruktif (NDE) untuk semua pengecoran kritis.
Instalasi fisik memerlukan kepatuhan yang ketat terhadap prinsip-prinsip dinamika fluida. Anda harus memasang unit mengikuti arah aliran yang benar. Pabrikan memberikan panah arah yang berbeda ke badan katup.
Orientasi standar mengarahkan aliran ke bawah disk. Tekanan hulu membantu mendorong cakram saat dibuka. Hal ini meringankan beban mekanis pada batang dan handwheel. Membalikkan arah pemasangan akan menyebabkan aliran gaya pada disk. Tekanan fluida yang tinggi secara aktif menutup cakram. Ketika operator mencoba membuka katup terbalik, hambatan yang berlebihan dapat mematahkan mekanisme batang internal.
Baja karbon cor memiliki daya tahan tinggi namun tetap rentan terhadap gradien termal yang tiba-tiba. Memasukkan uap hidup ke dalam sistem perpipaan dingin akan menimbulkan kejutan termal yang ekstrem. Panas yang tiba-tiba menyebabkan pemuaian material yang cepat dan tidak merata. Tekanan ini dapat memecahkan badan katup cor atau membengkokkan cincin dudukan bagian dalam.
Anda harus mengikuti prosedur pemanasan yang ketat sebelum membuka sepenuhnya katup globe sudut apa pun dalam layanan uap:
Pastikan semua perangkap drainase kondensat hilir berfungsi penuh.
Buka sedikit katup bypass hulu untuk memasukkan sedikit uap.
Biarkan badan katup utama memanas secara bertahap selama 15 hingga 30 menit.
Konfirmasikan penghapusan semua kondensat yang tersisa dari pipa.
Putar perlahan handwheel katup utama ke posisi terbuka penuh.
Manajer fasilitas harus membuat rencana yang realistis untuk intervensi pemeliharaan di masa depan. Memperbaiki mekanisme batang naik memerlukan waktu henti khusus. Penggantian pengepakan memerlukan depresurisasi pipa secara menyeluruh demi keselamatan.
Penggantian bellow menghadirkan tantangan tersendiri. Biasanya Anda tidak dapat memperbaiki bagian bawah yang pecah saat katup tetap sejajar. Teknisi harus melepas seluruh rakitan kap mesin. Hal ini sering kali berarti melepas katup dari pipa seluruhnya. Tekankan pemeliharaan preventif dan pantau secara ketat kandungan kimia air untuk memperpanjang umur komponen internal.
Katup sudut GS-C25 berfungsi sebagai solusi yang sangat terspesialisasi dan berbasis kepatuhan untuk jaringan termal yang kompleks. Ini berhasil menggabungkan pengalihan aliran yang efisien dengan isolasi pipa bertekanan tinggi yang kuat. Dengan menghilangkan perlengkapan yang berlebihan, hal ini secara aktif melindungi infrastruktur pabrik dari tekanan yang tidak perlu dan potensi jalur kebocoran.
Matriks keputusan Anda tetap jelas. Jika prioritas utama Anda adalah meminimalkan jejak pemasangan sekaligus mengelola penurunan tekanan uap yang moderat, desain ini mewakili pilihan optimal. Ia bekerja dengan sempurna hingga 400°C. Jika suhu proses Anda melebihi ambang batas ini, Anda harus beralih ke solusi baja paduan tinggi alternatif.
Untuk bergerak maju dengan aman, para insinyur dan pembeli harus memformalkan strategi pengadaan mereka. Tinjau spesifikasi DN dan PN yang Anda perlukan secara menyeluruh. Hitung penurunan tekanan sistem secara tepat pada kondisi beban maksimum. Terakhir, mintalah gambar teknis terstruktur dan sertifikat material dari produsen bersertifikat sebelum menerbitkan pesanan pembelian apa pun.
J: GS-C25 adalah DIN/EN langsung yang setara dengan ASTM A216 WCB. Mereka memiliki sifat mekanik dan komposisi kimia yang hampir sama. Perbedaan utamanya terletak pada kerangka peraturan. GS-C25 mematuhi standar pengujian dan sertifikasi Eropa yang ketat, menjadikannya sebutan yang diwajibkan untuk sistem perpipaan yang sesuai dengan DIN.
J: Meskipun aliran throttle lebih baik dibandingkan katup gerbang standar, katup ini bukan katup kontrol khusus. Anda dapat menggunakannya untuk pengurangan tekanan sementara yang moderat. Namun, pelambatan parah yang berkepanjangan di dekat posisi tertutup menyebabkan erosi tempat duduk dengan cepat. Kerusakan ini pada akhirnya mencegah katup mencapai penutupan yang rapat.
J: Mekanisme batang naik memberikan konfirmasi visual langsung dan jelas mengenai posisi katup. Ketika batang menonjol keluar, katup terbuka. Indikator visual ini sangat penting untuk pemeriksaan keselamatan instalasi rutin dan tanggap darurat cepat selama prosedur operasional yang rumit.
J: Ya. Anda harus benar-benar mengikuti arah aliran yang ditunjukkan oleh panah yang diarahkan ke badan katup. Instalasi standar mengarahkan cairan ke atas di bawah disk. Orientasi ini memanfaatkan tekanan hulu untuk membantu membuka katup, mencegah tekanan mekanis yang tidak perlu pada batang.
