Katup globe sudut DIN: aplikasi industri uap dan minyak panas

Mengoperasikan sistem uap dan minyak termal bersuhu tinggi tidak memberikan margin kesalahan apa pun terkait kontrol aliran, penurunan tekanan, dan emisi buronan. Ketika suhu proses melonjak, setiap titik lemah dapat dengan cepat membahayakan seluruh operasi pabrik. Katup berpola lurus standar sering kali memerlukan siku pipa tambahan untuk mengalirkan cairan dengan benar. Kelengkapan ekstra ini meningkatkan penurunan tekanan sistemik, memperluas tapak pemasangan, dan menambah titik kebocoran yang tidak perlu di setiap flensa. Anda dengan cepat menghadapi masalah yang semakin rumit berupa kendala spasial dan kerentanan mekanis.

Katup globe sudut DIN menggabungkan pengalihan aliran dan pembatasan presisi menjadi satu komponen yang sangat efisien. Ini secara efisien merutekan media berkecepatan tinggi sambil menjaga integritas anti bocor. Namun, menentukan katup yang tepat memerlukan kesesuaian standar material DIN dengan kondisi proses yang tepat. Anda akan mempelajari cara mengevaluasi dinamika fluida yang kompleks, mengidentifikasi batas material yang realistis, dan memilih fitur penyegelan penting untuk mengoptimalkan aplikasi fluida suhu tinggi berikutnya dengan aman.

Poin Penting

• Efisiensi Perpipaan: Katup globe sudut menghilangkan kebutuhan akan pemasangan siku 90 derajat, menghemat ruang dan mengurangi penurunan tekanan sistem secara keseluruhan.

• Spesifik Aplikasi: Sistem uap memerlukan ketahanan yang kuat terhadap kavitasi dan penurunan tekanan tinggi, sementara sistem minyak panas memerlukan integritas anti bocor yang ketat terhadap siklus termal.

• Keandalan Material: Baja karbon 1,0619 adalah standar yang telah terbukti untuk aplikasi suhu tinggi standar, menawarkan peringkat suhu tekanan yang andal berdasarkan spesifikasi DIN EN.

• Fokus Implementasi: Mengevaluasi kepatuhan vendor, konfigurasi pengemasan (seperti segel bellow), dan akses pemeliharaan jangka panjang sangat penting untuk menyelesaikan daftar pendek pengadaan.

Meminimalkan Tekanan Sistem: Kasus untuk Angle Globe Valve

Tata letak perpipaan tradisional sering kali mengalami kesulitan dalam kendala fisik yang ketat. Katup globe standar biasanya memerlukan pemasangan siku terpisah untuk mengubah arah cairan. Kombinasi ini memaksa fluida melalui beberapa transisi ketat dalam waktu singkat. Anda akan segera menghadapi peningkatan turbulensi, tingkat keausan logam yang lebih cepat, dan proses pemasangan yang lebih rumit. Setiap flensa atau las tambahan menunjukkan potensi titik kegagalan. Seiring waktu, sambungan tambahan ini mengalami tekanan getaran, sehingga meningkatkan beban pemeliharaan Anda.

Desain bodi 90 derajat memberikan solusi teknik yang elegan. Ini bertindak sebagai pengatur arah dan pengontrol aliran yang tepat. Cairan memasuki katup dan berputar dengan lancar melalui satu ruang internal. Anda menghilangkan siku kedua sepenuhnya. Pendekatan yang efisien ini meminimalkan turbulensi yang keras dan secara mendasar mengubah dinamika fluida internal. Operator melihat kurva aliran yang lebih mulus dan berkurangnya getaran struktural selama rangkaian penyalaan.

Saat Anda membandingkan katup globe sudut dengan desain pola T standar, manfaat hidraulik menjadi jelas. Jalur aliran internal menghadapi hambatan yang jauh lebih kecil. Anda mencapai koefisien aliran yang lebih tinggi (Cv atau Kv) untuk diameter pipa yang sama persis. Lebih sedikit flensa berarti lebih sedikit potensi jalur kebocoran. Pengurangan ini secara langsung meningkatkan keselamatan operasional jangka panjang di seluruh jaringan perpipaan.

Tata letak selip industri menuntut efisiensi ruang maksimum. Lingkungan ini mengemas banyak penukar panas dan instrumen ke dalam lokasi yang sangat terbatas. Dengan menghilangkan tikungan pipa tambahan, Anda mengurangi keseluruhan ruang pemasangan secara signifikan. Operator mendapatkan akses yang lebih baik untuk pemeliharaan rutin. Insinyur dapat merancang paket peralatan yang lebih ketat dan efisien tanpa mengorbankan kemampuan aliran.

Menentukan Steam Globe Valve untuk Pengurangan Penurunan Tekanan Tinggi

Sistem pengurangan uap menangani kekuatan internal yang brutal setiap hari. Penurunan uap bertekanan tinggi menyebabkan kecepatan ekstrem di dalam pipa. Fluida dapat mengalami kedipan tiba-tiba saat bertransisi melintasi batas tekanan. Dalam kasus yang parah, gelembung kavitasi yang hebat terbentuk dan pecah pada permukaan logam internal. Jika tidak dikendalikan, realitas termodinamika ini akan dengan cepat menghancurkan komponen perpipaan standar.

Akurasi pembatasan tetap menjadi pertahanan utama Anda melawan kekuatan-kekuatan ini. Desain sumbat dan dudukan di dalam katup globe uap harus menangani uap jenuh dan panas berlebih secara bersamaan. Bodi berpola sudut memungkinkan steker mengatur pemuaian uap secara efektif. Katup ini menyebarkan penurunan tekanan pada lintasan ke bawah yang lebih mulus dibandingkan dengan katup lurus standar. Anda mencapai modulasi aliran yang presisi bahkan selama perubahan tekanan yang dramatis.

Standar teknik sangat menuntut pilihan material tertentu di sini. Baja karbon telanjang tidak dapat bertahan terhadap kavitasi yang berkepanjangan. Anda harus menentukan bahan trim yang diperkeras untuk melindungi permukaan tempat duduk. Menerapkan lapisan Stellite 6 (mencapai kekerasan sekitar 40-45 HRC) pada steker dan dudukan akan mencegah penarikan kabel. Penarikan kawat terjadi ketika uap berkecepatan tinggi memotong alur kecil yang merusak pada antarmuka penyegelan. Trim yang diperkeras menahan erosi ini, memastikan katup tertutup rapat selama ribuan siklus pelambatan.

Fokus pada hasil operasional yang dapat diprediksi. Anda menginginkan pengaturan tekanan yang andal di seluruh header uap dan jalur blowdown boiler. Dengan mencocokkan trim pengerasan yang tepat dengan desain bodi bersudut, Anda memperpanjang interval perawatan secara drastis. Sistem uap Anda berjalan secara efisien tanpa penghentian pabrik secara tidak terduga yang disebabkan oleh kegagalan dudukan dini.

Praktik Terbaik untuk Aplikasi Steam

• Selalu hitung penurunan tekanan yang tepat untuk memastikan material trim dapat menahan kecepatan fluida tertentu.

• Pasang perangkap yang memadai di bagian hulu katup untuk menghilangkan kondensat yang merusak sebelum mengenai sumbat internal.

• Pastikan ukuran aktuator memberikan daya dorong yang cukup untuk menutup sumbat dengan aman terhadap tekanan uap masuk yang tinggi.

Kriteria Kinerja Katup Minyak Panas yang Andal

Sistem fluida termal menimbulkan bahaya industri yang unik dan parah. Minyak panas adalah zat yang sangat mudah meresap. Ia secara agresif mencari jalur keluar mikroskopis saat dipanaskan. Jika emisi berlebih terjadi melalui batang katup, Anda akan langsung menghadapi risiko kebakaran dan keselamatan. Kabut minyak panas dapat menyala secara spontan jika bersentuhan dengan udara pada suhu tinggi tertentu. Keselamatan selalu menentukan pilihan desain dan komponen Anda di sini.

Perputaran termal secara terus-menerus memberikan tekanan pada seluruh unit mekanis. Fluktuasi suhu yang tinggi menyebabkan komponen logam mengembang dan berkontraksi berulang kali. Pergerakan konstan ini berdampak langsung pada integritas badan katup dan menurunkan material pengemas batang tradisional. Pengemasan grafit standar pada akhirnya dapat menekan atau kehilangan ketahanannya. Jika hal ini terjadi, cairan panas berbahaya akan terlepas ke atmosfer.

Anda harus memprioritaskan peningkatan pencegahan kebocoran selama fase spesifikasi. Memilih konfigurasi penyegelan tingkat lanjut tidak dapat dinegosiasikan. Desain segel bellow menawarkan perlindungan lingkungan terbaik. Ia menggunakan tabung logam bergaya akordeon yang dilas langsung ke batang dan badan. Hal ini menciptakan penghalang fisik yang kuat terhadap cairan. Ketika dipasangkan dengan cincin pengepakan grafit canggih sekunder, katup oli panas menjamin tidak ada kebocoran.

Tujuan utamanya tetap keselamatan operator. Pemilihan katup yang tepat memastikan kepatuhan lingkungan yang ketat. Anda sepenuhnya mencegah kehilangan cairan termal yang mahal dan berbahaya. Strategi penyegelan yang kuat menjaga fasilitas Anda tetap aman dan proses produksi Anda berjalan tanpa gangguan berbahaya.

Kesalahan Umum dalam Sistem Minyak Panas

• Hanya mengandalkan gland packing standar tanpa seal bellow untuk cairan organik bersuhu tinggi.

• Mengabaikan laju ekspansi termal logam yang berbeda saat memilih badan katup dan bahan trim.

• Gagal menerapkan jadwal pemeriksaan rutin untuk kotak pengepakan sekunder di atas bellow.

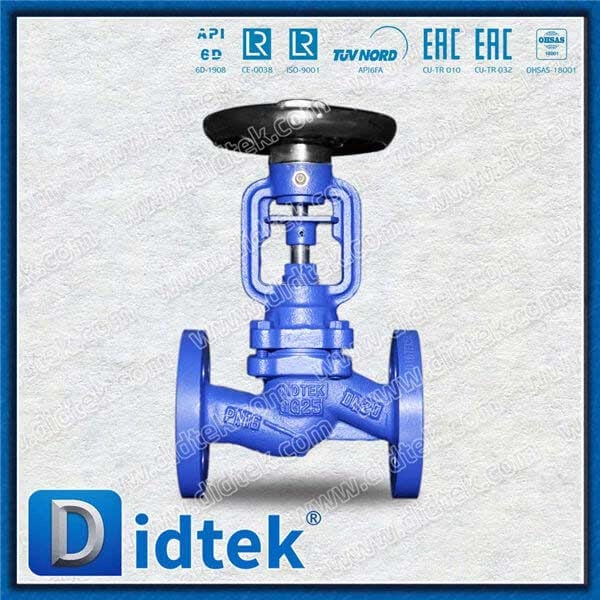

Mengevaluasi Katup Standar DIN: Peran Baja Karbon 1,0619

Fasilitas Eropa dan kontraktor EPC global sangat bergantung pada standar teknik terpadu. Mereka sangat memerlukan katup standar DIN untuk memastikan kompatibilitas lintas batas. Mengandalkan peringkat flensa EN 1092-1 dan dimensi tatap muka standar menghilangkan dugaan berbahaya dari desain pabrik. Anda dapat mengganti komponen dengan lancar selama penghentian tanpa memodifikasi pipa yang ada.

Kita harus hati-hati memeriksa materi spesifik yang digunakan dalam kerangka standar ini. Katup baja karbon 1,0619 berfungsi sebagai tulang punggung yang andal untuk pekerjaan suhu tinggi. Bahan ini setara dengan ASTM A216 WCB di Eropa. Ini memberikan sifat mekanik yang sangat baik, termasuk kekuatan tarik tinggi, ketahanan benturan, dan kemampuan las yang sangat andal untuk loop perpipaan industri.

Anda memerlukan pemahaman yang jelas tentang batasan operasional yang realistis. Material 1.0619 berkinerja sangat baik dalam selubung termal tertentu. Tergantung pada kelas tekanan spesifiknya, alat ini dapat menangani suhu terus menerus dengan nyaman hingga sekitar 400°C (750°F). Dalam kisaran ini, ia mempertahankan integritas struktural yang kaku tanpa deformasi mendadak di bawah tekanan.

Namun, Anda harus tahu persis kapan harus mengupgrade material Anda. Jika penggunaan uap atau minyak panas tertentu terus menerus melampaui suhu 400°C, baja karbon kehilangan kekuatan luluhnya dengan cepat. Pada titik transisi ini, Anda harus beralih ke baja paduan. Bahan seperti 1.7357 (setara dengan ASTM A217 WC6) menawarkan ketahanan mulur yang diperlukan untuk lingkungan termal ekstrem.

Ambang Batas Suhu Bahan Standar

Risiko Implementasi dan Logika Pemilihan Vendor

Memilih komponen kontrol arah yang sempurna hanya penting jika Anda memasangnya dengan benar. Orientasi instalasi menghadirkan risiko implementasi yang paling umum dan merusak. Unit-unit ini memerlukan penyelarasan arah aliran yang ketat. Anda harus menentukan apakah cairan harus masuk di bawah sumbat atau di atas sumbat. Aliran di bawah sumbat membantu pelambatan halus dan melindungi kemasan dari tekanan langsung. Aliran di atas sumbat membantu menyegel dengan rapat dalam skenario penutupan bertekanan tinggi. Pemasangan mundur menyebabkan obrolan internal yang agresif, penyegelan yang buruk, dan kegagalan mekanis yang cepat.

Kompatibilitas aktuasi menimbulkan tantangan fisik signifikan lainnya. Bodi berpola sudut cocok dengan ruang sudut yang sempit, namun aktuator otomatis memerlukan jarak bebas di atas kepala yang signifikan. Anda harus menghitung batas ruang dengan cermat dalam model 3D. Aktuator pneumatik atau listrik sering kali memerlukan kuk pemasangan yang besar. Penurunan tekanan yang tinggi memerlukan aktuator yang lebih besar untuk mengatasi gaya dorong internal yang besar. Selalu verifikasi batas izin fisik sebelum membeli.

Mengembangkan kriteria pemilihan yang cerdas akan melindungi jadwal dan anggaran proyek Anda. Anda harus mengevaluasi vendor berdasarkan metrik ketat yang dapat diverifikasi, bukan berdasarkan klaim pemasaran dasar.

1. Dokumentasi yang Dapat Diverifikasi: Minta laporan pengujian material DIN/EN yang komprehensif. Anda harus mendapatkan sertifikat EN 10204 3.1 untuk membuktikan asal bahan, komposisi kimia, dan perlakuan panas yang tepat.

2. Opsi Kustomisasi: Carilah ketersediaan profil trim yang disesuaikan dan kombinasi pengepakan. Pencocokan aplikasi yang tepat mencegah kegagalan mekanis dini.

3. Rekam Jejak Pengujian: Tinjau riwayat dokumentasi vendor dengan pengujian suhu tinggi. Sertifikasi seperti API 624 atau ISO 15848-1 membuktikan kemampuannya dalam membatasi emisi fugitive secara efektif hingga tingkat PPM yang ketat.

Kesimpulan

Memilih katup pengatur arah yang tepat merupakan upaya berkelanjutan dalam mengurangi risiko fisik. Anda meminimalkan penurunan tekanan yang merusak dan kecepatan yang merusak dalam saluran uap jenuh. Anda secara aktif mencegah kebocoran yang sangat berbahaya dan mudah terbakar pada loop oli panas yang sensitif. Keputusan teknis ini menentukan keamanan dasar dan efisiensi seluruh infrastruktur perpipaan Anda.

Kami sangat menyarankan para insinyur untuk menyelaraskan profil tekanan-suhu dengan hati-hati. Petakan variabel spesifik ini secara langsung terhadap kemampuan baja karbon 1,0619 sebelum menyelesaikan spesifikasi pengadaan apa pun. Kenali batas suhu Anda dan bersedia meningkatkan ke baja paduan ketika parameter proses menuntutnya.

Jangan menebak-nebak perhitungan aliran atau kebutuhan gaya dorong aktuator. Konsultasikan langsung dengan spesialis penjualan teknis untuk tinjauan ukuran cairan yang komprehensif. Mintalah lembar data teknik terperinci dan model CAD 3D yang akurat untuk mengintegrasikan unit secara sempurna ke dalam tata letak selip spesifik Anda.

Pertanyaan Umum

T: Berapa suhu pengoperasian maksimum untuk katup baja karbon 1,0619?

J: Berdasarkan batas DIN EN standar, baja karbon 1,0619 biasanya beroperasi dengan aman hingga suhu 400°C (750°F). Nilai maksimum yang tepat sangat bergantung pada peringkat kelas tekanan tertentu. Jika proses Anda terus menerus melebihi 400°C, Anda harus beralih ke baja paduan seperti 1,7357 (WC6) untuk menjaga integritas mekanis dan mencegah deformasi mulur.

T: Apakah katup globe sudut memiliki penurunan tekanan yang lebih rendah dibandingkan katup globe lurus?

J: Ya, secara umum memang demikian. Dengan menggabungkan putaran 90 derajat dan mekanisme pelambatan ke dalam satu bodi terpadu, hal ini menghilangkan kebutuhan akan siku pipa eksternal. Jalur aliran internal yang ramping ini mengurangi turbulensi dan secara signifikan meningkatkan koefisien aliran keseluruhan (Cv/Kv) dibandingkan dengan katup lurus yang dibaut ke fitting siku terpisah.

T: Dapatkah katup ini diotomatisasi untuk kontrol aliran?

J: Ya. Mereka sepenuhnya kompatibel dengan aktuator pneumatik dan listrik modern. Namun, Anda harus menghitung dengan cermat gaya dorong batang yang dibutuhkan. Penurunan tekanan yang tinggi menciptakan gaya ke atas internal yang signifikan. Aktuator Anda harus berukuran tepat untuk mengatasi gaya-gaya ini dan memberikan modulasi aliran yang akurat dan stabil tanpa perlu berburu.

Q: Mengapa seal bellow sering direkomendasikan untuk aplikasi oli panas?

J: Minyak panas menimbulkan bahaya kebakaran dan keselamatan lingkungan jika bocor. Segel bellow memberikan penghalang logam kontinu yang dilas langsung ke batang. Ini menjamin nol emisi yang tidak terpakai. Ia dengan mudah mengelola ekspansi termal yang cepat tanpa menurunkan kualitas, sepenuhnya mengungguli cincin pengepakan batang grafit standar di bawah tekanan termal.
