Dalam pengendalian fluida industri bertekanan tinggi, pengalihan aliran yang andal sangat penting untuk integritas dan keselamatan sistem. Fasilitas proses menuntut perutean media agresif yang mulus. Anda memerlukan komponen yang dibuat untuk menangani gaya hidraulik ekstrem dengan aman. Mengandalkan desain bola apung standar untuk aplikasi pengalih yang menuntut sering kali menyebabkan keausan kursi yang cepat, torsi pengoperasian yang berlebihan, dan kebocoran besar pada tekanan diferensial yang tinggi. Kegagalan ini mengganggu operasi pabrik dan menimbulkan bahaya lingkungan yang parah. Operator pabrik sering menghadapi katup macet atau kerusakan komponen dini selama transisi kritis. Katup bola trunnion tiga arah secara mekanis menambatkan bola, menyerap tekanan saluran dan memastikan peralihan yang presisi. Namun, spesifikasi yang benar memerlukan evaluasi yang cermat terhadap geometri pelabuhan, dinamika aliran, dan tata letak sistem. Kami menyediakan kerangka kerja yang jelas dan netral bagi para insinyur proses dan tim pengadaan untuk mengevaluasi, menentukan, dan mengintegrasikan katup pengalih yang dipasang pada trunnion.
Trunnion over Floating: Pemasangan trunnion wajib dilakukan pada layanan pengalih tekanan tinggi untuk mencegah hancurnya dudukan di bagian hilir dan menjaga torsi aktuasi tetap dapat diprediksi.
Port Geometry menentukan Fungsi: Katup bola port-L adalah standar untuk peralihan (pengalihan) yang ketat, sedangkan katup bola port-T menawarkan opsi aliran kontinu tetapi berisiko pencampuran sementara.
Pentingnya Tata Letak Sistem: Mengganti dua katup blok terpisah dengan satu katup bola 3 arah mengurangi jejak pipa dan memastikan peralihan tersinkronisasi, meskipun hal ini memerlukan perencanaan pemeliharaan khusus.
Skala Aktuasi: Trunnion mendesain torsi dasar yang lebih rendah, namun layanan pengalih memerlukan ukuran aktuator yang konservatif untuk menangani hambatan fluida dinamis selama fase transisi.
Insinyur sering meremehkan gaya dorong hidrolik yang ada dalam aplikasi pengalihan. Dalam skenario katup pengalih tekanan tinggi , tekanan saluran agresif secara konstan memaksa bola internal melawan port hilir yang tertutup. Katup bola mengambang bergantung sepenuhnya pada tekanan ini untuk mencapai segel. Mereka mendorong bola yang tidak berlabuh langsung ke kursi empuk di hilir.
Tekanan diferensial yang tinggi dalam konfigurasi tiga arah mengambang menyebabkan beberapa mode kegagalan yang parah. Hal ini menciptakan keausan jok yang tidak merata karena cairan meremukkan jok bagian hilir secara agresif. Gesekan ekstrim ini menyebabkan katup menjadi “macet” seiring berjalannya waktu. Operator kemudian harus memasang aktuator berukuran besar untuk mengatasi gesekan statis yang diakibatkannya. Akhirnya, kursi yang berubah bentuk menyebabkan kebocoran bypass yang parah.

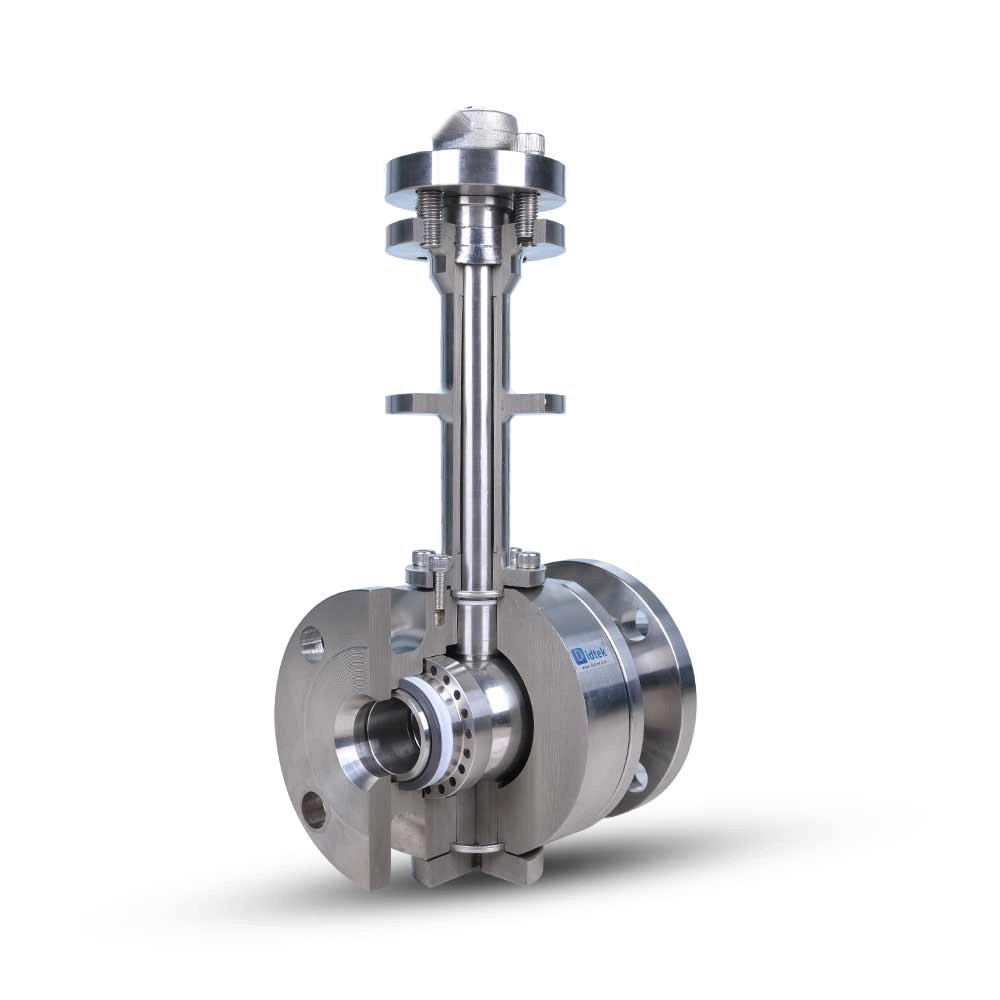

Pemasangan trunnion mengatasi keterbatasan mekanis ini sepenuhnya. Desain trunnion secara mekanis menambatkan bola di bagian atas dan bawah menggunakan poros yang kuat. Penahan struktural ini menyerap gaya dorong hidrolik sepenuhnya. Ini menggeser beban berat dari kursi halus dan memindahkannya ke badan katup yang kokoh. Kursi hanya membutuhkan pegas internal kecil untuk menjaga segel terhadap bola.
Anda dapat mengidentifikasi pemasangan pengalih yang berhasil dengan memperhatikan kriteria tertentu. Operasi tersebut harus menunjukkan tolok ukur berikut:
Torsi pengoperasian yang jauh lebih rendah dibandingkan dengan yang setara dengan mengambang.
Masa pakai kursi yang lebih lama memerlukan lebih sedikit penghentian pemeliharaan terencana.
Kemampuan penyegelan dua arah atau multi-arah yang dapat diverifikasi di semua port.
Performa aktuator yang stabil tanpa perlu kalibrasi ulang yang sering.
Memilih geometri port internal yang benar akan menentukan bagaimana transisi yang lancar antara rute perpipaan Anda. Insinyur harus memilih antara dua konfigurasi bola utama berdasarkan persyaratan proses.
Katup bola port-L memerlukan rotasi 90 derajat untuk mengarahkan aliran dari saluran masuk umum ke salah satu dari dua saluran keluar yang saling eksklusif. Saluran internal membentuk sudut siku-siku. Ini secara ketat mengarahkan media ke rute A atau rute B.
Anda harus menentukan geometri ini untuk penghentian mutlak jalur alternatif. Ini unggul dalam aplikasi yang memerlukan pemisahan jalur fluida yang ketat. Namun, desain ini memiliki keterbatasan mekanis yang jelas. Penghentian aliran total terjadi sesaat selama rotasi 90 derajat. Para insinyur menyebutnya sebagai skenario "kepala mati". Pompa di hulu akan mengalami aliran nol untuk sementara waktu, yang dapat memicu sistem bantuan keselamatan jika tidak dikelola.
Katup bola T -port memiliki saluran internal lurus yang berpotongan dengan saluran tegak lurus. Ia sepenuhnya mampu mengalihkan aliran menggunakan kemampuan putaran 180 derajat. Namun, produsen terutama merancangnya untuk membagi aliran aliran atau mencampur beberapa masukan.
Konfigurasi ini berfungsi paling baik untuk aplikasi di mana peralatan upstream tidak dapat dihentikan. Hal ini memungkinkan peralihan "make-before-break". Katup membuka jalur aliran baru sedikit sebelum menutup jalur lama sepenuhnya. Hal ini mencegah lonjakan tekanan di hulu. Keterbatasan utamanya adalah tingginya risiko kontaminasi silang sementara. Sejumlah kecil fluida dari rute A akan bercampur ke rute B selama rotasi transisi.
Tabel: Perbandingan Fitur Geometri Pelabuhan
Fitur | L-Port Geometri | Geometri T-Port |
|---|---|---|
Fungsi Utama | Pengalihan ketat (A atau B) | Mencampur, membelah, atau memotong |
Tipe Peralihan | Istirahat sebelum membuat | Make-befor-break |
Resiko Mati | Tinggi (penyumbatan sesaat) | Rendah (aliran kontinu mungkin terjadi) |
Risiko Pencampuran Silang | Nol | Tinggi selama masa transisi |
Insinyur kimia dan hidrolik sering memperdebatkan arsitektur optimal untuk pengalihan aliran. Anda dapat menyalurkan cairan menggunakan katup multi-port tunggal atau kombinasi katup blok standar. Kedua pendekatan tersebut menawarkan manfaat operasional yang unik.
Memilih katup bola 3 arah tunggal memberikan jaminan sinkronisasi. Secara mekanis menjadi tidak mungkin untuk membuka atau menutup kedua saluran secara tidak benar jika porting dilakukan dengan benar. Ini menyediakan mekanisme perutean yang aman dari kegagalan. Hal ini juga secara signifikan mengurangi jejak perpipaan dan biaya pemasangan Anda. Anda menghilangkan kebutuhan akan pemasangan pipa persimpangan T yang rumit, katup blok berat kedua, dan aktuator otomatis yang berlebihan.
Sebagai alternatif, penggunaan dua katup 2 arah yang terpisah menawarkan isolasi perawatan yang unggul. Teknisi merasa lebih mudah untuk melayani satu jalur tertentu sambil menjaga jalur lainnya tetap beroperasi melalui loop bypass. Katup terpisah juga menjamin pengendalian kontaminasi mutlak. Anda tidak menghadapi risiko persilangan sementara yang terkadang dapat terjadi di dalam rongga katup multi-port selama rotasi.
Kami merekomendasikan matriks keputusan terstruktur untuk pilihan arsitektur ini. Pilih opsi multi-port tunggal ketika ruang fisik, biaya proyek, dan aktuasi sinkron adalah yang terpenting. Pilih katup ganda yang terpisah jika isolasi saluran absolut selama transisi tetap menjadi persyaratan kepatuhan peraturan yang ketat.
Spesifikasi yang tepat mencegah kegagalan dini di lingkungan yang keras. Anda harus mengevaluasi secara cermat bahan dudukan, batas tekanan, dan gaya aktuasi.
Analisis kemurnian media proses: Kursi empuk yang terbuat dari PTFE, Nylon, atau PEEK berkinerja sangat baik untuk cairan bersih. MENGINTIP menjadi wajib untuk suhu yang lebih tinggi dan tekanan tinggi karena kekakuan mekanisnya.
Menilai sifat abrasif media: Dudukan logam yang dilapisi Tungsten Carbide atau Chromium Carbide wajib digunakan untuk media abrasif. Anda harus menentukan tempat duduk logam untuk slurry atau layanan suhu tinggi yang parah di mana plastik lunak akan meleleh atau terkikis.
Anda harus secara hati-hati mencocokkan peringkat kelas ASME atau ANSI dengan antisipasi lonjakan tekanan sistem. Pencocokan ini menjadi sangat penting ketika menentukan katup bola hidrolik untuk alat berat. Perlengkapan traktor dan mesin press industri menghasilkan lonjakan tekanan besar-besaran selama pengoperasian. Badan katup harus menahan lonjakan sementara ini dengan aman.
Selain itu, para insinyur harus memutuskan antara konfigurasi lubang penuh dan lubang yang dikurangi. Model lubang penuh mempertahankan saluran aliran seukuran pipa, meminimalkan penurunan tekanan. Model lubang yang dikurangi menyebabkan perubahan kecepatan aliran dan sedikit penurunan tekanan, namun mengurangi berat dan ukuran komponen secara keseluruhan.
Aktuasi memerlukan perhitungan teknik yang tepat. Jangan mengukur aktuator otomatis Anda berdasarkan torsi statis saja. Anda harus secara aktif memperhitungkan torsi dinamis "breakaway" yang diperlukan untuk menggeser jalur aliran di bawah tekanan diferensial maksimum. Hambatan fluida berubah secara signifikan ketika bola berputar di tengah-tengah pukulannya. Selalu terapkan faktor keamanan konservatif pada perhitungan torsi Anda.
Memasang sistem pengalihan aliran yang rumit menimbulkan risiko operasional tertentu. Insinyur proses harus mengantisipasi guncangan sistem dan faktor lingkungan selama commissioning.
Katup otomatis yang bekerja cepat dapat menyebabkan water hammer yang parah saat melakukan dead-heading pada konfigurasi L-port. Energi kinetik dari fluida yang bergerak berhenti seketika, menciptakan gelombang kejut yang merusak. Anda dapat mengurangi risiko ini dengan mengontrol kecepatan aktuator secara aktif. Gunakan pembatas kontrol aliran pada aktuator pneumatik untuk memperlambat putaran. Jika menggunakan aktuator listrik, terapkan Penggerak Frekuensi Variabel (VFD) untuk menurunkan kecepatan selama derajat penutupan akhir.
Anda juga harus mengatasi pengurangan tekanan rongga. Desain trunnion secara inheren menjebak sejumlah kecil cairan di rongga tubuh di antara jok. Jika media proses mengembang karena perubahan suhu sekitar, tekanan yang terperangkap akan melonjak dengan cepat. Mekanisme pelepas rongga sangat penting untuk mencegah penguncian katup atau pecahnya badan yang parah. Tentukan kursi pelepas otomatis (Efek Piston Tunggal) atau katup pembuangan rongga eksternal untuk mengatur ekspansi ini.
Terakhir, orientasi pemasangan secara drastis mempengaruhi umur panjang. Orientasi batang ke atas adalah praktik standar untuk mencegah akumulasi puing-puing berat di area pengepakan yang sensitif. Orientasi vertikal yang tepat terbukti sangat penting dalam skenario aliran multi-arah. Sedimen dapat mengendap secara tidak terduga di dalam badan katup, menyebabkan kerusakan abrasif pada bantalan trunnion bawah jika arahnya salah.
Memilih katup bola trunnion tiga arah untuk servis pengalih memerlukan analisis teknik yang cermat. Anda harus memprioritaskan stabilitas mekanis dengan memilih desain berlabuh trunnion dibandingkan alternatif mengambang. Mengevaluasi geometri perutean yang tepat antara pengalihan L-port yang ketat atau pencampuran T-port yang berkelanjutan akan menentukan keamanan sistem Anda. Mengelola mekanisme aliran transien mencegah kerusakan peralatan yang mahal.
Insinyur harus mengambil tindakan segera dengan menyusun lembar data proses yang komprehensif. Rincikan tekanan diferensial maksimum yang diharapkan di semua port. Tentukan risiko cross-over yang dapat Anda terima, dengan memutuskan secara formal antara operasi make-before-break dan break-before-make. Konfirmasikan ketersediaan aktuasi di tempat Anda sebelum menghubungi produsen untuk mendapatkan daftar akhir.
A: Ya, dengan menggunakan aktuator dengan pemberhentian 90 derajat, T-port dapat bertindak sebagai pengalih. Namun, hal ini secara singkat akan memungkinkan aliran ke kedua port hilir secara bersamaan selama transisi mekanis. Hal ini membuatnya tidak cocok jika diperlukan isolasi jalur yang ketat.
A: Tekanan tinggi mendorong bola mengambang secara agresif ke dalam dudukan hilir yang tertutup. Dorongan fisik yang konstan ini menyebabkan deformasi kursi yang cepat, kebocoran bypass, dan gesekan yang berlebihan. Persyaratan torsi yang dihasilkan dengan mudah melebihi aktuator otomatis standar.
J: "Make-before-break" menghubungkan jalur aliran baru sebelum menutup jalur lama sepenuhnya. Hal ini mencegah lonjakan tekanan tetapi memungkinkan pencampuran cairan. "Break-before-make" menutup sepenuhnya jalur pertama sebelum membuka jalur kedua. Hal ini mencegah pencampuran seluruhnya tetapi menyebabkan penyumbatan sesaat.
J: Ya. Karena trunnion mekanis dengan kuat menambatkan bola dan kursi internal biasanya diberi pegas pada permukaan bola, trunnion tersebut menangani cairan yang masuk dari segala arah dengan mudah. Ini berbeda secara signifikan dari banyak desain terapung searah.
