Katup bola trunnion pneumatik vs listrik: perbandingan pipa

Menentukan katup isolasi saluran pipa untuk aplikasi bertekanan tinggi mempunyai risiko besar. Fasilitas midstream modern menangani media yang mudah menguap di bawah tekanan mekanis yang ekstrim. Penurunan tekanan yang tiba-tiba memerlukan intervensi mekanis segera. Anda tidak dapat mengandalkan pengoperasian manual selama lonjakan aliran kritis. Mengotomatiskan sistem tugas berat ini memerlukan evaluasi teknis yang ketat. Insinyur pabrik harus menyeimbangkan kecepatan aktuasi, keandalan yang aman dari kegagalan, dan kendala infrastruktur. Memilih otomatisasi yang tepat menimbulkan trade-off teknis yang rumit. Anda harus memperhitungkan bahaya lingkungan dan ketersediaan utilitas. Ketidakcocokan di sini membahayakan seluruh protokol keselamatan fasilitas Anda.

Kami akan mengeksplorasi perbedaan kinerja penting antara metode yang digerakkan oleh udara dan yang digerakkan oleh motor. Kita akan melampaui dinamika fluida dasar. Anda akan mengetahui bagaimana kemampuan tanggap darurat menentukan spesifikasi akhir Anda. Anda akan mempelajari cara mengintegrasikan unit-unit ini ke dalam jaringan diagnostik yang ada. Anda juga akan memahami keterbatasan cadangan daya. Hal ini memastikan mekanisme yang Anda pilih selaras dengan mandat industri. Panduan ini memberikan kejelasan teknis yang diperlukan untuk pengambilan keputusan jalur pipa yang lebih aman dan andal.

Poin Penting

• Kecepatan vs. Presisi: Aktuator pneumatik menghasilkan kecepatan penghentian darurat milidetik hingga detik; aktuator listrik memberikan kontrol modulasi yang unggul dan integrasi data SCADA.

• Keandalan dari Kegagalan: Pengembalian pegas mekanis dalam sistem pneumatik tetap menjadi standar industri untuk kepastian keamanan dari kegagalan, sedangkan sistem listrik memerlukan cadangan baterai atau superkapasitor.

• Kendala Infrastruktur: Katup bola trunnion pneumatik memerlukan pasokan udara instrumen yang murni dan kering, sedangkan katup bola aktuator listrik bergantung pada daya jaringan yang stabil dan sertifikasi area berbahaya tertentu.

• Realitas Biaya: Pneumatik menawarkan biaya katup dimuka yang lebih rendah tetapi biaya infrastruktur tingkat fasilitas (kompresor) yang lebih tinggi. Listrik memiliki biaya unit awal yang lebih tinggi tetapi biaya pemeliharaan jangka panjang yang lebih rendah.

Rekayasa Dasar: Pemasangan Trunnion Memenuhi Aktuasi

Rekayasa perpipaan sangat bergantung pada integritas struktural. Katup bola yang dipasang di trunnion berfungsi sebagai garis dasar yang tak terbantahkan untuk isolasi tekanan tinggi. Desain ini mengikat bola secara fisik di bagian atas dan bawah. Penahan ini mencegah bola bergeser ke hilir di bawah tekanan diferensial yang parah. Desain mengambang menekan bola langsung ke kursi hilir. Hal ini menciptakan gesekan yang sangat besar. Dudukan trunnion menyerap gaya dorong hidrolik ini secara mekanis. Mereka secara signifikan menurunkan torsi pengoperasian. Hal ini menjadikannya ideal untuk otomatisasi skala besar.

Setelah Anda memilih badan inti, Anda harus memilih pendekatan aktuasi. Industri ini mengandalkan dua metodologi utama untuk menghasilkan kekuatan mekanis.

• Otomatisasi yang digerakkan oleh udara: Katup aktuator pneumatik mengubah udara terkompresi menjadi torsi rotasi. Insinyur biasanya menggunakan mekanisme rak dan pinion untuk ukuran yang lebih kecil. Mereka menggunakan mekanisme scotch yoke yang kuat untuk diameter pipa yang besar.

• Otomatisasi yang digerakkan oleh motor: Aktuator listrik menggunakan motor listrik yang dipasangkan dengan gearbox tugas berat. Mereka menarik arus dari jaringan untuk memutar batang katup secara bertahap.

Kenyataan mengenai pengadaan barang dan jasa masih tetap jelas. Badan katup logam inti identik di kedua skenario. Keputusan Anda sepenuhnya bergantung pada infrastruktur situs yang tersedia. Anda harus mengevaluasi tuntutan siklus tugas spesifik Anda. Anda juga harus menyelaraskan aktuator dengan persyaratan Tingkat Integritas Keselamatan (SIL) Anda. Badan katup yang sempurna tidak berarti apa-apa jika aktuator gagal saat krisis.

Performa & Kecepatan Respons Head-to-Head

Kecepatan otomatisasi menentukan keamanan saluran pipa. Respons yang cepat mencegah tumpahan yang menimbulkan bencana. Respons yang lambat akan mengundang bencana lingkungan. Kita harus memeriksa bagaimana sistem ini bekerja di bawah tekanan yang ekstrim.

Katup bola pneumatik mendominasi aplikasi Emergency Shutdown (ESD). Ini menawarkan keunggulan kecepatan mentah yang sangat besar. Sistem pneumatik menggunakan katup buang cepat. Mereka langsung membuang udara bertekanan. Hal ini memungkinkan waktu penutupan cepat yang sering kali berukuran kurang dari satu detik. Anda memerlukan kecepatan luar biasa ini untuk segera mengisolasi bagian pipa yang pecah.

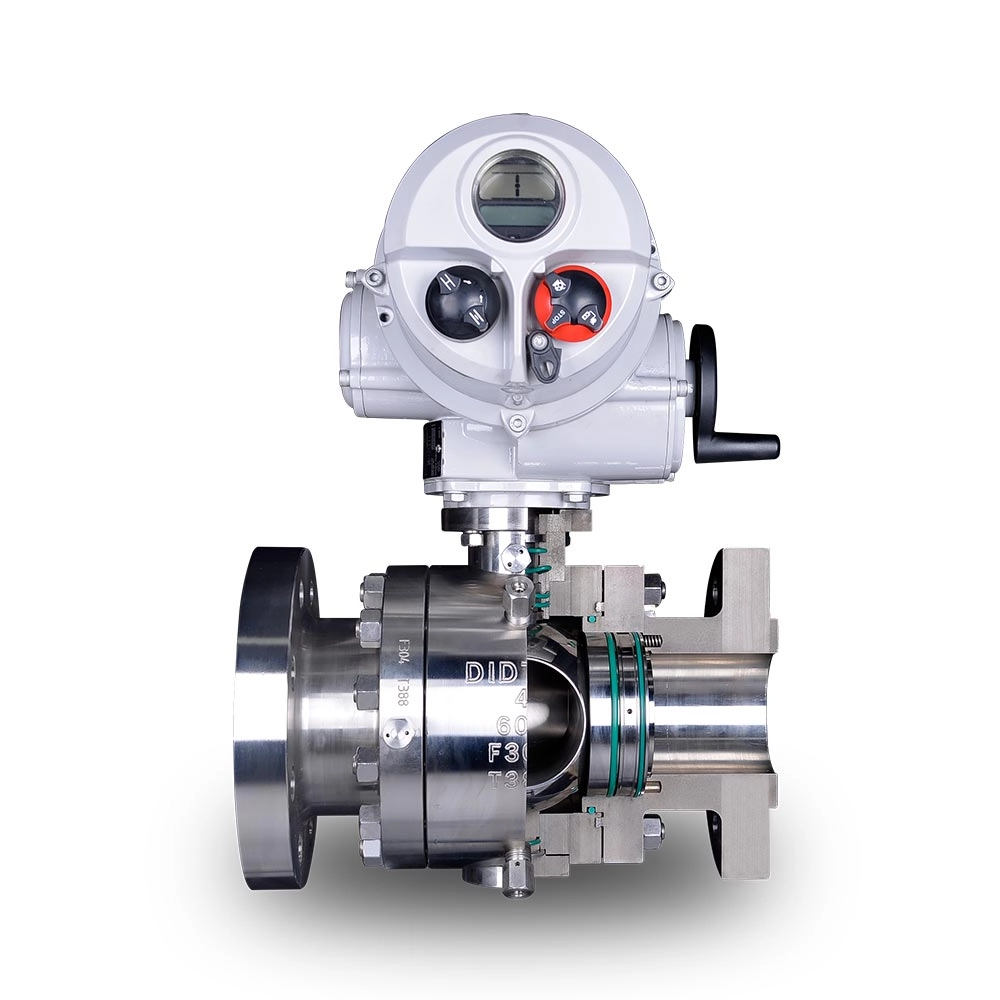

Kita harus membandingkannya dengan opsi kendaraan bermotor. Katup bola aktuator listrik bergantung pada rasio roda gigi internal. Ini sangat dibatasi oleh RPM motor. Menutup katup berdiameter besar secara elektronik membutuhkan waktu beberapa detik atau bahkan menit. Namun kecepatan yang lebih lambat ini memberikan keuntungan tersendiri. Pengoperasian listrik sangat lancar. Ini secara virtual menghilangkan risiko guncangan saluran 'palu air'. Penutupan yang tiba-tiba sering kali merusak instrumentasi hilir. Sistem kelistrikan melindungi segmen pipa yang rapuh dari lonjakan kinetik.

Kemampuan modulasi juga berbeda secara drastis. Positioner pneumatik mempunyai keterbatasan yang melekat. Mereka mengalami histeresis selama penyesuaian mikro. Mereka juga mengonsumsi udara secara terus menerus selama pengoperasian. Aktuator listrik unggul dalam modulasi kontinu. Mereka menangani penyeimbangan aliran pipa yang rumit dengan mudah. Mereka mentolerir siklus kerja 100% tanpa terhenti atau terlalu panas.

Mekanisme Pengamanan Gagal & Kepatuhan Area Berbahaya

Dilema fail-safe membuat para insinyur saluran pipa tetap terjaga di malam hari. Peralatan pada akhirnya akan kehilangan daya. Anda harus menjamin default sistem ke posisi aman secara otomatis. Pilihan otomatisasi Anda menentukan cara Anda mencapai kepastian ini.

Rekayasa pengamanan kegagalan pneumatik sangatlah sederhana. Itu bergantung pada mekanisme pegas kembali mekanis yang berat. Ketika tekanan udara turun, pegas terkompresi langsung terlepas. Hal ini memaksa katup ke posisi gagal-buka atau gagal-tutup yang telah ditentukan. Reaksi ini bersifat mutlak secara mekanis. Itu tidak bergantung pada papan sirkuit atau jaringan cadangan. Ini tetap menjadi standar emas untuk lingkungan keselamatan SIL 3.

Desain pengaman kegagalan listrik melibatkan solusi modern yang rumit. Insinyur menggunakan kopling elektromagnetik yang dipasangkan dengan pegas khusus. Mereka juga menggunakan baterai cadangan atau superkapasitor. Komponen-komponen ini menimbulkan risiko pemeliharaan yang signifikan. Sel baterai cepat rusak pada suhu ekstrem. Baterai yang beku tidak dapat menutup katup isolasi kritis.

Standar tahan ledakan (ATEX / IECEx) semakin memperumit spesifikasi Anda. Gas yang mudah terbakar terus menerus mengelilingi infrastruktur di tengah sungai.

1. Keamanan Inheren: Udara bertekanan tidak menghasilkan percikan api. Sistem pneumatik pada dasarnya tetap lebih aman di lingkungan yang sangat mudah meledak.

2. Penutup Berat: Aktuator listrik mengandung motor busur. Mereka memerlukan penutup tahan ledakan NEMA 7 atau NEMA 9 yang berat dan mahal.

3. Bahaya Pengkabelan: Instalasi listrik memerlukan saluran kabel yang aman secara intrinsik. Satu segel kawat yang rusak mengurangi keseluruhan tingkat ketahanan ledakan.

Kesalahan Umum: Jangan pernah menentukan aktuator listrik untuk zona ledakan tanpa memverifikasi stabilitas jaringan listrik setempat. Pemadaman listrik yang sering terjadi akan dengan cepat menghabiskan cadangan baterai yang aman dari kegagalan.

Pemeliharaan Infrastruktur & Realitas Siklus Hidup

Setiap sistem otomasi memerlukan infrastruktur fisik yang spesifik. Persyaratan ini menimbulkan kerentanan unik. Anda harus mengaudit kemampuan fasilitas Anda sebelum menyelesaikan spesifikasi katup isolasi pipa Anda .

Sistem pneumatik menyembunyikan banyak kendala mekanis. Alat ini memerlukan jaminan mutlak atas udara instrumen yang bersih dan kering. Anda harus memasang dan memelihara kompresor industri tugas berat. Anda juga harus menerapkan sistem penyaringan yang kompleks. Kerentanan menjangkiti jaringan pipa udara yang luas. Kegagalan kompresor langsung melumpuhkan seluruh jaringan otomatis. Kebocoran saluran udara membuang sejumlah besar energi yang dihasilkan secara diam-diam.

Faktor lingkungan sangat mengancam pipa pneumatik. Kelembapan mau tidak mau masuk ke jalur suplai udara. Kondensasi ini membeku dengan cepat di lingkungan pipa di bawah nol derajat. Saluran udara yang membeku membuat aktuator sama sekali tidak berguna. Anda harus memasang pengering udara aktif untuk mencegah kegagalan musim dingin yang dahsyat.

Realitas siklus hidup listrik terlihat sangat berbeda. Sistem kelistrikan modern menawarkan pemasangan kabel "plug-and-play" yang mudah. Anda menghilangkan instalasi pipa baja tahan karat yang rumit. Anda juga menghilangkan pengurasan energi terus-menerus yang terkait dengan kompresor udara besar-besaran. Unit listrik hanya menarik daya yang signifikan selama gerakan sebenarnya. Sebaliknya mereka duduk tidak aktif. Hal ini menciptakan jejak fisik yang jauh lebih ramping.

Praktik Terbaik: Selalu pantau segel rumah aktuator. Unit listrik akan rusak jika kelembapan melewati cincin-O dan menimbulkan korosi pada papan kontrol internal. Menerapkan protokol pemeriksaan segel tahunan yang ketat.

Kerangka Keputusan: Membuat Daftar Pendek untuk Saluran Anda

Memilih aktuator yang tepat menghilangkan gesekan operasional. Anda harus menyelaraskan teknologi dengan kondisi spesifik lapangan Anda. Kami menyusun pedoman keputusan berikut untuk menyederhanakan pilihan teknik Anda.

Kapan Menentukan Otomatisasi Berbasis Udara

Anda harus menentukan katup bola trunnion pneumatik jika lokasi Anda memenuhi kriteria tertentu. Ini berkinerja terbaik di lingkungan industri yang matang.

• Fasilitas Anda telah dilengkapi dengan saluran utama ring udara instrumen berkapasitas tinggi yang andal.

• Aplikasi ini menuntut kemampuan pematian darurat yang ketat dengan tingkat SIL.

• Anda beroperasi di zona yang sangat mudah terbakar dan diwajibkan secara hukum untuk meminimalkan jejak listrik.

• Anda memprioritaskan kepastian pengembalian pegas mekanis dibandingkan diagnostik digital.

Kapan Menentukan Otomatisasi Berpenggerak Motor

Teknologi bermotor tumbuh subur di lingkungan yang terisolasi atau sangat digital. Ini memecahkan masalah logistik yang berbeda.

• Anda mengoperasikan stasiun transfer tengah aliran jarak jauh di mana menjalankan kompresor industri secara fisik tidak memungkinkan.

• Proses Anda memerlukan penyeimbangan kontrol aliran presisi tinggi.

• Anda memerlukan integrasi mendalam dengan jaringan diagnostik SCADA atau IIoT tingkat lanjut.

• Saluran pipa Anda mengalami cuaca dingin ekstrem yang menyebabkan kondensasi udara instrumen menimbulkan risiko pembekuan yang parah.

Jangan memaksakan suatu teknologi ke lingkungan yang salah. Sistem pneumatik gagal di hutan belantara terpencil. Sistem kelistrikan kesulitan untuk mengimbangi kecepatan pemadaman darurat di lingkungan kilang yang mudah berubah-ubah. Evaluasi infrastruktur Anda dengan jujur ​​sebelum menyusun pesanan pembelian.

Kesimpulan

Memilih antara penggerak pneumatik dan listrik menentukan ketahanan operasional Anda. Mekanisme optimal bergantung sepenuhnya pada infrastruktur situs Anda yang ada. Hal ini juga bergantung pada persyaratan kecepatan yang tepat dan mandat keselamatan yang aman dari kegagalan. Sistem yang digerakkan oleh udara memberikan kecepatan tanggap darurat yang tak tertandingi dan kepastian mekanis yang mutlak. Sistem yang digerakkan oleh motor memberikan integrasi digital yang unggul dan berkembang di lokasi terpencil yang tidak memiliki fasilitas udara.

Langkah Anda selanjutnya memerlukan tindakan segera. Audit jaringan listrik dan kapasitas udara bertekanan yang tersedia hari ini. Dokumentasikan suhu lingkungan ekstrem Anda dengan cermat. Terakhir, konsultasikan dengan tim teknik katup khusus. Bagikan kondisi fluida spesifik dan persyaratan API 6D Anda. Mereka akan membantu Anda menentukan ukuran aktuator yang tepat untuk menjamin keamanan saluran pipa jangka panjang.

Pertanyaan Umum

T: Dapatkah aktuator listrik menyamai kecepatan penutupan aktuator pneumatik?

J: Tidak, sistem pneumatik pada dasarnya lebih cepat untuk isolasi darurat. Mereka membuang udara bertekanan secara instan melalui katup pembuangan cepat. Aktuator listrik mengandalkan roda gigi fisik dan batasan RPM motor. Beberapa aktuator listrik khusus menutup kesenjangan kecepatan ini, namun menimbulkan kompleksitas dan bobot teknik yang signifikan.

T: Apa yang terjadi pada katup isolasi pipa pneumatik jika pembangkit listrik kehilangan tekanan udara?

J: Ini bergantung pada mekanisme pengembalian pegas mekanis. Ketika tekanan udara turun, pegas tugas berat terkompresi akan terlepas secara otomatis. Hal ini memaksa katup ke posisi gagal-aman yang ditentukan. Ini akan gagal membuka atau gagal menutup sepenuhnya berdasarkan persyaratan keselamatan spesifik Anda.

T: Apakah katup bola trunnion listrik aman untuk produk pipa yang mudah terbakar?

J: Ya, semuanya aman jika ditentukan dengan benar. Anda harus menyertakan aktuator listrik di dalam rumah tahan ledakan bersertifikat, seperti NEMA 7 atau NEMA 9. Anda juga harus benar-benar mematuhi standar perkabelan yang aman secara intrinsik untuk mencegah percikan api internal yang memicu gas berbahaya eksternal.
