Katup bola trunnion kriogenik untuk LNG: panduan servis -196°C

Dalam pemrosesan dan pengangkutan gas alam cair (LNG), kegagalan katup pada suhu -196°C menyebabkan emisi yang sangat besar. Kegagalan ini langsung memicu bahaya keselamatan dan waktu henti fasilitas yang sangat tinggi. Meskipun katup apung seringkali cukup untuk saluran yang lebih kecil dan bertekanan rendah, aplikasi LNG bertekanan tinggi dan lubang besar memerlukan solusi yang jauh lebih kuat. Mereka memerlukan stabilitas mekanis katup bola trunnion kriogenik untuk menahan tekanan operasional yang parah. Desain standar tidak dapat menangani kontraksi termal ekstrem dan penurunan tekanan tinggi yang ditemukan dalam sistem kompleks ini. Panduan ini memberikan kerangka kerja yang ketat dan berbasis bukti kepada teknisi perpipaan dan tim pengadaan. Anda akan mempelajari dengan tepat cara mengevaluasi, menentukan, dan memilih katup layanan LNG untuk lingkungan -196°C yang tak kenal ampun. Kami mengeksplorasi keunggulan mekanis, mekanisme keselamatan penting, dan protokol pengujian yang ketat untuk memastikan pengoperasian yang benar-benar aman dan dapat diprediksi.

Poin Penting

• Kebutuhan Trunnion: Desain bola tetap menyerap tekanan saluran melalui poros trunnion, mencegah gesekan berlebihan pada kursi hilir dan memastikan torsi pengoperasian yang dapat diprediksi pada suhu kriogenik.

• Fitur Keselamatan Penting: Penyertaan wajib untuk katup -196 derajat adalah kap yang diperpanjang (untuk melindungi pengepakan batang dari pembekuan) dan mekanisme pelepas tekanan rongga otomatis.

• Strategi Pemeliharaan: Konfigurasi top-entry mendominasi proyek LNG skala besar karena kapasitasnya untuk pemeliharaan inline, sehingga secara drastis mengurangi durasi penutupan kilang.

• Validasi Vendor: Pencatatan yang andal memerlukan bukti pengujian kriogenik (misalnya, BS 6364) menggunakan nitrogen cair dan kepatuhan emisi buronan yang terverifikasi.

Mengapa Operasi LNG -196°C Menuntut Trunnion Dibandingkan Desain Terapung

Katup apung standar secara inheren mengandalkan tekanan saluran untuk mendorong bola internal ke dudukan hilir. Pada jalur LNG bertekanan tinggi, mekanisme desain khusus ini menjadi tanggung jawab yang berbahaya. Tekanan saluran yang tinggi menghasilkan daya dorong yang sangat besar. Gaya konstan ini menyebabkan penghancuran dudukan secara cepat, keausan polimer yang semakin cepat, dan lonjakan torsi yang sangat tidak dapat diprediksi. Ketika katup rusak saat situasi darurat, seluruh fasilitas menghadapi risiko operasional dan keselamatan yang parah.

Keunggulan mekanis trunnion secara mendasar mengatasi dinamika berbahaya ini. Insinyur merancang katup ini dengan poros atas dan bawah. Mereka secara fisik menahan bola di tempatnya. Desain struktural trunnion menyerap tekanan saluran besar langsung ke badan katup. Ini sepenuhnya mengisolasi kursi hilir dari tekanan mekanis yang berlebihan. Karena kursi tidak menanggung beban pipa penuh, ukuran aktuator menjadi dapat diprediksi sepenuhnya. Anda secara drastis mengurangi risiko kegagalan sistem otomatis selama penghentian darurat kritis (ESD). yang andal Katup bola trunnion LNG memastikan sistem keselamatan Anda merespons secara instan.

Selain itu, realitas penyegelan dua arah menentukan pilihan desain yang ketat. Desain Trunnion menggunakan kursi independen dengan pegas. Pegas khusus ini menjaga kontak seragam dan konstan terhadap permukaan bola. Konfigurasi mekanis ini memungkinkan penyegelan hulu dan hilir yang sangat efektif secara bersamaan. Anda mendapatkan penghentian yang andal dan kedap gelembung, apa pun arah alirannya. Penurunan tekanan yang tiba-tiba tidak mengganggu integritas penyegelan sistem perpipaan.

Dimensi Evaluasi Inti untuk Katup Bola Suhu Rendah

Pemilihan material menentukan kelangsungan hidup komponen pipa dalam cuaca dingin yang ekstrim. Suhu dingin yang ekstrim dengan cepat menyusutkan logam karbon standar. Anda harus secara eksklusif menentukan baja tahan karat austenitik seperti CF8M atau CF3M. Paduan ini mempertahankan keuletan strukturalnya dan secara efektif mencegah penggetasan suhu rendah yang berbahaya. Cincin-O elastomer standar gagal total dalam kondisi ini. Mereka benar-benar kehilangan elastisitasnya dan pecah di bawah suhu -50°C. Oleh karena itu, Anda harus menentukan segel bibir polimer yang direkayasa. Segel berenergi ini memberikan penyegelan dinamis yang andal di seluruh gradien suhu. Saat mencari katup bola suhu rendah , verifikasi semua sertifikasi material secara menyeluruh.

Konfigurasi kursi biasanya terbagi dalam dua kategori utama. Anda harus memilih antara kursi empuk dan logam berdasarkan kemurnian cairan.

• Kursi Empuk (PCTFE/Kel-F): Polimer ini menghasilkan penutup kedap gelembung Kelas VI yang sangat baik. Mereka ideal untuk aliran LNG yang sangat bersih. Namun, serpihan pipa, terak las, atau kerak dapat dengan mudah menggores polimer lunak. Goresan segera merusak segelnya.

• Kursi Logam-ke-Logam: Ini mutlak diperlukan untuk layanan atau sistem abrasif dengan materi partikulat. Mereka memerlukan pemukulan pabrik yang ketat dan presisi. Anda harus menetapkan ekspektasi teknis yang realistis mengenai tingkat kebocoran yang dapat diterima. Kebocoran nol sepenuhnya sangat sulit dilakukan pada suhu -196°C dengan dudukan logam.

Persyaratan kap mesin yang diperluas melibatkan fisika termal mendasar. Anda harus menyimpan kotak isian, bahan pengemas, dan aktuator dengan aman jauh dari zona kriogenik. Kap yang diperpanjang menciptakan kolom gas isolasi yang penting. Uap naik ke kolom ini dan memanas sebelum mencapai puncak. Fitur sederhana namun penting ini mencegah pengepakan batang agar tidak membeku. Ini memastikan pengoperasian yang andal dan berkelanjutan tanpa pengikatan akibat es.

Rongga yang dapat dilepas sendiri berfungsi sebagai fitur yang sangat penting dan penting bagi keselamatan. LNG cair yang terperangkap mengembang dengan cepat karena menyerap panas lingkungan dan menguap. Katup -196 derajat harus dilengkapi dengan kursi pegas khusus. Kursi cerdas ini secara otomatis melepaskan tekanan rongga berlebih kembali ke pipa hulu. Tanpa mekanisme pelepas tekanan otomatis ini, gas yang mengembang dapat menyebabkan pecahnya seluruh badan katup.

ROI Siklus Hidup: Katup Bola Trunnion LNG Masuk Atas vs. Masuk Samping

Ada dua desain struktural utama untuk isolasi kriogenik. Kami mengevaluasi kategori solusi ini berdasarkan kelayakan pemeliharaan, bobot pemasangan, dan efisiensi operasional jangka panjang. Memilih badan struktural yang tepat sangat memengaruhi jadwal penyelesaian fasilitas Anda.

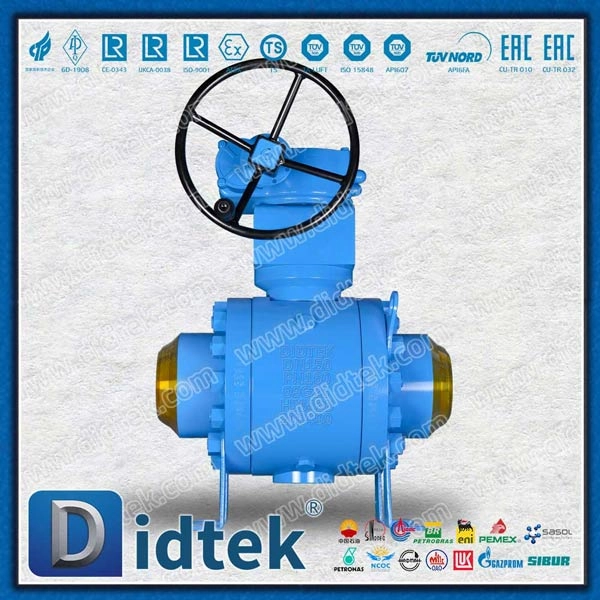

Desain Entri Samping (Dua/Tiga Bagian) menawarkan atribut berbeda untuk bagian pipa tertentu.

• Kelebihan: Mereka menuntut belanja modal awal (CAPEX) yang jauh lebih rendah. Mereka menampilkan bobot keseluruhan yang lebih ringan. Hal ini berarti pemasangan awal menjadi lebih mudah dan cepat di galeri perpipaan yang sempit.

• Kontra: Tim pemeliharaan harus mengeluarkannya sepenuhnya dari jalur pipa untuk setiap perbaikan internal. Penggantian kursi atau bola memerlukan pemotongan las atau membuka baut flensa yang berat. Hal ini secara signifikan meningkatkan waktu henti fasilitas selama jangka waktu pemeliharaan.

Desain Top-Entry mewakili standar industri untuk fasilitas produksi skala besar.

• Kelebihan: Mereka memungkinkan pemeliharaan murni inline di tempat. Teknisi cukup melepas penutup kap mesin bagian atas. Mereka kemudian dapat mengekstrak seluruh rakitan bola dan kursi secara vertikal. Anda dapat melakukannya tanpa harus memotong badan katup dari pipa yang dilas.

• Kekurangan: Biaya pengadaan awal lebih tinggi. Pengecoran bodi satu bagian jauh lebih berat. Mereka juga memerlukan jejak spasial vertikal yang lebih besar untuk izin ekstraksi.

Matriks keputusan berikut menggambarkan strategi penerapan optimal untuk kedua jenis desain.

Matriks Perbandingan Konfigurasi Katup

Kami sangat merekomendasikan konfigurasi top-entry untuk pipa LNG butt-welded dan peralatan jalur kritis. Anda harus memesan model entri samping untuk jalur cabang sekunder yang bergelang, mudah diakses, atau lebih kecil.

Resiko Penerapan & Pemasangan Katup Bola Kriogenik

Kejutan termal menghadirkan risiko besar selama proses commissioning sistem. Kebocoran flensa sering terjadi selama fase pendinginan kriogenik awal. Metalurgi perpipaan yang berbeda berkontraksi secara tidak merata karena suhu turun hingga -196°C. Anda harus menerapkan prosedur torsi dingin yang ketat. Ikuti langkah-langkah spesifik berikut untuk mengurangi kebocoran berbahaya:

1. Lakukan urutan torsi suhu sekitar awal mengikuti pola bintang standar.

2. Masukkan cairan kriogenik secara perlahan untuk mengontrol gradien termal melintasi flensa.

3. Biarkan seluruh badan katup dan rakitan flensa mencapai suhu pengoperasian minimum.

4. Jalankan prosedur torsi dingin terakhir untuk memperhitungkan kontraksi material maksimum.

Isolasi dan integrasi kotak dingin memerlukan perhatian cermat terhadap detail. Praktik insulasi yang tidak tepat memungkinkan masuknya kelembapan atmosfer. Kelembapan ini dengan cepat mengembun dan membeku. Hal ini menyebabkan penumpukan es yang berbahaya di sekitar bagian-bagian penting yang bergerak. Es padat dapat dengan mudah mengunci batang operasi. Ini juga dapat merusak pelat pelindung tetesan secara permanen. Pastikan tim instalasi Anda menjalankan integrasi cold box yang tertutup rapat untuk mencegah paparan atmosfer.

Orientasi pemasangan menentukan keberhasilan sistem perlindungan termal Anda. Kap mesin yang diperluas sepenuhnya bergantung pada ruang uap yang berfungsi. Anda biasanya harus memasangnya dalam jarak 45 derajat dari posisi tegak vertikal. Orientasi yang ketat ini menjaga kolom gas isolasi tetap utuh. Ini secara aktif melindungi kelenjar pengepakan dari kontak cairan yang sangat dingin. Setiap penyimpangan yang parah dari vertikal memungkinkan LNG cair mencapai kemasan, sehingga menjamin kegagalan katup bola kriogenik .

Logika Pemilihan: Memeriksa Produsen Katup Servis LNG Anda

Pemilihan vendor yang andal memerlukan pengujian ketat dan verifikasi kepatuhan. Jangan pernah mengandalkan model desain teoritis saja. Menuntut bukti nyata dan empiris mengenai standar industri yang diakui. Carilah sertifikat pengujian kriogenik resmi BS 6364 atau Shell MESC SPE 77/200. Pastikan vendor secara rutin melakukan uji perendaman nitrogen cair lokal (-196°C) pada batch produksi mereka. Mereka harus secara akurat mengukur tingkat kebocoran helium internal dan eksternal. Mereka harus melakukan pengujian kritis ini langsung di depan inspektur pihak ketiga yang bersertifikat.

Transparansi rantai pasokan dan ketertelusuran material sama pentingnya. Anda harus benar-benar mewajibkan laporan pengujian material (MTR) lengkap untuk setiap komponen yang mengandung tekanan. Verifikasi asal pengecoran tertentu dengan cermat. Verifikasi yang cermat ini menghilangkan risiko besar dalam penggunaan baja berpori dan tidak patuh. Pengecoran yang buruk menyebabkan retakan mikro dan kegagalan struktural yang sangat besar di bawah tekanan kriogenik yang ekstrim.

Tentukan tindakan Anda selanjutnya dengan jelas saat melibatkan produsen. Jangan hanya menerima penawaran harga yang umum. Pandu tim pengadaan Anda untuk meminta dokumentasi teknis yang spesifik dan terperinci. Mintalah gambar Pengaturan Umum (GA) yang komprehensif. Minta laporan sampel uji kriogenik aktual dari proyek serupa sebelumnya. Menuntut nilai koefisien aliran (CV) yang sangat detail. Proses pemeriksaan yang cermat ini menjamin Anda menerima solusi yang benar-benar dirancang.

Kesimpulan

Memilih katup kriogenik yang andal tetap menjadi hal mendasar dalam mitigasi risiko operasional. Kontraksi termal yang ekstrim, keausan kursi yang tidak dapat dihindari, dan perlunya perawatan inline harus menentukan spesifikasi teknik akhir Anda. Prioritaskan stabilitas mekanis di atas segalanya saat menangani gas alam cair.

Kami mendesak pembeli untuk secara hati-hati mempertimbangkan pengeluaran modal di muka dibandingkan dengan kenyataan pemeliharaan jangka panjang. Biaya awal untuk desain top-entry sering kali tampak tinggi. Namun, hal ini tidak ada artinya jika dibandingkan dengan biaya yang mahal untuk memotong katup yang dilas dari jalur LNG yang aktif dan sangat menguntungkan. Waktu henti pabrik dengan cepat menghapus penghematan pengadaan awal.

Jangan biarkan proyek besar Anda berikutnya terjadi secara kebetulan. Dorong tim teknik Anda untuk mencari konsultasi teknis di awal fase desain. Unduh daftar periksa spesifikasi yang terperinci dan sesuai standar untuk memastikan setiap parameter diperiksa secara menyeluruh untuk proyek LNG Anda yang akan datang.

Pertanyaan Umum

T: Berapa peringkat suhu minimum untuk katup bola trunnion LNG standar?

J: Peringkat minimumnya adalah -196°C (-320°F). Ini berfungsi sebagai standar global untuk menangani nitrogen cair dan LNG. Untuk mencapai peringkat ini, produsen harus menggunakan bahan bodi austenitik tertentu, seperti CF8M, bersama dengan jok empuk PCTFE yang tahan lama untuk mencegah pecah.

T: Mengapa batang yang diperpanjang diperlukan untuk katup -196 derajat?

J: Batang yang memanjang menciptakan kolom gas isolasi penting di atas garis cair. Ruang uap ini secara fisik mencegah suhu dingin ekstrem naik ke batang logam. Tanpanya, pengepakan batang dan aktuator otomatis akan membeku, menyebabkan kegagalan mekanis total.

T: Apa perbedaan antara katup bola kriogenik DBB dan DIB?

J: DBB adalah singkatan dari Double Block and Bleed, menggunakan dudukan satu arah yang menahan tekanan dari ujung pipa. DIB berarti Isolasi Ganda dan Pendarahan, dilengkapi kursi dua arah yang dapat ditutup dari kedua arah. Perbedaan ini sangat berdampak pada cara para insinyur merancang mekanisme pelepas rongga.

T: Bagaimana cara katup kriogenik mengatur tekanan rongga yang terperangkap?

J: Ia mengatur tekanan menggunakan kursi Single Piston Effect (SPE). Kursi yang direkayasa ini dilengkapi pegas mekanis. Ketika LNG yang terperangkap menguap dan mengembang, pegas memungkinkan jok secara otomatis melentur. Ini melepaskan tekanan berlebih yang berbahaya dengan aman kembali ke pipa hulu.
