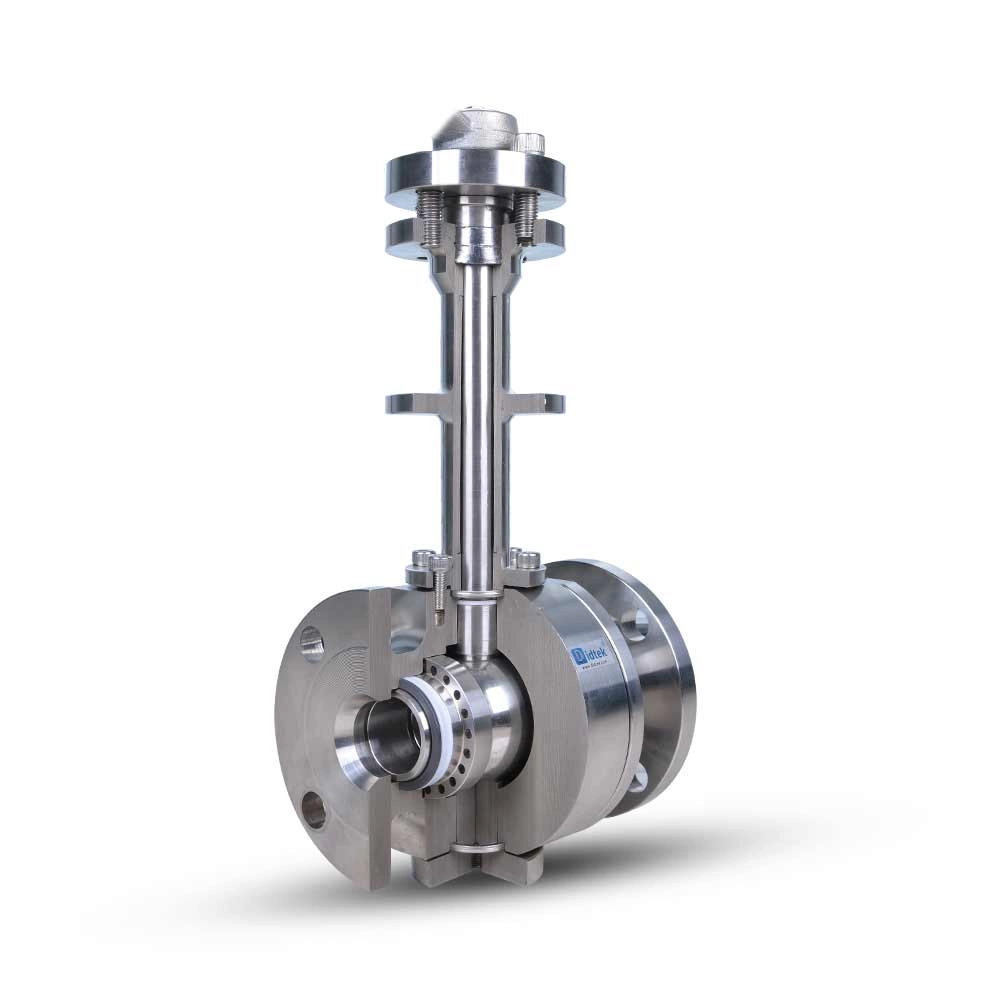

Katup bola trunnion dengan dudukan logam: cara memilih untuk suhu tinggi

Kegagalan katup di kilang petrokimia dan pembangkit listrik memicu risiko finansial dan keselamatan yang sangat besar. Jaringan pipa layanan berat menghadapi tekanan ekstrem dan tekanan termal setiap hari. Peralatan yang kualitasnya lebih rendah dengan cepat menjadi tanggung jawab yang berbahaya dalam kondisi yang sulit ini. Arsitektur tradisional dengan dudukan empuk dan terapung memiliki keterbatasan yang tidak dapat disangkal. Bahan polimer meleleh, berubah bentuk, atau terekstrusi saat terkena panas ekstrem. Degradasi fisik ini langsung merusak segel kritis. Selain itu, bola apung standar sangat bergantung pada tekanan garis. Tekanan menggeser bola ke hilir dan membebani kursi secara berlebihan. Katup bola trunnion dengan dudukan logam menonjol sebagai pilihan arsitektur definitif untuk layanan industri berat. Kami merancang panduan komprehensif ini untuk menyusun persyaratan teknis Anda. Anda akan menemukan cara menentukan parameter tepat yang diperlukan untuk pengoperasian yang sangat andal. Kami akan mengeksplorasi pilihan material struktural, standar kebocoran industri, dan pelapis penting yang bersifat keras.

Poin Penting

• Kursi empuk biasanya rusak pada suhu di atas 260°C (500°F); desain dudukan logam wajib untuk suhu ekstrem yang berkelanjutan.

• Pemasangan trunnion mencegah bola menghancurkan dudukan hilir di bawah tekanan tinggi dan ekspansi termal.

• Spesifikasi yang tepat memerlukan pencocokan lapisan keras (misalnya, Tungsten Carbide, Stellite) dengan sifat abrasif dan profil suhu media tertentu.

• Kepatuhan terhadap standar kebocoran yang tepat (misalnya, ANSI/FCI 70-2 Kelas V atau VI) dan pilihan material struktural (tempa vs. cor) menentukan keandalan jangka panjang.

Mengapa Suhu Ekstrim Membutuhkan Desain Trunnion Dudukan Logam

Saat Anda mengelola jaringan pipa industri yang berat, degradasi termal yang cepat menimbulkan ancaman yang terus-menerus dan parah. Kursi empuk standar mengandalkan polimer seperti PTFE, RTFE, atau PEEK. Bahan-bahan ini bekerja sempurna di lingkungan sekitar standar. Namun, mereka kehilangan integritas strukturalnya dengan cepat pada suhu di atas 260°C (500°F). Panas yang tinggi menyebabkan bahan tersebut melunak, meleleh, atau secara fisik keluar dari area penyegelan di bawah tekanan. Degradasi polimer ini menyebabkan ledakan besar atau kebocoran hilir yang parah. Anda tidak bisa mengambil risiko kegagalan yang tidak dapat diprediksi ini dalam pemrosesan bahan kimia berbahaya atau pembangkitan uap.

Kita juga harus hati-hati memeriksa kekuatan mekanis yang berperan selama pengoperasian. Desain bola mengambang bergantung sepenuhnya pada tekanan fluida hulu. Tekanan tersebut dengan kuat mendorong bola ke dudukan hilir untuk membuat segel sementara. Tambahkan panas ekstrem ke persamaan mekanis ini, dan bola itu mengembang. Gabungan ekspansi termal dan gaya dorong bertekanan tinggi membebani ring kursi secara berlebihan. Hal ini menyebabkan kerusakan fisik permanen dan kegagalan sistem secara langsung.

Keunggulan trunnion secara langsung memecahkan mimpi buruk mekanis ini. Batang trunnion bawah yang kuat menahan bola dengan kuat di tempatnya. Ini menyerap tekanan saluran besar yang didorong langsung ke badan katup berat. Bola berputar bebas pada porosnya tanpa bergeser ke arah hilir. Desain rekayasa ini melindungi kursi dari keausan berlebihan dan kerusakan akibat panas. Ini menjamin torsi penyegelan yang konsisten dan dapat diatur. Untuk lingkungan yang memerlukan manajemen tekanan dan panas secara bersamaan, katup bola trunnion tetap menjadi persyaratan dasar yang tidak dapat dinegosiasikan.

Kriteria Evaluasi Inti untuk Katup Bola Suhu Tinggi

Memilih yang tepat katup bola suhu tinggi memerlukan perhatian yang cermat terhadap detail struktur internal. Anda harus mengevaluasi metalurgi dasar, toleransi kebocoran yang tepat, dan mekanika internal yang dinamis.

Bahan Dasar dan Konstruksi Bodi

Pabrikan membuat badan katup menggunakan metode pengecoran atau penempaan. Badan cor memiliki biaya awal yang lebih murah namun memiliki risiko operasional yang melekat. Proses pengecoran cair seringkali meninggalkan porositas mikroskopis, penyusutan, atau rongga pada dinding logam. Cacat tersembunyi ini berkembang pesat di bawah guncangan termal yang ekstrem, menyebabkan kegagalan cangkang secara tiba-tiba dan berbahaya.

Kami sangat menyarankan memilih katup logam tempa untuk aplikasi berat. Baja tempa memiliki struktur butiran yang sangat terkompresi dan seragam. Ini sepenuhnya menghilangkan porositas internal dan rongga tersembunyi. Struktur padat ini menawarkan ketahanan yang unggul terhadap guncangan termal yang hebat dan tekanan mekanis pada pipa. Pilihan paduan suhu tinggi Anda akan bergantung sepenuhnya pada ambang panas spesifik Anda:

• Baja Karbon (A105): Dapat diandalkan untuk proses industri sedang yang beroperasi hingga 425°C (800°F).

• Baja Tahan Karat (F304 / F316): Menawarkan ketahanan korosi yang sangat baik untuk lingkungan yang mencapai suhu hingga 538°C (1000°F).

• Inconel atau Monel: Sangat diperlukan untuk lingkungan termal ekstrem yang melebihi 800°C (1470°F).

Toleransi Kelas Kebocoran

Pembeli sering salah memahami tingkat kebocoran yang dapat diterima dalam aplikasi layanan berat. Katup bola dengan dudukan logam tidak secara alami menghasilkan penutup kedap gelembung. Polimer lunak mudah menyesuaikan diri dengan permukaan melengkung bola. Komponen logam tidak dapat dilenturkan atau diubah bentuknya dengan cara yang sama.

Anda harus dengan jelas mendefinisikan kebocoran yang dapat diterima berdasarkan kekritisan proses. Standar industri, ANSI/FCI 70-2, mendefinisikan batasan ini dengan ketepatan matematis. Pengujian Kelas V melibatkan air bertekanan tinggi dan memungkinkan tetesan minimal per menit. Kelas VI mewakili standar tertinggi mutlak untuk segel logam. Ini hanya mengizinkan gelembung udara dalam jumlah yang sangat terbatas dan terhitung per menit. Tentukan Kelas VI jika aplikasi Anda melibatkan gas beracun, bahan kimia yang mudah menguap, atau peraturan lingkungan yang ketat.

Mekanisme Kursi Bermuatan Pegas

Logam mengembang secara dramatis ketika dipanaskan. Ini menyusut dengan cepat ketika didinginkan. Perputaran panas yang konstan ini mendatangkan malapetaka pada komponen internal statis. Jika dudukan tetap kaku, pemuaian panas akan membuat bola terjepit. Sebaliknya, pendinginan yang cepat akan menciptakan celah mikroskopis dan langsung menyebabkan kebocoran.

Kursi dinamis dengan energi pegas mencegah kedua skenario kegagalan. Insinyur memasang pegas Inconel atau Belleville tugas berat di belakang jok logam. Pegas ini menjaga kontak kursi-ke-bola secara terus menerus dan kuat setiap saat. Mereka menyerap ekspansi fisik selama lonjakan suhu besar-besaran. Mereka terus-menerus mendorong kursi ke depan selama pendinginan mendadak. Tindakan dinamis ini menjamin segel yang andal terlepas dari fluktuasi suhu yang cepat.

Memilih Lapisan Keras untuk Bola dan Tempat Duduk

Logam polos yang bergesekan secara agresif dengan logam polos menciptakan gesekan yang sangat besar. Gesekan ini menghasilkan panas lokal yang ekstrim. Kedua logam tersebut akan cepat tergores, tergores, dan terikat secara permanen. Anda harus mengaplikasikan pelapis khusus yang menghadap keras untuk mencegah keausan yang cepat. Lapisan khusus ini melindungi permukaan yang dirancang secara presisi dan memperpanjang umur operasional.

Mengevaluasi Teknologi Pelapisan untuk Katup Bola Kursi Keras

Kinerja lapangan katup bola hard seat Anda sangat bergantung pada perawatan permukaan yang dipilih. Teknisi sering menerapkannya melalui penyemprotan termal HVOF (Bahan Bakar Oksigen Kecepatan Tinggi). Anda harus mencocokkan bahan kimia pelapis dengan sifat abrasif dan suhu puncak media Anda. Tinjau opsi teknologi di bawah ini.

Bagan Perbandingan Lapisan Keras

Proses Pemukulan

Menerapkan lapisan permukaan yang tebal hanyalah langkah produksi pertama. Pabrikan harus memasangkan bola dan set kursi dengan sempurna sebelum perakitan. Teknisi melakukan prosedur pabrik yang cermat yang disebut lapping. Mereka secara fisik menggiling bola dan kursi yang dilapisi menggunakan pasta berlian industri. Hal ini memastikan profil permukaan yang 100% cocok di seluruh pita penyegel. Anda tidak dapat menukar komponen-komponen ini nanti di lapangan. Mereka tetap merupakan rangkaian yang dipasangkan secara permanen untuk menjamin integritas penyegelan mutlak.

Risiko Penerapan: Mengelola Thermal Binding dan Galling

Bahkan peralatan yang paling mahal pun bisa gagal jika Anda mengabaikan risiko implementasi di tingkat sistem. Anda harus secara proaktif mengelola pengikatan termal, akumulasi serpihan abrasif, dan beban aktuasi yang berat.

Mitigasi Pengikatan Termal

Lonjakan suhu yang tiba-tiba menciptakan fenomena yang sangat berbahaya yang dikenal sebagai pengikatan termal. Bola berbentuk bola biasanya mengembang lebih cepat daripada dinding luar tubuh yang tebal. Jika toleransi pabrik terlalu ketat, bola yang mengembang akan terkunci dengan kuat pada kursi. Unit menjadi tidak dapat dioperasikan sepenuhnya.

Anda dapat mencegah hal ini dengan menentukan toleransi produksi yang benar di awal. Diskusikan tingkat pemanasan pasti Anda dengan tim teknik. Mereka akan merancang celah ekspansi termal yang disesuaikan untuk mengakomodasi pergeseran tersebut. Selain itu, Anda harus memastikan mereka menggunakan bahan internal yang sesuai dengan suhu. Batang, bola, dan badan idealnya memiliki koefisien muai panas yang hampir sama.

Pertimbangan Khusus Media

Media cair Anda menentukan profil tempat duduk yang Anda perlukan. Gas bersuhu tinggi memerlukan pita penyegel yang sangat halus dan lebar. Gas mudah menembus goresan mikroskopis, sehingga permukaan akhir harus tetap sempurna.

Cairan kental atau bubur yang mengandung partikulat menghadirkan tantangan yang sangat berbeda. Partikel padat terperangkap di antara bola dan dudukan selama rotasi. Hal ini akan merusak lapisan keras yang mahal seiring berjalannya waktu. Anda harus meminta kursi pengikis khusus untuk aplikasi kasar ini. Tepi depan yang tajam dari dudukan pengikis secara fisik menghilangkan serpihan. Ia secara aktif membersihkan permukaan bola setiap kali berputar.

Ukuran Aktuasi

Kontak logam-ke-logam menghasilkan gesekan rotasi yang sangat tinggi. Akibatnya, sistem ini memerlukan torsi pengoperasian yang jauh lebih tinggi dibandingkan varian dengan tempat duduk empuk. Meremehkan ukuran aktuator pneumatik atau listrik Anda akan melumpuhkan sistem otomatis Anda sepenuhnya. Ikuti langkah-langkah penting berikut saat mengukur aktuator tugas berat:

1. Hitung torsi dasar yang diperlukan pada tekanan operasi maksimum absolut Anda.

2. Tambahkan koefisien gesekan spesifik yang dihasilkan oleh lapisan permukaan keras pilihan Anda.

3. Pertimbangkan torsi breakaway besar-besaran yang diperlukan setelah peralatan tidak digunakan dalam kondisi panas tinggi.

4. Perbesar pilihan aktuator akhir dengan margin keamanan yang besar sebesar 30% hingga 50%.

Memilih Mitra Valve Anda dan Langkah Selanjutnya

Pengadaan peralatan servis berat memerlukan uji tuntas teknis yang ekstensif. Anda harus memverifikasi kredensial produsen secara mendalam sebelum menandatangani pesanan pembelian. Kegagalan pengendalian kualitas di sektor penting ini mengakibatkan bencana di seluruh pabrik.

Verifikasi Standar

Pemasok yang berwenang harus benar-benar mematuhi kerangka kerja industri yang diakui secara global. Pastikan mereka memiliki sertifikasi API 6D aktif untuk aplikasi pipeline yang menuntut. Mewajibkan kepatuhan yang ketat dan terdokumentasi terhadap API 598 untuk pengujian tekanan yang komprehensif. Selain itu, periksa sertifikasi uji kebakaran API 607 ​​atau API 6FA. Hal ini memastikan unit tetap aman dari kebakaran dan terkendali selama keadaan darurat.

Bukti Pengujian

Jangan pernah menerima peralatan servis berat tanpa riwayat pengujian yang terdokumentasi. Sarankan tim pengadaan Anda untuk meminta laporan resmi Pengujian Suhu Tinggi (HT). Laporan terperinci ini membuktikan bahwa rakitan benar-benar mempertahankan kelas kebocorannya pada suhu pengoperasian puncak Anda. Selain itu, minta Laporan Pengujian Material (MTR) yang komprehensif sesuai dengan EN 10204 3.1 atau 3.2. MTR secara ketat memverifikasi komposisi kimia yang tepat dari paduan tempa yang digunakan dalam pesanan Anda.

Langkah Berikutnya yang Dapat Ditindaklanjuti

Jangan mendekati produsen dengan persyaratan yang tidak jelas atau tidak lengkap. Anda harus mengumpulkan parameter operasi yang tepat terlebih dahulu. Dokumentasikan suhu maksimum berkelanjutan dan suhu puncak absolut. Catat tekanan saluran maksimum dan tentukan dengan jelas jenis media fluida. Tentukan laju aliran yang diperlukan dan kelas kebocoran target. Setelah Anda mengumpulkan data penting ini, konsultasikan dengan produsen khusus untuk tinjauan teknis yang komprehensif.

Kesimpulan

• Memilih peralatan servis berat bersuhu tinggi memerlukan keseimbangan ekspansi termal, manajemen gesekan, dan ilmu material tingkat lanjut.

• Arsitektur trunnion yang didukung penuh menghilangkan kegagalan mekanis yang biasa terlihat pada desain terapung di bawah tekanan termal yang intens.

• Lapisan permukaan keras yang presisi seperti Stellite dan Tungsten Carbide mencegah kerusakan yang merusak dan secara signifikan memperpanjang umur operasional.

• Akurasi spesifikasi awal secara langsung menentukan keselamatan, efisiensi, dan keandalan mekanis pabrik Anda secara keseluruhan.

• Kumpulkan data media dan tekanan spesifik Anda hari ini, dan mintalah dukungan teknik khusus atau unduhan CAD untuk memulai tinjauan teknis Anda.

Pertanyaan Umum

T: Berapa suhu pengoperasian maksimum untuk katup bola trunnion yang terbuat dari logam?

J: Batas maksimum bergantung sepenuhnya pada paduan dasar dan lapisan yang diterapkan. Baja karbon standar dapat bekerja dengan andal hingga suhu 425°C (800°F). Namun, desain khusus yang menggunakan bodi Inconel canggih dan permukaan keras Stellite dapat dengan mudah melebihi 800°C (1470°F) dalam aplikasi industri berat.

T: Bisakah katup bola logam mencapai nol kebocoran?

J: Benar bahwa "kebocoran nol" sangat jarang terjadi pada penyegelan logam-ke-logam. Polimer lunak mudah berubah bentuk, tetapi logam kaku tidak. ANSI/FCI 70-2 Kelas VI adalah standar tertinggi yang diakui. Hal ini memungkinkan tingkat gelembung per menit yang sangat terbatas dan diperbolehkan, yang dapat diterima untuk sebagian besar proses kritis.

T: Mengapa katup bola trunnion lebih baik daripada katup bola mengambang untuk suhu tinggi?

J: Desain trunnion sepenuhnya mengisolasi kursi dari tekanan saluran total. Batang bawah menahan bola dengan kuat di tempatnya. Hal ini mencegah kerusakan mekanis parah yang disebabkan ketika gaya dorong bertekanan tinggi digabungkan dengan ekspansi termal yang cepat untuk menghancurkan dudukan hilir.

T: Apa yang menyebabkan kerusakan pada katup logam bersuhu tinggi?

J: Galling terjadi ketika logam-logam telanjang yang identik saling bergesekan di bawah tekanan tinggi yang kuat. Gesekan yang ekstrim dan kurangnya pelumasan menyebabkan puncak permukaan mikroskopis menyatu dan robek. Menerapkan lapisan khusus yang menghadap keras seperti Stellite secara efektif mencegah gesekan yang merusak ini.
