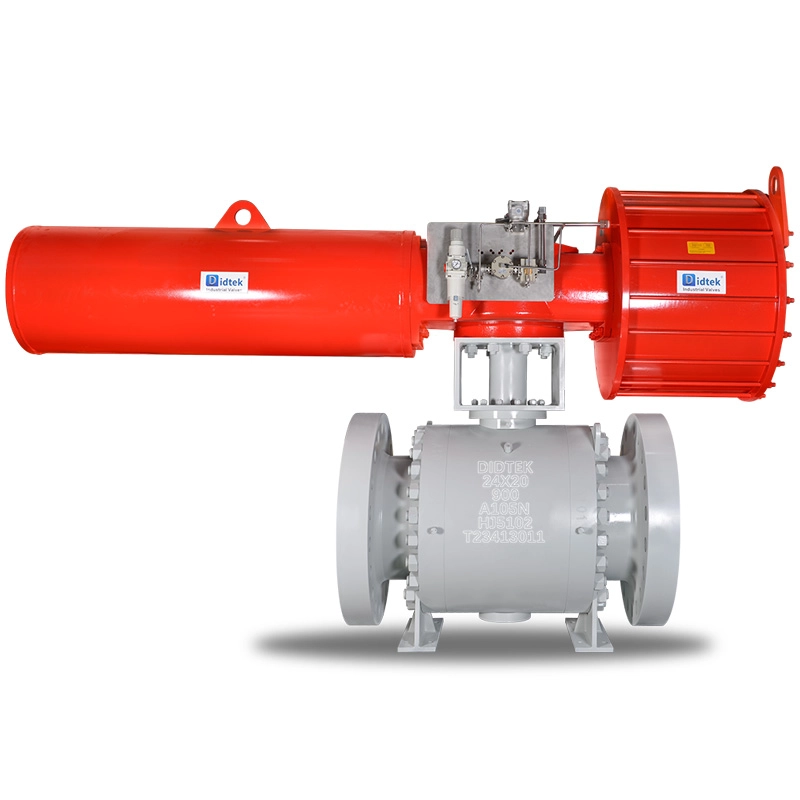

Katup bola trunnion bermotor tahan ledakan: panduan pemilihan

Menentukan kontrol aliran otomatis di lingkungan yang mudah meledak membawa risiko operasional yang besar. Fasilitas yang beroperasi di lingkungan Zona 1, Zona 2, atau Kelas I Divisi 1/2 menghadapi risiko kebakaran yang konstan. Satu percikan listrik internal dapat memicu kegagalan fasilitas yang sangat besar jika gas yang mudah menguap mengelilingi peralatan. Katup bola bermotor yang tahan ledakan harus benar-benar mengandung sumber pengapian internal untuk mencegahnya mencapai atmosfer eksternal. Pada saat yang sama, arsitektur mekanis trunnion secara aman mengelola perpindahan fluida bertekanan tinggi dan bersiklus tinggi tanpa mengalami kegagalan akibat tekanan.

Kami membuat panduan ini untuk memberi para insinyur kerangka evaluasi teknis yang tepat. Anda akan mempelajari cara memilih rakitan yang sesuai dengan API 6D dan tersertifikasi sepenuhnya secara efektif. Kami membahas efisiensi torsi, standar kepatuhan, ukuran aktuator, dan pemilihan material. Dengan mengikuti kerangka kerja ini, Anda dapat dengan yakin memilih solusi kontrol aliran yang tepat. Anda akan melindungi fasilitas Anda tanpa menentukan komponen secara berlebihan atau membiarkan saluran pipa Anda kurang terlindungi.

Poin Penting

• Desain yang dipasang di trunnion secara drastis mengurangi torsi pengoperasian, memungkinkan aktuator tahan ledakan yang lebih kecil dan lebih hemat biaya.

• Memvalidasi sertifikasi ATEX/IECEx atau NEMA 7/9 memerlukan pemeriksaan badan katup (antistatis/aman terhadap kebakaran) dan penutup aktuator listrik.

• Kemampuan Double Block and Bleed (DBB) merupakan standar dalam desain trunnion, menyediakan isolasi kritis yang dapat diverifikasi pada jaringan pipa di area berbahaya.

• Ukuran aktuator harus memperhitungkan tekanan diferensial maksimum (MDP) ditambah faktor keamanan 20-30% untuk mencegah motor mati dalam skenario penghentian darurat.

Mengapa Menentukan Katup Trunnion Listrik di Area Berbahaya?

Jaringan pipa industri menangani cairan yang mudah menguap di bawah tekanan ekstrim. Katup apung standar mengandalkan tekanan saluran untuk mendorong bola ke dudukan hilir. Ini berfungsi baik untuk garis kecil. Namun, sistem bertekanan tinggi memerlukan pendekatan mekanis yang berbeda. Ketika ukuran garis melebihi dua inci atau tekanan melebihi Kelas 300, desain mengambang sering kali gagal. Gesekan menjadi terlalu tinggi. Anda harus menentukan katup trunnion listrik . Desain yang dipasang pada trunnion mengamankan bola di bagian atas dan bawah. Mereka menyerap beban mekanis. Hal ini mencegah kursi hancur dan memastikan kinerja yang konsisten.

Arsitektur bola tetap secara drastis mengurangi gesekan kursi. Gesekan yang lebih rendah secara langsung berarti torsi operasional yang lebih rendah. Pengurangan torsi ini sangat penting. Ini mencegah kelebihan beban motor aktuator. Motor mati merupakan titik kegagalan kritis pada katup bola aktuator listrik . Jika Anda menurunkan kebutuhan torsi, Anda dapat memperkecil ukuran motor listrik. Motor yang lebih kecil menarik lebih sedikit arus dan menghasilkan lebih sedikit panas. Hal ini membuat kepatuhan termal area berbahaya menjadi lebih mudah dicapai.

Keamanan dalam transfer media yang mudah berubah memerlukan isolasi yang dapat diverifikasi. Katup trunnion mencapai hal ini melalui mekanisme Double Block and Bleed (DBB). Kursi pegas menekan bola tetap. Saat ditutup, jok bagian hulu dan hilir mengisolasi rongga tengah bodi. Anda dapat mengeluarkan tekanan rongga melalui katup pembuangan manual. Hal ini membuktikan tidak ada kebocoran di kedua kursi. Isolasi Ganda dan Pendarahan (DIB) melangkah lebih jauh. Desain DIB menyediakan dua permukaan tempat duduk di satu sisi, memastikan penghalang keselamatan yang berlebihan untuk operasi pemeliharaan penting.

Listrik statis menimbulkan ancaman besar di lingkungan yang mudah meledak. Fluida yang mengalir menghasilkan muatan statis. Bola logam berada di atas dudukan non-logam. Ini mengisolasinya secara elektrik dari badan katup. Dalam lingkungan gas yang mudah menguap, percikan api statis yang tiba-tiba menyebabkan penyalaan langsung. Insinyur harus memastikan desainnya mencakup mekanisme anti-statis. Ini biasanya merupakan penyedot logam bermuatan pegas. Mereka menyediakan jalur landasan terus menerus dari bola ke batang, dan dari batang ke cangkang tubuh.

Kerangka Kepatuhan: Mengevaluasi Katup Tahan Ledakan

Banyak insinyur yang salah memahami cara kerja katup tahan ledakan . Penutup aktuator tidak mencegah masuknya gas yang mudah meledak. Sebaliknya, penutup Ex d (tahan api) mengharapkan masuknya gas internal. Ketika percikan listrik internal menyulut gas, selungkupnya berisi ledakan. Itu harus bertahan dari tekanan ledakan. Penutup tersebut kemudian mengeluarkan gas panas yang mengembang melalui jalur api yang dikerjakan dengan mesin yang presisi. Sambungan logam yang rapat ini mendinginkan gas yang keluar di bawah suhu penyalaan otomatis di atmosfer sekitarnya.

Proyek global memerlukan perhatian cermat terhadap standar sertifikasi yang berbeda. mematuhi Katup bola bermotor ATEX arahan Eropa. Ia menggunakan sistem Zona (Zona 1 atau Zona 21) dan mengkategorikan gas ke dalam Golongan IIA, IIB, atau IIC. Hidrogen termasuk dalam Golongan IIC, yang memerlukan jalur api yang paling rapat. Fasilitas Amerika Utara menggunakan standar NEMA 7/9. Hal ini bergantung pada sistem Kelas dan Divisi. Selalu verifikasi persyaratan yurisdiksi setempat sebelum memesan peralatan.

Kelas suhu, yang dikenal sebagai T-Codes, merupakan penghalang keamanan yang penting. T-Code menentukan suhu permukaan maksimum yang diperbolehkan pada peralatan dalam kondisi pengoperasian terburuk. Anda harus mencocokkan peringkat ini dengan suhu penyalaan otomatis tertentu pada media situs Anda. Jika motor mati, akan menghasilkan panas yang cepat. Permukaan selungkup tidak boleh melebihi batas T-Code, atau permukaan tersebut akan menjadi sumber penyulutan eksternal.

Hindari bahaya kepatuhan sedikit demi sedikit. Anda tidak bisa begitu saja memasang aktuator bersertifikasi ATEX ke katup standar dan menyebut sistem aman. Majelis yang dikawinkan harus menjaga integritas area berbahaya secara keseluruhan. Kit pemasangan harus mencegah percikan gesekan. Badan katup harus memiliki sertifikasi tahan api dan antistatis yang valid. Seluruh unit terintegrasi memerlukan tinjauan keselamatan yang komprehensif.

Kriteria Pemilihan Mekanik Inti dan Material

Jaringan pipa berisiko tinggi memerlukan landasan mekanis yang ketat. API 6D mengatur desain dan pembuatan katup pipa. Ini memastikan ketebalan dinding yang tepat, mekanisme pelepas rongga, dan protokol pengujian tekanan. Selain itu, katup bola area berbahaya yang sebenarnya harus lulus pengujian tahan api API 607 ​​atau ISO 10497. Jika kebakaran fasilitas menghancurkan segel lunak primer, permukaan dudukan logam-ke-logam sekunder harus menyala. Hal ini mencegah kebocoran cairan yang menyebabkan kebakaran.

Pemilihan metalurgi yang tepat akan mencegah terjadinya bencana kegagalan dini. Media yang mudah menguap seringkali mengandung unsur korosif. Anda harus mencocokkan bodi dan memangkas bahan dengan kimia cairan tertentu.

• Gas Asam (H2S): Anda harus benar-benar mengikuti standar NACE MR0175. Hal ini memerlukan pengendalian kekerasan material untuk mencegah Sulfide Stress Cracking (SSC).

• Klorida dan Air Laut: Baja tahan karat standar cepat terkorosi di sini. Tentukan baja tahan karat Duplex atau Super Duplex agar tahan terhadap lubang.

• Dingin Ekstrim: Aplikasi LNG memerlukan Baja Karbon Suhu Rendah (LF2) atau baja tahan karat austenitik untuk mencegah patah getas.

Bahan tempat duduk menentukan efektivitas penyegelan dan umur panjang. Kursi empuk, seperti PTFE atau PEEK, menawarkan penyegelan kedap gelembung yang sangat baik. Mereka bekerja paling baik dalam aplikasi gas yang bersih dan bersuhu lebih rendah. MENGINTIP menangani suhu yang lebih tinggi dibandingkan PTFE namun tetap rentan terhadap partikel abrasif. Jok berbahan metal menggunakan lapisan Tungsten Carbide atau Chromium Carbide. Anda harus menentukan dudukan logam untuk aplikasi servis bersuhu tinggi, sangat abrasif, atau berat. Kursi logam mengikis bola hingga bersih pada setiap siklus, memastikan penutupan yang andal bahkan di media yang kotor.

Ukuran Aktuator dan Integrasi Listrik

Meremehkan ukuran aktuator akan menimbulkan bahaya keselamatan langsung. Motor yang mati meningkatkan panas internal dan menyebabkan beban termal berlebih. Pengukuran yang benar memerlukan pemahaman beberapa variabel torsi di bawah tekanan diferensial maksimum (MDP).

1. Torsi Breakaway: Gaya yang dibutuhkan untuk menggeser bola tertutup melawan tekanan garis statis.

2. Torsi Berjalan: Gaya gesekan dinamis yang diperlukan untuk menjaga bola tetap bergerak melalui pertengahan pukulannya.

3. Torsi Tempat Duduk: Gaya yang diperlukan untuk mendorong bola sepenuhnya ke posisi tertutup dan menekan segelnya.

4. Margin Keamanan: Selalu tambahkan faktor keamanan 25% hingga 30% ke nilai torsi tertinggi yang dihitung.

Peringkat siklus kerja menentukan seberapa sering motor dapat beroperasi tanpa panas berlebih. Evaluasi persyaratan proses dengan hati-hati. Peringkat tugas S2 menunjukkan tugas jangka pendek. Ia berfungsi untuk aplikasi isolasi buka/tutup standar di mana katup jarang beroperasi. Peringkat tugas S4 menunjukkan tugas modulasi. Aktuator modulasi secara konstan menyesuaikan posisi bola untuk mengontrol laju aliran. Motor S4 dilengkapi mekanisme pendinginan yang kuat untuk mencegah terjadinya kelebihan beban termal selama pengoperasian terus-menerus.

Integrasi kelistrikan memerlukan pelaksanaan yang sempurna di titik masuk saluran. Selungkup tahan ledakan kehilangan seluruh integritasnya jika entri kabel bocor. Anda harus menggunakan kelenjar kabel bersertifikat tahan ledakan atau segel resin tuang. Praktik terbaik menentukan penggunaan aktuator dengan kompartemen terminal bersegel ganda. Penghalang fisik ini mencegah gas yang mudah meledak berpindah melalui saluran kabel ke motor utama dan ruang papan kontrol.

Skenario pemadaman listrik memerlukan mekanisme fail-safe yang andal. Aktuator pegas elektro-hidraulik menggunakan tenaga motor untuk menekan pegas yang berat. Jika listrik mati, pegas mekanis memaksa katup ke posisi aman. Alternatifnya, desain listrik modern menggunakan cadangan baterai superkapasitor. Superkapasitor menyimpan energi listrik dan menggerakkan motor ke posisi aman jika listrik padam. Bobotnya lebih ringan dibandingkan unit pegas, namun memerlukan manajemen suhu sekitar yang ketat untuk menghemat masa pakai baterai.

Risiko Implementasi dan Langkah Pengadaan Selanjutnya

Kesalahan pemasangan di lapangan sering kali membahayakan keselamatan yang disertifikasi oleh pabrik. Penyelarasan mekanis yang tidak tepat akan menekan batang katup. Hal ini menyebabkan keausan kemasan dini dan emisi buronan. Tim kelistrikan sering kali gagal menuangkan segel saluran dengan benar, sehingga meninggalkan jalur gas langsung ke aktuator. Selain itu, para insinyur terkadang mengabaikan batas suhu sekitar penutup aktuator. Menempatkan motor langsung di bawah terik matahari tanpa kerai dapat mendorong suhu internal melewati batas T-Code bahkan sebelum motor beroperasi.

Jangan lewatkan Uji Penerimaan Pabrik (FAT). Pengujian yang ketat membuktikan bahwa peralatan berfungsi sebelum mencapai lokasi Anda. Mewajibkan pengujian hidro bertekanan tinggi untuk memverifikasi integritas cangkang. Minta profil torsi dinamis dalam kondisi tekanan diferensial aktual. Ini membuktikan perhitungan ukuran aktuator sudah benar. Terakhir, lakukan pengujian siklus fungsional untuk memverifikasi kalibrasi sakelar batas dan protokol komunikasi berfungsi dengan sempurna.

Memeriksa mitra manufaktur Anda sama pentingnya dengan memeriksa perangkat keras. Anda memerlukan ketertelusuran lengkap untuk setiap komponen bertekanan. Minta Laporan Uji Material (MTR) yang dapat diverifikasi untuk badan katup, bola, dan batang. Verifikasi bahwa sertifikat ATEX, IECEx, dan SIL mereka saat ini aktif melalui badan independen yang diberitahukan. Terakhir, pastikan vendor memberikan dukungan regional yang kuat. Akses cepat ke teknisi lapangan khusus mencegah downtime operasional yang berkepanjangan.

Kesimpulan

Menentukan solusi kontrol aliran otomatis untuk area berbahaya memerlukan disiplin teknis yang ketat. Hal ini memerlukan keseimbangan keandalan mekanis tugas berat dengan kepatuhan keselamatan kelistrikan yang ketat. Desain trunnion menangani tekanan fisik pada pipa, sedangkan penutup tahan api mengandung risiko penyalaan listrik. Anda tidak dapat berkompromi pada salah satu sisi tanpa mempertaruhkan seluruh fasilitas Anda.

Selalu lakukan tinjauan teknik akhir sebelum mengeluarkan pesanan pembelian. Periksa kembali perhitungan torsi tekanan diferensial maksimum Anda. Verifikasi T-Code yang dipilih terhadap suhu penyalaan otomatis media Anda. Pastikan semua segel lunak dan paduan logam sejajar dengan kimia cairan.

Ambil tindakan hari ini untuk mengamankan proses Anda. Minta konsultasi teknis komprehensif dengan teknisi aplikasi kami. Kirimkan lembar data katup lengkap Anda untuk menerima perhitungan ukuran terperinci, model CAD bersertifikat, dan dokumentasi kepatuhan untuk proyek spesifik Anda.

Pertanyaan Umum

T: Apa perbedaan antara katup tahan ledakan dan katup yang aman secara intrinsik?

J: Selungkup tahan ledakan mengandung ledakan internal. Ini mendinginkan gas yang keluar melalui jalur nyala mesin, mencegahnya menyulut atmosfer luar. Ia menangani peralatan berdaya tinggi seperti motor listrik. Desain yang secara intrinsik aman membatasi energi listrik itu sendiri. Mereka mencegah percikan api menahan energi panas yang cukup untuk menyalakan gas. Katup bermotor menarik arus tinggi, sehingga keselamatan intrinsik menjadi tidak mungkin. Anda harus menggunakan penahan tahan ledakan untuk aktuator bermotor.

T: Dapatkah saya memasang kembali katup trunnion standar dengan aktuator listrik tahan ledakan?

J: Perkuatan menimbulkan risiko kepatuhan yang parah. Memasang aktuator ATEX ke katup standar akan membatalkan sertifikasi perakitan secara keseluruhan. Katup standar sering kali tidak memiliki perangkat pembumian antistatis wajib dan segel sekunder yang tahan api. Perakitan area berbahaya bersertifikat memerlukan tinjauan keselamatan holistik terhadap katup, perangkat keras pemasangan, dan aktuator yang bekerja bersama.

T: Bagaimana cara memverifikasi sertifikasi ATEX untuk katup bola bermotor?

A: Periksa pelat nama logam yang terpaku pada aktuator. Carilah logo Ex segi enam yang berbeda. Baca string penandaan spesifik, seperti "Ex d IIB T4 Gb." Ini mengonfirmasi jenis perlindungan, kelompok gas, kelas suhu, dan tingkat perlindungan peralatan. Terakhir, verifikasi empat digit nomor Badan Pemberitahuan di sebelah tanda CE.

T: Apa yang menyebabkan aktuator listrik tahan ledakan rusak di lapangan?

J: Kegagalan paling umum adalah masuknya air. Entri saluran yang tidak disegel dengan benar memungkinkan kondensasi terkumpul di dalam selungkup, sehingga menyebabkan korslet pada papan kontrol. Kelelahan motor adalah masalah lain yang sering terjadi. Hal ini terjadi ketika para insinyur meremehkan torsi breakaway, menyebabkan motor berukuran kecil terhenti dan menyebabkan beban termal berlebih.
