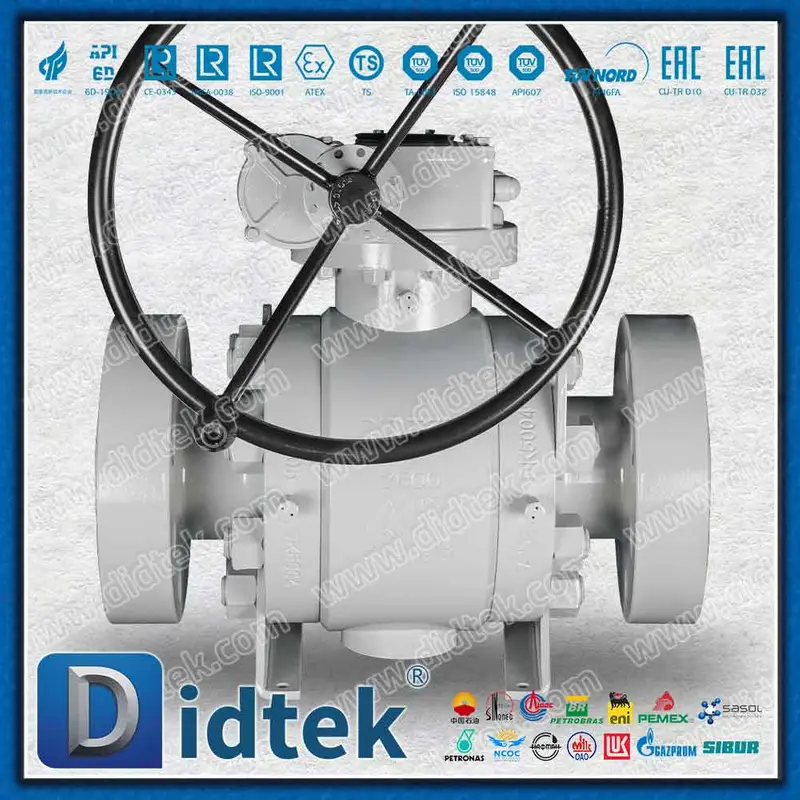

Katup bola trunnion bergelang WCB dengan gearbox: perbandingan manfaat biaya

Meningkatkan ukuran dan tekanan pipa memerlukan solusi penghentian yang sangat andal. Melakukan hal ini tanpa menggelembungkan belanja modal (CAPEX) yang tidak perlu merupakan tantangan bagi tim pengadaan teknik setiap hari. Kita harus menyeimbangkan integritas mekanis dengan batasan anggaran yang ketat.

Kami menentukan konfigurasi dasar industri untuk aplikasi yang menuntut ini. Ini terdiri dari baja karbon cor (WCB), desain yang dipasang di trunnion, sambungan flensa, dan gearbox manual. Pengaturan ini berfungsi sebagai standar mutlak untuk aplikasi industri non-korosif dengan lubang berukuran sedang hingga besar.

Evaluator terus-menerus membandingkan konfigurasi spesifik ini dengan solusi alternatif. Anda mungkin mempertimbangkannya dengan desain mengambang, paduan baja tahan karat yang mahal, atau pengaturan otomatis tanpa batang. Evaluator harus menentukan jalur yang paling hemat biaya untuk proyek mereka. Dalam panduan ini, Anda akan mempelajari ambang batas ukuran yang tepat di mana desain trunnion menjadi wajib. Kami akan mengungkap bagaimana konfigurasi ini memaksimalkan efisiensi operasional, memastikan penghematan material, dan mengamankan nilai siklus hidup jangka panjang untuk infrastruktur perpipaan Anda.

Poin Penting

• Ambang Batas Ukuran: Desain yang dipasang pada trunnion menjadi diperlukan secara komersial dan mekanis pada ukuran lebih dari 4 inci (Kelas 150/300) karena peningkatan torsi eksponensial pada katup mengambang.

• Ekonomi Material: Baja karbon WCB menawarkan CAPEX awal terendah untuk lingkungan suhu standar non-korosif dibandingkan dengan paduan.

• Efisiensi Operasional: Gearbox manual mengurangi tingginya biaya aktuator pneumatik/listrik sekaligus memastikan pengoperasian yang aman dan terkendali untuk saluran torsi tinggi.

• Nilai Siklus Hidup: Sambungan flensa dan desain bodi terpisah mengurangi waktu henti pemeliharaan, secara langsung menurunkan OPEX selama masa pakai katup.

Masalah Bisnis: Kapan Menentukan Katup Trunnion Berflensa

Katup apung sering kali rusak pada kondisi tekanan tinggi yang ekstrem. Tekanan fluida memaksa bola yang tidak berlabuh langsung ke dudukan hilir. Tekanan konstan ini menyebabkan keausan kursi yang parah seiring berjalannya waktu. Ini juga menghasilkan torsi pengoperasian yang besar. Operator kesulitan membuka atau menutup jalur dengan aman. Kita harus menetapkan kebutuhan struktural dari desain yang dipasang pada trunnion untuk mengatasi hal ini. Sebuah trunnion menambatkan bola secara mekanis di bagian atas dan bawah. Ini menyerap tekanan garis. Hal ini menjaga kestabilan pipa dan melindungi permukaan perapat dari gaya penghancuran.

Kita harus menentukan di mana letak katup bola industri serba guna . Kami mendasarkan pilihan material kami pada asumsi media dan lingkungan tertentu. Baja karbon tuang (WCB) tetap optimal untuk air, uap, minyak, dan gas non-korosif. Ia bekerja sangat baik dalam rentang suhu standar -29°C hingga 425°C. Anda tidak memerlukan bahan mahal jika media Anda termasuk dalam parameter ini.

Banyak pabrik proses menghadapi kesenjangan otomatisasi yang jelas. Aktuasi yang sering tidak selalu diperlukan untuk setiap baris. Menentukan katup kontrol otomatis yang mahal untuk penggunaan yang jarang menimbulkan masalah spesifikasi yang berlebihan. Itu membuang-buang anggaran proyek yang berharga. Namun, mengandalkan tuas manual dasar menimbulkan risiko keselamatan dan ergonomis. Operator dapat dengan mudah meregangkan punggung mereka saat melawan tekanan diferensial yang tinggi. Kita harus menemukan jalan tengah untuk melindungi anggaran dan tenaga kerja.

CAPEX Awal: Katup Baja Karbon WCB vs. Solusi Alternatif

Pemilihan material sangat menentukan biaya pengadaan awal Anda. Kita dapat membandingkan biaya katup baja karbon WCB standar secara langsung dengan baja tahan karat SS304, SS316, atau paduan dupleks khusus. WCB memberikan persentase penghematan standar sekitar 30% hingga 50% ketika ketahanan terhadap korosi bukanlah pendorong utama Anda. Jangan meningkatkan CAPEX awal Anda dengan menentukan logam paduan jika tidak perlu.

Perbandingan Dasar Biaya Bahan

Kompleksitas desain juga mendorong biaya di muka. Anda harus mengevaluasi perbedaan antara 2 bagian atau 3 bagian katup bola badan terpisah dan alternatif yang dilas sepenuhnya. Konfigurasi bodi terpisah menggunakan sambungan baut. Mereka memerlukan proses pengecoran dan pemesinan standar. Badan yang dilas sepenuhnya memerlukan pengelasan robotik yang rumit dan pengujian khusus. Ini menaikkan harga pembelian awal secara signifikan.

Tim pengadaan harus mengidentifikasi kurva harga mengambang versus trunnion. Katup apung berspesifikasi tinggi pada akhirnya melebihi biaya desain trunnion standar. Persimpangan ini biasanya terjadi sekitar tanda 4 inci hingga 6 inci untuk tekanan Kelas 300. Pabrikan harus menggunakan material dalam jumlah besar untuk memperkuat katup apung yang besar. Desain trunnion mendistribusikan tekanan dengan lebih efisien, sehingga lebih murah untuk diproduksi pada diameter yang lebih besar.

Grafik Kurva Harga Mengambang vs. Trunnion

OPEX & Keselamatan Operasional: ROI dari Katup yang Dioperasikan dengan Gearbox

Mengelola torsi pada saluran berdiameter besar merupakan masalah keselamatan yang kritis. manual Katup yang dioperasikan dengan kotak roda gigi secara signifikan mengurangi masukan mekanis yang diperlukan dari personel lapangan. Operator memutar roda tangan beberapa kali untuk menggerakkan bola bagian dalam sedikit derajat. Keuntungan mekanis ini mencegah ketegangan operator yang parah. Ini melindungi tim pemeliharaan Anda saat menangani saluran bertekanan tinggi.

Pengoperasian yang diarahkan memberikan pertahanan yang sangat baik terhadap palu air. Pembukaan atau penutupan pipa besar secara cepat akan menciptakan lonjakan tekanan yang sangat besar. Paku-paku ini bergerak ke arah hilir dan dapat memecahkan pipa atau menghancurkan instrumen sensitif. Gearbox secara mekanis memaksa operator untuk memukul bola secara perlahan.

• Ini mengatur kecepatan cairan dengan aman.

• Ini melindungi infrastruktur perpipaan hilir dari gelombang kejut.

• Ini mencegah bantingan katup secara tiba-tiba.

• Ini memperpanjang umur segel pompa yang berdekatan.

Kita dapat membingkai gearbox manual sebagai strategi penangguhan modal yang cerdas. Anda mencapai pengoperasian yang andal sekarang tanpa membayar otomatisasi yang mahal. Ini menjaga fleksibilitas proses Anda. Anda tetap memiliki opsi untuk melakukan retrofit aktuator listrik atau pneumatik nanti jika frekuensi proses meningkat. Strategi ini menjaga anggaran hari pertama tetap rendah sekaligus mempersiapkan saluran pipa Anda di masa depan.

Pertimbangan Berat, Ruang, dan Biaya Pemasangan

Anda harus hati-hati membandingkan ukuran dimensi peralatan Anda. Kami mengevaluasi dimensi tatap muka dan persyaratan jarak operasional dari katup trunnion bergelang yang diarahkan terhadap katup gerbang atau katup kupu-kupu yang sebanding. Katup gerbang memerlukan jarak vertikal yang luas untuk batang naiknya. Katup kupu-kupu menghemat ruang tetapi sering kali membatasi aliran. Desain bola trunnion menawarkan kapasitas aliran yang sangat baik dengan tapak vertikal yang moderat dan dapat diprediksi.

Bodi cor WCB dan blok trunnion internal yang berat menambah bobot yang cukup besar. Anda harus memperhitungkan infrastruktur pendukung perpipaan. Banyak pembeli mengabaikan biaya rekayasa tersembunyi dari dukungan struktural pipa. Alat berat memerlukan bantalan beton yang kuat, rangka baja struktural, dan gantungan pipa yang diperkuat untuk mencegah pipa kendur.

Sambungan flensa standar menyederhanakan pekerjaan dan commissioning. Mereka menawarkan keunggulan berbeda dibandingkan alternatif las butt selama tahap pemasangan.

1. Mereka menghilangkan kebutuhan akan tenaga kerja pengelasan di tempat yang mahal.

2. Mereka melewati pengujian non-destruktif ekstensif (NDT) yang biasanya diperlukan untuk sambungan las.

3. Mereka secara drastis mengurangi waktu penyelarasan fisik di parit.

4. Mereka memungkinkan teknisi memasang peralatan pada tempatnya menggunakan perkakas tangan standar.

Kerangka Kerja Evaluasi Pemeliharaan dan Keausan Siklus Hidup

Aksesibilitas pemeliharaan menentukan keberhasilan operasional jangka panjang Anda. Kita harus menilai kemampuan perbaikan lapangan dari desain trunnion bodi terpisah. Teknisi dapat dengan mudah membuka baut bagian bodi untuk mengakses segel dan bantalan internal. Anda tidak perlu memotongnya dari pipa.

Sistem injeksi sealant sekunder berfungsi sebagai fitur penghemat OPEX yang utama. Jika tempat duduk utama tergores oleh serpihan, Anda tidak perlu segera mematikan pabrik. Anda dapat memompa sealant khusus langsung ke fitting injeksi jok dan batang. Tindakan ini memulihkan segel untuk sementara. Hal ini memungkinkan pabrik untuk tetap berjalan dengan aman hingga penyelesaian pemeliharaan terjadwal berikutnya. Ini memperpanjang interval antar perbaikan fisik secara signifikan.

Kita harus membandingkan profil keausan berbagai desain untuk mengevaluasi umur panjang siklus hidup yang diharapkan. Desain trunnion bola tetap menunjukkan keausan kursi yang sangat dapat diprediksi. Kursi pegas mempertahankan tekanan yang konstan dan merata terhadap bola. Sebaliknya, katup apung bertekanan tinggi mendorong bola dengan keras ke dudukan hilir, sehingga menyebabkan keausan yang tidak merata dan dipercepat. Selama jangka waktu 10 hingga 15 tahun, profil keausan bola tetap menghasilkan lebih sedikit penghentian darurat. Anda akan mengganti lebih sedikit bagian lunak. Frekuensi pemeliharaan yang stabil ini membuat OPEX jangka panjang Anda dapat diprediksi dan dikelola.

Daftar Periksa Risiko dan Spesifikasi Implementasi

Pemilihan rasio roda gigi yang tidak tepat menimbulkan risiko operasional yang parah. Kami sangat memperingatkan agar tidak terlalu menentukan rasio gearbox untuk menghemat beberapa dolar. Rasio yang tidak memadai menghasilkan upaya manual yang tidak dapat diterima pada tekanan diferensial maksimum (MDP). Operator mungkin menggunakan cheater bar pada handwheel. Praktek ini secara rutin menghilangkan jaminan gigi internal dan membatalkan.

Anda harus benar-benar menghormati batasan suhu dan material. Menentukan katup bola trunnion berflensa WCB dalam aplikasi di bawah nol menimbulkan risiko bencana. Baja karbon WCB menjadi rapuh pada suhu yang sangat rendah. Anda harus menentukan nilai LCB atau LCC untuk lingkungan dingin. Selain itu, WCB tidak dapat menangani media yang sangat korosif. Garis asam akan mendegradasi baja karbon dengan cepat.

Pastikan daftar periksa pengadaan Anda mewajibkan kepatuhan dan dokumentasi yang ketat. Menuntut kepatuhan API 6D dan ASME B16.34 untuk integritas struktural. Mewajibkan sertifikasi pengujian tahan api berdasarkan API 607. Sertakan standar emisi fugitive seperti API 641 untuk kepatuhan lingkungan. Kehilangan sertifikasi ini dapat mengakibatkan denda peraturan yang berat. Regulator mungkin mewajibkan penggantian segera dan mahal jika Anda memasang peralatan yang tidak sesuai.

Kesimpulan

Konfigurasi trunnion berflensa WCB dengan gearbox manual mewakili pilihan terbaik untuk perpipaan industri. Ini menyeimbangkan efisiensi CAPEX dengan sempurna terhadap keandalan mekanis. Ini menangani tekanan tinggi, mencegah ketegangan operator, dan menjamin penghentian yang ketat dalam aplikasi standar dengan lubang besar.

Kami sangat menyarankan untuk melakukan tinjauan teknik akhir sebelum mengeluarkan pesanan pembelian. Anda harus memeriksa ulang tekanan diferensial maksimum dan memverifikasi komposisi media yang tepat. Variasi kimia kecil dalam cairan dapat mengubah kebutuhan material Anda secara drastis.

Arahkan evaluator pengadaan Anda untuk berkonsultasi dengan teknisi aplikasi khusus sekarang juga. Mereka dapat memberikan perhitungan torsi yang tepat, merekomendasikan rasio roda gigi yang optimal, dan menyediakan gambar dimensi khusus. Rekayasa yang menyeluruh di awal memastikan pengoperasian yang sempurna selama puluhan tahun di lapangan.

Pertanyaan Umum

T: Pada ukuran berapa saya harus beralih dari katup bola mengambang ke katup bola trunnion?

J: Standar industri umumnya mengharuskan peralihan ke desain trunnion berukuran 4 inci ke atas untuk aplikasi Kelas 150 dan Kelas 300. Katup apung yang lebih besar dari ini menghasilkan torsi pengoperasian yang berlebihan dan mengalami percepatan keausan dudukan hilir karena beban tekanan yang ekstrem.

T: Apakah katup yang dioperasikan dengan girboks manual dapat diotomatisasi nanti?

J: Ya. Kebanyakan gearbox modern dipasang langsung ke bantalan pemasangan standar ISO 5211 di kap katup. Anda dapat dengan mudah melepas gearbox manual di lapangan dan memasang aktuator pneumatik atau listrik tanpa mengganggu tekanan internal pipa.

T: Mengapa memilih WCB dibandingkan A105 palsu untuk katup trunnion berflensa?

J: Cast WCB menawarkan ukuran yang ekonomis dan ketersediaan yang unggul untuk aplikasi lubang besar. Menempa blok A105 untuk bodi berukuran 8 inci atau 12 inci sangatlah mahal dan memakan waktu. Mencetak WCB ke dalam bentuk yang rumit memberikan kekuatan luar biasa dengan biaya produksi yang lebih murah.

T: Apakah katup bola badan terbelah lebih bocor daripada katup yang dilas penuh?

J: Tidak, asalkan ditentukan dan dipelihara dengan benar. Desain bodi terpisah menggunakan sambungan baut yang kuat dan standar paking canggih untuk memastikan segel yang rapat. Badan yang dilas sepenuhnya diperuntukkan bagi pipa bawah tanah yang terkubur di mana akses pemeliharaan sama sekali tidak mungkin dilakukan.
