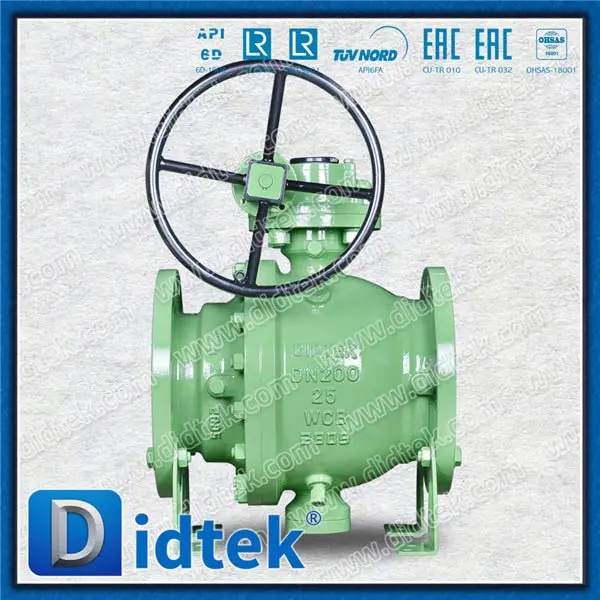

Katup bola trunnion SS321: pengujian vakum untuk industri semikonduktor

Manufaktur semikonduktor beroperasi dalam realitas tanpa toleransi yang ketat. Bahkan kebocoran vakum mikroskopis atau keluarnya gas molekuler dalam sistem subfab mengakibatkan wafer terkontaminasi. Kegagalan yang tidak terlihat ini menyebabkan hilangnya hasil panen yang sangat besar dan waktu henti fasilitas yang sangat besar. Katup industri standar cepat rusak pada tekanan vakum tinggi. Perputaran mekanis yang terus menerus mempercepat keausan fisik ini secara drastis. Kami melihat semakin banyak insinyur yang beralih ke katup bola trunnion SS321 sebagai solusi yang sangat rekayasa. Ia dengan mudah menangani lingkungan operasional yang ekstrim ini. Ia menawarkan stabilitas struktural yang tak tertandingi dan ketahanan material yang andal selama jutaan siklus. Artikel ini memberikan kerangka evaluasi teknis yang andal kepada para insinyur dan manajer fasilitas. Anda akan mempelajari dengan tepat cara menentukan, menguji, dan menerapkan katup khusus ini. Kami memandu Anda melalui protokol pengujian yang ketat untuk mengamankan sistem vakum Anda yang rumit. Anda akan memahami cara menjembatani spesifikasi komponen mentah dengan kepatuhan ruang bersih secara efektif.

Poin Penting

• Desain yang dipasang pada trunnion mencegah defleksi bola pada perbedaan tekanan vakum tinggi, memperpanjang masa pakai kursi, dan menjaga segel anti bocor.

• SS321 (baja tahan karat yang distabilkan titanium) tahan terhadap korosi antar butir selama pemanggangan suhu tinggi, lebih unggul dari paduan standar 304 atau dasar 316.

• Memverifikasi katup bola pengujian vakum memerlukan spektrometri massa helium yang ketat dan laju pelepasan gas yang terdokumentasi.

• Evaluasi pengadaan harus menjembatani spesifikasi mentah dengan kepatuhan ruang bersih (misalnya perakitan ISO Kelas 5) untuk memastikan kesiapan subfabrikasi dalam waktu dekat.

Biaya Kompromi dalam Kontrol Vakum Semikonduktor

Integritas vakum menentukan keberhasilan fasilitas secara keseluruhan. Anda harus mengevaluasi waktu aktif dan hasil wafer secara ketat. Intervensi pemeliharaan subfab mengganggu produksi berkelanjutan di seluruh pabrik. Setiap perbaikan yang tidak terjadwal berdampak pada urutan produksi yang rumit. Komponen kontrol cairan standar gagal memenuhi tuntutan operasional yang ketat ini.

Katup bola mengambang mengandalkan tekanan garis positif untuk mendorong bola ke dudukan hilir. Kondisi vakum tinggi sepenuhnya membalikkan dinamika ini. Tekanan negatif menarik bola menjauh dari tempat duduknya. Pemisahan fisik ini menciptakan jalur mikroskopis masuknya gas. Deformasi kursi terjadi dengan cepat selama seringnya bersepeda di subfab.

Paduan yang lebih rendah menimbulkan risiko proses yang parah. Mereka menderita pelepasan gas material di bawah tekanan termal yang berat. Permukaan internal yang tidak dipoles memerangkap kontaminan kimia. Mereka melepaskan materi partikulat langsung ke aliran proses kritis. Partikulat ini bermigrasi ke lingkungan produksi wafer yang sensitif.

Mode kegagalan umum dalam komponen standar meliputi:

• Degradasi segel elastomer dari gas prekursor agresif seperti silan atau nitrogen trifluorida.

• Micro-galling pada permukaan bola karena penyelesaian permukaan awal yang buruk.

• Volume keluar gas yang terperangkap ketika katup berubah posisi dalam kondisi vakum.

• Hilangnya penyegelan batas selama pergeseran perbedaan tekanan secara tiba-tiba.

Transisi ke katup semikonduktor khusus tidak dapat dinegosiasikan. Komponen standar tidak dapat disesuaikan dengan sasaran efisiensi subfab Anda. Anda memerlukan peralatan kontrol aliran yang dirancang secara presisi. Hal ini menjamin isolasi mutlak pada gas kompleks dan saluran vakum kasar hingga tinggi. Menyetujui lebih sedikit risiko jutaan dolar dalam bentuk silikon bekas.

Rekayasa Solusi: Mengapa SS321 dan Trunnion Didesain?

Kita harus memeriksa mekanisme struktural pengendalian aliran tingkat lanjut. Penahan trunion dengan aman menyerap tekanan mekanis yang ekstrim. Katup apung tradisional bergeser secara tidak terduga saat diberi beban. Desain trunnion menyematkan bola dengan aman di batang atas dan bawah. Hal ini mencegah bola tertarik ke dudukan hilir selama pengoperasian vakum dalam.

Anda mencapai beberapa hasil langsung dan terukur. Torsi pengoperasian turun secara signifikan di semua rentang tekanan. Kursi polimer mengalami gesekan geser yang jauh lebih sedikit. Hal ini menghasilkan integritas penyegelan jangka panjang yang konsisten. Stabilitas mekanis menjamin katup mempertahankan garis tengahnya dengan tepat. Ini menolak perbedaan tekanan yang kuat melintasi penghalang batas utama.

Ilmu material memainkan peran yang sama pentingnya di sini. Katup SS321 menawarkan keunggulan metalurgi yang berbeda. Stainless Steel 321 dilengkapi tambahan titanium yang penting. Titanium bertindak sebagai elemen penstabil yang kuat. Ini mencegah pengendapan karbida selama pengelasan orbital. Ini juga menstabilkan kisi logam selama pemanggangan vakum suhu tinggi.

Baja tahan karat standar 316L menangani korosi umum dengan baik. Namun, siklus termal yang ketat memperlihatkan batasan strukturalnya. SS321 memberikan integritas struktural yang unggul selama fase pemanasan dan pendinginan berulang. Titanium berikatan secara agresif dengan karbon. Hal ini mencegah penipisan kromium pada batas butir mikroskopis. Anda menghindari korosi intergranular sepenuhnya.

Tabel Perbandingan Kinerja Material

Praktik Terbaik: Selalu tentukan SS321 untuk saluran dengan kemurnian tinggi yang memerlukan pemanggangan termal berulang kali di atas 400°C. Hal ini memastikan masa pakai maksimum dan mencegah pelepasan partikulat yang tidak terlihat.

Protokol Pengujian Vakum yang Ketat untuk Katup Bola Kemurnian Tinggi

Anda tidak dapat mengandalkan metode pengujian hidrostatik standar. Memverifikasi katup bola pengujian vakum memerlukan metodologi diagnostik tingkat lanjut. Spektrometri massa helium mewakili standar emas industri yang tidak terbantahkan. Molekul helium dengan mudah menembus jalur kebocoran mikroskopis. Mereka lembam dan sangat kecil.

Pengujian di dalam kapal melibatkan penyemprotan helium di sekitar bagian luar katup. Teknisi menarik ruang hampa keras ke dalam badan katup secara bersamaan. Pengujian tempel memberi tekanan pada katup secara internal dengan gas helium. Sensor kemudian memeriksa lingkungan luar. Kedua metode ini memastikan isolasi batas mutlak. Anda harus memperkirakan tingkat kebocoran dasar yang dapat diterima sebesar 1 × 10 ^-9 atm cc/detik. Aplikasi vakum ultra-tinggi (UHV) menuntut toleransi yang ketat ini.

Verifikasi pembakaran dan pelepasan gas mengikuti uji kebocoran struktural. Para insinyur dengan hati-hati mengukur pelepasan gas molekuler pada suhu tinggi. Katup harus membuktikan tidak ada masuknya senyawa organik yang mudah menguap (VOC). Itu juga harus menghalangi partikulat fisik memasuki jalur aliran. Bahkan jejak VOC secara permanen mengganggu proses pengendapan wafer yang rumit.

Ikuti urutan pengujian bernomor ketat ini:

1. Uji Semprotan Helium Dasar: Konfirmasikan integritas batas kotor pada suhu ruangan standar.

2. Protokol Pembakaran Termal: Panaskan katup secara ekstensif untuk menghilangkan kelembapan permukaan dan gas atmosfer yang terperangkap.

3. Analisis Gas Residu (RGA): Mengukur komposisi kimia yang tepat dari setiap molekul yang mengeluarkan gas.

4. Pengujian Siklus Mekanis: Aktifkan katup dengan cepat 10.000 hingga 50.000 kali dalam kondisi vakum penuh.

5. Spektrometri Massa Akhir: Uji ulang tingkat kebocoran helium secara global untuk memastikan aktuasi tidak membahayakan segel.

Siklus integritas kursi dan segel membuktikan kelangsungan lapangan dalam jangka panjang. Pergerakan mekanis yang konstan akan merusak polimer lunak seiring berjalannya waktu. Pengujian dinamis memastikan ambang batas penyegelan tetap stabil sepanjang siklus hidup yang diharapkan.

Kerangka Keputusan: Mengevaluasi Katup Semikonduktor untuk Pengadaan

Pengadaan jauh melampaui dimensi dasar dan peringkat tekanan. Anda harus mengevaluasi permukaan bagian dalam secara ketat. Insinyur mengukurnya menggunakan Roughness Average (Ra). Nilai Ra yang lebih rendah menunjukkan permukaan logam yang lebih halus. memerlukan Katup bola dengan kemurnian tinggi perawatan pemolesan listrik yang agresif. Proses khusus ini menghilangkan puncak dan lembah mikroskopis. Permukaan yang halus meminimalkan area internal tempat kontaminan atau gas proses terperangkap.

Pemilihan material sangat mempengaruhi jok dan O-ring. Anda harus mencocokkan polimer secara sempurna dengan proses kimia spesifik Anda. Elastomer standar terdegradasi dengan cepat bila terkena prekursor semikonduktor khusus.

Bagan Evaluasi Polimer untuk Sistem Vakum

Perakitan Cleanroom menentukan kesiapan operasional subfab segera. Anda harus memverifikasi dengan cermat semua kondisi perakitan. Produsen harus membuat, menguji, dan mengemas komponen ganda di dalam ruang bersih ISO Kelas 4 atau 5. Membuka kotak katup yang terkontaminasi akan merusak keseluruhan sistem vakum. Partikulat mikro di sekitar bertindak sebagai penghambat fisik pada kursi. Mereka mencegah terbentuknya segel vakum absolut.

Ketertelusuran memberikan perlindungan penting terakhir Anda. Mintalah dokumen kepatuhan yang ketat sebelum membeli. Mewajibkan Laporan Pengujian Material (MTR) bersertifikat untuk semua pemanasan logam. Amankan Sertifikat Kebocoran Helium individual yang ditautkan langsung ke nomor seri. Dapatkan Sertifikasi Perakitan Ruang Bersih yang ditandatangani.

Kesalahan Umum: Menerima sertifikat uji batch umum. Selalu minta data pengujian berseri untuk komponen vakum ultra-tinggi. Pengujian batch sepenuhnya mengabaikan cacat produksi individual.

Realitas Implementasi: Risiko Peluncuran dan Pemeliharaan

Penerapan di lapangan mempunyai risiko yang sangat berbeda. Penanganan pemasangan yang tepat memastikan investasi modal Anda bertahan hingga tahap akhir. Kita sering melihat teknisi yang bermaksud baik mengkompromikan pengemasan ruang bersih sebelum waktunya. Anda hanya boleh membuka kantong pelindung bagian dalam di dalam lingkungan bersih yang ditentukan.

Torsi yang tidak tepat akan sangat membebani badan katup yang ditempa. Menerapkan gaya yang tidak merata akan mendistorsi permukaan tempat duduk bagian dalam yang halus. Hal ini menciptakan kebocoran vakum yang langsung dan tidak dapat dilacak. Selalu ikuti urutan baut flensa tertentu. Gunakan kunci momen yang baru dikalibrasi untuk setiap sambungan.

Penyelarasan aktuasi membutuhkan ketelitian mutlak. Menghubungkan aktuator pneumatik atau listrik ke katup trunnion memerlukan pelapisan tengah yang tepat. Desain trunnion menyederhanakan langkah ini secara signifikan. Persyaratan torsi yang lebih rendah mengurangi ukuran aktuator yang diperlukan. Aktuator yang lebih kecil menghemat ruang fisik yang penting di lingkungan subfabrik yang sempit. Mereka juga mengkonsumsi lebih sedikit udara bertekanan atau listrik operasional.

Pemeliharaan siklus hidup berubah secara drastis dengan spesifikasi awal yang benar. dengan rating yang tepat Katup bola vakum memperluas landasan operasional Anda. Hal ini mengalihkan strategi fasilitas Anda dari perbaikan darurat reaktif. Anda berhasil melakukan transisi ke pemeliharaan terjadwal dan dapat diprediksi. Hal ini mengurangi waktu henti alat yang tidak direncanakan secara signifikan.

Kami sangat menyarankan untuk membuat inventaris subfabrikasi lokal dari kit segel cadangan yang sudah dibersihkan sebelumnya. Simpan secara ketat dalam kondisi ruang bersih yang sesuai. Ketika pemeliharaan terjadwal terjadi, ganti semua segel dinamis secara bersamaan. Jangan menggunakan kembali segel lama.

Kesimpulan

Menentukan katup bola trunnion SS321 bertindak sebagai investasi definitif dalam mitigasi risiko. Anda berhasil menggabungkan ketahanan material yang tak tertandingi dengan stabilitas mekanis total. Desain trunnion yang kuat mencegah defleksi bola secara ketat. Paduan yang distabilkan titanium sepenuhnya menghentikan korosi intergranular suhu tinggi. Sintesis ini secara langsung melindungi hasil wafer Anda yang rapuh.

Anjurkan tim pengadaan dan teknik Anda untuk menggunakan logika pemilihan yang ketat. Segera mendiskualifikasi vendor yang menyembunyikan atau mengaburkan data pengujian mentah. Jika mereka tidak dapat memberikan catatan kebocoran helium yang transparan dan berseri, carilah di tempat lain. Tolak pemasok yang tidak memiliki fasilitas perakitan ruang bersih Kelas ISO bersertifikat.

Ambil tindakan tegas hari ini untuk mengamankan arsitektur subfab Anda. Mintalah lembar data teknis yang sangat rinci dari vendor terpilih Anda. Referensi silang kemampuan yang dinyatakan dengan persyaratan tekanan vakum spesifik Anda. Hubungi teknisi aplikasi khusus untuk menjadwalkan tinjauan spesifikasi komprehensif.

Pertanyaan Umum

T: Berapa tingkat kebocoran helium yang dapat diterima untuk katup bola vakum semikonduktor?

J: Laju kebocoran standar industri yang dapat diterima biasanya berkisar sekitar 1 × 10 ^-9 mbar L/s untuk aplikasi vakum tinggi. Namun, zona vakum ultra-tinggi (UHV) mungkin memerlukan toleransi yang lebih ketat. Anda harus memperjelas persyaratan aplikasi subfab Anda, karena jalur vakum kasar mentolerir tingkat dasar yang sedikit lebih tinggi.

T: Mengapa memilih katup SS321 dibandingkan katup 316L untuk sistem vakum?

J: SS321 mengandung titanium, yang menstabilkan baja selama tekanan termal ekstrem. Saat sistem vakum mengalami pemanggangan suhu tinggi untuk menghilangkan kelembapan, 316L dapat mengalami penipisan kromium. SS321 mencegah presipitasi karbida, menawarkan ketahanan yang jauh lebih unggul terhadap korosi antar butir selama siklus hidup operasionalnya.

T: Apakah katup bola trunnion dapat digunakan pada aplikasi bertekanan tinggi dan vakum tinggi?

J: Ya. Desain Trunnion memiliki kemampuan penyegelan dua arah. Dengan menahan bola secara mekanis di bagian atas dan bawah, katup menahan perbedaan tekanan yang ekstrim. Stabilitas struktural yang melekat ini menjadikannya sangat serbaguna untuk jalur fasilitas kompleks yang bergantian antara pengiriman gas bertekanan dan evakuasi vakum dalam.

T: Bagaimana perakitan ruang bersih berdampak pada kinerja katup bola dengan kemurnian tinggi?

J: Pabrikan standar memperkenalkan debu mikroskopis, minyak, dan serutan logam. Jika dibiarkan di dalam katup, partikel mikro ini bertindak sebagai penghambat fisik pada dudukan polimer, mencegah segel vakum mutlak. Perakitan ruang bersih menjamin kedatangan katup bebas kontaminan, memastikan kesiapan segera untuk jalur semikonduktor sensitif.
