Katup bola tempa vs cor 600LB: manfaat untuk pipa bertekanan tinggi

Saluran pipa bertekanan tinggi menuntut keandalan mutlak di setiap titik sambungan. Beroperasi di Kelas 600, sistem ini sering kali menangani tekanan hingga 1.480 PSI pada suhu sekitar. Pada tingkat ekstrem ini, Anda memerlukan kontrol cairan tanpa toleransi. Kegagalan yang sangat besar menimbulkan risiko bencana lingkungan yang besar dan mengancam keselamatan manusia. Insinyur dan tim pengadaan selalu menghadapi dilema selama perencanaan proyek. Mereka harus menyeimbangkan biaya pengadaan awal produk cor yang lebih rendah dengan integritas struktural jangka panjang. Membuat pilihan yang salah dengan mudah membahayakan seluruh jaringan pipa. Kami akan menetapkan kerangka kerja berbasis bukti untuk memilih antara metode manufaktur tuang dan palsu. Anda akan belajar bagaimana mengevaluasi kebutuhan infrastruktur penting secara efektif. Kami akan fokus secara ketat pada mitigasi risiko, kepatuhan industri, dan keselamatan operasional. Panduan ini membantu Anda menavigasi keputusan metalurgi yang kompleks untuk proyek Anda berikutnya.

Poin Penting

• Porositas adalah garis pemisahnya: Katup cor membawa risiko inheren berupa porositas mikro dan rongga penyusutan; katup palsu menghilangkannya melalui kompresi termal-mekanis.

• Kekuatan luluh yang dapat diprediksi: Katup bola tempa 600LB menawarkan struktur butiran yang sangat selaras, memberikan ketahanan lelah yang unggul terhadap denyut pipa bertekanan tinggi dan palu air.

• Standardisasi: Untuk aplikasi bertekanan tinggi dan lubang besar, menentukan katup trunnion Kelas 600 dalam bodi tempa memastikan kepatuhan yang lebih ketat terhadap kriteria API 6D.

Realitas Rekayasa Kondisi Pipa Kelas 600

Peringkat ASME Kelas 600 mendorong sistem mekanis hingga batas absolutnya. Katup mengalami tekanan lingkaran yang sangat besar secara terus-menerus dalam kondisi ini. Cacat mikro mungkin tetap tidak aktif di sistem Kelas 150 atau 300 yang berperingkat lebih rendah. Namun, titik tersebut menjadi titik kegagalan aktif ketika terkena 1.480 PSI. Anda tidak boleh mengalami anomali struktural saat mengelola media bertekanan tinggi yang mudah menguap. Risiko pecahnya batas tekanan secara tiba-tiba terlalu tinggi.

Pulsasi saluran pipa menimbulkan tantangan teknis besar lainnya bagi operator. Katup bola bertekanan tinggi menahan pemuatan siklis dari peralatan hulu setiap hari. Pompa bolak-balik dan kompresor tugas berat menghasilkan getaran mekanis yang kuat secara terus menerus. Lingkungan dinamis ini menuntut kekuatan kelelahan yang luar biasa dari material tubuh Anda. Tanpanya, casing pada akhirnya akan menimbulkan retakan mikro yang berbahaya. Seiring waktu, retakan ini menyebar ke luar dan menyebabkan kegagalan mendadak.

Kita juga harus mencermati mekanisme tempat duduk internal. Desain bola terapung gagal dengan cepat di bawah peringkat tekanan yang kuat ini. Mereka menjadi tidak efisien dan mengalami keausan kursi yang tidak dapat diperbaiki lagi. Tekanan garis memaksa bola mengambang secara agresif ke kursi hilir. Sebaliknya, katup trunnion Kelas 600 menyerap tekanan saluran ini secara langsung. Ini mentransfer beban mekanis melalui poros trunnion bawah dan batang atas. Mekanisme presisi ini melindungi kursi empuk dari tekanan yang menekan. Hal ini menjadikan integritas cangkang eksternal sebagai penghalang utama Anda terhadap skenario ledakan.

Penyelaman Dalam Metalurgi: Pengecoran vs. Penempaan

Kita harus memahami proses manufaktur yang mendasar untuk membuat pilihan yang tepat. Metode produksi menentukan struktur molekul internal peralatan Anda. Struktur ini pada akhirnya menentukan bagaimana logam merespons tekanan.

Mari kita periksa karakteristik baja tuang terlebih dahulu. Pabrik pengecoran menuangkan baja cair cair langsung ke dalam cetakan pasir berbentuk. Proses ini pada dasarnya tidak dapat diprediksi pada tingkat mikroskopis. Ini tetap rentan terhadap rongga gas, inklusi pasir, dan porositas penyusutan. Saat logam cair mendingin, ia berkontraksi secara tidak merata pada berbagai ketebalan. Untuk memverifikasi kesehatan internal, produsen harus melakukan Pengujian Radiografi (RT) yang ekstensif. Beban pengujian ini memperlambat jadwal produksi secara signifikan. Hal ini juga menyebabkan penolakan suku cadang yang sering terjadi dan memakan banyak biaya.

Penempaan mengambil pendekatan yang sangat berbeda dan lebih terkendali. Fasilitas membentuk balok baja padat menggunakan tekanan termal dan mekanis yang ekstrim. Mereka menggunakan pengepres hidrolik besar-besaran untuk memaksa logam yang dipanaskan menjadi cetakan. Kompresi termal-mekanis ini memberikan keuntungan struktural yang berbeda.

1. Ini memampatkan bahan mentah secara menyeluruh, menutup pori-pori mikro yang ada.

2. Ini menyelaraskan aliran butiran metalurgi agar sesuai dengan kontur komponen yang tepat.

3. Ini sepenuhnya menghilangkan rongga internal yang biasa ditemukan pada coran.

Katup bola baja tempa memerlukan kriteria pemeriksaan yang berbeda sepenuhnya. Hal ini bergantung pada Pengujian Ultrasonik (UT) daripada sinar-X yang mahal. Metode UT ini sangat mudah diprediksi dan lebih cepat untuk dieksekusi. Jarang mengungkapkan cacat internal yang tersembunyi karena proses itu sendiri yang mencegahnya.

Perbandingan Pengolahan Bahan

Manfaat Nyata dari Katup Bola Tempa 600LB

Penyelarasan aliran butir berfungsi sebagai pengubah permainan struktural yang utama. Ini memberikan dampak dan kekuatan tarik hingga 20% lebih tinggi. Hal ini berlaku bahkan terhadap coran dengan komposisi kimia yang sama persis. Katup bola tempa 600LB menangani lonjakan tegangan mendadak dengan aman. Ini menyerap dampak palu air tanpa menyebabkan patah getas. Ia meregang dan bukannya hancur dalam kondisi beban berlebih yang ekstrem.

Keseragaman ketebalan dinding mewakili keuntungan operasional besar lainnya bagi para insinyur. Mesin tempa menghasilkan dimensi fisik yang presisi dan dapat diulang setiap saat. Mereka memastikan hasil produksi yang konsisten di seluruh pesanan proyek besar. Hal ini menghilangkan titik-titik tipis lokal yang mengganggu pabrik pengecoran tradisional. Pergeseran inti bodi cor sering kali menyebabkan titik lemah berbahaya ini selama pendinginan.

Kita juga harus mempertimbangkan kepatuhan industri yang ketat dan ketertelusuran material. Katup tempa API 6D menyederhanakan dokumentasi proyek Anda secara signifikan. Ini memberikan laporan pengujian material (MTR) yang jelas dan andal. Hal ini memastikan kepatuhan tanpa gangguan untuk aplikasi layanan asam yang keras. Standar seperti NACE MR0175 dan ISO 15156 memerlukan struktur internal yang murni. Retakan yang diinduksi hidrogen (HIC) menargetkan anomali struktural secara agresif. Integritas yang ditempa mencegah atom hidrogen menemukan rongga mikroskopis untuk terakumulasi di dalamnya.

Terakhir, kami melihat kemampuan pemesinan tanpa cacat. Baja yang ditempa menghasilkan permukaan akhir yang jauh lebih unggul secara alami. Performanya lebih baik selama fase pemesinan otomatis akhir. Hasil akhir yang murni ini memastikan toleransi yang lebih ketat untuk segel internal yang dinamis. Hal ini secara signifikan mengurangi risiko emisi selama masa operasional. Anda mempertahankan segel lingkungan yang lebih ketat dan aman selama beberapa dekade.

Kerangka Keputusan: Titik Tipping Risiko vs. Biaya

Anda tidak selalu memerlukan penempaan untuk setiap sambungan pipa. Insinyur harus menerapkan kerangka keputusan yang logis untuk mengoptimalkan anggaran. Kami menyarankan untuk menentukan opsi transmisi untuk jalur utilitas standar. Mereka bekerja sempurna untuk sirkuit air pendingin berisiko rendah. Jalur bypass sekunder juga beroperasi dengan aman menggunakan material cor. Coran mengakomodasi geometri khusus yang besar dengan sangat baik. Ketika Anda menentukan proyek dengan lubang yang sangat besar, biaya penempaan menjadi sangat mahal secara geometris. Anda harus menerima casting untuk sistem 36 inci dan lebih besar.

Namun, Anda menghadapi situasi di mana penempaan menjadi suatu keharusan. Anda harus menghilangkan seluruh variabel struktural dalam infrastruktur penting. Kami sangat menyarankan material palsu untuk aplikasi berikut:

• Katup blok jalur utama, isolasi stasiun kompresor, dan sistem perangkap babi.

• Lingkungan media yang beracun, mematikan, atau sangat mudah terbakar. Ini termasuk gas alam bertekanan tinggi dan jalur minyak mentah asam.

• Aplikasi yang menuntut eksekusi proyek yang cepat dan dapat diprediksi.

Ketersediaan blok palsu sering kali melewati waktu tunggu cetakan khusus yang lama. Hal ini membantu perusahaan teknik menghindari tingkat penolakan NDE yang tidak terduga. Satu kali rontgen yang gagal pada tubuh gips dapat menunda proyek hingga berminggu-minggu. Penempaan menjamin jadwal produksi Anda tetap utuh.

Pertimbangan Spesifikasi dan Implementasi

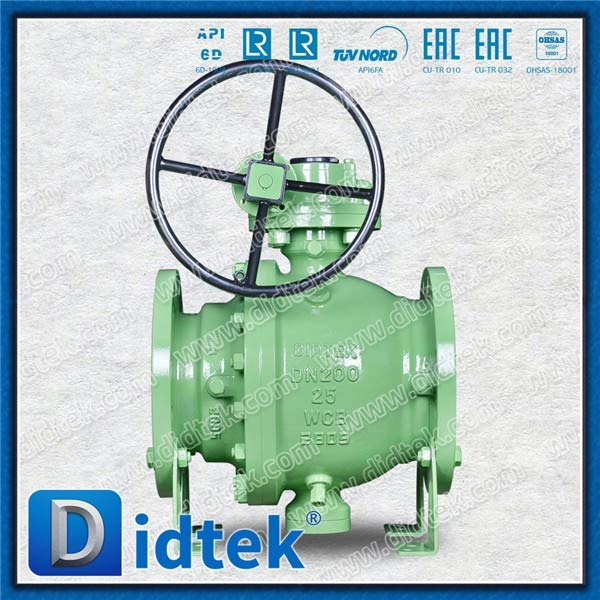

Pengoperasian bertekanan tinggi pasti akan menghasilkan nilai torsi internal yang sangat besar. Perbedaan tekanan mendorong bola dengan keras ke permukaan tempat duduk bagian hilir. Menentukan katup bola roda gigi cacing presisi sangat diperlukan di sini. Ini mencegah cedera parah pada operator selama pengoperasian manual di pengaturan Kelas 600. Tuas batang yang telanjang secara fisik tidak mungkin diputar dengan aman pada tekanan ini. Unit roda gigi memastikan putaran batang yang mulus dan sangat terkontrol. Ini mencegah tindakan pembukaan cepat yang menyebabkan cairan memalu yang merusak.

Konstruksi bodi memerlukan tinjauan cermat selama tahap spesifikasi. Anda harus memilih antara arsitektur desain dua bagian dan tiga bagian. Bodi tempa tiga bagian memungkinkan prosedur perawatan inline lebih mudah. Mereka mendukung tugas pemesinan internal yang lebih kompleks selama produksi. Anda juga harus mengevaluasi konfigurasi bodi yang dilas versus yang dibaut. Bodi tempa yang dilas sepenuhnya menghilangkan jalur kebocoran flensa atmosferik sepenuhnya. Hal ini tetap penting dalam skenario jalur pipa yang terkubur di mana akses pemeliharaan tidak ada.

Sambungan akhir memerlukan pengawasan metalurgi yang ketat dari tim Anda. Peralihan ujung katup tempa ke metalurgi pipa memerlukan tinjauan yang ketat. Anda memerlukan evaluasi yang cermat terhadap semua persiapan ujung las. Sudut kemiringan pipa Anda harus sesuai dengan ujung katup dengan sempurna. Pencocokan setara karbon (CE) memastikan pengelasan lapangan yang kuat dan andal. Ini menentukan persyaratan perlakuan panas pra-pemanasan dan pasca-pengelasan Anda. Mengabaikan langkah ini menyebabkan lasan rapuh dan kegagalan saluran yang fatal.

Kesimpulan

• Penghematan pengadaan awal bodi cor akan hilang dengan cepat. Kegagalan pengujian, tingkat penolakan yang tinggi, dan bahaya operasional menghapus margin tersebut dalam lingkungan bertekanan tinggi.

• Untuk infrastruktur jalur utama Kelas 600, solusi baja tempa standar memberikan keamanan yang tak tertandingi. Mereka memberikan integritas struktural yang dapat diverifikasi dan kesiapan kepatuhan penuh.

• Mereka menjamin keandalan jangka panjang yang disyaratkan oleh standar keselamatan pipa modern.

• Selalu wajibkan inspeksi UT yang komprehensif sebelum pemasangan pipa dimulai.

• Sejajarkan pemilihan material Anda secara tepat dengan persyaratan layanan asam NACE jika berlaku.

Pertanyaan Umum

T: Mengapa katup tempa umumnya terbatas pada rentang ukuran tertentu?

A: Penempaan membutuhkan pengepresan hidrolik yang besar. Di atas diameter tertentu, biasanya 24 inci atau lebih, keterbatasan fisik menjadi ekstrim. Biaya perkakas untuk mesin tempa raksasa mencapai tingkat yang sangat mahal. Oleh karena itu, badan pengecoran atau pengelasan pelat tetap menjadi satu-satunya pilihan yang layak secara ekonomi untuk jaringan pipa besar.

T: Apakah katup bola baja tempa memerlukan NDT yang berbeda dengan katup tuang?

J: Ya, benar. Pengecoran sangat bergantung pada pengujian Radiografi (sinar-X) untuk menemukan cacat volumetrik seperti rongga internal. Penempaan terutama menggunakan Pengujian Ultrasonik (UT). UT mendeteksi cacat linier atau delaminasi internal. Proses penempaan secara alami menghilangkan rongga volumetrik, sehingga sinar-X yang mahal tidak diperlukan lagi.

T: Dapatkah katup cor memenuhi standar API 6D untuk saluran pipa bertekanan tinggi?

A: Ya, katup cor dapat memperoleh sertifikasi API 6D. Namun, mereka menghadapi persyaratan Pemeriksaan Non-Destruktif (NDE) yang ketat. Lolos dari pengujian yang ketat ini sering kali menyebabkan tingginya tingkat penolakan dan pengerjaan ulang di pabrik pengecoran. Hal ini menyebabkan penundaan jadwal yang signifikan dan risiko yang tidak dapat dikelola bagi kontraktor EPC.

T: Bagaimana pengaruh kelas tekanan terhadap pilihan operator roda gigi cacing?

J: Gesekan kursi meningkat secara eksponensial seiring dengan tekanan internal. Katup Kelas 600 memerlukan torsi operasional yang jauh lebih tinggi dibandingkan katup Kelas 150 dengan ukuran yang sama. Oleh karena itu, operator worm gear menjadi suatu keharusan. Ini menjamin pembukaan dan penutupan yang aman dan terkendali, sehingga mencegah efek palu air yang berbahaya.
