Katup bola tempa 2500LB untuk injeksi air: larutan bertekanan tinggi

Sistem injeksi air dan Enhanced Oil Recovery (EOR) beroperasi dalam kondisi yang brutal. Mereka menggabungkan tekanan ekstrim, siklus terus menerus, dan media yang sangat korosif ke dalam satu lingkungan yang keras. Anda memerlukan peralatan yang dirancang khusus untuk menangani kekuatan-kekuatan yang bertambah ini tanpa kompromi.

Katup standar atau katup tuang pasti akan rusak karena tekanan mekanis yang sangat besar pada aplikasi Kelas 2500. Operator sering kali mengalami kebocoran porositas bodi, deformasi dudukan yang cepat, dan ledakan batang yang berbahaya. Kegagalan struktural ini menghentikan produksi dengan segera dan menimbulkan bahaya keselamatan yang parah di lokasi.

Katup bola bertekanan tinggi memberikan integritas struktural dasar yang diperlukan untuk lingkungan ini. Kami akan mengeksplorasi mengapa mekanisme penyegelan yang dirancang secara presisi dan badan yang ditempa adalah hal yang wajib dilakukan. Anda akan mempelajari cara mengevaluasi dengan benar desain trunnion, polimer rekayasa canggih, dan standar kepatuhan penting.

Poin Penting

• Integritas Material: Baja tempa (A105 atau F316) tidak dapat dinegosiasikan untuk aplikasi 2500LB guna menghilangkan risiko porositas mikro yang melekat pada badan cor.

• Teknologi Penyegelan: Pada tekanan ASME Kelas 2500, dudukan PTFE standar gagal; plastik rekayasa seperti PEEK atau segel logam-ke-logam adalah wajib.

• Desain Struktural: Desain 3 bagian yang dipasang di trunnion dengan flensa RTJ (Ring Type Joint) sangat penting untuk menyerap beban dorong dan mencegah emisi buronan.

• Kepatuhan: Kepatuhan API 6D dan ASME B16.34 yang dapat diverifikasi, didukung oleh pengujian hidrostatis dan pneumatik yang ketat, merupakan tolok ukur utama dalam pemilihan vendor.

Realitas Teknik Pemilihan Katup EOR dan Injeksi Air

Keberhasilan dalam EOR bergantung pada kriteria sistem yang sangat spesifik. Anda harus mencapai isolasi tanpa kebocoran di seluruh segmen pipa. Peralatan tersebut harus secara aktif menahan partikulat berkecepatan tinggi seperti pasir dan sedimen yang ditemukan dalam air terproduksi. Sistem juga harus tetap kebal terhadap lonjakan tekanan yang hebat selama pompa dihidupkan.

Mengapa penempaan itu wajib? Katup bola 2500LB menangani tekanan kerja sekitar yang berkisar sekitar 6000 PSI. Badan cor mengandung mikro-porositas yang melekat pada proses pendinginan. Rongga internal yang kecil ini menjadi titik kegagalan yang sangat besar di bawah beban hidrolik yang ekstrim. Baja tempa menawarkan kepadatan metalurgi yang tak tertandingi. Proses penempaan yang berat menyelaraskan struktur butiran logam. Ini mencegah pecahnya housing selama guncangan hidrolik mendadak dan siklus ekstrem.

Kegagalan katup menimbulkan sanksi operasional yang berat. Katup yang rusak akan menghentikan laju injeksi dengan segera. Hal ini menimbulkan bahaya lingkungan yang signifikan jika media beracun lolos. Waktu henti operasional yang parah terjadi setelah setiap insiden ledakan. Operator menghadapi kerugian produksi harian yang besar sambil menunggu penggantian. Kita harus memperlakukan pemilihan komponen sebagai mandat keselamatan yang ketat dan bukan sekadar keputusan pembelian sederhana.

Dimensi Evaluasi Kritis: Komponen Struktural dan Penyegelan

Kita harus mengevaluasi komponen struktural inti sebelum pemasangan. Pilihan antara desain yang dipasang pada trunnion dan desain mengambang sangatlah sederhana. Katup bola mengambang didiskualifikasi secara universal pada peringkat tekanan ekstrem ini. Beban dorong hidrolik mendorong bola langsung ke dudukan hilir. Pada 6000 PSI, gaya ini terlalu besar. Ini langsung menghancurkan kursi standar dan mengunci katup.

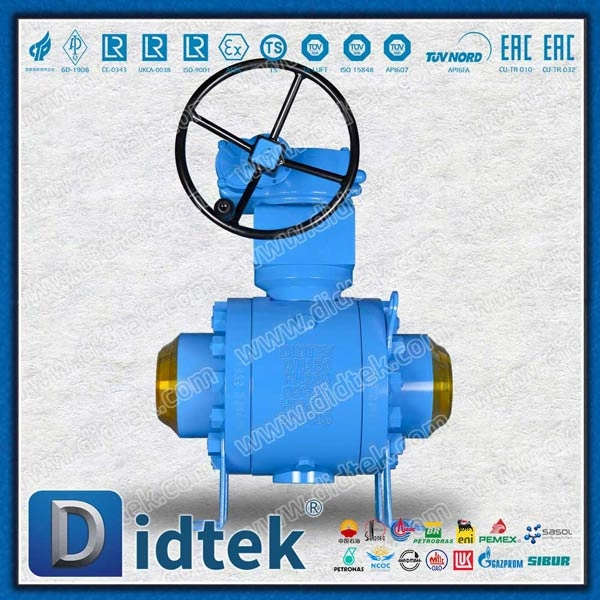

Pemasangan trunnion menggeser beban dorong yang sangat besar ini sepenuhnya. Blok trunnion atas dan bawah mentransfer gaya hidrolik langsung ke badan katup tempa yang besar. Mekanisme ini melindungi kursi empuk dari benturan mekanis. Ini memastikan kelancaran pengoperasian di bawah tekanan diferensial maksimum. Katup ASME Kelas 2500 sepenuhnya bergantung pada distribusi beban spesifik ini agar dapat berfungsi dengan aman.

Bahan penyegel menentukan keandalan jangka panjang. PTFE standar mengalami deformasi plastis yang parah di bawah beban ekstrem. Gaya hidrolik yang sangat besar menyebabkan PTFE keluar dari kantong segel. MENGINTIP memberikan kekuatan mekanik yang jauh lebih tinggi. Ini menolak ekstrusi dan mempertahankan segel yang andal. MENGINTIP juga mencegah dekompresi eksplosif saat menangani media yang mudah menguap.

Bagan Perbandingan Bahan Penyegel

Jenis koneksi memerlukan pengawasan yang sama. Anda harus menentukan flensa Ring Type Joint (RTJ) untuk perpipaan dengan getaran tinggi. Flensa Raised Face (RF) mengandalkan gasket datar. Gasket ini mudah meledak pada tekanan 6000 PSI. Flensa RTJ menggunakan cincin logam padat. Cincin ini dikompres langsung ke dalam alur mesin. Ini membentuk segel logam-ke-logam yang aman dan anti bocor.

Pemilihan Material untuk Lingkungan Bertekanan Tinggi yang Korosif

Memilih antara Baja Karbon (A105) dan Baja Tahan Karat (F316) menentukan umur panjang sistem. Anda harus mendasarkan keputusan ini sepenuhnya pada susunan kimiawi cairan injeksi. Tingkat salinitas dan kandungan H2S mendegradasi logam dasar dengan cepat. Baja karbon bekerja sangat baik untuk air yang diolah dan tidak korosif. Baja tahan karat menjadi mutlak diperlukan jika terdapat klorida atau bahan kimia keras.

Aplikasi EOR yang sangat korosif memerlukan pertahanan struktural tambahan. Anda sering kali memerlukan pelapis atau pelapis las untuk melindungi area yang rentan. Insinyur menentukan Inconel 625 untuk kantong segel dan alur cincin. Ini mencegah lubang lokal di tempat segel berada. Lapisan luar internal ini memperpanjang siklus hidup katup bola EOR secara signifikan. Ia menawarkan ketahanan terhadap korosi premium tanpa mengorbankan bodi kokoh yang sepenuhnya eksotis.

Kepatuhan NACE MR0175 adalah wajib untuk lingkungan layanan asam. Standar ini menentukan kontrol kekerasan yang ketat di seluruh unit. Hidrogen sulfida (H2S) menyerang logam keras, menyebabkan keretakan tegangan sulfida cepat (SSC). Bahan bola, batang, dan badan harus tetap berada di bawah tingkat kekerasan Rockwell tertentu. Kita harus memverifikasi tingkat kekerasan yang tepat ini selama tahap pengadaan awal.

Verifikasi Kinerja: Standar API 6D dan ASME Kelas 2500

Garis dasar peraturan menentukan keselamatan dalam sistem pipa bertekanan tinggi. Setiap katup bola baja tempa harus melewati persyaratan pengujian yang spesifik dan ketat. API 6D mengatur spesifikasi katup pipa tugas berat. API 598 menentukan rutinitas inspeksi dan pengujian katup harian. ASME B16.34 menetapkan peringkat tekanan-suhu yang ketat berdasarkan ketebalan dinding dan kekuatan material.

Pembeli harus cermat mencermati laporan Pengujian Penerimaan Pabrik (FAT). Kami sangat menyarankan untuk meminta verifikasi khusus sebelum pengiriman:

1. Uji cangkang hidrostatis bertekanan tinggi: Menguji bodi tempa pada 1,5 kali tekanan kerja terukur maksimum untuk memastikan tidak ada kebocoran wadah.

2. Pengujian kursi udara bertekanan rendah: Memverifikasi integritas segel PEEK pada tekanan rendah, yang terkenal lebih sulit untuk disegel dibandingkan tekanan tinggi.

3. Pengujian torsi pada tekanan diferensial maksimum: Membuktikan bahwa aktuator benar-benar dapat memutar bola ketika tekanan pipa penuh menekan satu sisi.

Ketertelusuran membuktikan asal dan kualitas bahan. Anda harus benar-benar mewajibkan Laporan Uji Material (MTR) untuk setiap bagian yang mengandung tekanan. Sertifikasi EN 10204 3.1 atau 3.2 sangat penting di sini. Ini memverifikasi komposisi kimia yang tepat, kekuatan luluh, dan proses perlakuan panas dari baja mentah yang ditempa. Tanpa kemampuan penelusuran, Anda berisiko memasang logam palsu di bawah standar.

Risiko Implementasi dan Logika Penciutan

Ukuran port berdampak signifikan pada dinamika aliran fluida. Anda harus secara sadar memutuskan antara konfigurasi lubang penuh dan lubang berkurang. Desain port penuh sangat cocok dengan diameter internal pipa. Mereka meminimalkan penurunan tekanan di seluruh sistem. Mereka mutlak diperlukan untuk operasi pembersihan dan pembersihan pipa. Katup lubang yang dikurangi menghemat banyak ruang dan berat. Mereka bekerja dengan baik di mana sedikit pembatasan aliran dapat diterima oleh operator.

Perbandingan Ukuran Port

Kesiapan aktuasi merupakan hambatan implementasi yang besar. Sistem Kelas 2500 memerlukan torsi operasional yang besar. Anda harus mengevaluasi dengan cermat aktuator pneumatik, hidrolik, atau listrik tugas berat. Aktuator harus menangani torsi breakaway maksimum secara konsisten. khusus Katup injeksi air sering kali memerlukan unit daya hidraulik khusus untuk menghasilkan gaya putaran yang cukup.

Tim pengadaan memerlukan matriks pemeriksaan vendor yang terstruktur. Gunakan kriteria berikut untuk mengevaluasi calon mitra manufaktur:

• Apakah mereka memproduksi bodi palsu sendiri atau sekadar merakit komponen yang dialihdayakan?

• Bisakah mereka menyediakan catatan pengujian non-destruktif (NDT) yang komprehensif, termasuk Pengujian Ultrasonik (UT) dan Inspeksi Partikel Magnetik (MPI)?

• Berapa waktu tunggu standar untuk konfigurasi paduan tinggi yang telah teruji sepenuhnya?

• Apakah mereka memiliki bunker pengujian bertekanan tinggi yang mampu mencapai 10.000 PSI dengan aman?

Kesimpulan

Pengadaan komponen sebesar 2500LB pada dasarnya merupakan upaya mitigasi risiko yang ketat. Keberhasilan operasional bergantung sepenuhnya pada kepatuhan terhadap material palsu. Anda harus menentukan desain trunnion yang kuat dan polimer rekayasa canggih. Opsi komersial standar diperkirakan akan gagal dalam kondisi ekstrem ini. Infrastruktur Anda memerlukan rekayasa presisi untuk mencegah downtime yang sangat parah.

Insinyur dan tim pengadaan harus menyelaraskan diri di awal proyek. Selesaikan spesifikasi media Anda yang sebenarnya mengenai suhu, jumlah partikulat, dan korosifitas terlebih dahulu. Meminta gambar Pengaturan Umum (GA) yang terperinci dari calon pemasok. Selalu minta grafik torsi bersertifikat dari calon produsen sebelum Anda mengeluarkan pesanan pembelian apa pun. Langkah-langkah ini menjamin ukuran aktuator yang tepat dan integrasi lapangan yang lancar.

Pertanyaan Umum

T: Berapa tekanan kerja maksimum untuk katup ASME Kelas 2500?

J: Kurva peringkat tekanan-suhu menentukan batas ini. Untuk material baja karbon, tekanan kerja maksimum mencapai sekitar 6000 hingga 6170 PSI pada suhu sekitar. Peringkat ini menurun seiring dengan meningkatnya suhu operasional. Selalu lihat bagan material ASME B16.34 spesifik untuk paduan pilihan Anda.

T: Mengapa MENGINTIP lebih disukai daripada PTFE dalam katup bola tempa bertekanan tinggi?

J: PTFE standar mengalami deformasi plastis yang parah di bawah beban ekstrem. Gaya hidrolik yang sangat besar pada tekanan Kelas 2500 menyebabkan PTFE keluar dari kantong segel. MENGINTIP memberikan kekuatan mekanik yang jauh lebih tinggi. Ini menolak ekstrusi dan mempertahankan segel yang andal di bawah tekanan diferensial yang sangat besar.

T: Dapatkah katup 2500LB digunakan untuk injeksi air dan pengangkatan gas?

J: Ya, secara struktural keduanya baik untuk kedua aplikasi. Namun, lingkungan gas lift memerlukan pengujian emisi buronan yang lebih ketat. Anda juga harus menentukan cincin-O tahan dekompresi eksplosif (AED). Gas menembus elastomer standar di bawah tekanan tinggi, menyebabkannya pecah ketika tekanan pipa turun dengan cepat.

T: Berapa waktu tunggu standar untuk katup bola EOR baja tempa yang disesuaikan?

J: Tolok ukur industri biasanya berkisar antara 8 hingga 16 minggu. Garis waktu ini sangat bergantung pada ketersediaan bahan mentah dan persyaratan pengujian tertentu. Paduan eksotik, pemeriksaan kepatuhan NACE yang ketat, dan prosedur NDT yang intensif umumnya mendorong pengiriman ke spektrum yang lebih panjang.
