Katup bola suhu rendah LF2: perbandingan port penuh vs port yang dikurangi

Menentukan ukuran port yang benar untuk katup ASTM A350 LF2 memerlukan keseimbangan teknis yang cermat. Anda harus mempertimbangkan kinerja hidraulik yang penting terhadap pengeluaran modal dan batasan bobot struktural. Para profesional industri mengandalkan katup bola suhu rendah LF2 untuk aplikasi isolasi yang menuntut hingga mencapai -46°C (-50°F). Pada kondisi beku ekstrem ini, dinamika fluida standar berubah secara dramatis. Penurunan suhu ini memperbesar bahaya penurunan tekanan yang parah dan kavitasi lokal. Gagal mengukur lubang katup dengan benar dapat merusak peralatan hilir.

Kami akan memberikan kerangka kerja yang ketat dan berbasis bukti untuk membantu Anda mengatasi tantangan spesifikasi yang kompleks ini. Anda akan mengetahui dengan tepat kapan desain port lengkap membenarkan premi yang besar. Selain itu, kami akan mendemonstrasikan kapan desain pelabuhan yang diperkecil secara aman memenuhi semua kriteria operasional tanpa mengorbankan integritas sistem. Anda dapat segera menerapkan prinsip-prinsip ini untuk mengoptimalkan siklus pengadaan berikutnya.

Poin Penting

• Bahan Dasar: Baja karbon LF2 ditempa secara khusus untuk ketangguhan suhu rendah; pemilihan ukuran port berdampak langsung pada jejak fisik dan massa termal katup.

• Aliran vs. Biaya: Katup port penuh menawarkan efisiensi aliran maksimum (Cv) dan kemampuan piggability tetapi menghasilkan peningkatan bobot dan biaya hingga 30%.

• Dampak Aktuasi: Ukuran port menentukan torsi pengoperasian yang diperlukan, sehingga secara signifikan memengaruhi ukuran dan biaya paket otomatis seperti katup trunnion pneumatik.

• Aturan Keputusan: Default ke port yang dikurangi untuk isolasi umum di mana penurunan tekanan dihitung dan dapat diterima; mewajibkan port penuh untuk jalur scraping/pigging, media dengan viskositas tinggi, atau sistem penurunan tekanan nol yang ketat.

Peran Baja Karbon LF2 dalam Aplikasi Suhu Rendah

Baja karbon standar menjadi sangat rapuh pada suhu -29°C (-20°F). Insinyur tidak dapat menyebarkan material seperti ASTM A105 atau WCB dengan aman di lingkungan di bawah nol derajat. Menentukan katup baja karbon LF2 menjamin pengujian dampak Charpy V-notch yang ketat pada -46°C. Pengujian wajib ini memastikan integritas struktural yang penting dalam lingkungan industri yang keras. Pabrik pengecoran menempa baja LF2 secara khusus untuk mempertahankan keuletan. Ini tahan terhadap retakan mikro selama siklus termal yang cepat.

Ukuran port jauh lebih penting pada suhu rendah. Port yang berkurang secara inheren meningkatkan kecepatan fluida. Pergerakan fluida yang lebih cepat menghasilkan turbulensi hilir yang intens. Fasilitas proses sering kali menangani gas cair atau cairan fase campuran pada kisaran di bawah nol. Penurunan tekanan yang berlebihan (ΔP) pada port yang dikurangi dapat memicu perubahan fase secara langsung. Cairan dengan cepat berubah menjadi gelembung uap. Gelembung-gelembung ini pecah dengan keras pada wadah logam. Kedipan atau kavitasi yang terlokalisasi ini secara fisik menghancurkan permukaan penyegelan internal.

Perancang sistem juga harus mempertimbangkan massa termal. Desain port penuh mengandung lebih banyak baja secara signifikan. Massa termal yang lebih besar berdampak langsung pada waktu pendinginan dalam operasi kriogenik atau semi-kriogenik. Operator harus mendinginkan sistem secara perlahan. Pendinginan yang cepat menciptakan gradien termal yang parah pada dinding baja tebal. Anda harus memperhitungkan periode pendinginan yang diperpanjang ini selama pengoperasian fasilitas. Desain port yang lebih kecil menjadi lebih cepat dingin.

Praktik Terbaik untuk Implementasi Sub-Zero

• Selalu verifikasi sertifikat pengujian Charpy V-notch sebelum memasang komponen LF2.

• Isolasi badan katup sepenuhnya untuk mencegah akumulasi es eksternal.

• Pantau kecepatan fluida pipa untuk mencegah kejadian kavitasi yang tidak terduga.

Katup Bola Port Penuh: Realitas Rekayasa dan Kasus Penggunaan yang Dibenarkan

Insinyur mengevaluasi katup bola port penuh berdasarkan kriteria keberhasilan yang ketat. Desainnya harus mencapai profil aliran yang benar-benar identik dengan pipa penghubung. Ini tidak memberikan batasan fisik. Cairan melewati lubang internal dengan mulus. Jalur tidak terbatas ini memberikan beberapa manfaat operasional yang sangat terspesialisasi.

Piggability mewakili keunggulan utama. Kru pemeliharaan secara rutin membersihkan dan memeriksa jaringan pipa utama. Mereka meluncurkan perangkat mekanis yang disebut babi melalui jaringan. Pigging menghilangkan serpihan, memisahkan kumpulan bahan kimia, dan mengukur korosi internal. Lubang yang terbatas akan segera menjebak perangkat ini. Desain port penuh memungkinkan babi mekanis transit dengan aman. Oleh karena itu, setiap saluran pipa yang dijadwalkan untuk pengikisan mekanis reguler memerlukan konfigurasi khusus ini.

Koefisien Aliran Maksimum (Cv) merupakan keunggulan inti lainnya. Lubang yang tidak dibatasi menghasilkan penurunan tekanan yang dapat diabaikan. Pompa memerlukan energi yang jauh lebih sedikit untuk mendorong cairan berat melalui sistem. Resistensi pemompaan yang lebih rendah mengurangi pengeluaran operasional jangka panjang (OpEx). Fasilitas yang menangani media dengan viskositas tinggi menghemat biaya listrik ribuan dolar selama siklus hidup peralatan.

Namun, penerapannya membawa risiko dan trade-off yang besar. Jejak fisiknya berkembang pesat. Produsen harus meningkatkan dimensi tatap muka untuk menampung komponen bola yang lebih besar. Dimensi ini memerlukan persyaratan penempaan yang jauh lebih berat. Infrastruktur pendukung harus menanggung beban tambahan ini dengan aman. Belanja Modal (CapEx) juga meningkat. Pembeli menghadapi biaya pengadaan awal yang lebih tinggi. Peningkatan volume material LF2 dan komponen mesin internal yang lebih besar mendorong kenaikan harga premium.

Mengurangi Port Ball Valve: Efisiensi Biaya dan Batas Penerapan

Desain port yang diperkecil menawarkan kategori solusi alternatif. Lubang internal biasanya berukuran satu pipa lebih kecil dari pipa penghubung. Misalnya, sambungan eksternal 4 inci memiliki lubang internal 3 inci. Cairan tersebut dengan lembut mengalir ke saluran yang lebih kecil sebelum mengembang lagi ke hilir.

Pengurangan berat badan mendorong penerapan desain ini. Alat berat membebani infrastruktur. Platform lepas pantai tetap sangat sensitif terhadap bobot. Skid modular yang ringkas juga memerlukan komponen yang lebih ringan. Mengurangi ukuran lubang akan mengurangi massa penempaan yang besar. Kru instalasi menangani unit yang lebih ringan ini dengan lebih mudah.

Belanja Modal yang lebih rendah memberikan nilai yang sangat besar untuk pengadaan skala besar. Produsen menggunakan lebih sedikit bahan LF2 mentah. Proses pemesinan internal memakan waktu lebih sedikit. Penghematan ini diberikan langsung kepada pembeli. Pengurangan unit pelabuhan terbukti sangat ekonomis untuk ekspansi industri besar-besaran. Anda dapat menyebarkan ratusan alat tersebut di seluruh fasilitas yang pembatasan alirannya masih dapat diterima secara hidraulik.

Risiko implementasi memerlukan pengawasan teknis yang cermat. Mereka pada dasarnya tidak cocok untuk operasi pigging mekanis. Babi pembersih akan langsung tersangkut di bahu bagian dalam. Desain ini juga menyebabkan hilangnya tekanan permanen pada sistem perpipaan. Insinyur memerlukan validasi ketat terhadap model hidrolik pipa. Anda harus benar-benar memastikan tekanan hilir tetap sesuai demi keselamatan operasional.

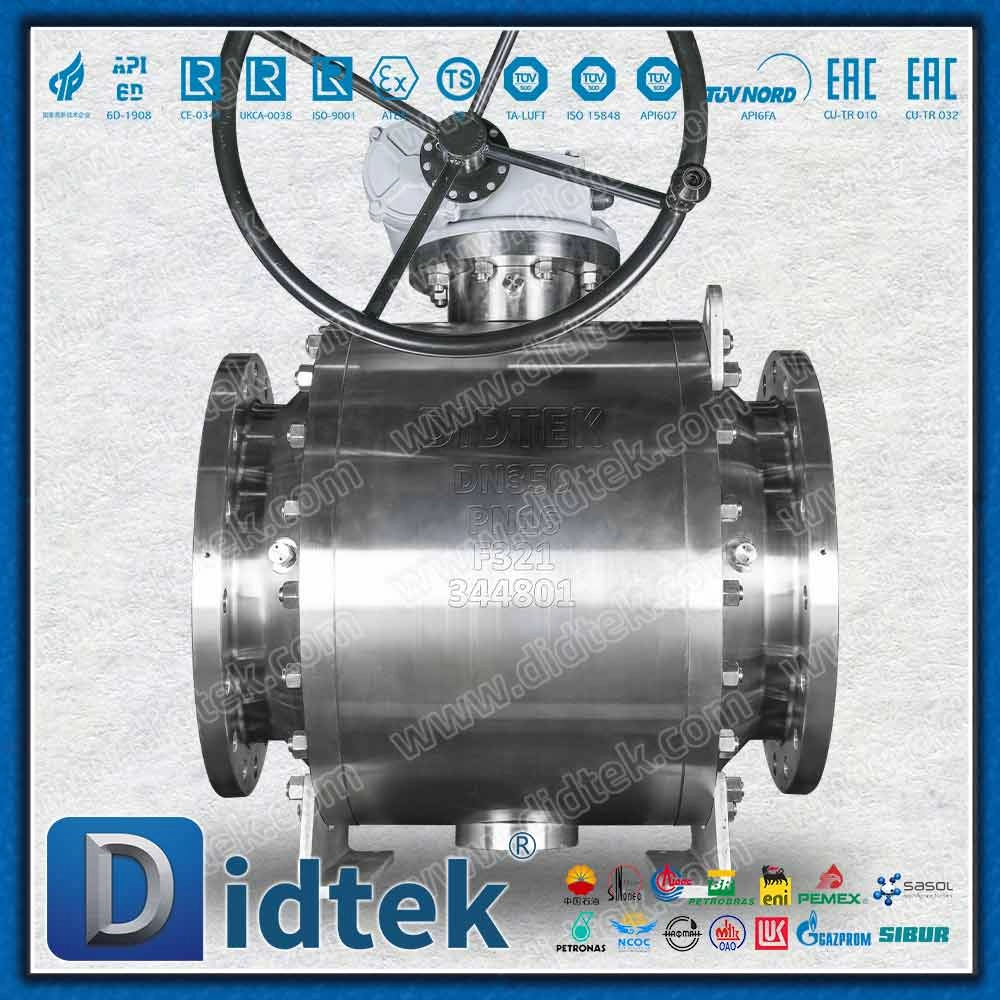

Aktuasi dan Otomatisasi: Mengukur Katup Trunnion Pneumatik

Torsi dan ukuran port memiliki korelasi langsung yang terbukti secara matematis. Katup bola bor penuh memiliki bola internal yang besar. Hal ini membutuhkan kursi penyegelan yang lebih berat dan sangat tahan lama. Luas permukaan yang lebih besar ini menciptakan gesekan mekanis yang besar. Akibatnya, perakitan memerlukan torsi breakaway yang jauh lebih tinggi. Hal ini juga memerlukan torsi berjalan yang berkelanjutan agar dapat bergerak dengan benar.

Kenyataan ini berdampak langsung pada strategi otomasi industri. Torsi yang lebih tinggi memerlukan aktuator pneumatik yang jauh lebih besar. Aktuator yang lebih besar meningkatkan keseluruhan jejak fisik paket otomatis. Mereka juga mengkonsumsi lebih banyak udara bertekanan dari pabrik per langkah. Fasilitas harus mengukur jaringan kompresor udaranya untuk menangani peningkatan permintaan pneumatik ini.

Insinyur harus hati-hati mengevaluasi desain trunnion versus floating mount. Komponen yang lebih kecil mungkin menggunakan mekanisme mengambang sederhana. Namun, katup suhu rendah di atas 2 inci menghadapi tekanan saluran yang sangat besar. Kelas bertekanan tinggi (ASME Kelas 300 dan lebih tinggi) memperparah masalah ini. Dalam skenario ini, desain yang dipasang pada trunnion menjadi suatu keharusan. Batang atas dan bawah menambatkan bola trunnion. Pilihan struktural ini menyerap tekanan saluran yang berat, mencegah kursi terjepit, dan secara drastis mengurangi torsi pengoperasian. Memasang paket dengan ukuran presisi katup trunnion pneumatik memastikan pengoperasian jarak jauh yang andal.

Mengevaluasi seluruh anggaran aktuasi Anda tetap penting. Pembeli harus menghitung dampak finansial gabungan dengan hati-hati. Anda harus menggabungkan biaya unit LF2 ditambah paket pneumatik berukuran tepat. Desain port yang dikurangi secara inheren beroperasi dengan lebih sedikit gesekan. Oleh karena itu, hal ini memungkinkan paket otomatisasi yang lebih kecil dan jauh lebih murah. Pengurangan biaya yang bertahap ini sering kali menentukan keputusan akhir pengadaan.

Kesalahan Otomatisasi Umum

• Memperkecil ukuran aktuator pneumatik dengan mengabaikan kekakuan dudukan pada suhu rendah.

• Gagal menyediakan udara instrumen yang cukup kering, menyebabkan port aktuator membeku.

• Memilih desain terapung untuk saluran kriogenik bertekanan tinggi daripada dudukan trunnion yang kokoh.

Kerangka Evaluasi: Logika Penciutan untuk Pengadaan

Memilih konfigurasi optimal memerlukan pendekatan terstruktur dan berbasis logika. Menebak-nebak membahayakan keamanan fasilitas dan batasan anggaran. Kami merekomendasikan untuk mengikuti kerangka evaluasi empat langkah yang ketat.

1. Langkah 1: Verifikasi Persyaratan Pemeliharaan. Anda harus menentukan apakah pigging pipa atau pengikisan mekanis diperlukan. Tinjau filosofi pemeliharaan fasilitas jangka panjang. Jika tim pemeliharaan berencana meluncurkan pig untuk pembersihan atau inspeksi, Anda harus mewajibkan konfigurasi port lengkap. Hentikan evaluasi di sini jika jawabannya ya.

2. Langkah 2: Hitung Penurunan Tekanan yang Diijinkan. Jalankan model hidrolik sistem yang presisi. Berkolaborasi dengan insinyur proses untuk meninjau kurva pompa. Anda perlu menentukan apakah proses tersebut mentoleransi ΔP spesifik dari port yang dikurangi. Jika penurunan tekanan memicu kavitasi atau membuat peralatan hilir tidak berfungsi, segera tingkatkan ke opsi port penuh.

3. Langkah 3: Menilai Anggaran Aktuasi. Bandingkan biaya paket otomatis lengkap secara berdampingan. Jangan hanya melihat logamnya saja. Hitung biaya rumah LF2, aktuator pneumatik, braket solenoid, dan aksesori kontrol untuk kedua konfigurasi. Pastikan anggaran Anda mencakup output torsi yang diperlukan dengan nyaman.

4. Langkah 4: Konfirmasikan Kepatuhan Industri. Pastikan ukuran port yang dipilih dan material LF2 ditelusuri kembali persis ke kode proyek tertentu. Audit spesifikasi Anda terhadap API 6D untuk komponen pipeline. Periksa ASME B16.34 untuk mengetahui peringkat suhu tekanan mendasar. Jika menangani gas asam, verifikasi kepatuhan mutlak terhadap NACE MR0175 mengenai batas kekerasan LF2.

Kesimpulan

Tidak ada ukuran pelabuhan yang unggul secara universal di semua skenario industri. Pilihannya tetap pada perhitungan teknik yang ketat yang menyeimbangkan dinamika aliran dengan batasan pengadaan yang realistis. Menentukan lubang internal yang benar memastikan keamanan fasilitas jangka panjang, waktu henti minimal, dan belanja modal yang optimal.

Untuk menyelesaikan strategi pengadaan Anda secara efektif, pertimbangkan langkah-langkah tindakan berikut:

• Audit model hidrolik: Jalankan simulasi akurat untuk memetakan penurunan tekanan di semua titik isolasi yang diminta.

• Definisikan pemeliharaan mekanis: Konfirmasikan apakah ada segmen pipa yang memerlukan alat pengikis atau pigging di masa mendatang.

• Terlibat lebih awal: Konsultasikan dengan produsen katup selama fase desain awal untuk menjalankan perhitungan Cv yang tepat.

• Minta profil torsi: Tanyakan kepada pemasok mengenai persyaratan torsi yang tepat berdasarkan media suhu rendah spesifik dan kelas tekanan ASME Anda.

Pertanyaan Umum

T: Apakah katup port tereduksi LF2 memiliki peringkat tekanan lebih rendah dibandingkan port penuh?

J: Tidak. Kedua desain mempertahankan peringkat kelas tekanan ASME yang sama (misalnya, Kelas 150, 300, 600). Perbedaannya sepenuhnya terletak pada kapasitas aliran internal, bukan pada kekuatan penahan tekanan batas eksternal.

T: Dapatkah katup port standar digunakan secara bergantian dengan katup port yang diperkecil?

J: Ya, "port standar" dan "port tereduksi" umumnya merupakan terminologi yang sama dalam industri katup. Kedua frasa tersebut menunjukkan lubang internal yang ukurannya tepat satu ukuran lebih kecil dari pipa penghubung.

T: Bagaimana pengaruh suhu -46°C pada LF2 terhadap pemilihan material kursi?

J: LF2 hanya menentukan housing baja eksternal. Anda harus memasangkan bodi LF2 dengan kursi empuk suhu rendah yang sangat kompatibel. Bahan seperti Devlon, PCTFE, atau campuran PTFE khusus memastikan segel yang rapat tanpa pecah pada suhu di bawah nol derajat.

T: Apakah semua trunnion katup bola lubang penuh sudah terpasang?

J: Tidak. Ukuran yang lebih kecil (biasanya di bawah 2 inci) atau kelas tekanan yang lebih rendah dapat menggunakan desain bola mengambang sederhana. Namun, sistem bertekanan tinggi atau bersuhu rendah yang lebih besar sangat bergantung pada pemasangan trunnion untuk mengatur torsi berlebihan dan mencegah keausan dini pada kursi.
