Katup bola pneumatik kerja tunggal entri atas: apa itu dan bagaimana cara kerjanya

Pengendalian proses di lingkungan berisiko tinggi memerlukan mekanisme anti-gagal tanpa kompromi dan waktu henti minimum yang mutlak. Operator tidak mampu menanggung penurunan tekanan mendadak atau kebocoran berbahaya. Mereka memerlukan keandalan mutlak ketika sistem dijalankan sepanjang waktu. Kami mengandalkan kontrol aliran industri untuk melindungi personel. Sistem ini juga mencegah kegagalan lingkungan yang membawa bencana. berfungsi Katup bola pneumatik kerja tunggal entri atas sebagai solusi rekayasa. Ini melindungi jalur proses berkelanjutan dan loop keselamatan kritis. Para insinyur sangat menentukannya untuk sistem perpipaan yang dilas. Ini memberikan pemadaman yang andal ketika listrik fasilitas tiba-tiba mati. Konfigurasi ini menggabungkan isolasi seperempat putaran yang cepat, keamanan pegas otomatis, dan akses struktural tanpa hambatan. Anda akan mengetahui bagaimana arsitektur internalnya memastikan respons cepat selama keadaan darurat. Kami akan mengeksplorasi tantangan instalasi praktis. Kami akan memeriksa persyaratan metalurgi yang ketat untuk lingkungan yang sangat dingin. Terakhir, kami akan memberikan kerangka pengadaan strategis untuk membantu keputusan teknis Anda.

Poin Penting

• Pengoperasian Gagal-Aman: Aktuator aksi tunggal memanfaatkan udara bertekanan untuk penggerak dan pegas mekanis untuk pengembalian otomatis yang andal ke kondisi aman jika terjadi kehilangan daya atau udara.

• Servis Tanpa Pembongkaran: Desain katup masuk atas berfungsi sebagai katup pemeliharaan in-line, memungkinkan penggantian komponen internal tanpa melepas badan katup dari jaringan pipa.

• Siap untuk Lingkungan yang Keras: Jika ditetapkan sebagai katup suhu rendah LF2 (ASTM A350 LF2), rakitan ini dapat diandalkan untuk menahan aplikasi industri suhu rendah ekstrem hingga -46°C.

• Belanja Modal Awal Lebih Tinggi, Operasional Lebih Rendah: Meskipun pengadaannya lebih mahal dibandingkan alternatif masuk sampingan, penghematan siklus hidup dalam tenaga kerja pemeliharaan dan meminimalkan waktu henti membenarkan investasi pada aplikasi-aplikasi penting.

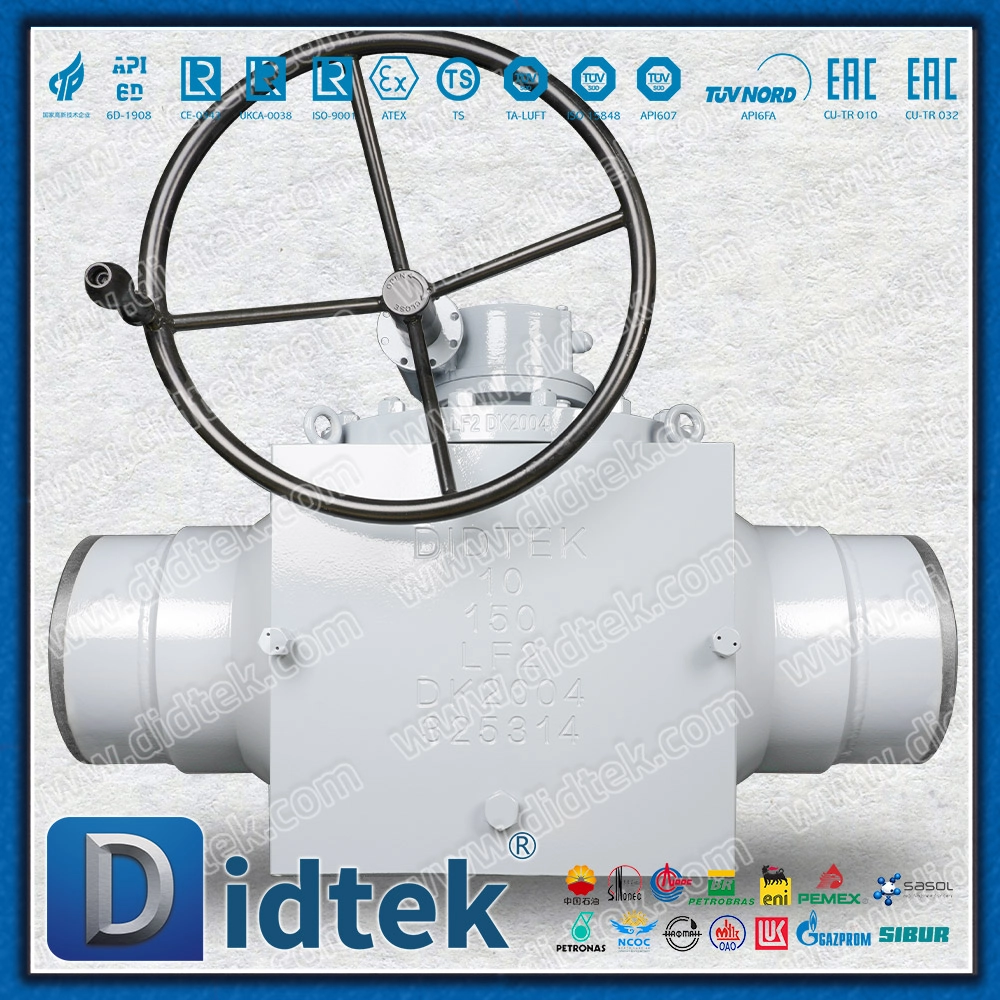

Kerusakan Arsitektur Katup Bola Pneumatik Bertindak Tunggal Entri Atas

Struktur bodi katup masuk atas menggunakan bodi cor atau tempa satu bagian yang kompleks. Ini fitur kap atas yang dibaut dengan kuat. Tata letak ini mengakomodasi akses internal penuh. Teknisi dapat menjangkau bola, tempat duduk, dan membendung dengan mudah. Anda tidak perlu melepas badan utama dari pipa utama. Kekakuan struktural ini mencegah gaya lentur pipa mendistorsi rongga internal. Desain bodi terpisah standar tidak memiliki kekuatan struktural yang melekat.

Aktuator pneumatik kerja tunggal menyediakan tenaga penggerak utama. Biasanya menggunakan mekanisme rack-and-pinion atau scotch yoke. Aktuator rack-and-pinion menawarkan kurva torsi linier. Ini memberikan kekuatan yang konsisten di seluruh rotasi. Desain Scotch yoke paling cocok untuk aplikasi torsi tinggi. Mereka memberikan kekuatan maksimal pada awal dan akhir pukulan. Mereka ideal untuk menggeser komponen bola besar di bawah tekanan tinggi.

Sistem ini beroperasi berdasarkan prinsip udara-ke-langkah dan pegas-ke-kembali yang ketat. Udara terkompresi mengisi ruang aktuator internal. Ini mendorong ketegangan pegas mekanis yang berat. Tindakan ini membuka atau menutup jalur proses. Ventilasi udara menyebabkan mata air mengembang. Mereka segera memaksa perangkat kembali ke posisi defaultnya. Operator mengonfigurasikan ini sebagai Fail-Open atau Fail-Closed. Konfigurasi Fail-Closed memblokir bahan kimia berbahaya selama keadaan darurat. Konfigurasi Fail-Open memungkinkan lonjakan tekanan berbahaya keluar dengan aman.

Mekanisme bola seperempat putaran melengkapi perakitan internal. Ini memberikan penghentian yang ketat terhadap tekanan pipa yang sangat besar. Sistem dengan mudah mencapai tingkat kebocoran Kelas V atau VI. Anda mendapatkan karakteristik waktu respons cepat dari katup bola pneumatik tugas berat . Ini mengisolasi aliran berbahaya hanya dalam hitungan milidetik.

Keuntungan Operasional: Menggunakan Katup Pemeliharaan In-Line

Masalah Bisnis: Memotong katup yang dilas dari pipa menyebabkan hilangnya pendapatan yang tidak dapat diterima. Perawatan standar memerlukan pengurasan saluran dan penggilingan fisik las. Menutup seluruh bagian pabrik untuk penggantian kursi rutin akan sangat mengganggu jadwal produksi. Fasilitas-fasilitas mengalami kerugian ribuan dolar selama pemadaman yang berkepanjangan dan berantakan ini. Katup bergelang dipasang ke dalam pipa, namun menimbulkan potensi jalur kebocoran. Jalur kimia beracun mewajibkan sambungan las untuk mencegah bencana lingkungan.

Solusinya: Geometri katup tertentu menghilangkan ekstraksi yang mahal ini sepenuhnya. Konfigurasi entri atas memungkinkan teknisi membuka baut kap mesin dengan mudah. Anda dapat menarik trunnion internal atau kartrid bola mengambang secara vertikal. Kulit luarnya tetap dilas secara permanen ke pipa. Ini berfungsi sempurna sebagai katup pemeliharaan in-line . Kru kecil dapat mengganti kursi dan segel dalam hitungan jam, bukan hari.

Realitas & Risiko Penerapan (Pengalaman):

Penerapan di dunia nyata memerlukan perencanaan logistik yang cermat. Anda harus mengevaluasi ruang fisik di sekitar jaringan perpipaan.

1. Jarak Bebas dari Atas: Tata letak pabrik harus memperhitungkan ruang vertikal yang besar. Anda memerlukan ruang untuk mengangkat kap mesin, bola, dan rakitan aktuator dengan aman. Rak perpipaan di atas sering kali membatasi pergerakan ke atas ini.

2. Batasan Berat: Ukuran lubang yang besar memerlukan pengangkatan yang berat. Kartrid internal sering kali memiliki berat ratusan pon. Peralatan pengangkat wajib digunakan untuk ekstraksi yang aman. Anda harus memperhitungkan akses derek permanen ke dalam protokol pemeliharaan rutin Anda.

3. Perakitan Kembali yang Presisi: Sangat penting untuk mengencangkan baut kap mesin sesuai spesifikasi OEM. Ketegangan yang tepat mencegah emisi buronan selama pengoperasian. Pabrik penyulingan menghadapi denda berat karena membocorkan senyawa organik yang mudah menguap. Kami merekomendasikan untuk mengikuti panduan kalibrasi dengan ketat. Baut yang tidak rata akan menyebabkan kebocoran flensa yang berbahaya.

Keandalan Gagal-Aman: Menentukan Katup Bola Bertindak Tunggal

Pertimbangan Tingkat Integritas Keselamatan (SIL) menentukan pilihan komponen secara ketat. Fasilitas menargetkan peringkat SIL 2 atau SIL 3 untuk loop kritis. Loop penghentian darurat kritis (ESD) mengamanatkan aktuator pegas kembali. Mereka secara drastis mengungguli alternatif tindakan ganda ketika terjadi pemadaman listrik yang tidak terduga. bergantung Katup bola kerja tunggal sepenuhnya pada energi mekanik yang tersimpan. Tidak memerlukan daya listrik eksternal atau udara instrumen untuk menutup dengan aman. Mode kegagalan yang dapat diprediksi ini meningkatkan peringkat SIL sistem secara keseluruhan.

Rekayasa Margin Torsi (Keahlian):

Pengukuran aktuator memerlukan perhitungan matematis yang tepat. Anda tidak dapat menebak gaya yang dibutuhkan. Penentuan ukuran berarti menghitung torsi 'ujung udara' secara akurat. Gaya ini mengatasi gesekan awal yang memisahkan diri. Anda juga harus menghitung torsi 'akhir pegas'. Ini memastikan tempat duduk yang tepat terhadap tekanan diferensial maksimum. Insinyur biasanya menerapkan faktor keamanan 25% hingga 30% untuk memperhitungkan variabel yang tidak terduga.

Risiko yang Diketahui: Kelelahan pegas pada akhirnya menurunkan waktu respons anti-gagal. Pegas mekanis kehilangan tegangannya setelah ribuan siklus. Kontaminasi pasokan udara pneumatik menimbulkan kelembapan dan partikulat. Udara basah menyebabkan karat pada dinding bagian dalam silinder dengan cepat. Regulator dan filter adalah aksesori yang tidak bisa dinegosiasikan. Mereka melindungi silinder internal yang halus dari serpihan yang merusak.

Analisis Fase Torsi Aktuator

Pemilihan Bahan: Kapan Menentukan Katup Suhu Rendah LF2

Persyaratan Metalurgi menentukan keselamatan di lingkungan pemrosesan yang ekstrem. Baja karbon standar menjadi sangat rapuh pada suhu di bawah nol. Itu hancur di bawah tekanan mekanis normal. ASTM A350 LF2 berdiri sebagai standar industri wajib. Baja karbon suhu rendah (LTCS) ini memerlukan pengujian benturan yang ketat. Teknisi menggunakan uji Charpy V-notch pada suhu -46°C. Sebuah pendulum berat menumbuk sampel logam berlekuk. Insinyur mengukur energi yang diserap selama patah tulang. Bahan LF2 menyerap energi yang cukup pada -46°C. Menentukan katup suhu rendah LF2 memastikan integritas struktural dan mencegah patah tulang rapuh yang parah.

Lensa Aplikasi (Kewenangan):

Banyak industri global menuntut metalurgi khusus ini untuk mempertahankan operasi yang aman.

• Pemrosesan gas midstream sangat bergantung pada material keras ini. Gas yang mengembang menyebabkan pendinginan lokal yang cepat di dalam pipa.

• Kereta pencairan LNG memerlukan toleransi suhu dingin ekstrem secara terus-menerus. Gas alam cair mengalir pada suhu kriogenik.

• Kilang di iklim dingin menentukan LF2 untuk menangani cuaca dingin. Instalasi di utara terus-menerus menghadapi kondisi musim dingin yang brutal.

Pemeriksaan Kepatuhan: Pastikan komponen elastomer cocok dengan logam di sekitarnya. Kursi, cincin-O, dan segel aktuator harus memiliki peringkat suhu rendah yang sama. Karet standar mengeras dalam cuaca dingin. Ini kehilangan elastisitas seluruhnya. Hal ini menyebabkan kebocoran bypass yang berbahaya atau kegagalan aktuasi total. Kami selalu memverifikasi bahan segel sebelum pemasangan. Kursi polimer dapat menangani suhu dingin ekstrem dengan andal.

Kerangka Keputusan: Mengevaluasi dan Memilih Pengadaan

Anda memerlukan kriteria yang jelas saat memilih komponen kontrol aliran. Insinyur harus mempertimbangkan biaya awal dibandingkan umur panjang operasional.

Entri Atas vs. Entri Samping (Badan Terpisah):

Pilih katup masuk atas hanya dalam kondisi tertentu. Gunakan saat unit telah dilas dengan aman pada tempatnya. Sambungan las butt dan las soket membuat pelepasan standar tidak mungkin dilakukan. Pilih desain ini bila biaya drainase saluran melebihi premi katup. Katup masuk samping berflensa standar berfungsi lebih baik untuk saluran utilitas yang mudah diakses.

Akting Tunggal vs. Akting Ganda:

Pilih mekanisme tindakan tunggal jika kode keselamatan menuntut posisi aman dari kegagalan yang pasti. Standar seperti API 6D dan IEC 61508 sering kali mewajibkan tindakan pengembalian pegas. Aktuator akting ganda tidak memiliki pengaman kegagalan mekanis. Mereka tetap berada di posisi terakhirnya jika udara bertekanan gagal. Anda tidak dapat menggunakannya dalam loop ESD yang kritis.

Kriteria Evaluasi Vendor (Kepercayaan):

Jaga agar pemasok Anda mematuhi standar teknik yang ketat sebelum membeli.

• Minta bagan ukuran aktuator yang transparan. Mereka harus memperhitungkan gesekan material kursi pada suhu pengoperasian minimum. Suhu dingin meningkatkan kebutuhan torsi secara signifikan.

• Verifikasi sertifikasi tahan api API 607 ​​atau API 6FA. Anda memerlukan sertifikat untuk paket otomatis yang lengkap. Sertifikasi katup batang telanjang saja tidak cukup. Api menghancurkan segel lunak dengan cepat.

• Minta gambar dimensi detail lebih awal. Anda memerlukan pengukuran jarak atas yang tepat untuk teknisi struktur Anda.

Tindakan Langkah Berikutnya: Segera konsultasikan dengan teknisi aplikasi. Hitung penurunan tekanan diferensial yang tepat. Tentukan faktor keamanan aktuator Anda sebelum meminta penawaran. Mereka akan membantu Anda menyelesaikan dimensi aktuator secara akurat.

Kesimpulan

Katup bola pneumatik kerja tunggal entri atas berfungsi sebagai aset yang sangat terspesialisasi. Para insinyur merancangnya agar tahan lama dan aman di lingkungan yang keras. Ini tahan terhadap tuntutan operasional yang keras secara konsisten. Perencanaan ukuran dan dimensi awal memerlukan fokus teknik yang ketat. Anda harus menghitung torsi dan jarak bebas vertikal dengan sempurna. Namun, manfaat jangka panjang dari efisiensi pemeliharaan tidak ada bandingannya. Anda sepenuhnya menghilangkan pemotongan pipa yang mahal. Keamanan proses mencapai tingkatan baru dengan mekanisme pegas balik yang andal.

Lakukan langkah-langkah berikut untuk mengoptimalkan sistem kontrol cairan Anda:

• Audit bagian pipa las Anda saat ini untuk mengetahui adanya hambatan perawatan yang parah.

• Kirimkan parameter proses persis Anda ke vendor khusus.

• Identifikasi status aman-gagal ketat yang diperlukan untuk loop pematian darurat Anda.

• Minta ukuran katup dan spesifikasi material yang tepat berdasarkan lingkungan pengoperasian Anda.

Pertanyaan Umum

T: Dapatkah katup bola pneumatik kerja ganda diubah menjadi katup bola kerja tunggal?

J: Ya, banyak aktuator pneumatik modular memungkinkan pemasangan kartrid pegas di lapangan, meskipun keluaran torsi akan berkurang secara signifikan, sehingga memerlukan kalibrasi ulang faktor keamanan.

T: Mengapa katup masuk atas lebih mahal daripada katup bola dua bagian standar?

J: Katup masuk atas memerlukan bodi cor atau tempa satu bagian yang kompleks, mekanisme retensi internal khusus untuk menahan kursi di bawah tekanan, dan toleransi pemesinan yang lebih ketat.

T: Berapakah posisi gagal standar untuk katup bola kerja tunggal?

J: Itu tergantung pada desain proses. 'Fail-Closed' (FC) umum digunakan untuk mengisolasi media berbahaya, sedangkan 'Fail-Open' (FO) digunakan untuk saluran pendingin atau sistem pelepas tekanan.
