Katup bola perunggu aluminium laut: aplikasi sistem air laut

Lingkungan air laut menghadirkan tantangan korosi dan biofouling yang disebabkan oleh klorida. Mereka dengan cepat mendegradasi komponen karbon atau baja tahan karat standar. Anda menghadapi kenyataan operasional yang sulit ketika memelihara infrastruktur maritim. Memilih bahan yang tepat mencegah kegagalan sistem yang fatal. Kami mengevaluasi aluminium perunggu sebagai bahan dasar yang optimal untuk isolasi dan pengendalian air laut yang kritis. Fokus kami meliputi konfigurasi struktural, aktuasi, dan kepatuhan.

Panduan ini memberikan kerangka kerja yang jelas dan netral terhadap vendor bagi para insinyur kelautan dan manajer pengadaan. Anda akan mempelajari cara menentukan, mengevaluasi, dan mencari sumber katup yang kuat ini. Kami membahas pertimbangan penting untuk proyek pembuatan kapal baru dan retrofit anjungan lepas pantai. pemasangan katup bola perunggu aluminium laut secara signifikan mengurangi waktu henti yang tidak direncanakan. Kami akan membedah ambang batas teknis tertentu untuk membantu Anda membuat keputusan pengadaan yang tepat. Anda akan mengoptimalkan keamanan sistem dan memastikan kepatuhan mutlak.

Poin Penting

• Keunggulan Material: Perunggu nikel-aluminium (khususnya paduan C95800) secara efektif tahan terhadap lubang, korosi celah, dan kavitasi dalam aplikasi air laut berkecepatan tinggi.

• Penyelarasan Struktural: Tekanan sistem dan ukuran lubang harus menentukan pilihan antara desain mengambang dan katup trunnion aluminium perunggu.

• Integrasi Gagal-Aman: Pemasangan yang tepat dengan aktuator katup pneumatik kerja tunggal memastikan keamanan sistem yang penting selama kehilangan daya di lepas pantai.

• Kepatuhan Terverifikasi: Pengadaan harus mewajibkan persetujuan lembaga klasifikasi (misalnya, DNV, ABS) dan laporan pengujian bahan bersertifikat (EN 10204 3.1/3.2) untuk memastikan validitas tingkat kelautan.

Kasus Bisnis untuk C95800: Mitigasi Korosi Air Laut

Pembuat kapal sering kali menggunakan kuningan standar atau perunggu dasar untuk jalur utilitas. Pendekatan ini menimbulkan risiko yang signifikan. Kuningan standar sangat menderita akibat dezincifikasi. Seng keluar dari matriks paduan. Tembaga yang tersisa menjadi sangat berpori dan rapuh. Perunggu dasar tidak memiliki kekuatan tarik yang diperlukan untuk penanganan cairan laut bertekanan tinggi. Mereka melengkung di bawah tekanan mekanis. Kompromi material ini menyebabkan kegagalan dini. Hal ini menyebabkan siklus penggantian yang sering dan mengganggu jadwal kapal.

Menentukan katup bola C95800 menggeser pengoperasian Anda ke garis dasar yang jauh lebih aman. Paduan nikel-aluminium perunggu khusus ini memiliki komposisi kimia yang unggul. Ini menggabungkan tembaga, aluminium, nikel, dan besi. Campuran unik ini membentuk lapisan alumina pelindung pada permukaan logam. Film ini bertindak sebagai penghalang penyembuhan diri terhadap klorida yang agresif. Ini secara aktif mencegah korosi lubang dan celah.

Mengganti unit dengan kualitas lebih rendah setiap dua hingga tiga tahun akan menyebabkan kapal mengalami waktu henti yang tidak dapat diterima. Intervensi yang sering dilakukan meningkatkan permintaan tenaga kerja dan risiko operasional. Sebaliknya, katup bola air laut khusus yang dibuat dari perunggu nikel-aluminium dengan mudah mencapai masa operasional 15 tahun. Anda menghilangkan siklus pemeliharaan berulang. Paduan ini mempertahankan integritas aliran bahkan selama periode stagnasi yang berkepanjangan.

Anda harus mencocokkan materi dengan zona penempatan yang tepat. C95800 unggul dalam sistem pengelolaan air balas. Ia bekerja dengan sempurna dalam selip desalinasi osmosis balik. Anda juga akan menganggapnya penting untuk sistem pendingin mesin utama. Aplikasi ini memaparkan logam pada air garam berkecepatan tinggi dan suhu yang bervariasi. Paduan ini menahan kerusakan kavitasi secara efektif.

Tinjauan Dasar Ketahanan Material

Evaluasi Struktural: Katup Trunnion Perunggu Mengambang vs. Aluminium

Kimia material hanya menyelesaikan separuh persamaan teknik. Struktur mekanis menentukan keandalan operasional. Anda harus menetapkan ambang batas teknis yang jelas untuk jaringan perpipaan Anda. Torsi pengoperasian menjadi kendala besar seiring bertambahnya ukuran lubang. Desain bola mengambang mengandalkan tekanan hulu untuk mendorong bola ke dudukan hilir. Gesekan ini menuntut gaya rotasi yang sangat besar dengan diameter yang lebih besar. Hal ini membuat desain terapung menjadi tidak efisien dan rentan terhadap keausan kursi yang cepat.

Anda harus menetapkan aturan ketat untuk skalabilitas desain. Ikuti kriteria bernomor berikut saat mengevaluasi geometri:

1. Hitung tekanan diferensial maksimum di seluruh pipa.

2. Tentukan laju aliran kontinu dan nilai potensi guncangan hidrodinamik.

3. Evaluasi ruang yang tersedia untuk jejak aktuasi di ruang mesin yang sempit.

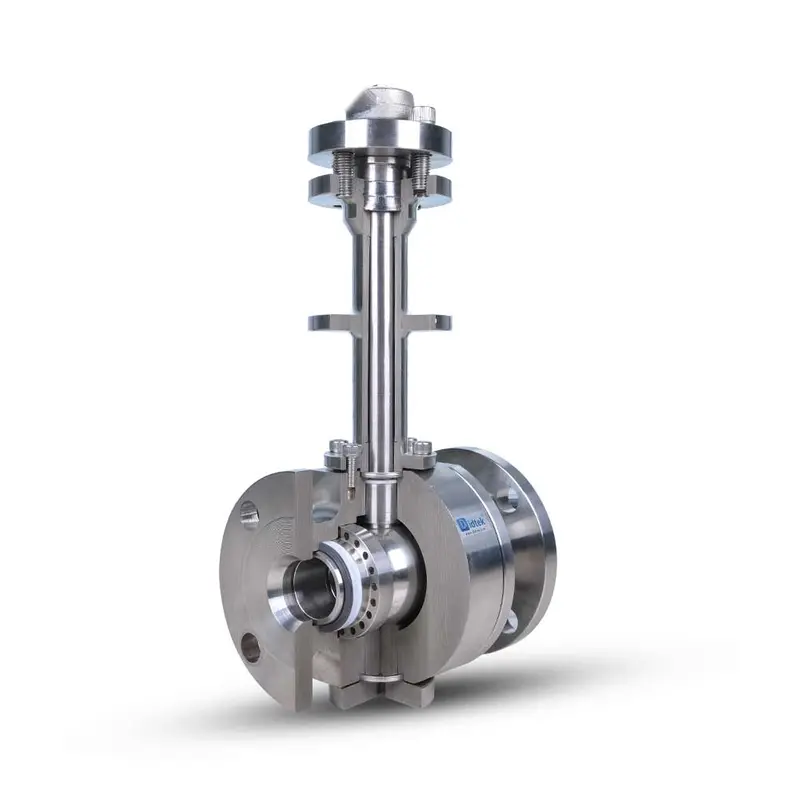

Tentukan katup trunnion perunggu aluminium untuk aplikasi yang menuntut. Desain Trunnion menampilkan bola yang ditambatkan secara mekanis. Batang atas dan bawah menyerap tekanan garis. Kursinya malah bergerak ke arah bola. Pengaturan ini secara drastis menurunkan torsi pengoperasian. Gunakan model trunnion untuk rating tekanan tinggi yang berkisar dari Kelas 300 hingga Kelas 1500. Model ini wajib digunakan untuk sistem perpipaan lubang besar. Setiap garis di atas empat inci memerlukan manajemen aliran yang stabil dan berkelanjutan. Geometri trunnion mencegah keausan jok yang tidak merata. Ini mempertahankan integritas penyegelan dua arah dengan sempurna. Mekanismenya dengan mudah menahan beban hidrodinamik laut yang berfluktuasi.

Cadangan desain mengambang untuk ceruk tertentu. Tentukan untuk saluran bertekanan rendah. Mereka bekerja dengan baik di jaringan utilitas berdiameter lebih kecil. Unit terapung memprioritaskan tapak yang kompak. Mereka menyederhanakan rutinitas pemeliharaan pada sistem sekunder. Anda menjamin efisiensi biaya tanpa mengorbankan integritas material. Pastikan saja tekanan pengoperasian tidak pernah melebihi ambang batas dudukan empuk.

Praktik Terbaik untuk Seleksi Struktural

• Selalu konsultasikan grafik torsi sebelum mengukur aktuator untuk konfigurasi mengambang.

• Pasang model trunnion saat menangani cairan dengan getaran tinggi.

• Verifikasi kompatibilitas bahan kursi di samping bodi perunggu.

Integrasi Sistem Aktuasi dan Kontrol

Ruang mesin kapal modern memerlukan otomatisasi tingkat lanjut. Platform lepas pantai memerlukan kemampuan operasi jarak jauh yang kuat. Jumlah awak kapal terus menyusut di industri maritim. Ruang kendali terpusat kini mengelola ratusan jalur cairan yang terisolasi. Anda tidak bisa sepenuhnya mengandalkan handwheel manual. Strategi aktuasi Anda harus sesuai dengan ketahanan badan katup.

Kontrol pneumatik mendominasi lingkungan lepas pantai. Konfigurasi memberikan katup pneumatik kerja tunggal margin keamanan tertinggi. Itu bergantung pada logika operasional yang aman dari kegagalan. Udara terkompresi membuka atau menutup mekanisme. Pegas internal tugas berat membalikkan aksi jika tekanan udara turun. Fungsi pegas kembali ini terbukti penting untuk sistem pematian darurat (ESD). Ini memaksa saluran ke posisi aman yang telah ditentukan selama listrik padam total. Anda mengurangi risiko banjir secara instan.

Rumah aktuator menghadapi atmosfer korosif yang sama seperti pipa. Aktuator aluminium standar cepat rusak karena semprotan garam. Anda harus menentukan rumah tahan korosi. Penutup berlapis epoksi menawarkan pertahanan yang kuat. Rumah baja tahan karat memberikan umur panjang terbaik. Mereka sangat cocok dengan siklus hidup dasar aluminium perunggu.

Metode aktuasi alternatif memerlukan evaluasi yang ketat. Aktuator listrik memerlukan ketahanan cuaca yang kuat. Pastikan perangkat tersebut memiliki peringkat perlindungan masuknya IP67 atau IP68. Instalasi terendam memerlukan penutup IP68 untuk bertahan terhadap tekanan hidrostatik. Aktuator hidraulik menawarkan torsi yang sangat besar untuk ukuran lubang yang besar. Mereka memerlukan unit tenaga fluida yang kompleks. Jaga agar saluran hidrolik terlindung dengan baik dari kondisi cuaca buruk di dek.

Memverifikasi "Katup Kelas Laut": Kepatuhan dan Standar Pengujian

Klaim pemasaran tidak menjamin kelangsungan hidup di lautan. Kepercayaan memerlukan verifikasi yang ketat. Anda harus meminta bukti resmi. Sebuah komponen hanya memenuhi syarat sebagai katup kelas kelautan jika dokumentasi membuktikannya. Tim pengadaan harus menerapkan standar kepatuhan yang ketat. Melewatkan pemeriksaan sertifikasi akan membuat proyek Anda menghadapi tanggung jawab yang sangat besar.

Mandat persetujuan jenis masyarakat klasifikasi. Otoritas terkemuka memvalidasi integritas desain. Carilah prangko dari ABS (American Bureau of Shipping). Verifikasi sertifikat dari DNV, Lloyd"s Register, atau Bureau Veritas. Persetujuan ini memastikan bahwa desain tersebut tahan terhadap getaran dan tekanan laut tertentu. Jika Anda beroperasi di lingkungan lepas pantai yang keras, verifikasi kepatuhan NACE MR0175 / ISO 15156. Standar ini memastikan paduan tersebut tahan terhadap retak tegangan sulfida di zona gas asam.

Tes Penerimaan Pabrik (FAT) yang Penting menentukan kinerja aktual. Memerlukan pengujian bodi dan dudukan hidrostatis bertekanan tinggi. Ikuti parameter API 598 atau ISO 5208. Uji cangkang membuktikan pengecoran tidak mengandung porositas mikro. Uji dudukan memastikan tidak ada kebocoran pada tekanan terukur maksimum.

Jangan pernah melewatkan Identifikasi Material Positif (PMI). Pabrikan menggunakan alat analisa fluoresensi sinar-X (XRF) untuk pengujian ini. PMI menjamin komposisi paduan yang tepat sesuai dengan standar ASTM B148. Hal ini membuktikan adanya rasio nikel dan aluminium yang dibutuhkan. Kontrol paduan yang ketat mencegah korosi galvanik yang cepat saat Anda mengintegrasikan unit dengan pipa kapal yang ada.

Kesalahan Umum dalam Verifikasi

• Menerima sertifikat bahan generik sebagai pengganti laporan EN 10204 3.1/3.2.

• Gagal menguji kursi dua arah dari kedua arah selama FAT.

• Mengabaikan nomor jejak panas yang tertera pada badan katup.

Logika Pengadaan: Cara Memilih Pemasok dan Meminta Penawaran

Menerjemahkan spesifikasi teknis ke dalam realitas komersial memerlukan strategi. Anda harus menentukan kriteria keberhasilan yang jelas. Evaluasi waktu tunggu dengan hati-hati. Menilai kemampuan pengecoran dan metode pengecorannya. Selidiki struktur dukungan purna jual pemasok. Vendor yang andal bertindak sebagai mitra teknik, bukan sekadar broker logam.

Permintaan Penawaran Anda (RFQ) menentukan kualitas proposal yang Anda terima. RFQ yang tidak jelas menghasilkan penetapan harga yang tidak akurat. Susun RFQ Anda dengan cermat. Gunakan daftar periksa berikut untuk mengunci variabel:

• Tentukan dengan jelas persyaratan paduan yang tepat (misalnya, ASTM B148 C95800).

• Tentukan desain spesifik, ukuran, dan kelas tekanan operasional.

• Detail koneksi akhir secara eksplisit. Format flensa, wafer, atau lug harus sesuai dengan standar perpipaan kelautan seperti JIS, DIN, atau ANSI.

• Memperjelas persyaratan aktuasi dengan sempurna (misalnya, logika udara-ke-buka, logika gagal-tutup).

Waspadai tanda bahaya langsung selama proses penawaran. Mendiskualifikasi produsen yang tidak bersedia memberikan Laporan Uji Material (MTR) bersertifikat. Kurangnya ketertelusuran menunjukkan pengendalian kualitas yang buruk. Bersikaplah sangat curiga terhadap waktu tunggu yang pendek dan tidak normal. Pengecoran perunggu tugas berat memerlukan fase pendinginan dan pemesinan yang presisi. Janji pengiriman yang tidak realistis sering kali menunjukkan casting yang dialihdayakan dan tidak diverifikasi. Mereka melewati inspeksi metalurgi yang penting. Lindungi kapal Anda dengan memprioritaskan pengecoran logam yang terverifikasi.

Kesimpulan

Memilih komponen yang tepat akan melindungi kru dan kargo Anda. Ini merupakan investasi langsung dalam keselamatan kapal. Hal ini menjamin kelangsungan operasional selama beberapa dekade. Perunggu nikel-aluminium bertahan lebih lama dari logam konvensional di lingkungan air garam yang sangat korosif. Anda menghilangkan risiko kegagalan isolasi pipa secara tiba-tiba.

Selalu selaraskan geometri internal dengan realitas operasional Anda. Cocokkan desain trunnion atau desain terapung dengan dinamika fluida spesifik jaringan air laut target Anda. Pasangkan keduanya dengan metode aktuasi anti-gagal yang disesuaikan dengan batas redundansi daya Anda.

Ambil langkah proaktif hari ini. Kirimkan diagram perpipaan dan instrumentasi (P&ID) Anda ke tim teknik ahli. Berikan persyaratan teknis Anda untuk tinjauan kemampuan yang tepat. Dapatkan penawaran harga yang akurat dan berbasis kepatuhan serta perkuat sistem fluida maritim Anda.

Pertanyaan Umum

T: Dapatkah saya menggunakan katup baja tahan karat (316L) sebagai pengganti katup aluminium perunggu untuk air laut?

J: Kami sangat menyarankan untuk tidak menggunakan 316L untuk layanan air laut berkelanjutan. Baja tahan karat standar 316L mengalami korosi celah yang parah. Air laut yang tergenang akan memecah lapisan kromium pasif dengan cepat. Klorida menyerang logam yang terbuka, menyebabkan lubang yang cepat. Paduan C95800 secara alami tahan terhadap serangan klorida ini. Ia mempertahankan film pelindung penyembuhan diri yang stabil. Ini tetap jauh lebih unggul untuk perendaman dan penanganan air laut langsung.

T: Apakah katup bola C95800 memerlukan perawatan khusus untuk mencegah korosi galvanik?

J: Membutuhkan sedikit perawatan, namun metodologi pemasangan penting. Korosi galvanik terjadi ketika logam-logam yang berbeda bergabung dalam suatu elektrolit seperti air laut. C95800 sangat cocok dipadukan dengan sistem perpipaan CuNi (tembaga-nikel). Jika Anda menyambungkannya ke logam yang sangat berbeda, Anda harus menggunakan peralatan isolasi yang tepat. Gasket isolasi flensa dan baut berlengan mencegah kontinuitas listrik. Ini menghentikan degradasi galvanik sepenuhnya.

T: Berapa waktu tunggu tipikal untuk katup trunnion aluminium perunggu dengan lubang besar?

J: Anda harus merencanakan waktu tunggu 12 hingga 16 minggu. Unit trunnion dengan lubang besar memerlukan teknik pengecoran pasir khusus. Fase pendinginan membutuhkan waktu untuk memastikan kepadatan struktural. Pembuatan komponen perunggu berukuran besar memerlukan ketelitian. Terakhir, pengujian hidro dan mendapatkan persetujuan lembaga klasifikasi (seperti DNV atau ABS) menambah waktu administratif. Selalu mulai perencanaan pengadaan jauh-jauh hari.
