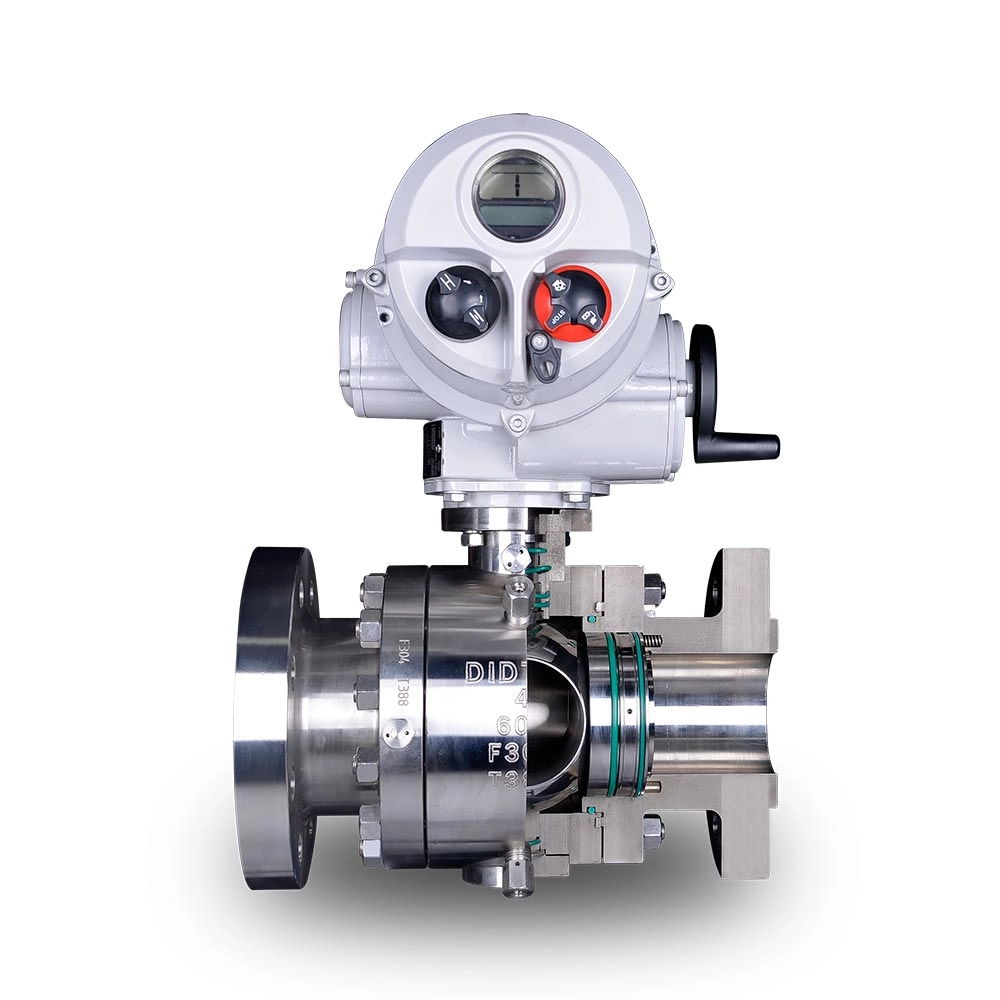

Katup bola listrik ATEX dengan dudukan MENGINTIP: tahan ledakan 200°C

Mengoperasikan katup otomatis di lingkungan berbahaya dengan media bersuhu tinggi menimbulkan ancaman ganda: risiko pengapian dan deformasi dudukan. Jika suatu komponen rusak akibat tekanan termal yang ekstrim, atmosfer yang mudah meledak dapat terbakar. Keselamatan pabrik sangat bergantung pada rekayasa yang kuat untuk mencegah kecelakaan yang membawa bencana. Sistem kontrol proses memerlukan komponen isolasi yang andal.

Katup standar dengan dudukan PTFE dapat diandalkan dalam menangani aplikasi umum namun gagal secara mekanis saat mendekati suhu 150°C–180°C, terutama pada tekanan. Di bawah siklus termal terus menerus, polimer lunak terekstrusi dan kehilangan kemampuan penyegelannya. Pengoperasian mengalami kebocoran parah, emisi berlebih, dan peningkatan waktu henti bila melampaui batas ketat ini. Kontrol cairan menjadi tidak dapat diprediksi ketika integritas polimer menurun.

Untuk aplikasi petrokimia, farmasi, dan uap bertekanan tinggi, menggabungkan aktuator listrik bersertifikasi ATEX dengan katup bola dengan dudukan PEEK memberikan solusi tingkat kepatuhan yang dapat diverifikasi untuk pengoperasian 200°C. Konfigurasi khusus ini memastikan penghentian mekanis yang kaku sekaligus berhasil mengisolasi komponen elektronik dari kerusakan termal. Anda mengamankan keselamatan pabrik dan menjaga efisiensi operasional berkelanjutan di lingkungan yang menuntut.

Poin Penting

• Keunggulan Material: Kursi PEEK (Polyether ether ketone) mempertahankan integritas struktural dan peringkat tekanan pada 200°C, mengungguli standar PTFE.

• Penyelarasan Kepatuhan: Aktuator listrik bersertifikasi ATEX harus memenuhi standar penutup Zona 1/2 atau Zona 21/22 tertentu (biasanya Ex d) untuk mencegah penyalaan area berbahaya.

• Realitas Penggerak: Kursi PEEK menghasilkan gesekan yang lebih tinggi dibandingkan PTFE, sehingga memerlukan ukuran aktuator elektrik yang disesuaikan dengan torsi untuk mencegah motor mati.

• Integritas Sistem: Kinerja tahan ledakan pada suhu 200°C memerlukan evaluasi holistik terhadap badan katup, segel batang (misalnya, grafit fleksibel), dan braket pemasangan untuk mengelola perpindahan panas.

Tantangan Teknik: Menggerakan Media Bersuhu Tinggi di Zona Berbahaya

Insinyur pabrik sering kali menghadapi hambatan operasional yang parah. Mereka harus mengotomatiskan kontrol cairan di mana gas atau debu yang mudah meledak bersinggungan langsung dengan cairan termal, uap, atau minyak panas. Lingkungan ATEX ini memerlukan kehati-hatian yang ekstrim. Ketika suhu media internal mendekati 200°C, strategi isolasi otomatis konvensional dengan cepat gagal. Persimpangan antara atmosfer yang mudah meledak dan panas ekstrem menciptakan lingkungan operasional yang sangat sulit ditoleransi. Menemukan katup bola listrik ATEX yang andal memerlukan penanganan kendala mekanis dan kelistrikan yang ketat.

Aktuator listrik standar tidak memiliki jalur api yang direkayasa. Bahan-bahan tersebut menimbulkan risiko penyalaan langsung di atmosfer yang bergejolak. Korsleting listrik internal atau percikan motor dapat langsung menyulut gas yang mudah terbakar di sekitarnya. Solusi standar tidak dapat bertahan di zona ini. Selain itu, dudukan elastomer dan polimer standar menghadapi fenomena mekanis yang dikenal sebagai "aliran dingin" atau ekstrusi termal. Panas yang hebat melembutkan bahan. Tekanan pipa yang tinggi kemudian memaksa polimer yang lunak keluar dari rongga mesinnya. Katup kehilangan segel kedap gelembungnya. Kebocoran berkembang dengan cepat. Produksi terhenti sementara kru pemeliharaan mengganti komponen yang rusak.

Anda harus menetapkan dasar yang kuat untuk sukses. Penerapan yang sukses memerlukan perakitan yang terintegrasi. Mekanika katup harus tahan terhadap siklus termal 200°C terus menerus tanpa bocor. Pada saat yang sama, elektronik aktuator harus tetap terisolasi, dingin, dan memenuhi persyaratan sepenuhnya. Mencapai keseimbangan ini mencegah penutupan pabrik yang tidak terduga. Integritas sistem bergantung pada pandangan katup, perangkat keras pemasangan, dan aktuator sebagai satu sistem termal terpadu. Anda tidak bisa begitu saja menyatukan bagian-bagian standar dan mengharapkan pengoperasian yang sukses.

MENGINTIP Kursi vs. PTFE: Mengevaluasi Katup Bola Suhu Tinggi

Ilmu material menentukan keberhasilan dalam aplikasi termal ekstrem. Mengevaluasi katup bola suhu tinggi memerlukan perbandingan rantai polimer tertentu. MENGINTIP adalah singkatan dari Polieter eter keton. Ia memiliki kekuatan tarik yang luar biasa dan titik leleh yang sangat tinggi. PTFE dan varian yang diperkuat seperti TFM berubah bentuk dengan cepat di bawah suhu panas yang ekstrim. MENGINTIP tetap terkunci kaku di tempatnya. Struktur semi-kristalnya tahan terhadap kerusakan mekanis bahkan ketika terkena tekanan termal terus menerus. Anda mendapatkan daya tahan yang luar biasa.

Dinamika Tekanan-Suhu (PT) menentukan batas operasional. Katup dengan dudukan MENGINTIP mempertahankan kurva peringkat tekanan yang relatif datar hingga 250°C. Ini dengan mudah menangani tekanan pipa yang kuat pada suhu tinggi. Peringkat PTFE turun secara eksponensial setelah melewati ambang batas 100°C. Pada suhu 200°C, PTFE menawarkan retensi tekanan yang hampir nol. Operator yang secara keliru menerapkan PTFE dalam kondisi ini akan langsung mengalami ledakan kursi.

Perbandingan Karakteristik Material

Kompatibilitas media semakin memisahkan materi-materi tersebut. MENGINTIP sangat tahan terhadap bahan kimia agresif, uap super panas, dan partikulat abrasif. Polimer lunak terdegradasi dengan cepat dalam kondisi yang keras ini. Uap yang deras menyebabkan polimer yang lebih kecil melepuh dan retak. MENGINTIP mempertahankan permukaan penyegelan yang murni. Ini unggul dalam aplikasi bubur bersuhu tinggi yang kotor.

Kita harus mengakui adanya trade-off yang penting dalam hal kepercayaan. MENGINTIP secara signifikan lebih sulit daripada bahan berketahanan standar. Pabrikan harus mengolahnya dengan toleransi yang lebih ketat untuk mendapatkan segel kedap gelembung. Selain itu, ia tidak memiliki kenyal seperti PTFE. MENGINTIP lebih mudah tergores jika serpihan keras terjebak di antara bola dan dudukan. Anda harus memasang saringan inline di bagian hulu untuk melindungi permukaan penyegelan dari terak las atau kerak pipa. Komisioning yang hati-hati melindungi investasi Anda.

Mendekripsi Persyaratan Katup dan Aktuator Bersertifikat ATEX

Kerangka peraturan mengatur setiap aspek otomatisasi area berbahaya. Directive 2014/34/EU dengan jelas mendefinisikan apa yang menjadikan suatu rakitan sebagai katup bersertifikat ATEX . Ini mengamanatkan protokol desain, pengujian, dan dokumentasi yang ketat. Produsen harus membuktikan peralatan mereka mencegah penyalaan selama pengoperasian normal dan antisipasi kondisi kesalahan. Anda tidak dapat mengandalkan modifikasi yang tidak bersertifikat.

Matriks Klasifikasi Zona mengkategorikan risiko lingkungan. Memahami matriks ini memastikan pemilihan peralatan yang tepat.

• Zona Gas (1 dan 2): Area ini mengandung uap yang mudah menguap dari petrokimia atau pelarut. Zona 1 menunjukkan seringnya adanya gas.

• Zona Debu (21 dan 22): Lingkungan ini mengatasi partikulat yang mudah terbakar seperti butiran, gula, atau debu logam.

• Penutup tahan ledakan (Keluaran d): Rumah cor berat ini mengandung percikan api internal. Mereka menggunakan jalur api mesin untuk mendinginkan gas yang keluar di bawah suhu penyalaan.

• Peningkatan keselamatan (Contoh e): Metodologi desain ini mencegah timbulnya percikan api seluruhnya melalui komponen kelistrikan khusus.

Batasan termal sangat memengaruhi pemilihan aktuator. Peringkat T-Class (Kelas Suhu) menentukan suhu permukaan maksimum yang diperbolehkan. Permukaan luar aktuator harus tetap berada di bawah titik penyalaan atmosfer berbahaya di sekitarnya. Media katup internal 200°C menimbulkan komplikasi besar. Perpindahan panas konduktif bergerak ke atas batang katup. Panas ini mengancam untuk menaikkan suhu rumah aktuator di atas batas Kelas-T. Anda harus merancang penghalang isolasi untuk mempertahankan zona termal independen.

Kerangka Spesifikasi: Mengukur Katup Bola Listrik ATEX Anda

Pengukuran torsi yang akurat memerlukan keahlian yang mendalam. Mengintegrasikan polimer kaku memerlukan penyesuaian mekanis tertentu. Karena PEEK memiliki koefisien gesekan yang lebih tinggi dibandingkan PTFE, aktuator harus bekerja lebih keras. Mengukur katup bola aktuator listrik dengan benar mencegah motor terhenti selama pengoperasian kritis.

Anda harus menerapkan pengali "torsi terpisah". Insinyur biasanya meningkatkan ukuran aktuator sebesar 30% hingga 50% untuk aplikasi MENGINTIP. Gesekan meningkat secara signifikan ketika katup tetap tertutup dalam waktu lama. Gesekan ini memerlukan lonjakan gaya rotasi awal yang kuat. Motor berukuran kecil akan menjadi terlalu panas, menyebabkan kelebihan panas internal, dan gagal membuka jalur proses. Selalu hitung torsi berdasarkan tekanan diferensial maksimum pada 200°C.

Pembuangan panas menentukan strategi pemasangan. Anda tidak dapat memasang aktuator langsung ke bantalan katup. Braket batang yang diperpanjang dan dudukan sirip pendingin mutlak diperlukan. Komponen-komponen ini menciptakan celah udara. Mereka mencegah panas media 200°C berpindah langsung ke kotak aktuator listrik dan perangkat elektronik sensitif. Aliran udara ambien alami melintasi braket ini menghilangkan energi panas secara efektif. Ini melindungi papan sirkuit dari degradasi dini.

Spesifikasi segel batang memerlukan perhatian yang sama. Cincin-O standar rusak dengan cepat.

• Komponen FKM atau Viton mengeras dan retak selama paparan terus menerus pada suhu 200°C.

• Pengemasan grafit fleksibel yang memuat langsung memberikan kontrol emisi buronan suhu tinggi yang andal.

• Mesin cuci Belleville mempertahankan gaya tekan konstan pada cincin grafit.

• Pembebanan dinamis ini mengkompensasi siklus ekspansi dan kontraksi termal.

Persyaratan kelistrikan dan fail-safe melengkapi kerangka spesifikasi. Ikuti langkah-langkah penilaian penting berikut:

1. Evaluasi input tegangan primer dengan cermat. Opsi standar mencakup 24VDC, 110VAC, atau 220VAC. Pastikan catu daya di lokasi menyediakan arus yang bersih dan tidak terputus.

2. Menilai peringkat siklus tugas. Aplikasi modulasi memerlukan motor tugas berat yang mampu melakukan penyesuaian kecil terus menerus tanpa terlalu panas.

3. Tentukan kebutuhan cadangan baterai. Kegagalan listrik di zona berbahaya memerlukan respons keselamatan segera.

4. Integrasikan modul pegas kembali. Hal ini memastikan katup gagal pada posisi aman (gagal-tertutup atau gagal-terbuka) selama kehilangan daya sepenuhnya.

Realitas Implementasi & Resiko Operasional untuk Ball Valve 200 Derajat

Penerapan di lapangan mengungkap realitas fisik yang terlewatkan selama rekayasa desktop. Risiko ekspansi termal mengancam keandalan operasional. Lonjakan suhu yang cepat menyebabkan kejutan termal yang parah. Bola baja tahan karat mengembang lebih cepat dibandingkan polimer kaku yang mengelilinginya. Hal ini menyebabkan bola terikat secara agresif pada kursi PEEK. Jika toleransi tidak dirancang dengan benar, rakitan akan terkunci rapat. Menentukan katup bola 200 derajat yang sebenarnya berarti pabrikan telah menghitung secara tepat koefisien ekspansi ini.

Protokol komisioning mencegah kegagalan dini. Siklus kering awal sangatlah penting. Operasikan katup 10 hingga 20 kali sebelum memasukkan cairan. Anda harus melakukan pengujian torsi secara hati-hati. Verifikasi integritas jalur api pada penutup aktuator. Pastikan semua baut memenuhi spesifikasi torsi yang tepat. Lakukan pemeriksaan ini sebelum memasukkan media langsung 200°C ke dalam pipa. Langkah ini yang terburu-buru sering kali merusak segel internal secara permanen.

Siklus pemeliharaan berbeda secara signifikan dari aplikasi standar. menawarkan Katup bola dudukan MENGINTIP umur yang sangat panjang. Namun pengepakan batang memerlukan perhatian rutin. Siklus termal yang berat melemahkan kelenjar pengepakan standar seiring waktu. Soroti indikator pemeliharaan prediktif sejak dini. Pantau lonjakan arus motor menggunakan sistem kontrol terdistribusi (DCS). Peningkatan arus listrik yang tiba-tiba menunjukkan peningkatan gesekan katup. Ini berfungsi sebagai tanda peringatan dini sebelum terjadi pengikatan bencana. Penyesuaian preventif menghemat waktu henti yang sangat besar.

Kesimpulan

Memilih solusi isolasi otomatis yang tepat memerlukan logika yang disiplin. Menentukan rakitan tugas berat ini memerlukan pemeriksaan tiga elemen berbeda secara bersamaan. Pertama, verifikasi sertifikasi ATEX spesifik motor. Kedua, teliti kurva PT yang ketat pada badan katup yang duduk MENGINTIP. Ketiga, pastikan ada isolasi termal yang memadai dalam kit pemasangan yang diperluas. Hilangnya satu elemen pun akan membahayakan keseluruhan instalasi.

Pemeriksaan vendor yang ketat melindungi fasilitas Anda. Sarankan pembeli untuk meminta gambar perakitan lengkap sebelum membeli. Mintalah sertifikat ATEX untuk model aktuator persis seperti yang dikutip. Mewajibkan laporan pengujian material bersertifikat (MTR) untuk badan katup dan dudukan internal. Transparansi dari produsen menunjukkan protokol kendali mutu yang kuat.

Ambil tindakan tegas. Konsultasikan segera dengan tim spesialis teknik katup. Minta mereka untuk menjalankan penghitungan torsi yang tepat berdasarkan media spesifik Anda. Minta mereka melakukan pemeriksaan kompatibilitas lingkungan secara menyeluruh untuk sistem perpipaan Anda. Rekayasa yang tepat di awal menghilangkan risiko area berbahaya secara permanen.

Pertanyaan Umum

T: Mengapa saya tidak bisa menggunakan katup dudukan logam standar sebagai pengganti katup bola dudukan PEEK untuk suhu 200°C?

J: Kursi logam mampu menangani panas tinggi dengan sangat baik tetapi harganya jauh lebih mahal. Mereka memerlukan torsi pengoperasian yang jauh lebih tinggi untuk digerakkan. Selain itu, jok logam umumnya hanya mencapai tingkat kebocoran Kelas V. MENGINTIP dengan mudah mencapai penyegelan Kelas VI (kedap gelembung). Anda mendapatkan isolasi yang unggul dengan biaya awal yang lebih rendah dan memerlukan lebih sedikit daya listrik untuk beroperasi.

T: Apakah media 200°C mempengaruhi rating ATEX aktuator listrik?

J: Ya, hal ini sangat mempengaruhi keselamatan jika panas berpindah ke batang. Braket penahan termal yang tepat mutlak diperlukan. Mereka memastikan suhu permukaan sekitar aktuator tetap berada dalam batas bersertifikat ATEX. Biasanya, aktuator listrik standar harus beroperasi secara ketat di lingkungan sekitar -20°C dan +60°C.

T: Apakah aktuator listrik ATEX tersedia dalam kontrol modulasi (proporsional)?

J: Ya, tersedia secara luas. Aktuator ATEX dengan mudah mengintegrasikan positioner 4-20mA untuk kontrol aliran yang presisi. Namun, kursi PEEK standar utamanya melayani aplikasi isolasi hidup/mati. Jika proses Anda memerlukan modulasi berkelanjutan, para ahli sangat merekomendasikan desain bola V-port. Mereka mencegah erosi dudukan yang cepat dan memastikan karakteristik kontrol aliran linier.
