Katup bola API 6D DIB-1 DIB-2: cara memilih minyak dan gas

Menentukan katup isolasi pipa memerlukan keseimbangan antara mandat keselamatan yang ketat dengan realitas operasional manajemen tekanan rongga. Anda harus mengontrol cairan bertekanan tinggi secara akurat untuk melindungi personel dan infrastruktur. Keandalan sistem sangat bergantung pada pemilihan konfigurasi tempat duduk yang tepat untuk kondisi perpipaan spesifik Anda. Kesalahpahaman terhadap perbedaan struktural yang halus antara konfigurasi DIB-1 dan DIB-2 sering kali menyebabkan spesifikasi berlebih, pengikatan termal, atau kegagalan dudukan kritis dalam skenario tekanan tinggi. Insinyur sering kali tidak menyelaraskan mekanisme tempat duduk dengan risiko ekspansi termal fluida. Kebingungan ini membahayakan integritas sistem dan kepatuhan terhadap peraturan. Kami memberikan rincian teknis tentang cara mengevaluasi media pipa, arah aliran, dan persyaratan pelepas tekanan. Anda akan belajar mengevaluasi parameter termal secara akurat dan memetakannya langsung ke struktur katup fisik. Panduan ini akan membantu Anda memilih yang tepat katup bola DIB-1 DIB-2 untuk aplikasi spesifik Anda. Baca terus untuk mengetahui perbedaan penting katup minyak dan gas ini.

Poin Penting

• DIB-1 (Dua arah): Menggunakan dua kursi Double Piston Effect (DPE). Memberikan isolasi ganda asli dari kedua arah namun secara inheren memerangkap tekanan rongga, sehingga memerlukan sistem pelepas tekanan eksternal untuk media cair.

• DIB-2 (Uni-arah): Menggunakan satu dudukan Single Piston Effect (SPE) dan satu dudukan DPE. Memberikan isolasi ganda dalam satu arah sekaligus memungkinkan pelepasan tekanan rongga internal secara otomatis ke arah pipa hulu.

• Penggerak Keputusan: Pilihan bergantung sepenuhnya pada apakah media proses mengalami ekspansi termal dan apakah alirannya searah atau dua arah.

Menetapkan Dasar: DBB vs. Mekanisme Katup Pembuangan Isolasi Ganda

Tim pengadaan sering mengacaukan sistem Double Block and Bleed (DBB) dengan arsitektur Double Isolation and Bleed (DIB). Mereka secara keliru menggunakan istilah tersebut secara bergantian dalam pesanan pembelian dan spesifikasi teknis. API 6D mendefinisikannya secara jelas berdasarkan kemampuan tempat duduk, bukan tujuan operasional umum. Standar ini secara eksplisit memisahkan kedua kategori ini untuk mencegah kesalahan penerapan yang berbahaya di lapangan. Memahami dasar dasar ini sangat penting untuk pengoperasian saluran pipa yang aman.

Katup DBB standar menggunakan dua kursi Single Piston Effect (SPE). Mereka memblokir tekanan dari kedua ujungnya secara bersamaan. Namun, mereka tidak dapat memberikan isolasi ganda dari satu sumber tekanan jika dudukan hulu gagal. Jika tekanan saluran melebihi segel hulu utama, cairan memasuki rongga tubuh. Kursi SPE hilir kemudian akan secara alami melepaskan tekanan rongga berlebih ke hilir. Mekanisme ventilasi ini berarti Anda kehilangan isolasi total. Anda tidak dapat mengandalkan katup DBB standar untuk pemeliharaan hilir jika hanya satu sisi pipa yang tetap bertekanan.

Sebaliknya, katup pembuangan isolasi ganda memberikan segel berlebihan terhadap tekanan yang datang dari satu arah. Redundansi mekanis ini terbukti sangat penting untuk tugas-tugas isolasi manifold yang kritis. Anda memerlukannya untuk rutinitas kalibrasi meter yang sensitif. Ini menjamin akses pemeliharaan yang aman tanpa memaksa Anda mematikan seluruh jaringan pipa. Jika jok utama rusak atau bocor, jok sekunder akan langsung aktif. Ini menahan tekanan kembali dengan aman di dalam badan katup. Hal ini memastikan kru pemeliharaan tetap terlindungi sepenuhnya selama intervensi saluran pipa lokal.

Kategori Struktural: DIB-1 vs. DIB-2 dan Konfigurasi Kursi

Mendefinisikan arsitektur katup dudukan SPE DPE memerlukan pengamatan yang cermat terhadap mekanisme penyegelan internal. Perbedaan intinya terletak sepenuhnya pada efek piston pada ring jok. Kami mengkategorikan katup-katup ini dengan menganalisis bagaimana dudukannya bereaksi terhadap penumpukan tekanan rongga. Anda harus memahami bagaimana tekanan diferensial bekerja pada geometri kursi untuk mendorongnya ke arah atau menjauhi bola.

Pertimbangkan konfigurasi DIB-1. Ini menggunakan pengaturan DPE demi DPE.

• Mekanisme: Kedua kursi dirancang untuk didorong melawan bola dengan tekanan garis dan tekanan rongga. Geometri kursi memanfaatkan tekanan dari kedua sisi untuk menjaga segel tetap rapat. Pegas memberikan pembebanan awal, sedangkan tekanan fluida menyuplai gaya penyegelan utama.

• Hasil: Anda mencapai redundansi mekanis sesungguhnya dari kedua arah. Pembalikan aliran tidak mengurangi kemampuan isolasi ganda. Katup secara efektif menghalangi aliran terlepas dari orientasi hulu.

• Kendala: Cairan yang terperangkap dalam rongga tubuh tidak memiliki jalur keluar internal. Kursi DPE secara aktif menghalangi tekanan keluar dari rongga tengah. Hal ini menimbulkan risiko tekanan berlebih yang parah jika cairan yang terperangkap memuai akibat perubahan suhu sekitar.

Selanjutnya, evaluasi konfigurasi DIB-2. Itu bergantung pada SPE hybrid dengan pengaturan DPE.

• Mekanisme: Kursi hulu bertindak sebagai komponen SPE. Bola akan terdorong menjauhi bola jika tekanan rongga internal melebihi tekanan garis. Sebaliknya, downstream seat beroperasi sebagai komponen DPE. Ini mempertahankan segel erat pada bola terlepas dari lonjakan tekanan rongga.

• Hasil: Memberikan isolasi ganda yang kuat pada arah aliran primer. Pada saat yang sama, ia berfungsi sebagai katup pelepas otomatis. Tekanan rongga berlebih mengalir kembali ke jalur hulu dengan aman tanpa memerlukan alat pelepas eksternal.

Anda harus memetakan realitas mekanis ini langsung ke kondisi saluran pipa spesifik Anda. Jangan menentukan konfigurasi DIB-1 hanya karena di atas kertas terdengar lebih kuat. Hal ini menimbulkan tantangan tersendiri dalam pengelolaan gigi berlubang yang harus Anda atasi.

Dimensi Evaluasi Inti untuk Saluran Pipa Minyak & Gas

Memilih konfigurasi katup yang benar lebih dari sekadar mencocokkan kelas tekanan dasar. Anda harus mengevaluasi secara sistematis keadaan fluida, arah aliran, dan aturan kepatuhan keselamatan pemeliharaan yang mengatur fasilitas Anda.

Mari kita periksa keadaan fluida dan risiko ekspansi termal terlebih dahulu. Media cair seperti minyak mentah, NGL, dan air tetap sangat rentan terhadap ekspansi termal. Ketika suhu sekitar naik, cairan yang terperangkap mengembang dengan cepat di dalam badan katup. Konfigurasi DIB-1 memerlukan katup pelepas tekanan eksternal (PRV) untuk layanan ini. Jika tidak, cairan yang mengembang akan merusak bentuk dudukan secara permanen atau merusak badan katup. DIB-2 umumnya lebih disukai untuk jaringan pipa cair. Hal ini memungkinkan bantuan internal yang aman ke jalur hulu secara alami. Media gas berperilaku berbeda. Gas alam dan nitrogen bertindak sebagai cairan yang sangat mudah dikompresi. Mereka menimbulkan risiko ekspansi termal yang jauh lebih rendah di ruang terbatas. Cairan kompresibel mengakomodasi perubahan volume dengan aman. Karakteristik ini menjadikan DIB-1 pilihan yang sangat layak untuk sistem gas di mana isolasi ganda dua arah mutlak diamanatkan oleh protokol keselamatan lokasi.

Arah aliran menentukan orientasi tempat duduk Anda sepenuhnya. Saluran pipa dua arah sangat memerlukan pengaturan DIB-1. Kedua ujungnya harus memberikan isolasi ganda yang andal terlepas dari arah aliran produk. Jalur aliran khusus memiliki persyaratan berbeda. Untuk aliran searah, DIB-2 mewakili pilihan optimal. Anda memasangnya dengan mengarahkan dudukan SPE langsung ke sisi hulu bertekanan tinggi. Pengaturan ini mengatur penyembuhan gigi berlubang secara alami dan aman.

Evaluasi persyaratan isolasi untuk pemeliharaan hilir dengan hati-hati. Peralatan seperti perangkap babi dan metering skid memerlukan protokol isolasi yang ketat. Konfigurasi DIB memastikan keamanan maksimum selama masa pemeliharaan. Jika dudukan primer bocor selama pengoperasian, dudukan sekunder akan menahan tekanan. Penghalang sekunder ini secara aktif melindungi personel yang bekerja di bagian hilir yang mengalami penurunan tekanan.

Profil Risiko Ekspansi Termal

Tinjau karakteristik fluida ini dengan cermat sebelum menyelesaikan spesifikasi teknis Anda. Menyesuaikan konfigurasi dengan keadaan fluida akan mencegah bencana operasional.

Realitas Implementasi: Mengelola Risiko dan Integritas Struktural

Implementasi lapangan memperlihatkan konsekuensi dunia nyata dari pilihan rekayasa teoretis. Anda harus secara proaktif mengelola tekanan berlebih pada rongga dan beban struktural untuk menjaga integritas sistem selama puluhan tahun beroperasi.

Perangkap tekanan berlebih dalam rongga menimbulkan bahaya keselamatan yang parah pada saluran cairan. Menerapkan DIB-1 tanpa katup pelepas rongga eksternal dengan ukuran dan pipa yang tepat adalah berbahaya. Media cair yang terperangkap di dalam rongga DIB-1 akan mengembang akibat radiasi matahari atau panas proses di dekatnya. Ekspansi termal ini menciptakan gaya hidrostatik internal yang sangat besar. Kekuatan yang tidak terkendali ini dapat menyebabkan pecahnya tubuh dengan cepat. Alternatifnya, mereka dapat mengunci bola sepenuhnya pada kursi empuk. Pengikatan termal ini membuat pengoperasian aktuator menjadi tidak mungkin. Anda kehilangan kendali penuh atas titik isolasi ketika pengikatan termal terjadi.

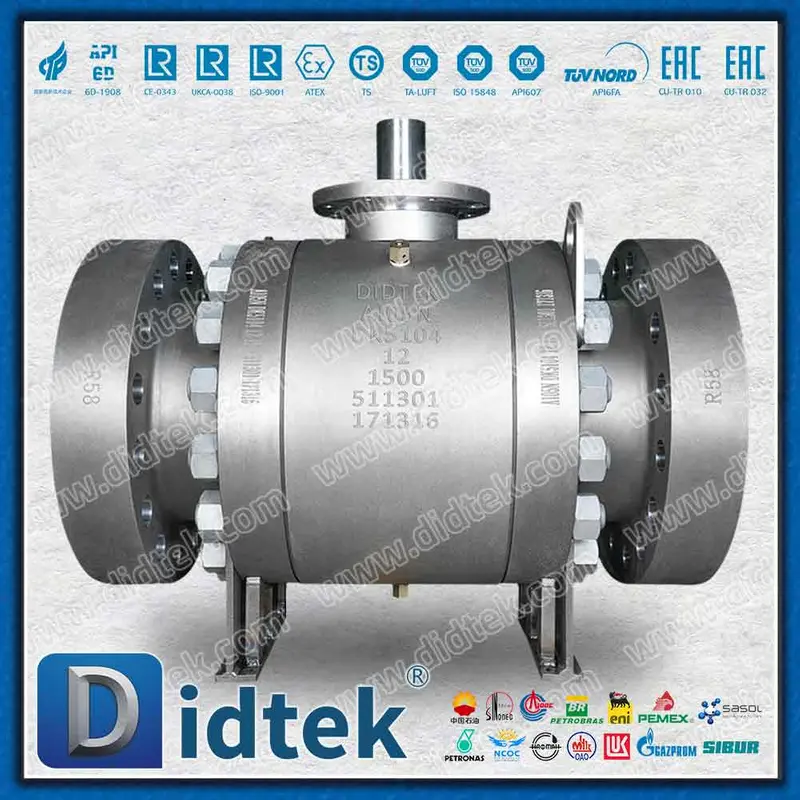

Pertimbangan struktural pada Delta-P tinggi juga sama pentingnya selama tahap spesifikasi. Tekanan diferensial yang tinggi memberikan beban dorong yang sangat besar ke bola dan ring kursi. Pastikan pabrikan menggunakan desain katup bola pelat pendukung yang kuat . Itu harus dilengkapi pemasangan trunnion dan pelat bantalan tugas berat. Pelat bantalan ini menyerap beban dorong besar yang diterapkan pada kursi DPE. Mereka mentransfer gaya mekanis ke badan katup dengan aman. Tanpa dukungan struktural yang kuat ini, bagian dalam katup akan berubah bentuk secara fisik di bawah tekanan tinggi. Deformasi menyebabkan kegagalan segel yang berakibat fatal.

Pengujian dan verifikasi tidak dapat diabaikan selama pengadaan. Mengandalkan uji tekanan hidrostatik standar saja tidak cukup untuk katup isolasi kritis. Konfirmasikan bahwa pabrikan melakukan pengujian API 6D Annex C. Para profesional industri sebelumnya mengetahui ini sebagai pengujian Annex H. Mereka harus melakukan pengujian ketat ini khusus untuk konfigurasi DIB-1 atau DIB-2. Protokol khusus ini memvalidasi kemampuan penyegelan redundan secara akurat. Hal ini membuktikan bahwa kursi sekunder dapat secara mandiri menahan tekanan terukur maksimum sebelum pengiriman ke lokasi.

Logika Pemilihan: Menyelesaikan Spesifikasi Katup API 6D Anda

Kita dapat mengurangi proses seleksi yang rumit menjadi kerangka logis yang berbeda. Ikuti langkah-langkah berurutan berikut untuk memastikan spesifikasi yang akurat dan aman.

1. Langkah 1: Identifikasi Media Proses: Tentukan apakah pipa Anda menangani cairan atau gas. Jika menangani cairan, defaultnya adalah DIB-2. Anda hanya boleh menyimpang dari standar ini jika aliran dua arah benar-benar diperlukan oleh desain sistem.

2. Langkah 2: Tentukan Potensi Pembalikan Aliran: Analisis model hidrolik untuk skenario potensi aliran balik. Jika aliran dua arah sering terjadi pada saluran cair, tentukan DIB-1. Anda harus menyertakan katup pelepas eksternal wajib yang direkayasa. Pipa bantuan ini kembali dengan aman ke jalur hulu atau arahkan ke sistem suar.

3. Langkah 3: Verifikasi Orientasi Perpipaan: Katup DIB-2 adalah komponen yang sangat terarah. Pastikan gambar isometrik Anda dengan jelas menunjukkan sisi hulu yang bertekanan tinggi. Kursi SPE harus diorientasikan dengan benar selama pemasangan di lapangan. Pemasangan ke belakang sepenuhnya membatalkan fungsi bantuan internal.

4. Langkah 4: Audit Kemampuan Produsen: Pemilihan vendor berdampak pada keandalan operasional jangka panjang. Pastikan vendor memiliki pengalaman lapangan yang terbukti. Mereka harus memiliki rekam jejak yang dapat dibuktikan dalam pembuatan katup API 6D yang ditentukan . Pastikan produk tersebut dapat memenuhi kelas tekanan yang disyaratkan, protokol pengujian NDT yang ketat, dan tuntutan metalurgi tertentu.

Matriks Pemilihan Konfigurasi

Terapkan matriks ini langsung ke spesifikasi kelas perpipaan Anda untuk menstandarkan pendekatan pengadaan Anda.

Kesimpulan

Memilih antara DIB-1 dan DIB-2 bukan tentang memilih katup yang “lebih baik” secara universal. Hal ini sepenuhnya tentang mencocokkan konfigurasi dudukan yang tepat dengan realitas termodinamika pipa dan profil aliran. Anda mencapai keselamatan maksimal dengan menyelaraskan desain mekanis secara langsung dengan perilaku fluida yang diharapkan.

Prioritaskan DIB-2 untuk saluran cairan satu arah. Pendekatan yang ditargetkan ini mengurangi tekanan berlebih pada rongga secara organik tanpa memerlukan peralatan tambahan. Cadangan DIB-1 khusus untuk sistem dua arah kritis atau aplikasi gas. Pastikan bantuan eksternal dapat dikelola dan disalurkan dengan aman saat menggunakan konfigurasi DIB-1 untuk layanan cair apa pun.

Langkah Berikutnya: Konsultasikan dengan tim teknik proses Anda hari ini. Petakan skenario tekanan dan arah aliran yang tepat dari instalasi target Anda. Kunci parameter termodinamika ini sebelum menyelesaikan spesifikasi pengadaan. Penyelarasan proaktif ini mencegah modifikasi lapangan yang mahal di kemudian hari.

Pertanyaan Umum

T: Apa perbedaan antara DBB API 6D dan katup bola DIB?

J: Katup DBB menutup tekanan dari kedua ujungnya secara bersamaan tetapi tidak dapat memberikan dua penghalang dari satu arah. Katup bola DIB menyediakan isolasi ganda dari satu sumber tekanan, menawarkan segel berlebih jika dudukan pertama rusak.

T: Apakah katup DIB-2 dapat digunakan pada pipa dua arah?

A: Secara teknis ya, tetapi hanya akan memberikan isolasi *ganda* pada satu arah (arah menghadap kursi DPE). Dalam arah sebaliknya, ia bertindak sebagai katup isolasi tunggal standar. Jika isolasi ganda diperlukan dari kedua arah, konfigurasi DIB-1 diperlukan.

T: Mengapa katup pelepas eksternal wajib digunakan pada katup DIB-1 dalam servis cairan?

J: Karena kedua dudukan DPE disegel di kedua sisi, cairan apa pun yang terperangkap di rongga katup tidak dapat keluar. Jika suhu sekitar atau suhu proses meningkat, cairan akan mengembang, menciptakan tekanan internal yang sangat besar yang dapat mengunci katup atau menyebabkan kegagalan cangkang yang parah.
