Dalam jaringan pipa gas alam berbahaya, kontrol aliran satu arah bukan hanya tujuan operasional. Ini adalah mandat keamanan yang ketat. Ketika arus balik menghantam saluran transmisi bertekanan tinggi, dampaknya lebih dari sekedar inefisiensi. Aliran balik merusak stasiun kompresor hulu. Ini memicu kegagalan sistem yang dahsyat. Pada akhirnya, hal ini menempatkan personel pabrik pada risiko yang besar.
Katup periksa saluran pipa berfungsi sebagai garis pertahanan otomatis utama terhadap ancaman mekanis ini. Berbeda dengan katup kontrol yang digerakkan, komponen-komponen ini berfungsi sepenuhnya dengan sendirinya. Mereka sangat bergantung pada dinamika fluida internal sistem perpipaan untuk memblokir aliran balik secara instan. Panduan teknis ini merinci apa yang perlu dipahami oleh manajer pengadaan, teknisi perpipaan, dan teknisi lapangan. Kami akan membahas mekanisme pengoperasian mendasar, kriteria ukuran lanjutan, dan pemilihan material untuk lingkungan yang kompleks dan bertekanan tinggi untuk memastikan keandalan jangka panjang dan kepatuhan terhadap peraturan yang ketat.
Untuk menjaga integritas struktural sistem transportasi cairan berbahaya, para insinyur sangat bergantung pada perangkat mekanis pasif. Katup-katup ini beroperasi secara otomatis. Mereka diatur oleh kecepatan dan tekanan aliran gas internal daripada aktuator pneumatik atau listrik eksternal. Dalam kondisi operasi normal, aliran gas alam ke depan memberikan tekanan terhadap bagian penutup internal, yang biasanya berupa cakram atau piston berat. Gaya kinetik ini mendorong cakram menjauh dari dudukannya, sehingga gas mengalir bebas ke hilir.
Ketika aliran maju tersebut berkurang karena penghentian kompresor atau lonjakan tekanan hilir secara tiba-tiba, bagian penutup segera kembali ke tempatnya. Metrik teknik yang penting di sini adalah tekanan retak. Ini menentukan tekanan hulu minimum yang tepat yang diperlukan untuk mengatasi hambatan mekanis internal katup untuk memulai aliran maju. Setelah aliran berhenti, penutupan cepat secara fisik menghalangi gas bergerak mundur, melindungi peralatan berputar di hulu yang sensitif dari lonjakan yang hebat.
Penanganan gas alam menghadirkan tantangan dinamika fluida unik yang tidak ada dalam aplikasi cairan standar. Tidak seperti air atau minyak mentah, gas alam sangat mudah dimampatkan, sangat mudah terbakar, dan rentan terhadap lonjakan volatil. Karena gas memampatkan dan mengembang dengan cepat, sistem perpipaan sama sekali tidak memiliki efek peredam alami yang melekat pada sistem cair. Hal ini menyebabkan komponen katup internal terkena gaya tumbukan kinetik yang sangat besar.
Jika Anda memasang katup periksa air standar di saluran gas bertekanan tinggi, katup tersebut akan cepat mengalami keausan internal yang parah, obrolan mekanis, dan kegagalan total. Akibatnya, peralatan yang dirancang untuk gas alam harus dilengkapi peredam internal khusus, pin engsel tugas berat, dan mekanisme tempat duduk yang presisi untuk mencegah emisi yang hilang. Mereka harus dirancang secara eksplisit untuk menangani dinamika fluida kompresibel tanpa mengalami kelelahan mekanis dini.
Insinyur lapangan harus secara hati-hati mencocokkan arsitektur mekanis spesifik katup dengan parameter operasional pipa. Tuntutan fisik yang dibebankan pada infrastruktur menentukan konfigurasi mana yang paling tepat.
| Desain Katup | Skenario Aplikasi Terbaik | Keunggulan Teknik Inti | Kelas Tekanan Khas |
|---|---|---|---|
| Pemeriksaan Ayunan | Transmisi Tengah | Penurunan tekanan rendah, trim internal yang sangat kuat | Kelas 150 hingga 2500 |
| Aliran Aksial | Debit Stasiun Kompresor | Karakteristik non-slam, mencegah guncangan pneumatik | Kelas 600 hingga 2500 |
| Pelat Ganda | Platform Produksi Lepas Pantai | Jejak tatap muka yang ringkas, sangat ringan | Kelas 150 hingga 900 |
| Piston / Angkat | Lingkungan Aliran Berdenyut | Integritas penyegelan tinggi, peredam internal alami | Kelas 900 hingga 2500 |
Desain ayunan adalah arsitektur paling tradisional dan banyak digunakan dalam infrastruktur pipa. Ia dilengkapi mekanisme flapper berengsel yang berayun dari dudukannya selama aliran maju. Hal ini menciptakan jalur yang relatif tidak terhalang yang meminimalkan penurunan tekanan di seluruh jaringan. Saat aliran berbalik, gravitasi dan tekanan balik memaksa piringan berat kembali menempel pada dudukannya.

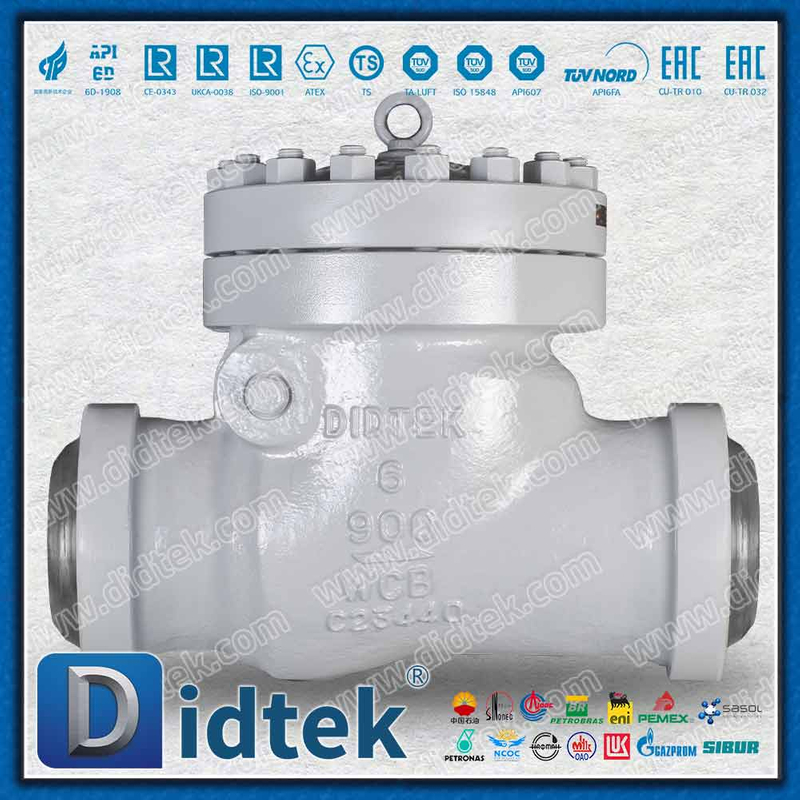

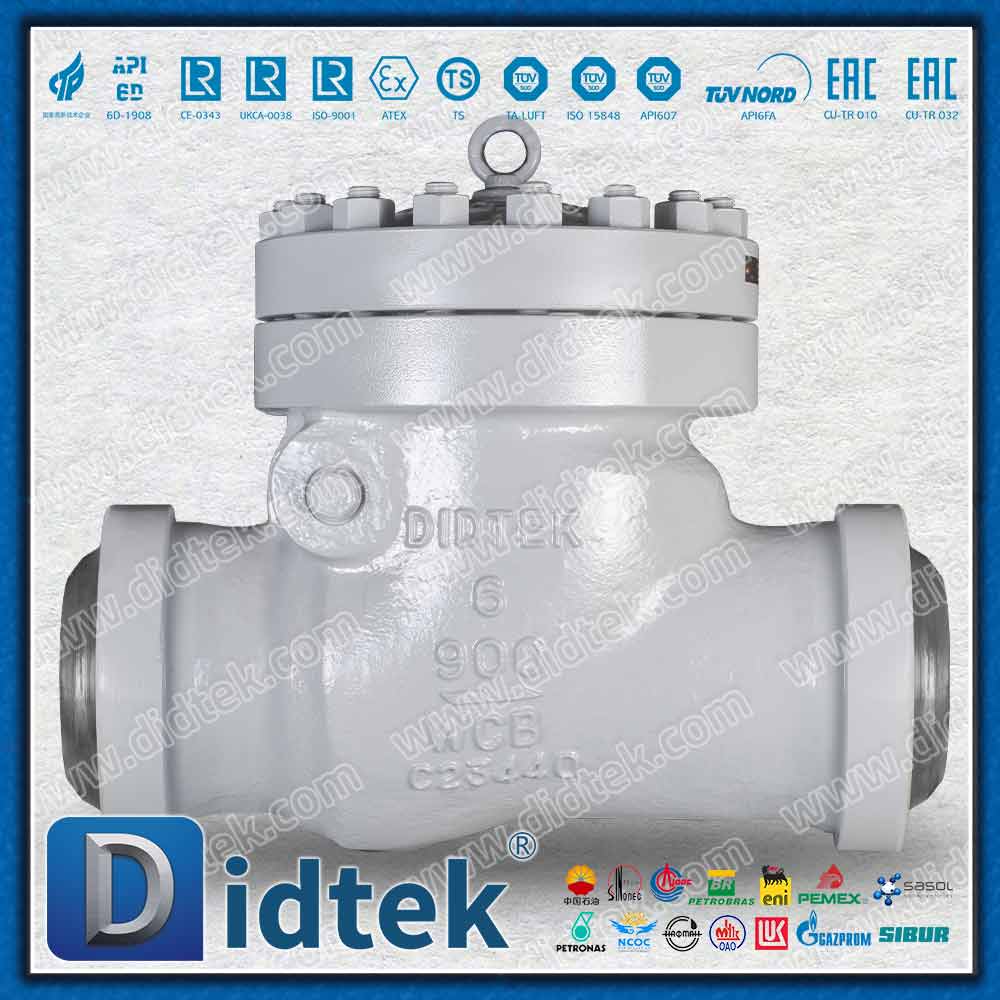

Dalam sistem perpipaan tangguh yang menangani kondisi ekstrem, variasi standar tidaklah cukup. Konfigurasi tugas berat menjadi wajib. Misalnya, menentukan katup periksa gas bertekanan tinggi API 6D dengan nilai 900LB dengan sambungan Butt Weld memastikan integritas struktural maksimum. Sambungan Butt Weld secara permanen menyatukan badan katup langsung ke pipa. Hal ini sepenuhnya menghilangkan jalur kebocoran mekanis yang umumnya terkait dengan sambungan flensa, menjadikannya pilihan ideal untuk lingkungan transmisi bertekanan tinggi.
Desain aliran aksial, yang sering disebut di lapangan sebagai katup non-slam, menggunakan arsitektur pegas yang ramping. Hal ini memaksa gas mengalir dalam jalur melingkar di sekitar benda internal pusat. Keuntungan teknik utama di sini adalah waktu responsnya yang cepat.
Karena pegas internal secara aktif membantu menutup cakram sepersekian detik sebelum aliran gas benar-benar berbalik, pegas ini secara efektif mencegah lonjakan tekanan yang merusak dan bantingan mekanis yang umumnya terkait dengan saluran gas dengan kompresi tinggi. Tindakan presisi ini melindungi jaringan perpipaan yang lebih luas dari getaran akustik yang parah dan guncangan mekanis.
Desain pelat ganda menggunakan dua pelat pegas berbentuk setengah lingkaran yang berengsel pada pin tengah. Selama aliran maju, lempeng-lempeng tersebut terlipat ke dalam. Saat aliran berbalik, pegas torsi langsung menutupnya. Keuntungan utama dari desain ini adalah profil wafernya yang sangat ringkas. Membutuhkan ruang pemasangan yang minimal, sehingga sangat menguntungkan dalam konfigurasi stasiun kompresor yang sempit.
Sebaliknya, desain piston beroperasi dengan mengangkat sumbat internal secara vertikal dari dudukannya. Mereka sangat efektif dalam situasi tekanan tinggi dan aliran rendah di mana mencapai segel kedap gelembung adalah prioritas mutlak. Geometri internal secara inheren memberikan efek peredam, yang membantu mengurangi osilasi cepat. Hal ini membuat variasi piston sangat cocok untuk aliran gas berdenyut yang ditemukan tepat di bagian hilir kompresor bolak-balik.
Tekanan operasional yang diberikan pada segel mekanis sangat bervariasi tergantung pada lokasi spesifiknya dalam jaringan energi yang lebih luas. Setiap sektor menghadirkan tantangan lingkungan dan dinamika yang unik.
Di sektor hulu, para insinyur memasang katup periksa minyak dan gas khusus di dekat kepala sumur untuk menangani gas alam mentah yang belum diproses langsung dari bumi. Gas jalur pengumpul ini sering kali tidak dimurnikan. Bahan ini mengandung partikulat abrasif seperti pasir dan tanah, serta unsur-unsur yang sangat korosif seperti air asin dan karbon dioksida. Peralatan yang digunakan di lingkungan yang keras ini harus dibuat dari paduan yang mengeras dan tahan korosi seperti baja tahan karat Super Duplex untuk menahan abrasi aliran multifase yang terus menerus.
Operasi midstream bergantung pada jaringan stasiun kompresor yang luas untuk memberikan tekanan ulang gas secara berkala dan mempertahankan aliran sejauh ratusan mil. Pencegahan aliran balik otomatis merupakan kebutuhan mutlak pada sisi pelepasan kompresor ini. Bayangkan sebuah skenario di mana unit kompresor bernilai jutaan dolar mati secara tidak terduga karena listrik padam. Gas bertekanan tinggi di bagian hilir akan langsung mencoba mengalir mundur. Segel mekanis yang kuat segera memblokir aliran balik ini, sehingga menyelamatkan komponen berputar internal kompresor dari kerusakan parah.
Di sektor hilir, gas bertekanan tinggi diturunkan, diatur, dan diukur untuk penggunaan komersial dan perumahan. Segel mekanis yang dipasang di stasiun gerbang kota memastikan bahwa penurunan tekanan lokal atau kerusakan peralatan di sisi konsumen tidak menyebabkan gas mengalir kembali ke saluran transmisi utama. Kontrol searah yang ketat ini sangat penting untuk menjaga stabilitas jaringan secara keseluruhan dan memastikan akurasi pengukuran komersial yang tepat.
Melihat pergeseran pasar baru-baru ini, infrastruktur saluran pipa sedang mengalami transformasi besar-besaran. Penyedia energi secara aktif memadukan hidrogen ke dalam jaringan gas alam yang ada untuk memenuhi target dekarbonisasi global yang ketat. Karena molekul hidrogen sangat kecil, mereka dengan mudah keluar melalui jalur kebocoran mikroskopis yang tidak dapat ditembus oleh gas alam standar. Pergeseran industri ini memaksa para insinyur perpipaan untuk meninggalkan standar penyegelan yang sudah ketinggalan zaman. Infrastruktur modern kini sangat menuntut kinerja tanpa kebocoran, sehingga mendorong transisi cepat menuju kursi termoplastik berperforma tinggi dan segel logam-ke-logam yang dikerjakan secara presisi di seluruh proyek saluran pipa baru.
Meskipun water hammer adalah istilah yang berasal dari jaringan pipa cair, sistem gas mengalami fenomena serupa yang sangat merusak yang dikenal sebagai guncangan pneumatik. Karena gas terkompresi, perubahan kecepatan aliran secara tiba-tiba dapat menghasilkan gelombang kejut akustik dan mekanis yang sangat besar. Jika cakram ayun standar terlambat ditutup, gelombang kejut ini akan merambat melalui jaringan perpipaan, menggetarkan penyangga pipa, dan berpotensi merusak flensa las. Memanfaatkan desain aliran aksial berbantuan pegas adalah solusi teknis yang telah terbukti untuk memitigasi risiko spesifik ini.
Jika gas alam mengandung Hidrogen Sulfida dalam konsentrasi yang signifikan, gas tersebut diklasifikasikan sebagai gas asam. Senyawa ini sangat beracun dan menyebabkan Retak Stres Sulfida yang parah dan penggetasan hidrogen pada komponen baja karbon standar. Untuk mengatasi serangan kimia agresif ini, setiap katup periksa gas alam yang beroperasi di lingkungan asam harus benar-benar mematuhi standar NACE MR0175. Hal ini memerlukan penggunaan metalurgi khusus, seperti pelapis Inconel atau baja karbon yang diberi perlakuan panas yang ketat, untuk mencegah kegagalan struktural yang parah.
Manajer pengadaan dan teknisi perpipaan harus mengevaluasi beberapa kriteria teknis secara sistematis sebelum mengeluarkan pesanan pembelian. Pendekatan yang tepat memastikan kinerja, keamanan, dan umur panjang sistem yang optimal. Jangan mengandalkan dugaan saat menangani cairan yang mudah terbakar.
Salah satu kesalahan teknik yang paling sering terjadi adalah mencocokkan ukuran katup langsung dengan ukuran pipa tanpa menghitung Koefisien Aliran berdasarkan kecepatan gas sebenarnya. Jika suatu unit berukuran terlalu besar, aliran fluida tidak akan menghasilkan gaya kinetik yang cukup untuk menahan cakram internal tetap terbuka penuh. Hal ini menyebabkan anggota penutupan berulang kali terpental ke kursi. Fenomena destruktif ini, yang dikenal sebagai obrolan, dengan cepat merusak pin engsel dan trim internal. Sebaliknya, unit berukuran kecil membatasi aliran dan menciptakan penurunan tekanan yang tidak dapat diterima di seluruh jaringan transmisi.
Komponen saluran pipa harus disesuaikan secara tepat dengan kelas tekanan ANSI sistem, yang biasanya berkisar dari Kelas 150 hingga Kelas 2500 untuk aplikasi industri berat. Cangkang struktural harus menjaga integritasnya pada Tekanan Kerja Maksimum yang Diijinkan dan pada fluktuasi suhu ekstrem. Misalnya, suhu gas bisa turun drastis selama penurunan tekanan akibat efek Joule-Thomson. Hal ini menentukan apakah baja karbon standar sudah mencukupi atau apakah Baja Karbon Suhu Rendah benar-benar diperlukan.
Metode yang digunakan untuk memasang peralatan ke pipa merupakan pertimbangan keselamatan mendasar. Sambungan flensa Wajah yang Ditinggikan memungkinkan pemasangan yang lebih mudah dan perawatan rutin. Namun, pada saluran transmisi bertekanan tinggi di mana pencegahan kebocoran adalah prioritas tertinggi, sambungan Butt Weld lebih disukai. Dengan menggabungkan logam ke pipa secara permanen, sambungan Butt Weld sepenuhnya menghilangkan sambungan flensa mekanis dan risiko ledakan gasket yang dahsyat.
Untuk memastikan keamanan mutlak, perangkat pengatur aliran industri harus diproduksi, diuji, dan disertifikasi sesuai dengan standar internasional yang ketat. Mengoperasikan peralatan yang tidak bersertifikat pada pipa gas yang mudah terbakar menimbulkan risiko yang tidak dapat diterima.
Bahkan peralatan dengan kualitas terbaik dan ditentukan dengan sempurna akan rusak sebelum waktunya jika dipasang secara tidak benar atau diabaikan selama masa operasionalnya. Eksekusi lapangan sama pentingnya dengan desain teknik awal.
Perangkat mekanis ini sangat terarah dan sensitif terhadap orientasi pemasangannya relatif terhadap gravitasi. Anak panah yang dilemparkan langsung ke badan baja secara eksplisit menunjukkan arah aliran yang diperlukan. Desain ayunan standar sebagian bergantung pada gravitasi untuk membantu penutupan cakram. Oleh karena itu, mereka tampil optimal dalam garis horizontal. Mereka dapat dipasang dalam garis vertikal hanya jika aliran gas bergerak ke atas. Memasang desain ayunan dalam garis vertikal dengan aliran ke bawah akan mencegah cakram duduk, sehingga mekanisme keselamatan sama sekali tidak berguna.
Meskipun katup otonom umumnya memiliki perawatan yang rendah dibandingkan dengan unit kontrol yang digerakkan, katup tersebut bukanlah perangkat yang dapat dipasang dan dilupakan. Operator lapangan harus melakukan inspeksi akustik rutin. Ketika seorang teknisi berdiri di dekat jalur pelepasan stasiun kompresor, perangkat pendengar dapat dengan mudah mendeteksi suara klik logam dari obrolan internal. Ini langsung menunjukkan bahwa unit terlalu besar atau pin engselnya rusak. Banyak desain pintu masuk modern yang memungkinkan teknisi melepas kap mesin yang berat dan mengganti trim internal sebaris, sehingga secara signifikan mengurangi waktu henti pemeliharaan dan biaya pengangkatan yang berat.
Memilih katup periksa saluran pipa yang tepat adalah keputusan teknis penting yang menentukan keselamatan mendasar seluruh infrastruktur Anda. Hal ini memerlukan keseimbangan yang tepat dalam memahami tekanan pipa, kecepatan fluida, dan kompatibilitas metalurgi yang kompleks. Dengan berinvestasi pada peralatan bersertifikat API 6D berkualitas tinggi yang disesuaikan dengan lingkungan spesifik Anda, operator dapat mencegah kegagalan mekanis yang parah dan waktu henti fasilitas yang sangat mahal. Pemasangan di lapangan yang tepat dan pemeliharaan akustik proaktif akan semakin memperpanjang umur peralatan. Untuk memastikan proyek saluran pipa Anda berikutnya memenuhi standar keselamatan dan kinerja tertinggi, jelajahi rangkaian solusi teknis yang komprehensif di Didtek Valve untuk menemukan kesesuaian teknis yang tepat untuk aplikasi Anda.
Unit gas alam dirancang khusus untuk menangani cairan dengan kompresibilitas tinggi. Mereka dilengkapi dengan mekanisme peredam internal khusus dan material dudukan yang lebih rapat untuk mengakomodasi ekspansi gas yang cepat dan mencegah emisi yang berlebihan. Unit cair dirancang untuk cairan yang tidak dapat dimampatkan seperti air, tahan terhadap penurunan tekanan yang berbeda-beda, dan umumnya tidak memiliki penyegelan kedap gelembung yang diperlukan untuk gas berbahaya dan mudah terbakar.
Ya, desain ayunan tugas berat dengan peringkat Kelas 900, Kelas 1500, atau Kelas 2500 biasanya digunakan dalam aplikasi transmisi tekanan tinggi. Namun, mereka harus dirancang secara ketat sesuai standar API 6D dan memiliki konfigurasi tempat duduk logam-ke-logam yang sesuai dan sambungan Butt Weld untuk menahan tekanan mekanis yang kuat dan mencegah kebocoran.
Mereka biasanya dipasang tepat di bagian hilir peralatan berputar penting seperti pompa dan kompresor bolak-balik, serta stasiun pengukuran komersial. Alat ini sangat penting di setiap titik dalam jaringan perpipaan dimana aliran balik dapat mengkontaminasi pasokan gas, mengganggu keakuratan pengukuran, atau menyebabkan kerusakan mekanis yang parah pada infrastruktur hulu.
Obrolan sebagian besar disebabkan oleh pemasangan unit yang terlalu besar. Jika kecepatan aliran fluida tidak cukup tinggi untuk menghasilkan gaya kinetik yang diperlukan untuk mendorong dan menahan piringan berat agar tetap terbuka penuh, bagian penutup akan dengan cepat terpental membuka dan menutup terhadap dudukan. Osilasi hebat yang terus menerus ini menyebabkan keausan mekanis yang parah pada pin engsel dan akhirnya menyebabkan kegagalan struktural.
Bantingan katup paling efektif diatasi dengan menentukan konfigurasi aliran aksial atau non-bantingan berbantuan pegas. Desain yang sangat canggih ini memanfaatkan pegas internal yang secara aktif memaksa cakram menutup sepersekian detik sebelum aliran gas maju berbalik sepenuhnya. Pengaturan waktu yang tepat ini mencegah timbulnya gelombang kejut pneumatik dan getaran akustik yang merusak.
Frekuensi inspeksi sangat bergantung pada lingkungan layanan. Pada saluran gas alam yang bersih dan kering, inspeksi akustik dan visual standar setiap 12 hingga 18 bulan biasanya sudah cukup. Namun, pada jalur pengumpulan hulu yang keras yang menangani aliran multifasa abrasif atau gas asam yang sangat korosif, para insinyur merekomendasikan inspeksi triwulanan untuk mendeteksi tanda-tanda awal keausan trim internal atau keretakan akibat tekanan sulfida sebelum terjadi kegagalan besar.
Ya, kegagalan membuka merupakan risiko keamanan yang kritis. Hal ini biasanya terjadi ketika serpihan, seperti terak las atau pasir, terjepit di antara cakram dan dudukannya. Hal ini juga dapat terjadi jika obrolan internal yang parah menyebabkan pin engsel terlepas seluruhnya, sehingga disk tertahan secara permanen pada posisi terbuka. Pemantauan penurunan tekanan rutin di seluruh badan katup membantu operator mendeteksi mode kegagalan ini sejak dini.
