Katup Periksa Pegas vs Katup Periksa Ayun: Perbedaan dan Aplikasi

Memilih katup yang salah dapat dengan cepat menurunkan kualitas pompa industri yang mahal. Kedua kategori katup secara efektif memblokir aliran balik yang berbahaya. Namun, pilihan yang kurang tepat sering kali memicu water hammer yang parah dan kegagalan sistem selanjutnya. Lanskap industri saat ini menuntut ketelitian mutlak. Memahami perbedaan antara mekanisme-mekanisme ini sangat penting bagi setiap teknisi perpipaan atau manajer fasilitas. Panduan komprehensif ini akan membantu Anda menavigasi kompleksitas komponen penting ini, memastikan pilihan infrastruktur Anda yang cerdas dan berbasis data.

Poin Penting

• Unit ayunan bergantung sepenuhnya pada gravitasi dan kecepatan fluida maju untuk beroperasi. Hal ini menjadikannya ideal untuk sistem aliran tinggi dan penurunan tekanan rendah. Sayangnya, mereka tetap sangat rentan terhadap kejutan hidrolik.
• Perangkat berbantuan pegas menggunakan pegas melingkar mekanis untuk menutup cakram secara independen dari gravitasi. Hal ini memungkinkan orientasi pemasangan serbaguna dan memberikan pencegahan palu air yang sangat baik.
• Pemilihan katup periksa ayun yang tepat sangat bergantung pada tata letak perpipaan horizontal dan karakteristik fisik media. Air limbah yang mengandung padatan berat adalah contoh utama.
• Memilih antara katup periksa ayun vs pegas pada akhirnya bergantung pada kendala spasial, orientasi pemasangan yang diperlukan, kecepatan fluida, dan kebutuhan kritis akan pengoperasian senyap di dalam pipa.

Tren Industri Saat Ini dalam Pencegahan Arus Balik Pipa

Sistem kendali fluida modern berkembang pesat. Kami melihat adanya pergeseran nyata menuju infrastruktur perkotaan dengan kepadatan tinggi dan sistem HVAC yang canggih. Evolusi ini mendorong lonjakan besar dalam spesifikasi katup senyap yang dibantu pegas. Insinyur semakin memprioritaskan Total Biaya Kepemilikan dibandingkan biaya pengadaan awal. Mereka menyadari bahwa mitigasi guncangan hidrolik akan memperpanjang umur seluruh jaringan perpipaan.

Selain itu, mandat keberlanjutan mendorong fasilitas untuk mengoptimalkan konsumsi energi pompa. Hal ini memerlukan keseimbangan yang rumit. Insinyur harus mempertimbangkan penurunan tekanan rendah dari katup yang dioperasikan secara gravitasi dengan kemampuan pelindung dan anti banting dari alternatif pegas. Protokol pemeliharaan prediktif juga mendukung material yang kuat, mengarahkan pembeli ke paduan bermutu tinggi dan material tempat duduk khusus untuk keandalan jangka panjang.

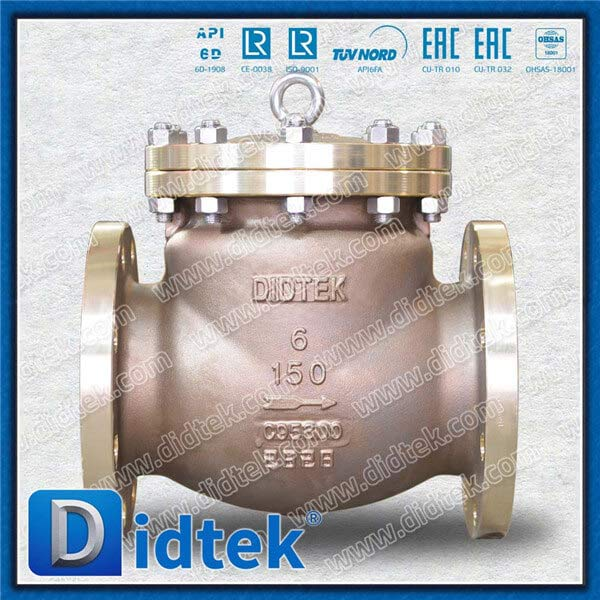

Apa itu Swing Check Valve: Desain dan Mekanik

Untuk memahami perbedaan inti antara pengamanan saluran pipa ini, pertama-tama kita harus mendefinisikan prinsip pengoperasiannya. Unit gaya ayun adalah perangkat mekanis yang dapat bekerja sendiri yang dirancang untuk memungkinkan aliran fluida dalam satu arah. Ia berfungsi sepenuhnya berdasarkan dasar-dasar dinamika fluida dan tarikan gravitasi.

Ketika fluida memasuki badan katup dengan arah maju, energi kinetik memaksa piringan yang tidak terarah berayun ke atas dari dudukan mesinnya. Teknisi sering menyebut cakram ini sebagai flapper. Bayangkan sebuah pintu logam berat didorong terbuka oleh hembusan angin. Selama kecepatan aliran tetap konsisten, piringan tetap tersuspensi. Hal ini memungkinkan media melewatinya dengan hambatan minimal.

Sebaliknya, ketika aliran maju berkurang, gravitasi menarik piringan berat ini ke bawah. Aliran balik berikutnya akan mendorong cakram dengan kuat ke permukaan tempat duduk, sehingga menutup pipa. Anda sering dapat mendengar bunyi klak yang berbeda dari tempat duduk cakram di saluran air kota yang besar. Dari sudut pandang material, unit kelas industri sering kali dilengkapi dengan bodi Baja Tuang yang kokoh atau bodi Perunggu C95800 khusus. Ketika dipasangkan dengan cakram NBR, bahan-bahan ini memastikan segel kedap gelembung bahkan di lingkungan yang banyak partikulatnya.

Kelebihan Katup yang Dioperasikan Gravitasi

• Penurunan Tekanan Rendah: Cakram berayun seluruhnya keluar dari jalur aliran saat terbuka penuh. Cairan tersebut menghadapi hambatan fisik minimal. Hal ini menghasilkan penurunan tekanan yang sangat rendah pada katup, sehingga sangat hemat energi untuk sistem aliran volume tinggi yang kontinyu.
• Kapasitas Aliran Tinggi: Geometri internal yang tidak terhalang memungkinkan kapasitas aliran maksimum. Mereka adalah bahan pokok dalam pergerakan cairan kota dan industri berskala besar.
• Penanganan Benda Padat: Tidak adanya pegas internal atau pemandu pusat berarti semakin sedikit celah yang menjadi tempat terperangkapnya puing-puing. Secara empiris terbukti lebih unggul untuk media yang mengandung partikulat, padatan tersuspensi, atau cairan kental seperti limbah mentah.

Kontra Katup yang Dioperasikan Gravitasi

• Kerentanan Tinggi terhadap Water Hammer: Mekanisme penutupan bergantung pada gravitasi dan aliran balik. Cakram sering kali terbanting menutup setelah cairan berbalik arah. Penghentian mendadak ini menimbulkan guncangan hidrolik yang parah, yang dikenal di lapangan sebagai bantingan katup.
• Persyaratan Pemasangan yang Ketat: Pengoperasian yang bergantung pada gravitasi membatasi katup ini terutama pada pipa horizontal. Mereka hanya dapat berfungsi pada garis vertikal jika fluida mengalir ke atas.
• Waktu Penutupan Lebih Lambat: Ketergantungan pasif pada gravitasi membuat waktu respons mekanis jauh lebih lambat dibandingkan dengan konfigurasi berbantuan pegas.

Apa itu Spring Check Valve: Desain dan Mekanik

Katup periksa pegas beroperasi dengan prinsip mekanis yang berbeda secara fundamental. Skema teknik sering kali menetapkannya sebagai katup periksa senyap, katup periksa inline, atau katup periksa nosel. Daripada menunggu gravitasi, perangkat ini menggunakan pegas mekanis yang dikalibrasi untuk menentukan pergerakan cakram internal.

Agar mekanisme dapat terbuka, tekanan fluida ke depan harus melebihi tegangan pegas yang melingkar. Ambang batas tekanan spesifik ini dikenal sebagai tekanan retak. Setelah tekanan retak ini diatasi, fluida mendorong cakram secara linier sepanjang pemandu pusat. Ini menekan pegas dan memungkinkan media mengalir di sekitar rakitan.

Fase operasional yang paling kritis terjadi ketika aliran maju mulai melambat. Sebelum fluida secara fisik dapat berbalik arah, energi mekanik yang tersimpan di pegas secara aktif mendorong cakram kembali ke tempatnya. Struktur internal dilengkapi dengan perakitan yang dirancang secara presisi. Ini mencakup batang pemandu pusat, pegas kompresi tahan lelah, dan cakram terpandu yang bergerak sejajar dengan aliran aliran. Variasi modern, seperti katup periksa angkat , juga menggunakan mekanisme terpandu serupa untuk memastikan tempat duduk yang tepat dalam aplikasi uap dan gas bertekanan tinggi.

Kelebihan Katup Berbantuan Pegas

• Pengoperasian Senyap dan Pencegahan Palu Air: Perangkat ini secara aktif menutup katup pada mikrodetik sehingga kecepatan maju mencapai nol. Yang terpenting, mereka menutup sebelum aliran balik dapat membangun momentum. Hal ini menghilangkan gelombang akustik destruktif yang menyebabkan bantingan katup.
• Orientasi Pemasangan Serbaguna: Gaya penutup disediakan oleh tegangan mekanis, bukan gravitasi. Katup-katup ini benar-benar bersifat segala arah. Desainer perpipaan dapat dengan aman menentukannya untuk tata letak horizontal, vertikal, atau diagonal.
• Jejak Ringkas: Konfigurasi pegas inline umumnya menampilkan dimensi tatap muka yang jauh lebih pendek. Mereka jauh lebih ringan. Hal ini menjadikan mereka penyelamat bagi teknisi yang menavigasi ruangan mekanis yang sempit dan peralatan yang dipasang di selip.

Kontra Katup Berbantuan Pegas

• Penurunan Tekanan Lebih Tinggi: Fluida harus terus menerus mengerahkan gaya melawan tegangan pegas agar saluran tetap terbuka. Cakram dan pemandu pusat tetap berada tepat di jalur aliran, menciptakan turbulensi dan penurunan tekanan terukur yang lebih tinggi. Pompa di hulu harus bekerja lebih keras untuk mengatasi hambatan ini.
• Performa Buruk pada Benda Padat: Mekanisme pemandu internal dan pegas itu sendiri menciptakan jebakan fisik. Bubur, limbah mentah, atau cairan yang mengandung padatan tersuspensi berukuran besar akan dengan cepat menyumbat mekanisme pegas, yang menyebabkan kegagalan besar.
• Biaya Awal yang Lebih Tinggi: Persyaratan untuk pemandu internal yang dibuat dengan mesin presisi dan bahan pegas khusus umumnya meningkatkan biaya produksi.

Tabel Perbandingan Inti: Rincian Teknis

5 Perbedaan Utama yang Mempengaruhi Pengadaan

Saat mengevaluasi dua teknologi berbeda ini, para insinyur harus melihat lebih dari sekadar fungsi dasar pencegahan arus balik. Kesenjangan struktural menentukan perilaku dinamika fluida yang sangat berbeda. Di bawah ini adalah rincian komprehensif dari lima perbedaan utama yang memengaruhi keputusan pengadaan di lokasi.

Mekanisme dan Kecepatan Penutupan

Perbedaan paling mencolok terletak pada cara proses penyegelan dimulai. Unit bergaya ayunan adalah perangkat pasif. Ia menunggu tarikan gravitasi dan mengandalkan pembalikan fisik cairan untuk mendorong flapper dengan kuat ke dudukannya. Reaksi pasif ini pada dasarnya lamban. Sebaliknya, unit pegas bertindak aktif. Pegas kompresi memberikan gaya penutupan yang terus menerus. Saat energi kinetik maju turun di bawah tegangan pegas, segel akan bekerja dengan cepat. Hal ini terjadi sepenuhnya tidak bergantung pada momentum pembalikan fluida.

Palu Air dan Bantingan Katup

Water hammer adalah lonjakan tekanan hebat yang terjadi ketika fluida yang bergerak terpaksa berhenti secara tiba-tiba. Dalam pengaturan yang dioperasikan secara gravitasi, kecepatan penutupan yang lambat berarti bahwa aliran balik sering kali sudah mengalir dengan kecepatan tinggi sebelum disk terpasang sepenuhnya. Ketika akhirnya terbanting melawan arus balik berkecepatan tinggi ini, ia menghasilkan gelombang tekanan akustik yang sangat besar. Gelombang ini mampu memecahkan pipa, meledakkan gasket, dan menghancurkan impeler pompa. Perangkat yang digerakkan oleh pegas sepenuhnya mencegah fenomena ini. Dengan menutup paksa segel tepat saat aliran maju berhenti, aliran balik tidak akan pernah mempunyai peluang untuk menghasilkan kecepatan yang berbahaya.

Batas Orientasi Instalasi

Kendala spasial sering kali menentukan pemilihan komponen di lokasi kerja. Unit ayun tradisional harus dipasang dengan pin engsel sejajar horizontal di bagian atas pipa. Jika dipasang pada pipa horizontal dengan pin di samping, gravitasi tidak dapat menarik cakram hingga tertutup. Terlebih lagi, jika dipasang pada pipa vertikal dengan aliran ke bawah, gravitasi membuat flapper tetap terbuka secara permanen. Alternatifnya, mekanisme pegas tidak bergantung pada gravitasi. Kekuatan mekanisnya memungkinkan pemasangan segala arah yang sebenarnya, memberikan fleksibilitas maksimum dalam tata letak perpipaan multi-level yang kompleks.

Penurunan Tekanan dan Turbulensi Aliran

Dari perspektif dinamika fluida, Koefisien Aliran bervariasi secara drastis antara kedua desain. Ketika terbuka penuh, katup gravitasi menyediakan jalur aliran yang hampir penuh dan tidak terhalang. Fluida mempertahankan profil aliran laminar, sehingga kehilangan energi minimal. Katup pegas memposisikan rakitan cakram tepat di tengah jalur aliran. Akibatnya, cairan harus menyimpang di sekitar penghalang dan terus-menerus mengatasi hambatan mekanis. Divergensi ini menciptakan aliran turbulen dan penurunan tekanan yang dapat diukur.

Persyaratan Jejak dan Ruang

Dimensi fisik memainkan peran penting dalam desain ruangan mekanis modern, di mana ukuran luas ruangan sangat diutamakan. Katup yang bergantung pada gravitasi memerlukan bodi yang besar dan besar untuk mengakomodasi mekanisme engsel. Mereka membutuhkan jarak internal yang cukup agar disk dapat berayun sepenuhnya ke atas. Hal ini mengakibatkan komponen berat dengan dimensi tatap muka yang panjang. Desain pegas inline sangat kompak. Pergerakan linier komponen internal memungkinkan badan katup menjadi lebih pendek secara signifikan, sehingga menghemat ruang yang berharga.

Perincian Aplikasi: Di ​​Mana Menggunakan Yang Mana?

Mekanika teoretis harus diterjemahkan ke dalam penerapan praktis di dunia nyata. Pilihan di antara kedua pilihan ini jarang sekali dilakukan secara sembarangan. Sebaliknya, hal ini ditentukan oleh tuntutan lingkungan industri yang spesifik dan tidak kenal ampun.

Skenario Ideal untuk Katup yang Dioperasikan Gravitasi

• Stasiun Pengolahan Air Limbah: Sistem pembuangan limbah kota sering mengangkut air mentah yang tidak diolah yang mengandung puing-puing dan kain lap yang berat. Jalur aliran yang tidak terhalang memungkinkan padatan ini melewatinya tanpa tersangkut.
• Distribusi Air Skala Besar: Pada jaringan pipa air lintas negara yang besar, meminimalkan kehilangan tekanan sepanjang beberapa mil pipa merupakan prioritas tertinggi. Penurunan tekanan yang rendah menghemat sejumlah besar energi listrik di stasiun pompa bagi pemerintah kota.
• Sistem Fluida Berkecepatan Rendah: Dalam pengaturan dimana kecepatan fluida secara alami rendah dan perubahan arah aliran dilakukan secara bertahap, risiko terjadinya water hammer adalah minimal. Insinyur dapat dengan aman memanfaatkan efektivitas biaya dari model ini.

Skenario Ideal untuk Katup Berbantuan Pegas

• Pabrik Pendingin HVAC dan Umpan Boiler: Di gedung-gedung komersial bertingkat tinggi, putaran air dingin hidup dan mati dengan cepat. Penutupan yang segera dan dibantu sangat penting untuk melindungi peralatan berputar yang mahal dari kejutan hidrolik.
• Kilang Pemrosesan Bahan Kimia: Jaringan pipa kimia seringkali memerlukan kontrol aliran yang tepat dan beroperasi di bawah tekanan tinggi. Kemampuan penyegelan yang cepat mencegah aliran balik bahan kimia yang mudah menguap.
• Platform Lepas Pantai dan Kelautan: Di ruang mekanis yang padat atau unit yang dipasang di selip, tapak yang ringkas dan kemampuan pemasangan segala arah menjadikannya satu-satunya solusi teknik yang layak.

Panduan Seleksi yang Dapat Ditindaklanjuti: Cara Memilih

Membuat keputusan empiris berdasarkan data memerlukan para insinyur untuk mengevaluasi beberapa variabel sistemik. Ukuran dan pemilihan yang tepat bukan hanya tentang mencocokkan diameter pipa. Memilih mekanisme yang salah dapat mengakibatkan kegagalan komponen prematur atau pembatasan aliran yang parah. Gunakan standar berikut untuk memandu spesifikasi di lokasi Anda.

Standar 1: Evaluasi Profil Media
Karakteristik fisik fluida menentukan filter utama pertama Anda. Apakah Anda memompa air limbah mentah, bubur, atau cairan dengan padatan tersuspensi tinggi? Tentukan desain yang dioperasikan secara gravitasi. Jalur aliran yang tidak terhalang mencegah material berserat tersangkut. Sebaliknya, jika Anda menangani media bersih seperti air minum, petrokimia olahan, atau udara bertekanan, mekanisme pegas sangat aman dan sangat menguntungkan.

Standar 2: Memetakan Orientasi Perpipaan
Tinjau gambar isometrik Anda. Jika saluran pipa Anda berjalan secara horizontal atau vertikal ke atas, kedua jenis katup tersebut dapat diterima. Namun, jika perpipaan Anda memerlukan aliran vertikal ke bawah atau perutean diagonal yang rumit, unit yang dioperasikan secara gravitasi dilarang keras. Anda harus menentukan model berbantuan pegas untuk memastikan cakram menempel erat pada dudukan terlepas dari sudut pemasangan.

Standar 3: Hitung Kecepatan Aliran dan Penurunan Tekanan
Setiap katup periksa memerlukan tekanan retak tertentu untuk membuka. Unit gravitasi memiliki tekanan retak yang sangat rendah, sehingga ideal untuk sistem bertekanan rendah yang memprioritaskan kecepatan aliran maksimum. Perangkat berbantuan pegas menghasilkan penurunan tekanan yang lebih tinggi. Anda harus berkonsultasi dengan kurva pompa pabrikan untuk memastikan pompa hulu Anda memiliki tekanan head yang cukup untuk mengatasi hambatan pegas yang terus menerus tanpa menghambat proses hilir.

Standar 4: Menganalisis Total Biaya Kepemilikan
Pembeli teknis harus menghitung biaya selama siklus hidup peralatan. Unit gravitasi tradisional lebih hemat biaya di muka. Namun, jika dipasang pada sistem yang sering mengalami siklus pompa, water hammer yang diakibatkannya dapat mematahkan sambungan pipa dan merusak pompa. Dalam lingkungan dengan siklus tinggi, investasi awal yang sedikit lebih tinggi untuk unit pegas yang dikerjakan dengan mesin presisi akan terbayar dengan menetralkan water hammer dan secara drastis menurunkan biaya pemeliharaan jangka panjang.

Kesimpulan

Dalam perdebatan teknis seputar komponen pipa yang penting ini, tidak ada pilihan yang lebih unggul secara universal. Pilihan optimal sepenuhnya bergantung pada kesesuaian karakteristik struktural dan dinamis dengan kebutuhan spesifik sistem perpipaan Anda.

Sebagai aturan umum, gunakan katup yang dioperasikan secara gravitasi untuk aplikasi aliran berat dan tidak terhalang pada saluran pipa horizontal atau vertikal ke atas. Tentukan katup berbantuan pegas untuk media yang bersih, batasan spasial yang ketat, aliran vertikal ke bawah, dan yang terpenting, kapan pun penghapusan water hammer diperlukan untuk melindungi pompa yang mahal.

Jika saat ini Anda sedang merancang saluran pipa atau mengganti infrastruktur yang rusak, memilih katup yang tepat bukanlah permainan menebak-nebak. Kami sangat menganjurkan Anda untuk menelusuri katalog ekstensif di Didtek Valve untuk menemukan solusi teknik yang tepat yang disesuaikan dengan laju aliran spesifik Anda, jenis media, dan parameter tekanan.

Pertanyaan yang Sering Diajukan

Bisakah katup periksa ayun dipasang secara vertikal?

Ya, tapi dalam kondisi yang sangat terbatas. Katup gaya ayun hanya dapat dipasang pada pipa vertikal jika aliran fluida bergerak vertikal ke atas. Dalam konfigurasi ini, momentum ke atas fluida mendorong piringan terbuka. Saat aliran berhenti, gravitasi membantu menarik cakram kembali ke dudukannya. Jika aliran bergerak vertikal ke bawah, gravitasi akan menahan piringan berat pada posisi terbuka secara permanen, sehingga katup tidak dapat digunakan.

Katup periksa mana yang lebih baik untuk mencegah palu air?

Katup periksa pegas jauh lebih unggul dalam mencegah palu air. Water hammer terjadi ketika fluida berbalik arah dengan cepat dan menutup katup yang terbuka dengan paksa. Katup yang dioperasikan secara gravitasi mengandalkan aliran balik ini untuk menutup, sehingga secara praktis menjamin efek bantingan. Katup berbantuan pegas memanfaatkan tegangan mekanis untuk secara aktif mendorong cakram ke dudukan tepat pada saat kecepatan aliran maju turun ke nol, sehingga mencegah gelombang kejut sepenuhnya.

Apakah katup periksa pegas membatasi aliran?

Ya, mereka memperkenalkan tingkat pembatasan aliran yang lebih tinggi dibandingkan dengan yang dioperasikan secara gravitasi. Pemandu internal, cakram, dan pegas melingkar itu sendiri diposisikan tepat di tengah jalur aliran. Fluida harus terus mengeluarkan energi kinetik untuk menjaga pegas tetap terkompresi. Obstruksi internal ini menciptakan turbulensi dan mengakibatkan penurunan tekanan yang lebih tinggi pada katup.

Apakah katup periksa pegas lebih mahal daripada katup periksa ayun?

Secara umum, ya. Proses pembuatan katup berbantuan pegas melibatkan toleransi yang lebih ketat dan komponen internal yang lebih kompleks. Katup pegas inline memerlukan pemandu pusat yang dibuat dengan mesin presisi, pegas paduan khusus yang tahan terhadap kelelahan, dan mekanisme tempat duduk yang dikalibrasi dengan baik. Fasilitas sering kali mendapatkan kembali investasi awal yang lebih tinggi ini dengan cepat melalui pencegahan pecahnya pipa dan perbaikan pompa yang terkait dengan kerusakan akibat water hammer.

Apa perbedaan mode kegagalan antara kedua desain?

Katup yang dioperasikan secara gravitasi biasanya rusak karena keausan pin engsel. Gerakan mengayun yang terus menerus dalam aliran turbulen dapat menyebabkan pin menurun, sehingga menyebabkan cakram tidak sejajar. Katup berbantuan pegas biasanya rusak karena kelelahan pegas atau penyumbatan internal. Jika partikel melewati saringan hulu, partikel tersebut dapat masuk ke dalam pemandu pegas, menyebabkan katup macet pada posisi terbuka sebagian.

Bisakah katup periksa ayun digunakan untuk sistem udara bertekanan?

Hal ini sangat tidak dianjurkan. Sistem udara dan gas terkompresi tidak memiliki kepadatan fluida yang diperlukan untuk meredam pergerakan flapper logam berat. Denyut cepat kompresor udara akan menyebabkan cakram yang tidak terarah bergetar hebat, menyebabkan keausan mekanis yang cepat dan kegagalan pin engsel dini. Katup berbantuan pegas atau katup periksa angkat khusus adalah standar industri untuk aplikasi pneumatik.

Berapa umur khas katup periksa ini?

Umurnya sangat bergantung pada aplikasi, media, dan jadwal pemeliharaan. Dalam aplikasi air bersih dengan aliran stabil, katup gravitasi baja cor berkualitas tinggi dapat bertahan 15 hingga 20 tahun. Katup berbantuan pegas di lingkungan HVAC siklus tinggi biasanya memerlukan penggantian pegas dan segel internal setiap 5 hingga 7 tahun untuk mempertahankan kinerja anti bantingan puncak. Pemeriksaan rutin terhadap komponen internal sangat penting untuk kedua desain.
