Tahukah Anda bahwa aliran balik dapat merusak jaringan pipa yang kokoh dalam hitungan detik? Beroperasi di bawah tekanan ekstrem, pabrik industri memerlukan perangkat keselamatan mekanis yang sangat mudah digunakan untuk mencegah bencana. Sebagai seorang insinyur kontrol fluida, saya telah melihat secara langsung bagaimana kegagalan dalam memitigasi guncangan hidrolik dapat merusak peralatan berputar yang penting. Dalam panduan ini, Anda akan mengetahui dengan tepat bagaimana pencegahan arus balik yang direkayasa melindungi infrastruktur Anda, memitigasi lonjakan tekanan yang hebat, dan memastikan integritas operasional jangka panjang.
Pada dasarnya, katup periksa industri beroperasi sebagai mekanisme kontrol arah yang digerakkan sendiri. Ini dirancang dengan cermat untuk mempertahankan aliran fluida searah dalam jaringan perpipaan yang kompleks. Tidak seperti katup gerbang atau katup globe yang mengandalkan aktuasi eksternal melalui roda tangan, silinder pneumatik, atau motor listrik, perangkat ini beroperasi sepenuhnya pada aliran dinamis media proses. Ketika tekanan fluida hulu melampaui tekanan retak yang ditentukan, bagian penutup internal, seperti cakram, piston, atau pelat, akan terangkat terbuka.
Sebaliknya, saat kecepatan aliran turun atau berbalik, tekanan balik yang dikombinasikan dengan pegas mekanis memaksa bagian penutup menempel kuat pada dudukan. Ini langsung menutup saluran pipa. Fungsi utama perangkat peka aliran ini adalah pencegahan arus balik mutlak. Kemampuan ini sangat diperlukan untuk menghindari kontaminasi silang yang berbahaya antara jalur proses yang berbeda, menjaga tekanan sistem selama penghentian pompa rutin, dan mengisolasi zona tekanan tertentu di dalam fasilitas.
Perlindungan pompa tetap menjadi salah satu keharusan operasional paling penting dalam pengelolaan fluida. Pertimbangkan pompa umpan boiler 5.000 GPM yang mati secara offline selama shift tengah malam. Jika fluida hilir dibiarkan melonjak ke belakang, energi kinetik yang sangat besar dapat memaksa impeler pompa berputar terbalik. Hal ini pasti akan menyebabkan kerusakan besar pada segel mekanis, defleksi poros, dan kerusakan motor.
Selain itu, pembalikan aliran yang cepat sering kali menyebabkan fenomena kejutan hidrolik hebat yang dikenal sebagai water hammer—atau gas hammer dalam jaringan fluida kompresibel. Hal ini terjadi ketika fluida yang sedang bergerak terpaksa berhenti atau berubah arah secara tiba-tiba. Ini menghasilkan gelombang kejut bertekanan tinggi yang bergema keras melalui pipa. Gelombang kejut ini mempunyai kekuatan yang cukup untuk memecahkan pipa baja, melepaskan penyangga berat, dan melenyapkan instrumentasi sensitif. Dengan menutupnya tepat pada sepersekian detik saat aliran maju berhenti, katup yang dipilih dengan tepat akan menyerap dan memitigasi gelombang kejut ini, sehingga secara drastis mengurangi waktu henti yang tidak direncanakan.
Memilih geometri yang sesuai merupakan hal mendasar bagi efisiensi sistem secara keseluruhan. Karena desain internal yang berbeda menawarkan koefisien aliran, penurunan tekanan, dan kecepatan penutupan yang bervariasi, para insinyur harus menyesuaikan jenis katup dengan dinamika fluida spesifik pada pipa.

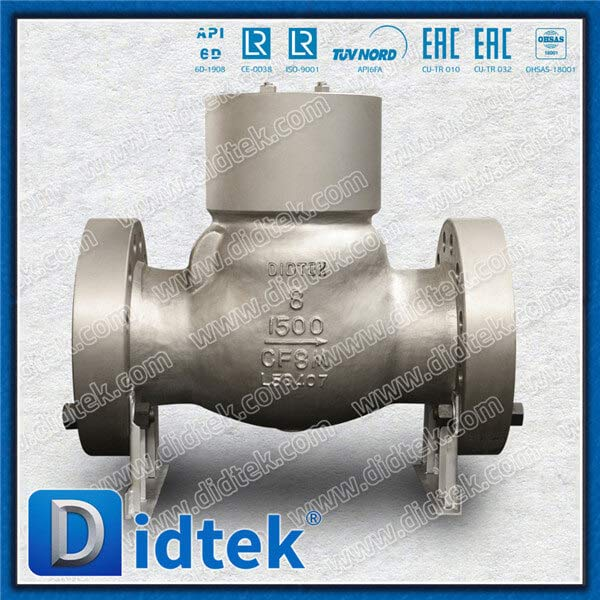

Desain ayunan dilengkapi cakram berengsel yang berayun terbuka sejajar dengan aliran fluida dan bersandar pada dudukan mesin ketika aliran berhenti. Arsitektur tradisional ini menyediakan jalur aliran yang hampir tidak terhalang, sehingga sangat cocok untuk aplikasi yang memerlukan penurunan tekanan minimal dan aliran port penuh. Pipa minyak cair berat sering kali menggunakan desain ini. Karena konstruksinya yang kuat, para insinyur sering kali menentukan katup ayun baja tuang untuk aplikasi kecepatan sedang di kilang dan fasilitas pengolahan air kota di mana ketahanan layanan yang tinggi merupakan kebutuhan sehari-hari.
Beroperasi dengan prinsip gerak linier, desain pengangkatan dan piston mengandalkan aliran fluida untuk mendorong piston terpandu secara vertikal dari dudukannya. Ketika aliran berkurang, gravitasi dan pegas internal mendorong piston kembali ke bawah untuk membuat segel. Karena jalur aliran internal memaksa fluida untuk berputar 90 derajat, komponen-komponen ini secara inheren menyebabkan penurunan tekanan yang lebih tinggi. Namun demikian, mereka tetap sangat stabil di lingkungan bertekanan tinggi dan berkecepatan tinggi. Hal ini menjadikannya ideal untuk saluran uap servis berat yang mengutamakan stabilitas cakram untuk mencegah getaran.
Variasi pelat ganda menggunakan dua pelat setengah lingkaran bermuatan pegas yang berengsel pada pin tengah. Desain ramping ini jauh lebih ringan dan jauh lebih kompak dibandingkan katup ayun bergelang tradisional. Penutupan dengan bantuan pegas memastikan pelat menutup sepersekian detik sebelum aliran maju benar-benar berhenti. Oleh karena itu, bahan-bahan tersebut berfungsi sebagai salah satu solusi yang paling efektif untuk mencegah terjadinya water hammer. Bagi tim pengadaan yang ingin mengoptimalkan jejak spasial dan mengurangi bobot struktural tanpa mengorbankan keselamatan, desain pelat ganda sering kali menjadi solusi pilihan untuk anjungan lepas pantai dan galeri perpipaan yang padat.
Sektor hulu dan tengah beroperasi dalam kondisi fisik yang paling sulit di dunia. Saluran pipa mengangkut cairan multifasa yang mudah menguap yang sering kali mengandung partikulat abrasif, gas alam bertekanan tinggi, dan senyawa korosif seperti hidrogen sulfida. Didorong oleh mandat lingkungan hidup yang ketat dan peraturan zero-flaring, industri ini dengan cepat beralih dari perangkat keras komoditas. Operator semakin banyak berinvestasi dalam pengendalian aliran layanan yang menawarkan keandalan jangka panjang yang dapat diverifikasi. Dalam lingkungan yang sulit ini, kegagalan peralatan melampaui pemeliharaan standar; hal ini merupakan bahaya lingkungan yang parah dan ancaman langsung terhadap keselamatan personel.
Menangani media gas menimbulkan tantangan fisik yang unik dibandingkan dengan cairan yang tidak dapat dimampatkan. Gas sangat mudah dikompresi dan menunjukkan kepadatan massa yang jauh lebih rendah. Oleh karena itu, mereka mengerahkan gaya kinetik yang jauh lebih kecil untuk menahan piringan internal yang berat agar tetap terbuka penuh. Jika katup periksa saluran gas berukuran tidak tepat—khususnya, jika ukurannya terlalu besar untuk laju aliran tertentu—kecepatan rendah akan gagal menjaga kestabilan aerodinamis cakram.
Ketidakstabilan ini menghasilkan obrolan, siklus yang sangat merusak di mana cakram dengan cepat terbanting membuka dan menutup pada dudukan logam. Jika tidak ditangani, obrolan akan menyebabkan keausan dini, penurunan kualitas kursi, dan kerusakan mekanis yang parah dalam beberapa hari. Untuk mencegah hal ini secara proaktif, penerapan gas memerlukan pegas yang dikalibrasi secara tepat, tekanan retak yang lebih rendah, dan dudukan logam-ke-logam khusus yang dirancang untuk tahan terhadap dampak frekuensi tinggi. Selain itu, setiap komponen yang dipasang di jalur pipa kritis ini harus benar-benar mematuhi standar API 6D dan API 594, yang menjamin komponen tersebut dapat menahan tekanan pengoperasian maksimum yang diijinkan sekaligus menyediakan penghentian yang tidak dapat ditembus.
Dalam pembangkit listrik dan pemanasan industri berat, uap merupakan media yang sangat energik dan berpotensi berbahaya. Tidak seperti cairan stabil, uap mengalami perubahan fase, kilatan, dan kavitasi yang cepat dan tidak dapat diprediksi, bergantung pada fluktuasi tekanan dan suhu yang tidak kentara. Ketika aliran balik terjadi pada saluran uap aktif, sering kali hal ini memicu palu air yang disebabkan oleh kondensat. Kejutan hidrolik yang sangat eksplosif ini mampu memecahkan pipa baja tebal, menghancurkan penyangga pipa, dan menyebabkan kerusakan parah pada turbin hilir. Untuk memitigasi risiko bencana ini, fasilitas harus menerapkan kontrol aliran terarah yang dirancang khusus dan mampu merespons pembalikan tekanan secara tiba-tiba secara instan.
Sistem air umpan bertindak sebagai garis hidup mutlak dari setiap operasi boiler industri. Katup periksa boiler biasanya dipasang pada saluran air umpan boiler utama, ditempatkan langsung di antara pompa umpan bertekanan tinggi dan drum boiler. Fungsi utamanya adalah untuk memungkinkan air bertekanan tinggi masuk ke boiler sekaligus secara agresif mencegah uap super panas bertekanan lebih tinggi mengalir kembali ke sistem pasokan air jika pompa tiba-tiba mati.
Karena air umpan boiler sering diolah dengan pemulung oksigen yang keras dan beroperasi pada suhu tinggi, komponen khusus ini harus memberikan ketahanan yang luar biasa terhadap guncangan termal yang cepat dan korosi kimia. Kegagalan di sini tidak hanya melumpuhkan siklus termodinamika seluruh instalasi tetapi juga menimbulkan bahaya keselamatan yang mematikan bagi personel instalasi karena potensi terjadinya uap balik bertekanan tinggi.
Kuningan standar atau bahan dasar besi cor komersial sama sekali tidak memadai untuk layanan uap bertekanan tinggi. Sebaliknya, katup periksa uap khusus harus ditempa atau dicetak dari paduan canggih yang mampu mempertahankan kekuatan tarik struktural selama siklus ekspansi dan kontraksi termal yang ekstrem.
Untuk aplikasi uap jenuh standar, baja karbon tempa seperti ASTM A105 atau baja tuang bermutu tinggi seperti WCB berfungsi sebagai standar industri. Namun, untuk aplikasi uap super panas yang umum terjadi pada pembangkit listrik modern, para insinyur harus meningkatkan ke baja paduan yang mengandung 1,25 persen kromium dan 0,5 persen molibdenum. Bahan khusus ini tahan terhadap deformasi mulur dan grafitisasi pada suhu melebihi 750 derajat Fahrenheit. Selain itu, trim internal sering kali dilapisi dengan paduan berbasis kobalt untuk mencegah penarikan kawat dan erosi yang disebabkan oleh uap berkecepatan tinggi dan partikel mikroskopis yang tersuspensi.
Sektor pemrosesan kimia dan petrokimia menangani cairan yang sangat asam, sangat kaustik, atau sangat beracun. Dalam lingkungan yang sangat diatur ini, mandat operasional adalah pengendalian mutlak. Emisi kecil yang mungkin ditoleransi di jalur utilitas kota dapat mengakibatkan paparan racun pada personel, kondisi atmosfer yang mudah meledak, atau kontaminasi lingkungan yang parah di pabrik kimia. Oleh karena itu, pencegahan aliran yang direkayasa secara presisi merupakan pilar fundamental dalam protokol keselamatan instalasi.
Metalurgi standar terdegradasi dengan cepat bila terkena media agresif seperti asam sulfat pekat, gas klor basah, atau natrium hidroksida. Oleh karena itu, menentukan katup periksa kimia memerlukan pemahaman yang cermat tentang kompatibilitas fluida. Baja tahan karat austenitik, khususnya Baja Tahan Karat 316, berfungsi sebagai bahan dasar yang andal karena kandungan molibdenum pelindungnya, yang secara efektif tahan terhadap lubang lokal.
Untuk konsentrasi klorida yang lebih tinggi atau tingkat pH ekstrem, para insinyur harus meningkatkan baja tahan karat Duplex atau Super Duplex. Ini menawarkan kekuatan tarik tinggi dan ketahanan luar biasa terhadap retak korosi tegangan. Dalam lingkungan oksidatif yang paling parah, paduan berbasis nikel eksotik menjadi diperlukan. Sebagai alternatif, lapisan polytetrafluoroethylene sering digunakan untuk memberikan penghalang kimia inert dan non-reaktif antara media yang mudah menguap dan badan logam.
Dengan pesatnya ekspansi ekonomi hidrogen ramah lingkungan global, permintaan akan pengatur aliran hidrogen khusus pun meningkat. Laporan industri menyoroti bahwa peralatan standar yang siap pakai dengan cepat dihapuskan dari fasilitas canggih ini dan digantikan dengan desain khusus hidrogen yang beremisi sangat rendah. Hidrogen menghadirkan salah satu tantangan pengendalian fluida tersulit dalam industri modern. Sebagai molekul terkecil di alam semesta, ia dengan mudah lolos melalui porositas mikroskopis dalam pengecoran logam standar dan bahan paking konvensional.
Selain itu, atom hidrogen bertekanan tinggi dapat berdifusi langsung ke dalam struktur kristal baja karbon tertentu. Hal ini menyebabkan fenomena berbahaya yang dikenal sebagai penggetasan hidrogen, yang menyebabkan kerusakan mekanis secara tiba-tiba dan tidak dapat diprediksi. Katup periksa hidrogen khusus harus mengatasi tantangan molekuler ini. Pabrikan menggunakan bahan tempa dengan kepadatan tinggi daripada bahan cor berpori. Mekanisme tempat duduk dilengkapi segel logam-ke-logam yang sangat ketat, sering kali dipasang pada lapisan cermin, untuk memenuhi standar emisi buronan yang ketat seperti API 624 atau ISO 15848-1. Pengujian kebocoran helium yang ketat juga wajib dilakukan sebelum unit ini dikerahkan, karena helium sangat mirip dengan perilaku mengelak hidrogen.
Dalam industri jasa yang berat, keputusan pengadaan yang hanya didasarkan pada belanja modal awal mempunyai kelemahan yang mendasar. Harga sebenarnya dari sebuah katup mencakup keandalannya selama beberapa dekade pengoperasian terus-menerus. Kebocoran internal atau kegagalan struktural dapat memicu penghentian darurat pembangkit listrik. Hal ini menyebabkan kerugian produksi sebesar ratusan ribu dolar per hari bagi fasilitas, belum lagi potensi insiden keselamatan yang membawa bencana. Oleh karena itu, pengendalian kualitas empiris yang ketat di tingkat manufaktur bertindak sebagai perlindungan utama bagi keselamatan perusahaan.
Pabrikan yang bereputasi baik akan melakukan evaluasi non-destruktif dan uji tekanan yang menyeluruh pada setiap unit sebelum meninggalkan fasilitas. Standar emas yang diakui secara universal untuk pengujian adalah API 598 dan ASME B16.34.
Pembeli industri harus menuntut bukti kualitas yang obyektif daripada mengandalkan klaim pemasaran. Pengadaan produk harus dibatasi secara ketat hanya pada produsen yang mempunyai kerangka kerja manajemen mutu yang komprehensif dan telah diaudit. Mendapatkan sertifikasi industri yang dapat diverifikasi —seperti ISO 9001, European Pressure Equipment Directive, dan monogram API spesifik—memberikan bukti empiris bahwa metalurgi, pemesinan presisi, dan protokol pengujian pabrikan secara konsisten memenuhi standar keselamatan internasional yang ketat.
Memilih pencegah arus balik yang optimal memerlukan pendekatan metodis dan mengutamakan rekayasa. Insinyur fasilitas sering kali menggunakan metode terstruktur untuk memastikan tidak ada variabel proses penting yang diabaikan selama fase spesifikasi:
Pembelian langsung jarang sekali cukup untuk aplikasi layanan berat. Komponen yang diambil langsung dari katalog sering kali gagal sebelum waktunya ketika terkena dinamika fluida unik dari pabrik atau kilang kimia tertentu. Manajer pengadaan dan teknisi fasilitas harus memprioritaskan kemitraan dengan produsen yang menawarkan dukungan teknis dan konsultasi metalurgi yang kuat. Dengan berkolaborasi dengan penyedia berpengalaman solusi katup , tim dapat menganalisis diagram perpipaan dan instrumentasi, menghitung dinamika fluida secara tepat, dan memberikan konfigurasi rekayasa khusus yang menjamin stabilitas operasional jangka panjang.
Katup periksa industri yang tepat adalah pahlawan keselamatan pipa tanpa tanda jasa. Baik Anda memasang katup periksa uap yang kuat untuk mencegah kejadian aliran balik termal yang berbahaya, atau menentukan katup periksa hidrogen yang sangat khusus untuk menampung molekul yang mudah menguap, memilih perangkat kontrol arah yang tepat sangat penting untuk efisiensi operasional.
Penerapan layanan yang berat sama sekali tidak menyisakan ruang untuk kualitas yang dikompromikan. Selalu prioritaskan pengujian hidrostatik yang ketat, ukuran aliran yang tepat, dan pemilihan material yang benar dibandingkan penghematan biaya awal. Untuk memastikan proyek saluran pipa Anda berikutnya beroperasi dengan aman dan efisien selama beberapa dekade mendatang, tinjau dinamika fluida yang tepat pada sistem Anda dan pilih solusi rekayasa yang tepat untuk melindungi infrastruktur penting Anda saat ini.
Katup periksa industri dirancang khusus untuk lingkungan servis yang berat, dengan tingkat tekanan ASME yang tinggi, ketebalan dinding yang tebal, dan konstruksi metalurgi yang canggih. Tidak seperti katup pipa komersial standar, katup ini menjalani pengujian hidrostatis dan pneumatik API 598 yang ketat untuk menjamin kinerja yang tangguh di bawah tekanan industri yang ekstrem dan suhu tinggi.
Tidak, katup periksa air umumnya tidak cocok dan tidak aman untuk aplikasi gas. Gas yang dapat dikompresi tidak memiliki kepadatan fluida untuk menjaga cakram katup cair standar tetap stabil secara aerodinamis. Hal ini memerlukan katup periksa saluran gas khusus dengan tekanan retak yang dikalibrasi secara khusus dan mekanisme peredam anti-obrolan untuk mencegah kegagalan mekanis yang cepat.
Katup periksa uap biasanya rusak karena palu air yang disebabkan oleh kondensat, guncangan termal yang ekstrem, atau ukuran aliran yang tidak tepat. Jika katup terlalu besar untuk aplikasi, kecepatan uap tidak dapat menghasilkan gaya yang cukup untuk menahan cakram tetap terbuka. Hal ini menyebabkan suara berceloteh cepat yang dengan cepat merusak permukaan tempat duduk bagian dalam dan pin engsel.
Katup periksa boiler harus dipasang langsung pada saluran air umpan boiler utama. Biasanya ditempatkan secara horizontal atau vertikal antara pompa air umpan bertekanan tinggi dan drum ketel. Seringkali dipasang secara seri dengan katup isolasi manual untuk mencegah uap bertekanan tinggi mengalir mundur ke dalam pasokan air.
Bahan yang optimal bergantung sepenuhnya pada sifat korosif spesifik cairan, konsentrasi, dan suhu pengoperasian. Bahan umum yang sangat tahan lama mencakup Baja Tahan Karat 316 untuk asam ringan, paduan Duplex dan Super Duplex untuk lingkungan klorida tinggi, dan lapisan polimer canggih untuk campuran bahan kimia ultra-agresif yang tidak memerlukan kontak logam.
Molekul hidrogen sangat kecil dan dapat dengan mudah menembus coran logam berpori standar dan segel elastomer konvensional. Katup periksa hidrogen khusus menggunakan tempa berdensitas tinggi dan dudukan logam-ke-logam yang sangat tersusun untuk mencegah emisi buronan yang berbahaya. Ia juga menggunakan paduan khusus untuk memitigasi risiko struktural penggetasan hidrogen.
Pabrikan terkemuka menguji katup penting ini menggunakan protokol ketat seperti API 598 dan ASME B16.34. Proses standar ini melibatkan pengujian cangkang hidrostatik pada 1,5 kali tekanan desain untuk memverifikasi integritas struktural. Hal ini segera diikuti dengan pengujian dudukan pneumatik hidrostatis bertekanan tinggi dan tekanan rendah untuk mengukur dan memverifikasi tingkat kebocoran yang diperbolehkan secara tepat.
Ya, ini adalah perangkat pengaman searah dan harus dipasang tepat sesuai dengan panah arah aliran yang dipasang atau ditempa secara permanen ke badan katup. Selain itu, teknisi instalasi harus memverifikasi apakah desain pegas dan cakram internal tertentu disetujui untuk orientasi pipa horizontal, vertikal ke atas, atau vertikal ke bawah.
