Katup Periksa API 594 dan API 602: Standar dan Seleksi

Kegagalan katup yang tidak direncanakan dapat memicu penutupan pabrik industri secara besar-besaran. Peristiwa bencana ini menyebabkan kerugian jutaan produksi dan denda lingkungan bagi fasilitas tersebut. Memilih standar manufaktur yang salah mengancam integritas saluran pipa dan mengganggu operasi sehari-hari. Manajer pengadaan dan insinyur lapangan harus memahami perbedaan teknik yang ketat antara spesifikasi industri untuk membuat keputusan pembelian yang tepat.

Apa itu Katup Periksa API 594? Memahami Standar

Standar American Petroleum Institute 594 adalah spesifikasi yang diakui secara global yang menentukan desain, bahan, dimensi tatap muka, dan persyaratan pengujian untuk katup satu arah tertentu. Direkayasa terutama untuk mencegah aliran balik sekaligus meminimalkan jejak fisik, unit-unit ini merupakan kebutuhan pokok dalam jaringan perpipaan modern. Tidak seperti desain swing check tradisional yang memerlukan bodi berat memanjang, varian API 594 dipasang secara kompak di antara flensa pipa. Konfigurasi ini secara drastis mengurangi bobot struktural dan ruang pemasangan yang diperlukan.

Bangkitnya Desain Pelat Ganda

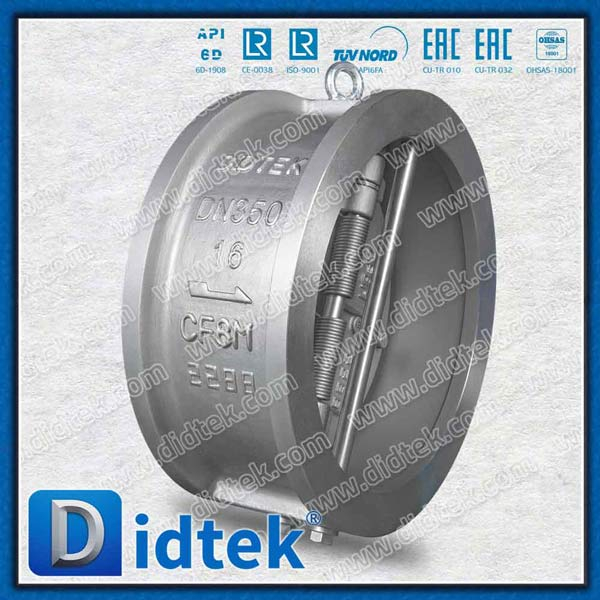

Di antara berbagai konfigurasi yang tercakup dalam standar ini, katup periksa pelat ganda API 594 telah menjadi pilihan dominan di fasilitas industri kontemporer. Bayangkan seorang kru pemeliharaan tergantung pada perancah lima puluh kaki di atas lantai kilang. Melakukan manuver ayunan tradisional yang besar di lingkungan tersebut adalah mimpi buruk logistik. Sebaliknya, desain pelat ganda bergaya wafer menggunakan dua cakram setengah lingkaran bermuatan pegas. Pelat-pelat ini terlipat bersama selama aliran maju dan menutup saat kecepatan fluida turun.

Manfaatnya lebih dari sekedar penurunan berat badan. Secara khusus, konfigurasi ini menawarkan penurunan tekanan yang jauh lebih rendah dan menunjukkan karakteristik non-banting yang penting. Ini melindungi pompa hilir dari kejutan hidrolik. Untuk mematuhi peraturan lingkungan yang ketat, fasilitas modern sering kali menggunakan desain baja tempa F2 tanpa penahan atau baja tuang SS CF8M. Bangunan tanpa penahan ini menghilangkan lubang eksternal pada badan katup, sehingga sepenuhnya menghilangkan potensi jalur kebocoran di atmosfer.

Komponen dan Mekanik Penting

Anatomi katup ini dioptimalkan untuk respons cepat dan andal. Komponen utama meliputi bodi silinder, pelat ganda, pin engsel tengah, pin penghenti untuk mencegah perpindahan berlebih, dan pegas torsi tegangan tinggi. Ketika aliran maju melambat, ketegangan pegas memulai penutupan sebelum fluida dapat berbalik sepenuhnya. Mekanisme proaktif ini sangat efektif dalam memitigasi water hammer. Water hammer adalah gelombang kejut hidrolik destruktif yang mampu merusak sambungan pipa dan merusak instrumentasi sensitif.

Menjelajahi Standar Katup Periksa API 602

Meskipun standar sebelumnya membahas ukuran luas dan desain wafer, API 602 melayani bidang teknik yang benar-benar berbeda. Ini adalah spesifikasi definitif untuk katup kompak tugas berat, yang diterapkan secara ketat pada sistem perpipaan lubang kecil. Biasanya, ini mencakup Ukuran Pipa Nominal 4 dan lebih kecil.

Karakteristik Desain dan Kekuatan Tempa

Berjalanlah melewati selip injeksi bahan kimia yang padat, dan Anda pasti akan melihat unit kokoh yang menjaga jalur bypass. Katup periksa API 602 dicirikan oleh konstruksi baja tempa tugas berat. Proses penempaan membentuk logam di bawah gaya tekan lokal yang ekstrim. Hal ini menyelaraskan struktur butiran dan menghilangkan rongga internal atau porositas yang sering ditemukan pada bahan cor alternatif. Oleh karena itu, material seperti ASTM A105 atau F316 memiliki kekuatan tarik yang luar biasa, menjadikannya sangat tahan terhadap kelelahan termal dan guncangan mekanis.

Berdasarkan standar ini, katup umumnya terbagi dalam tiga kategori fungsional. Jenis piston menggunakan mekanisme geser yang sangat baik untuk meredam denyut aliran yang parah. Jenis bola memiliki elemen bola yang sangat efektif untuk cairan dengan viskositas tinggi. Terakhir, tipe ayunan menggunakan cakram tradisional, cocok untuk jalur berkecepatan rendah yang mengutamakan meminimalkan penurunan tekanan.

Tren Industri: Pergeseran Menuju Tempa Paduan Tinggi

Menganalisis perubahan yang terjadi baru-baru ini di sektor petrokimia dan lepas pantai menunjukkan adanya tren industri yang berbeda dalam menentukan material dengan kandungan paduan yang lebih tinggi untuk infrastruktur lubang kecil. Ketika ekstraksi minyak dan gas mendorong lingkungan yang lebih dalam, lebih panas, dan lebih korosif, baja karbon standar sering kali diganti. Ladang hidrogen sulfida yang tinggi memerlukan batasan yang tidak dapat ditembus. Kontraktor pengadaan teknik semakin mengandalkan standar API 602 yang ketat untuk memastikan paduan eksotik seperti baja tahan karat Duplex dan Inconel ditempa dengan sempurna. Tren ini sebagian besar didorong oleh inisiatif global untuk mencapai nol emisi dalam aplikasi media yang mematikan.

API 594 vs. API 602: Penjelasan Perbedaan Inti

Untuk membantu manajer proyek dan tim pengadaan dalam mengevaluasi kedua opsi ini, memahami perbedaan teknik mendasar keduanya sangatlah penting. Keputusan jarang sekali tergantung pada preferensi. Ini ditentukan secara ketat oleh parameter sistem.

Rentang Ukuran dan Jejak Spasial

Pembeda paling langsung adalah skala. API 594 dibuat untuk throughput yang besar, mencakup berbagai ukuran yang melampaui perpipaan standar. Sebaliknya, API 602 secara eksklusif didedikasikan untuk jaringan kecil. Jika suatu proyek menentukan pipa berdiameter besar, standar wafer adalah pilihan otomatis.

Bahan Pembuatan: Cor vs. Tempa

Karena menempa komponen yang sangat besar membutuhkan biaya yang mahal dan rumit secara teknis, katup berdiameter besar biasanya menggunakan baja tuang. Namun, kondisi tekanan tinggi yang melekat pada pipa dengan lubang kecil menuntut kepadatan struktural yang hanya dapat dihasilkan oleh baja tempa. Meskipun katup API 594 palsu memang ada untuk aplikasi layanan berat tertentu, pengecoran tetap menjadi metode manufaktur utama untuk ukuran yang lebih besar.

Pemasangan dan Dimensi Tatap Muka

Katup wafer dirancang dengan cerdik agar dapat tergelincir dengan rapi di antara flensa pipa yang ada, sehingga memerlukan dukungan struktural minimal. Katup tempa lubang kecil, meskipun ukuran keseluruhannya kecil, sering kali dilengkapi NPT berulir, las soket, atau ujung bergelang integral. Dibandingkan dengan ukuran pipa nominalnya, pipa ini memiliki dimensi tatap muka yang lebih panjang untuk mengakomodasi kap mesin yang dibaut atau dilas.

Decoding Peringkat Tekanan: Dari Kelas 600 hingga Kelas 2500

Kedua standar tersebut harus mematuhi ASME B16.34, yang menetapkan peringkat suhu tekanan yang ketat berdasarkan bahan konstruksi. Memilih kelas tekanan yang tepat adalah mandat keselamatan yang tidak dapat dinegosiasikan yang berdampak langsung pada integritas instalasi.

Aplikasi untuk Tekanan Sedang hingga Tinggi

Penunjukan Kelas 600 menunjukkan Tekanan Kerja Maksimum yang Diijinkan. Pada suhu sekitar, katup periksa baja karbon kelas 600 biasanya dapat menahan tekanan hingga sekitar 1480 psig. Unit-unit ini menjadi tulang punggung sektor tengah dan hilir. Anda akan sering menemukannya dipasang di sistem air umpan boiler, fasilitas pemrosesan minyak bertekanan sedang, dan saluran transmisi tengah. Mereka menawarkan keseimbangan optimal antara ketebalan dinding dan efektivitas biaya.

Lingkungan Ekstrim dan Layanan Parah

Selain itu, ketika parameter operasional melampaui batas metalurgi, katup periksa kelas 2500 menjadi wajib. Dinilai mampu menangani tekanan volatil yang mendekati 6170 psig pada suhu sekitar, unit ini memiliki dinding yang sangat tebal. Mereka menggunakan perbautan tugas berat dan bahan tempat duduk khusus yang dirancang untuk menahan deformasi parah. Bahan-bahan ini sangat diperlukan pada anjungan lepas pantai, pada sistem injeksi uap bertekanan tinggi, dan pada unit pemrosesan bahan kimia yang memerlukan layanan berat dimana pelemahan struktural akan menyebabkan ledakan dahsyat.

Panduan Seleksi: Cara Memilih Antara Standar

Memilih katup satu arah yang tepat merupakan keputusan teknis yang ketat berdasarkan dinamika fluida, ketersediaan ruang, dan protokol keselamatan. Insinyur lapangan harus mengikuti pendekatan terstruktur untuk memastikan kinerja optimal.

Menilai Ukuran Pipa dan Keterbatasan Ruang

Filter utama adalah Ukuran Pipa Nominal. Sebagai aturan praktis umum, untuk jaringan pipa yang lebih besar dari Ukuran Pipa Nominal 4, desain wafer adalah standar defaultnya. Selain itu, jika area pemasangan memiliki keterbatasan spasial yang parah seperti ruang pompa yang padat, dimensi tatap muka yang kompak akan sangat menguntungkan. Untuk jalur Pipa Nominal Ukuran 2 atau lebih kecil, standar lubang kecil yang ditempa hampir pasti diperlukan.

Evaluasi Media, Tekanan, dan Suhu

Cairan yang sangat korosif, senyawa organik yang mudah menguap, atau tekanan ekstrem memerlukan badan katup tempa yang padat dan tidak berpori. Struktur ini mencegah perembesan media internal dan menahan mulur suhu tinggi. Sifat fluida secara langsung menentukan tingkatan material dan standar konstruksi yang diperlukan.

Analisis Karakteristik Aliran dan Penurunan Tekanan

Insinyur harus hati-hati menghitung penurunan tekanan yang dapat diterima di seluruh sistem perpipaan. Pelat ganda yang dirancang secara aerodinamis meminimalkan hambatan aliran, secara signifikan mengurangi konsumsi energi pompa seiring waktu. Selain itu, jika suatu sistem rentan terhadap pembalikan aliran yang cepat di bagian hilir pompa bolak-balik, penutupan dengan bantuan pegas jauh lebih unggul dalam menghentikan gelombang kejut hidraulik sebelum gelombang kejut tersebut dapat terbentuk sepenuhnya.

Pentingnya Pengendalian Mutu dan Sertifikasi dalam Proyek EPC

Pengadaan perangkat keras yang gagal selama commissioning dapat mengakibatkan penundaan proyek senilai jutaan dolar, denda lingkungan, dan bahaya keselamatan yang parah. Oleh karena itu, pengendalian kualitas yang terverifikasi sangat penting bagi kontraktor Pengadaan Teknik dan Konstruksi.

Memenuhi Standar Global dan Tujuan Lingkungan

Tren industri yang menonjol adalah dorongan agresif terhadap kepatuhan Lingkungan, Sosial, dan Tata Kelola. Proyek-proyek modern tidak menuntut adanya emisi buronan. Akibatnya, para insinyur semakin menentukan desain tanpa penahan yang sepenuhnya menghilangkan penetrasi bodi luar. Produk harus menjalani pengujian tambahan yang ketat seperti API 598 untuk memastikan integritas cangkang dan kemampuan tempat duduk di bawah lonjakan tekanan hidrostatik dan pneumatik yang parah.

Memverifikasi Kredensial Produsen

Mendapatkan produk dari produsen terkemuka yang telah diperiksa secara menyeluruh sangatlah penting. Tim pengadaan harus mencari sertifikasi ISO 9001, kepatuhan CE PED untuk pasar Eropa, dan monogram API resmi. Meninjau sertifikat manufaktur katup yang terverifikasi menjamin bahwa produk yang dikirim benar-benar mematuhi komposisi metalurgi yang disyaratkan, toleransi pemesinan yang presisi, dan protokol pengujian yang terdokumentasi.

Pemeliharaan, Pemecahan Masalah, dan Total Biaya Kepemilikan

Harga pembelian awal hanya mewakili sebagian kecil dari Total Biaya Kepemilikan katup. Persyaratan pemeliharaan jangka panjang, penggantian suku cadang, dan potensi waktu henti sangat memengaruhi anggaran operasional.

Mempertahankan Desain Wafer dan Pelat Ganda

Unit-unit ini umumnya memiliki perawatan yang rendah karena struktur internal yang ramping dan tidak memiliki bagian eksternal yang bergerak. Namun, tim pemeliharaan harus terus memantau pegas torsi internal untuk mengetahui adanya kelelahan, terutama pada aliran yang sangat turbulen di mana terjadi kepakan pelat. Mata air yang terdegradasi menunda penutupan sehingga menimbulkan kembali risiko palu air. Memanfaatkan konfigurasi tanpa penahan secara signifikan menurunkan Total Biaya Kepemilikan dengan menghilangkan kebutuhan untuk mengganti sumbat atau gasket segel eksternal secara berkala.

Merawat Katup Tempa Lubang Kecil

Perawatan rutin untuk unit tempa dengan lubang kecil biasanya berkisar pada sambungan kap mesin dan keausan jok internal. Dalam aplikasi suhu tinggi, permukaan tempat duduk mungkin mengalami erosi seiring waktu. Untuk tipe kap yang dibaut, perputaran termal menyebabkan relaksasi paking, sehingga memerlukan retork baut yang terjadwal selama perputaran pabrik. Dalam sistem fluida yang mematikan, para insinyur sering kali memilih variasi kap mesin yang dilas. Meskipun inline tidak dapat diperbaiki, namun menjamin tidak ada kebocoran selama masa pakainya, sehingga sangat mengurangi biaya pemeliharaan di lingkungan berbahaya.

Kesimpulan

Pengadaan katup industri yang tepat memerlukan pemahaman mendalam tentang tuntutan operasional garis depan. Standar API 594 paling unggul untuk jaringan pipa berdiameter besar, menawarkan kemampuan menghemat ruang yang tak tertandingi, mengurangi bobot, dan pencegahan water hammer yang unggul melalui desain pelat ganda bermuatan pegas. Sebaliknya, standar API 602 memberikan integritas struktural kokoh yang diperlukan untuk menahan tekanan tinggi dan media berbahaya secara aman dalam sistem perpipaan lubang kecil. Dengan mengevaluasi kelas tekanan, dinamika fluida, dan batasan spasial secara cermat, para insinyur dapat memastikan keamanan pipa jangka panjang dan efisiensi pabrik yang optimal.

FAQ Pertanyaan yang Sering Diajukan

Apa perbedaan antara katup periksa API 594 dan API 6D?

API 594 terutama berfokus pada desain, dimensi, dan peringkat tekanan-suhu untuk wafer, lug, dan katup bergelang yang umumnya digunakan di kilang dan pabrik kimia. Hal ini sangat terkait dengan desain pelat ganda yang menghemat ruang. API 6D, sebaliknya, adalah spesifikasi yang dirancang khusus untuk jaringan pipa transmisi minyak dan gas jarak jauh. Katup API 6D sering kali memerlukan desain lubang penuh untuk memungkinkan operasi pembersihan dan inspeksi pigging pipa. Persyaratan izin khusus ini biasanya tidak tercakup dalam API 594.

Bisakah katup periksa pelat ganda dipasang secara vertikal?

Ya, mereka dapat dipasang pada pipa vertikal, tetapi arah aliran merupakan faktor teknis yang penting. Pemasangan pada garis vertikal dengan aliran ke atas adalah standar dan sangat efektif. Namun, jika garis vertikal menampilkan aliran ke bawah, diperlukan modifikasi khusus. Pabrikan harus menggunakan pegas yang lebih berat dan dikalibrasi secara khusus untuk memastikan pelat dapat menutup dengan aman terhadap gaya gravitasi dan berat fluida.

Apa yang dimaksud dengan tanpa penahan dalam desain katup?

Dalam konfigurasi standar, pin engsel dan pin penghenti dimasukkan melalui lubang yang dibor seluruhnya melalui badan katup, yang kemudian ditutup dengan sumbat berulir. Desain tanpa penahan berarti tidak ada lubang yang dibor melalui batas tekanan luar. Pin internal diamankan menggunakan pembawa internal atau cincin penahan. Desain ini sangat penting untuk aplikasi beracun atau bertekanan tinggi karena sepenuhnya menghilangkan potensi jalur kebocoran ke atmosfer, sehingga mencegah emisi lepasan.

Apakah katup periksa Kelas 2500 selalu dipalsukan?

Dalam ukuran pipa nominal yang lebih kecil yang diatur oleh API 602, pipa tersebut hampir secara eksklusif dibuat dari baja tempa untuk memastikan kepadatan dan kekuatan yang diperlukan untuk menangani tekanan ekstrem. Namun, dalam ukuran yang lebih besar yang diatur oleh API 594, katup Kelas 2500 dapat dibuat dari baja tuang. Selama proses pengecoran dikontrol secara ketat dan ketebalan dinding, penilaian material, dan pengujian non-destruktif memenuhi persyaratan ketat ASME B16.34, katup cor sepenuhnya mampu menangani tekanan ekstrem dengan aman.

Standar mana yang lebih baik untuk mencegah water hammer?

Desain pelat ganda berdasarkan API 594 secara inheren lebih unggul dalam mencegah water hammer dibandingkan dengan pemeriksaan ayunan standar. Palu air terjadi ketika aliran balik membanting cakram hingga tertutup, menciptakan gelombang kejut yang merusak. Karena desain pelat ganda menggunakan pegas torsi yang kuat, pelat dipaksa menutup sehingga kecepatan aliran maju seketika turun menjadi nol. Penutupan dengan bantuan pegas ini memastikan saluran tertutup sepenuhnya sebelum terjadi aliran balik, sehingga mengurangi kondisi yang menyebabkan kejutan hidrolik.

Bisakah katup API 594 dan API 602 digunakan secara bergantian?

Tidak, keduanya mempunyai tujuan teknis yang berbeda. API 594 dirancang untuk jaringan pipa yang lebih besar yang mengutamakan penghematan ruang dan mencegah water hammer. API 602 hanya diperuntukkan bagi sistem perpipaan dengan lubang kecil yang memerlukan dinding tebal untuk menahan tekanan berat dan guncangan termal. Menggantinya akan menyebabkan ketidakmungkinan pemasangan karena ketidaksesuaian ukuran atau kegagalan struktural yang parah.

Apa persyaratan pengujian untuk katup periksa API 594 dan API 602?

Kedua standar tersebut memerlukan pengujian yang ketat untuk memastikan keselamatan operasional. Pabrikan biasanya mengikuti standar pengujian API 598, yang mewajibkan pengujian cangkang hidrostatik bertekanan tinggi untuk memverifikasi integritas bodi dan pengujian kursi pneumatik bertekanan rendah untuk menjamin tidak ada kebocoran. Katup yang ditujukan untuk servis berat juga dapat menjalani pengujian non-destruktif tambahan seperti radiografi atau pemeriksaan penetran pewarna untuk memastikan tidak adanya cacat metalurgi mikroskopis.
