Pencegahan arus balik bukan sekadar kotak centang kepatuhan. Ini tetap menjadi perlindungan operasional yang penting dalam sistem perpipaan kota, komersial, dan industri. Ketika fluida tiba-tiba berbalik arah, guncangan mekanis yang terjadi pada peralatan hulu sangat parah. Peristiwa aliran balik tunggal dapat menghancurkan impeler pompa, merusak saluran pipa, atau menyebabkan kontaminasi silang yang berbahaya pada media sensitif. Bagaimana kita memitigasi risiko hidrolik ini? Rekayasa yang tepat dan spesifikasi komponen yang akurat adalah satu-satunya jawaban yang dapat diandalkan.
Memilih ukuran katup atau mekanisme penutupan yang salah menciptakan efek riak kegagalan sistem. Ukuran yang terlalu besar menyebabkan keausan dan obrolan internal yang cepat. Sebaliknya, ukuran yang terlalu kecil menyebabkan penurunan tekanan berlebihan yang memaksa pompa bekerja lebih keras dan membakar lebih banyak energi. Selain itu, pemilihan mekanisme penutupan yang tidak tepat sering kali menyebabkan water hammer yang parah, yang menyebabkan kelelahan struktural jangka panjang pada pipa. Panduan komprehensif ini memberikan data empiris yang dibutuhkan para insinyur, kontraktor, dan manajer pengadaan untuk menentukan, mengukur, dan memilih perangkat aliran searah tiga inci yang sempurna untuk aplikasi kontrol fluida yang menuntut.
Beberapa tahun terakhir telah terjadi perubahan besar dalam strategi pengendalian cairan industri. Infrastruktur global yang menua dan peraturan lingkungan yang lebih ketat memaksa fasilitas pemrosesan untuk melakukan peningkatan dari komponen dasar besi tuang menjadi bahan paduan tinggi yang kuat. Para insinyur kini memprioritaskan efisiensi energi di atas segalanya. Mereka secara aktif mencari katup yang menawarkan penurunan tekanan sangat rendah untuk mengurangi konsumsi daya pompa secara keseluruhan. Selain itu, integrasi cepat pemeliharaan prediktif berarti sistem perpipaan modern memerlukan komponen dengan ketertelusuran material yang dapat diverifikasi dan ketahanan siklus hidup yang terbukti di bawah fluktuasi tekanan dan suhu ekstrem.
Katup periksa tiga inci adalah perangkat mekanis otonom yang dirancang khusus untuk sistem perpipaan dengan Ukuran Pipa Nominal 3 inci, yang diameternya kira-kira 80mm. Tidak seperti katup gerbang atau katup globe yang memerlukan roda tangan manual atau aktuator pneumatik eksternal, unit ini beroperasi sepenuhnya pada dinamika fluida.
Prinsip kerja dasar bergantung langsung pada energi kinetik fluida itu sendiri. Ketika tekanan hulu melebihi tekanan retak dan hambatan hilir yang dirancang, mekanisme internal—baik cakram, pelat, atau piston—terbuka untuk memungkinkan aliran maju. Jika aliran berhenti atau berbalik secara tiba-tiba, tekanan balik di hilir akan memaksa mekanisme penutupan secara instan terhadap dudukan. Tindakan ini menciptakan segel yang rapat dan anti bocor yang mengisolasi pipa sepenuhnya.
Mengintegrasikan katup-katup ini ke dalam saluran pipa adalah praktik rekayasa standar untuk melindungi infrastruktur sensitif. Aplikasi bidang industri yang umum meliputi:
Desain mekanis internal katup menentukan sifat dinamis fluida, penurunan tekanan, dan kesesuaian untuk media tertentu. Untuk pipa tiga inci, para insinyur biasanya memilih dari tiga konfigurasi utama berdasarkan parameter operasional sistem.

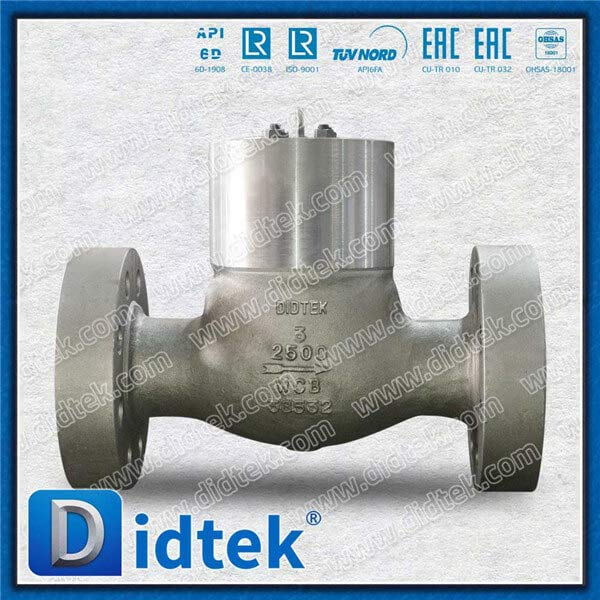

Katup ini memiliki desain sederhana namun sangat efektif yang terdiri dari cakram yang dipasang pada pin engsel di atas aliran aliran. Saat fluida masuk, tekanan dinamis mengayunkan piringan ke atas, membersihkan jalur aliran sepenuhnya. Ketika aliran berkurang, gravitasi dan aliran balik menyebabkan cakram berayun kembali ke dudukan katup.
Desain ini menawarkan penurunan tekanan yang sangat rendah karena jalur aliran yang tidak terhalang. Mereka sangat efektif dalam saluran pipa horizontal dan menangani media yang mengandung partikulat padat berat dengan mudah, menjadikannya ideal untuk aplikasi air limbah mentah dan bubur. Namun, mereka tetap sangat rentan terhadap water hammer. Jika cairan berbalik arah secara tiba-tiba, cakram dapat menutup dengan keras, menyebabkan lonjakan tekanan yang dapat merusak infrastruktur perpipaan. Untuk lingkungan bertekanan tinggi yang ekstrem di mana integritas struktural tidak dapat dinegosiasikan, menentukan Swing Check Valve tugas berat —seperti desain Pressure Seal Bonnet Kelas 2500—memastikan sistem tahan terhadap tekanan mekanis yang parah dan lonjakan tekanan tanpa kegagalan.
Juga dikenal sebagai katup nosel atau katup periksa senyap, unit ini menggunakan batang tengah yang menahan cakram atau si kecil pada dudukan katup, didukung oleh pegas mekanis yang dikalibrasi. Fluida harus memberikan tekanan yang cukup untuk mengatasi tegangan pegas untuk membuka jalur aliran.
Keuntungan besar di sini adalah penutupan yang proaktif. Ketika kecepatan fluida maju menurun, pegas secara aktif mendorong piringan menuju posisi tertutup sebelum aliran balik benar-benar dimulai. Penutupan yang cepat ini secara drastis mengurangi risiko water hammer. Selain itu, mereka dapat dipasang di hampir semua orientasi, termasuk garis vertikal dengan aliran ke atas. Sebaliknya, kehadiran pegas dan mekanisme pemandu pusat membatasi jalur aliran, menghasilkan tekanan retak yang lebih tinggi dan penurunan tekanan yang lebih signifikan pada unit dibandingkan dengan tipe ayunan.
Desain pelat ganda menggunakan dua pelat setengah lingkaran bermuatan pegas yang berengsel pada pin tengah. Ketika aliran terjadi, lempeng-lempeng tersebut terlipat ke dalam seperti sayap kupu-kupu. Saat aliran terhenti, pegas torsi segera menutup pelat.
Konfigurasi ini sangat kompak dan ringan. Katup wafer pelat ganda memakan sebagian kecil ruang katup ayun bergelang standar. Hal ini menjadikannya pilihan utama untuk anjungan lepas pantai, pembuatan kapal, dan ruang mekanis sempit yang menerapkan batasan ruang dan berat secara ketat.
| Jenis Katup | Kapasitas | Aliran Penurunan Tekanan | Aplikasi Terbaik | Palu Air Risiko |
|---|---|---|---|---|
| Pemeriksaan Ayunan | Tinggi | Sangat Rendah | Garis horizontal, air limbah, bubur | Tinggi |
| In-Line Bermuatan Pegas | Sedang | Sedang hingga Tinggi | Garis vertikal, air bersih, debit pompa | Sangat Rendah |
| Wafer Piring Ganda | Sedang hingga Tinggi | Sedang | Ruang sempit, lepas pantai, putaran HVAC | Rendah |
Menentukan komponen saluran pipa memerlukan perhatian yang tepat terhadap dimensi teknik untuk memastikan integrasi yang lancar ke dalam jaringan pipa yang ada. Dimensi ini diatur secara ketat oleh standar internasional untuk menjamin pertukaran antar produsen.
Dimensi tatap muka, yang dikenal sebagai FTF, adalah jarak fisik yang tepat antara permukaan sambungan saluran masuk dan saluran keluar. Pengukuran ini bervariasi secara drastis tergantung pada jenis katup dan kelas tekanan. Misalnya, katup ayun bergelang Kelas 150 standar biasanya memiliki dimensi FTF 9,5 inci untuk mengakomodasi mekanisme engsel internal. Sebaliknya, katup wafer pelat ganda dalam kelas tekanan yang sama dirancang sesempit mungkin, seringkali hanya berukuran 2,875 inci. Memahami dimensi ini sangat penting bagi perancang perpipaan selama tahap penyusunan untuk memastikan kecukupan potongan spool.
Metode yang menghubungkan komponen ke pipa menentukan kemampuan retensi tekanan dan kemudahan pemeliharaan secara keseluruhan selama penyelesaian fasilitas.
Fase penting dalam pemilihan adalah mencocokkan kemampuan retensi tekanan komponen dengan kondisi pengoperasian maksimum pipa. Tekanan dan suhu pada dasarnya saling terkait. Ketika suhu media meningkat, kekuatan luluh struktural logam menurun, sehingga menurunkan tekanan yang diijinkan.
Di Amerika Utara dan banyak sektor internasional, peringkat tekanan ditentukan oleh ASME B16.34. Komponen dikategorikan ke dalam kelas berbeda mulai dari Kelas 150 hingga Kelas 2500. Ada kesalahpahaman umum bahwa Kelas 150 berarti unit diberi nilai tepat 150 PSI. Pada kenyataannya, katup baja karbon Kelas 150 dapat dengan aman menangani hingga 285 PSI pada suhu sekitar. Namun, jika suhu fluida melonjak hingga 500 derajat Fahrenheit, tekanan kerja maksimum yang diijinkan turun secara signifikan hingga 170 PSI.
Pemilihan material secara langsung berdampak pada daya tahan. Baja Karbon Cor, seperti ASTM A216 WCB, tetap menjadi standar industri untuk aplikasi petrokimia bertekanan tinggi. Baja Tahan Karat, seperti ASTM A351 CF8M, dipilih karena ketahanannya terhadap korosi yang luar biasa di lingkungan kimia yang sangat agresif. Besi Ulet sering digunakan dalam sistem air perkotaan karena sangat hemat biaya, meskipun tidak cocok untuk proses industri bersuhu tinggi.
Kesalahan teknik yang sering terjadi adalah asumsi bahwa pipa 3 inci secara otomatis menentukan katup 3 inci. Penentuan ukuran harus selalu didasarkan pada kondisi aliran aktual dan dinamika fluida, tidak hanya sekedar mencocokkan ukuran garis.
Koefisien aliran, yang disebut Cv, mewakili volume air dalam galon per menit yang akan mengalir melalui katup terbuka penuh dengan penurunan tekanan 1 PSI. Desain ayunan standar 2 inci mungkin memiliki Cv sekitar 50. Dengan memastikan katup periksa 3 inci ditentukan dengan benar, teknisi dapat memanfaatkan Cv yang berkisar antara 120 hingga 150. Unit 4 inci melonjak secara signifikan hingga Cv 250 atau lebih. Peningkatan eksponensial ini menunjukkan betapa pentingnya penentuan ukuran yang tepat untuk mempertahankan laju aliran sistem yang diperlukan.
Katup periksa bergantung sepenuhnya pada kecepatan fluida untuk menjaga cakram internal tetap stabil dan terbuka penuh. Jika suatu sistem memiliki laju aliran yang besar, pengurangan ukuran ke katup 2 inci untuk menghemat biaya di muka akan menimbulkan kemacetan yang parah. Kecepatan fluida akan melonjak saat ia menerobos melalui lubang yang lebih kecil, sehingga mengakibatkan aliran turbulen, kavitasi, dan penurunan tekanan yang tidak dapat diterima. Sebaliknya, jika katup berukuran 4 inci dipasang pada sistem dengan volume aliran yang tidak mencukupi, fluida akan kekurangan energi kinetik untuk mendorong cakram hingga terbuka penuh. Piringan akan melayang di aliran arus, berosilasi dengan cepat terhadap dudukannya. Obrolan ini menyebabkan keausan mekanis yang parah pada pin engsel dan kegagalan yang tidak dapat dihindari. Insinyur harus menghitung kecepatan fluida yang diantisipasi, umumnya bertujuan untuk mempertahankan aliran cairan antara 3 hingga 10 kaki per detik untuk stabilitas optimal.
Manajer pengadaan dan insinyur perpipaan harus mengikuti kerangka pengambilan keputusan yang terstruktur dan empiris ini untuk memastikan komponen yang dipilih memenuhi semua persyaratan keselamatan dan operasional.
Memilih mitra manufaktur yang andal sama pentingnya dengan menyelesaikan spesifikasi teknis yang tepat. Komponen yang diproduksi dengan buruk akan mengalami porositas pada pengecoran baja, pengerjaan mesin yang tidak akurat pada permukaan tempat duduk, atau pin engsel internal yang lemah. Cacat ini pada akhirnya menyebabkan kegagalan saluran pipa yang sangat besar dan waktu henti fasilitas yang tidak direncanakan.
Saat mencari infrastruktur penting, tim pengadaan harus mengevaluasi produsen berdasarkan protokol Jaminan Kualitas dan Kontrol Kualitas mereka. Vendor papan atas memberikan keterlacakan material secara penuh melalui Laporan Uji Pabrik dan melakukan Identifikasi Material Positif yang ketat. Mengevaluasi produsen profil perusahaan memastikan mereka memegang sertifikasi ISO 9001 dan API yang aktif, membuktikan bahwa fasilitas mereka beroperasi berdasarkan pedoman manufaktur internasional yang ketat. Bermitra dengan ahli metalurgi bersertifikat menjamin keandalan dan kinerja siklus hidup jangka panjang.
Memilih perangkat kontrol aliran tiga inci yang tepat merupakan dasar keselamatan pipa dan efisiensi operasional. Insinyur harus hati-hati mengevaluasi media aliran tertentu, kelas tekanan yang diperlukan, dan kecepatan fluida sebelum membuat keputusan pengadaan. Pilihan antara mekanisme ayun untuk penurunan tekanan rendah dan desain pegas untuk mencegah palu air sering kali menjadi pembeda antara pengoperasian yang lancar selama beberapa dekade dan kegagalan mekanis yang langsung terjadi.
Ukuran yang tepat mencegah kemacetan sistem, memastikan pompa hulu beroperasi dalam kurva efisiensi optimalnya. Selalu verifikasi peringkat tekanan dan suhu sebelum menyelesaikan pembelian Anda. Jika Anda menghadapi dinamika fluida yang kompleks, meningkatkan infrastruktur yang menua, atau mengelola lingkungan bertekanan ekstrem, kami menganjurkan Anda untuk menghubungi pakar teknik kami . Jelajahi jajaran produk Didtek Valve yang tangguh untuk menentukan solusi terbaik bagi proyek Anda, memastikan sistem industri Anda tetap terlindungi dari arus balik setiap hari.
Kapasitas aliran bervariasi secara signifikan berdasarkan geometri internal jenis katup tertentu. Desain ayunan 3 inci biasanya menawarkan Cv berkisar antara 110 hingga 140 karena jalur alirannya tidak terhalang. Sebaliknya, desain segaris pegas berukuran 3 inci, yang memiliki komponen pemandu internal yang terletak langsung di aliran aliran, umumnya menghasilkan kisaran Cv yang lebih rendah yaitu 80 hingga 100.
Desain ayunan secara teoritis dapat dipasang pada pipa vertikal, tetapi hanya jika aliran fluida bergerak ke arah atas. Namun, para insinyur lapangan umumnya tidak menganjurkan praktik ini dalam sistem industri bertekanan tinggi. Untuk pemasangan vertikal, desain pegas sangat disarankan karena pegas mekanis memastikan cakram segera menutup, mencegahnya terbanting menutup secara paksa karena gravitasi.
Water hammer terjadi ketika kolom fluida berbalik dengan cepat dan menutup cakram katup. Untuk menghentikan guncangan hidrolik yang merusak ini, para insinyur biasanya mengganti katup ayun standar dengan katup periksa senyap pegas atau desain pelat ganda. Pegas yang terintegrasi memaksa pelat katup menutup sepersekian detik sebelum aliran balik benar-benar dimulai, menghilangkan efek bantingan sepenuhnya.
Berdasarkan standar ASME B16.10, dimensi tatap muka untuk katup periksa ayun bergelang Kelas 150 standar 3 inci biasanya berukuran 9,5 inci. Sangat penting untuk memverifikasi dimensi ini selama fase desain perpipaan untuk memastikan tim fabrikasi memberikan jumlah potongan spul yang benar.
Meskipun kedua perangkat berfungsi untuk mencegah aliran balik, cakupannya pada dasarnya berbeda. Check valve adalah komponen mekanis tunggal yang digunakan untuk mengontrol arah dalam proses perpipaan secara umum. Pencegah aliran balik adalah perakitan mekanis yang kompleks dan bersertifikat yang secara khusus diamanatkan oleh peraturan perpipaan kota untuk melindungi pasokan air minum publik dari kontaminasi silang yang berbahaya. Seringkali berisi dua katup periksa yang bekerja secara independen, katup pelepas, dan katup uji.
