Peristiwa arus balik dapat langsung merusak pompa sentrifugal yang mahal. Guncangan mekanis ini menyebabkan kegagalan sistem yang sangat besar. Fasilitas sering kali mengalami kerugian ribuan dolar setiap tahunnya karena downtime yang tidak terduga dan perbaikan saluran pipa yang cepat. Memilih ukuran katup dan arsitektur internal yang tepat lebih dari sekadar kepatuhan kode sederhana. Ini berfungsi sebagai garis pertahanan penting untuk seluruh infrastruktur perpipaan Anda.
Katup periksa 2-1/2 inci menonjol sebagai komponen yang sangat serbaguna dan terstandarisasi yang digunakan di berbagai industri berat. Dari fasilitas pengolahan air industri dan loop pendingin HVAC komersial hingga pipa kota dan kilang petrokimia, ukuran khusus ini menjembatani kesenjangan sempurna antara aplikasi komersial ringan dan industri berat. Dalam panduan teknik komprehensif ini, kita akan mengeksplorasi detail teknis rumit yang diperlukan untuk membuat keputusan pembelian yang tepat. Secara khusus, kita akan mempelajari berbagai desain struktural, dimensi tatap muka yang tepat, karakteristik laju aliran, dan peran penting pemilihan metalurgi.
Melihat tren pengendalian cairan saat ini, kami melihat adanya pergeseran industri secara besar-besaran ke arah optimalisasi energi dan kepatuhan ESG yang ketat. Insinyur perpipaan modern tidak lagi hanya mencari pencegahan aliran balik dasar. Mereka menuntut penurunan tekanan yang minimal dan koefisien aliran yang dioptimalkan untuk mengurangi konsumsi energi pompa dalam jangka panjang. Memilih katup 2,5 inci yang sangat efisien berdampak langsung pada jejak karbon dan overhead operasional fasilitas. Data pasar menunjukkan bahwa fasilitas yang ditingkatkan ke profil katup internal dengan resistansi rendah mengalami penurunan biaya listrik tahunan yang dapat diukur.
Katup periksa 2-1/2 inci adalah pengaman mekanis searah dan otomatis yang dirancang khusus untuk jaringan perpipaan dengan diameter nominal 2,5 inci. Tidak seperti katup gerbang atau katup globe standar yang mengharuskan teknisi memutar roda tangan atau mengandalkan aktuator pneumatik eksternal, katup periksa beroperasi sepenuhnya berdasarkan dinamika fluida internal pipa. Tujuan dasarnya sederhana namun penting. Hal ini memungkinkan fluida—baik cair atau gas—mengalir bebas dalam satu arah maju sambil menutup secara otomatis untuk memblokir aliran balik. Tindakan ini melindungi peralatan hulu yang sensitif, seperti kompresor sentrifugal dan perangkat pengukur, dari guncangan hidraulik aliran balik yang parah.
Mekanika operasional sangat bergantung pada energi kinetik. Ketika kecepatan fluida hulu mencapai ambang batas yang telah ditentukan, tekanan memaksa mekanisme penutupan internal—baik berupa cakram, flapper, atau pelat ganda—untuk bergeser. Ini membuka port 2,5 inci. Sebaliknya, saat aliran maju berkurang atau mencoba berbalik arah, sistem langsung bereaksi. Gravitasi, tekanan balik sistem, atau pegas mekanis yang terkalibrasi memaksa bagian penutup kembali menempel pada dudukan katup. Ini menciptakan segel yang kedap air dan kedap gelembung.
Dalam aplikasi lapangan di dunia nyata, ukuran katup spesifik ini ada di mana-mana. Anda akan sering menemukannya melindungi loop filtrasi kolam renang komersial dan mengatur saluran air umpan boiler industri. Selain itu, perusahaan ini mengelola stasiun pengangkat air limbah kota dan menjaga tekanan konstan dalam sistem menara pendingin bertingkat tinggi.
Memilih arsitektur internal yang tepat untuk pipeline Anda sangat penting untuk stabilitas sistem. Desain mekanis yang berbeda bereaksi secara unik terhadap kecepatan aliran, sudut pemasangan, dan keadaan fisik media.
Katup ayun tetap menjadi salah satu desain yang paling tradisional dan banyak digunakan dalam teknik pengendalian fluida. Ini dilengkapi dengan cakram penutup berengsel yang berayun sepenuhnya keluar dari jalur aliran ketika cairan melonjak melalui pipa. Karena port internal hampir tidak terhalang, desain port penuh ini menawarkan hambatan aliran minimal. Hal ini menghasilkan penurunan tekanan yang sangat rendah.

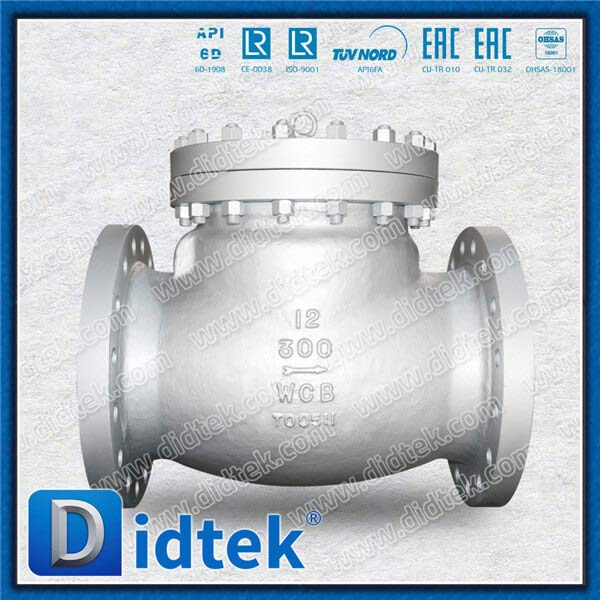

Konfigurasi ini unggul dalam lingkungan berkecepatan rendah dimana alirannya relatif konstan dan tidak berdenyut. Misalnya, katup ayun baja tuang WCB yang dirancang dengan standar API 594 yang ketat menawarkan ketahanan yang kokoh untuk saluran uap bertekanan tinggi. Karena sangat bergantung pada gravitasi dan tekanan balik fluida untuk mendapatkan segel yang rapat, jenis ini sangat direkomendasikan untuk pipa horizontal. Meskipun secara teknis dapat berfungsi pada garis vertikal yang alirannya mengalir ke atas, memasangnya pada aliran vertikal ke bawah merupakan kesalahan teknis yang kritis. Gravitasi akan membuat penutup tetap terbuka secara permanen, sehingga unit tersebut tidak berguna sama sekali.
Sering disebut sebagai katup senyap atau katup periksa nosel, varian pegas dilengkapi cakram terpusat yang dipandu oleh batang presisi. Disk ini didukung oleh pegas kompresi yang dikalibrasi. Ketika tekanan fluida berhasil mengatasi tegangan pegas, piringan akan terdorong ke belakang untuk memungkinkan aliran. Selanjutnya, pada saat kecepatan maju turun, pegas memaksa piringan kembali ke posisi duduknya. Hal ini terjadi sepersekian detik sebelum fluida secara fisik dapat membalikkan arahnya.
Mekanisme penutupan yang cepat tanggap ini merupakan pertahanan terbaik industri terhadap water hammer. Water hammer adalah gelombang kejut hidrolik yang merusak yang disebabkan oleh bantingan katup secara tiba-tiba. Karena pegas mekanis membantu penutupan terlepas dari tarikan gravitasi, jenis katup ini menawarkan fleksibilitas pemasangan yang luar biasa. Ia bekerja dengan sempurna dalam orientasi horizontal, vertikal ke atas, dan bahkan vertikal ke bawah yang menantang.
Katup periksa pelat ganda menggunakan dua pelat setengah lingkaran yang berengsel pada pin vertikal tengah. Pelat ini ditahan oleh pegas torsi tugas berat. Ketika aliran maju memasuki pelabuhan, pelat terlipat ke dalam seperti sayap kupu-kupu. Setelah aliran terhenti, pegas torsi dengan cepat menutup pelat. Hal ini mencegah arus balik bahkan sebelum dimulai.
Keuntungan paling signifikan dari desain pelat ganda adalah profilnya yang sangat ringkas dan ringan. Didesain agar pas di antara dua flensa pipa yang ada, sehingga menghemat ruang pemasangan yang berharga. Hal ini juga secara drastis mengurangi tekanan struktural pada kerangka perpipaan. Hal ini menjadikannya solusi ideal untuk ruang mekanis yang sempit, anjungan lepas pantai, dan kawasan industri yang padat.
| Jenis Katup | Ketahanan Aliran | Orientasi Terbaik | Skenario Aplikasi Ideal |
|---|---|---|---|
| Pemeriksaan Ayunan | Sangat Rendah | Horisontal | Aliran kontinu, cairan berkecepatan rendah, air limbah. |
| Bermuatan Pegas | Sedang | Segala Arah | Mencegah water hammer di stasiun HVAC atau pompa bertingkat tinggi. |
| Piring Ganda (Wafer) | Rendah hingga Sedang | Horisontal / Vertikal Atas | Ruang mekanis dengan ruang terbatas, anjungan minyak lepas pantai. |
Bagi kontraktor perpipaan dan insinyur mesin, keakuratan dimensi tidak dapat dinegosiasikan. Katup pengganti harus selaras dengan infrastruktur yang ada. Hal ini memerlukan kepatuhan yang ketat terhadap standar flensa dan threading internasional.
Ujung Bergelang: Aplikasi industri berat sebagian besar mengandalkan sambungan bergelang. Untuk katup 2,5 inci, flensa ini biasanya sesuai dengan standar ASME dan ANSI B16.5. Sebagai ilustrasi, flensa ANSI Kelas 150 untuk pipa 2,5 inci memiliki empat lubang baut yang disusun pada lingkaran baut 5,5 inci. Sebaliknya, flensa Kelas 300 bertekanan tinggi memerlukan delapan lubang baut. Ujung bergelang memberikan sambungan yang kuat dan anti bocor yang mampu menahan lingkungan dengan getaran tinggi.
Gaya Wafer: Seperti yang terlihat pada desain pelat ganda, katup wafer tidak memiliki ujung flensa yang menonjol. Sebaliknya, seluruh badan katup dijepit erat di antara dua flensa pipa yang ada menggunakan tiang berulir panjang. Filosofi desain ini secara signifikan mengurangi dimensi tatap muka dan bobot keseluruhan.
Las Berulir dan Soket: Sambungan berulir, yang dikenal sebagai Benang Pipa Nasional, adalah tarif standar dalam pipa komersial, loop HVAC, dan sistem PVC. Sementara itu, sambungan las soket dikhususkan untuk lingkungan bertekanan tinggi atau sangat beracun. Dalam skenario ini, sambungan permanen dan menyatu diperlukan untuk menghilangkan semua potensi jalur kebocoran.
Mengintegrasikan komponen baru ke dalam pipa mengubah dinamika fluida internal. Insinyur harus menghitung dengan cermat bagaimana katup akan berdampak pada laju aliran keseluruhan dan kebutuhan energi pompa untuk menjaga keseimbangan sistem.
Tekanan retak didefinisikan sebagai tekanan fluida hulu minimum yang diperlukan untuk mengatasi hambatan internal. Hambatan ini dapat berupa gesekan, gravitasi, atau tegangan pegas. Mengatasinya akan menggeser disk secukupnya untuk memungkinkan aliran terukur. Katup ayun standar berukuran 2-1/2 inci memiliki tekanan retak yang sangat rendah, sering kali mencapai di bawah 0,5 psi. Sebaliknya, varian pegas memerlukan tekanan retak yang lebih tinggi. Biasanya berkisar antara 0,5 psi dan 2,0 psi, sangat bergantung pada kekakuan pegas internal.
Koefisien Aliran, atau Cv, adalah nilai empiris standar. Ini mewakili volume air pada 60°F yang akan melewati katup sambil menyebabkan penurunan tekanan tepat 1 psi. Cv yang lebih tinggi menunjukkan efisiensi aliran yang unggul dan resistansi yang lebih rendah. Katup ayun 2,5 inci umumnya menghasilkan Cv yang tinggi karena flapper bergerak keluar sepenuhnya dari jalur fluida. Sebagai perbandingan, katup periksa pegas menghasilkan Cv lebih rendah. Mekanisme batang pusat dan pegas tetap berada langsung di aliran aliran, menghasilkan turbulensi kecil.
Menyesuaikan konstruksi metalurgi atau polimer katup dengan media fluida, tekanan pengoperasian, dan suhu lingkungan adalah hal yang terpenting. Hal ini mencegah kegagalan dini dan memastikan keamanan lokasi.
Untuk lingkungan industri brutal yang ditandai dengan tekanan tinggi dan fluktuasi termal ekstrem, paduan logam adalah standar yang tidak perlu dipersoalkan. Baja karbon—khususnya ASTM A216 WCB—memberikan kekuatan tarik yang luar biasa. Hal ini membuatnya ideal untuk saluran uap bertekanan tinggi dan kilang minyak. Namun, ia tidak memiliki ketahanan terhadap karat alami. Baja tahan karat, seperti ASTM A351 CF8M atau 316SS, diperkaya dengan kromium dan molibdenum. Ini memberikan ketahanan terhadap korosi yang tak tertandingi. Ini adalah pilihan utama untuk pemrosesan kimia yang agresif, lingkungan laut yang asin, dan aplikasi tingkat makanan yang steril.
Saat melengkapi aplikasi utilitas umum, bodi berbahan dasar besi menawarkan solusi yang tangguh dan hemat biaya. Besi cor, seperti ASTM A126, banyak digunakan dalam sistem HVAC komersial dan jaringan air kota standar. Besi ulet mengambil langkah lebih jauh. Struktur mikro grafit bulatnya memberikan elastisitas dan kekuatan tarik yang unggul. Hal ini membuat besi ulet sangat tahan terhadap guncangan mekanis dan tekanan termal.
Katup periksa termoplastik sangat diperlukan saat menangani asam agresif atau beroperasi di bawah batasan anggaran yang ketat pada suhu yang lebih rendah. Katup periksa PVC berukuran 2-1/2 inci sangat ringan dan sepenuhnya kebal terhadap korosi galvanik. CPVC menawarkan ketahanan kimia yang serupa tetapi dapat menahan suhu yang lebih tinggi hingga 200°F.
Mekanisme tempat duduk menentukan klasifikasi penutupan. Kursi empuk yang terbuat dari elastomer seperti EPDM, NBR, atau Teflon memberikan segel kedap gelembung. Ini berarti tidak ada kebocoran sama sekali. Di sisi lain, bubur yang sangat abrasif atau suhu ekstrim melebihi 400°F akan merusak elastomer lunak. Dalam skenario ini, diperlukan kursi logam-ke-logam yang dibuat dengan mesin presisi, yang sering kali dikeraskan dengan Stellite. Memastikan komponen Anda diproduksi oleh mitra yang andal menjamin integritas metalurgi dan pengujian dudukan memenuhi tuntutan ketat protokol API 598.
Pengadaan katup yang ideal memerlukan pendekatan teknik yang metodis. Pembeli harus mengikuti kerangka evaluasi ini untuk mencegah kesalahan spesifikasi yang merugikan di lapangan.
Langkah 1: Analisis Media Fluida. Evaluasi keadaan fisik dan susunan kimiawi cairan. Air bersih yang diolah berpadu sempurna dengan badan besi standar dan kursi EPDM. Sebaliknya, asam yang sangat korosif memerlukan badan Stainless Steel atau PVC yang dilengkapi dengan dudukan PTFE. Jika media mengandung partikel padat yang bersifat abrasif, hindari desain pegas yang dapat macet. Sebagai gantinya, pilihlah katup periksa ayun dengan dudukan logam.
Langkah 2: Verifikasi Batas Tekanan dan Suhu. Tetapkan tekanan dasar maksimum dan potensi lonjakan lonjakan dalam sistem. Pastikan unit yang dipilih benar-benar mematuhi peringkat suhu tekanan ASME dan ANSI yang sesuai, seperti Kelas 150 atau Kelas 300. Jangan pernah mendorong material kursi empuk melebihi batas termal yang disertifikasi.
Langkah 3: Konfirmasikan Orientasi Instalasi. Flapper internal sangat sensitif terhadap gravitasi. Untuk saluran pipa horizontal, hampir semua desain berfungsi dengan sempurna. Untuk garis vertikal dengan aliran ke atas, katup pegas atau katup pelat ganda sangat efektif. Selalu gunakan katup bantuan pegas yang dikalibrasi khusus untuk aliran ke bawah guna mencegah disk menggantung terbuka.
Langkah 4: Ukur Batasan Ruang. Menilai jejak fisik yang tersedia di ruang mekanis. Jika ruang berlimpah dan meminimalkan penurunan tekanan adalah tujuan utama, pemeriksaan ayunan flensa adalah pilihan yang tepat. Jika area pemasangan sangat terbatas, katup periksa pelat ganda model wafer adalah pilihan terbaik.
Bahkan komponen yang direkayasa dengan paling presisi pun akan berkinerja buruk jika dipasang secara sembarangan. Eksekusi yang tepat akan memperpanjang siklus hidup aset secara signifikan.
Penempatan yang strategis dalam jaringan perpipaan sangatlah penting. Aliran yang sangat turbulen menyebabkan cakram bagian dalam bergetar hebat. Hal ini menyebabkan keausan dini pada pin engsel. Sebagai aturan praktis, pasang unit pada jarak minimal lima kali diameter pipa nominal di bagian hilir dari pompa, siku, atau reduksi mana pun. Untuk pipa 2,5 inci, ini berarti pipa lurus persis 12,5 inci.
Insinyur lapangan sering kali menyaksikan pompa mati seketika karena pemasangan yang terbalik. Selalu verifikasi panah arah aliran yang diarahkan langsung ke badan katup. Saat mengencangkan sambungan flensa, gunakan pola baut bintang atau silang standar. Mengencangkan salah satu sisi terlalu kencang dapat menghancurkan paking dan menyebabkan kebocoran luar.
Meskipun unit-unit ini beroperasi secara otomatis, namun memerlukan pengawasan berkala. Tetapkan jadwal pemeriksaan rutin untuk mendengarkan suara-suara yang tidak normal. Suara celoteh yang terus-menerus dan terdengar biasanya menunjukkan bahwa ukuran katup terlalu besar untuk laju aliran saat ini. Jika sebuah unit gagal menahan aliran balik, penyebab paling umum adalah kerak mineral atau puing-puing yang terperangkap di area tempat duduk. Mengisolasi saluran, melepas kap mesin, dan membilas dudukan secara manual sering kali akan mengembalikan segel kedap gelembung tanpa perlu mematikan pipa sepenuhnya.
Memilih katup periksa 2-1/2 inci yang tepat adalah langkah mendasar dalam memastikan keamanan sistem dan efisiensi operasional jangka panjang. Dengan mencocokkan desain struktural, komposisi material, dan spesifikasi aliran secara cermat dengan kondisi saluran pipa unik Anda, Anda secara aktif mencegah kerusakan peralatan yang merugikan dan pengeluaran energi yang tidak perlu.
Melakukan spesifikasi teknis ini dengan benar untuk pertama kalinya akan memperpanjang masa pakai infrastruktur Anda secara keseluruhan dan menjaga anggaran pemeliharaan tetap terkendali. Jika Anda memerlukan bantuan ukuran khusus, verifikasi kelas tekanan, atau gambar teknis terperinci, hubungi tim teknik kami sekarang. Kami mendorong manajer pengadaan dan kontraktor perpipaan untuk mengeksplorasi seluruh solusi industri guna menemukan solusi yang tepat untuk aplikasi Anda yang menuntut.
Ya, dapat dipasang secara vertikal, tetapi keberhasilannya bergantung sepenuhnya pada desain internal dan arah aliran. Untuk saluran vertikal di mana fluida mengalir ke atas, katup periksa wafer inline dan pelat ganda dengan pegas adalah pilihan yang sangat baik. Pegas internal membantu gravitasi dalam menutup katup dengan cepat. Desain ayunan tradisional juga bisa berfungsi dalam aliran ke atas, meski kurang efisien. Namun, untuk garis vertikal dengan aliran ke bawah, konfigurasi standar akan gagal karena gravitasi memaksa cakram terbuka. Anda harus menentukan unit bantuan pegas yang dikalibrasi khusus untuk aplikasi aliran ke bawah.
Dimensi tatap muka tidak bersifat universal. Hal ini ditentukan secara ketat oleh standar desain dan kelas tekanan. Misalnya, berdasarkan standar ASME B16.10, katup periksa ayun bergelang Kelas 150 biasanya berukuran 8,50 inci ujung ke ujung. Unit Kelas 300 dengan diameter nominal yang sama persis berukuran 11,50 inci. Katup bergaya wafer, yang diatur oleh API 594, memiliki profil yang jauh lebih pendek, seringkali sekitar 2,38 inci. Insinyur harus selalu berkonsultasi dengan lembar data teknis bersertifikat pabrikan sebelum menyelesaikan tata letak perpipaan.
Water hammer terjadi ketika fluida yang bergerak dipaksa berhenti secara tiba-tiba, mengirimkan gelombang kejut tekanan yang merusak melalui pipa. Dalam sistem yang menggunakan desain ayunan standar, cakram sering kali menutup sepersekian detik setelah aliran balik dimulai. Hal ini memperburuk keterkejutannya. Solusi rekayasa yang paling efektif adalah mengganti katup ayun tradisional dengan katup periksa pegas yang senyap. Pegas internal memaksa cakram untuk menutup pada saat yang tepat ketika kecepatan aliran maju mencapai nol, mencegah aliran balik yang menyebabkan efek bantingan keras.
Meskipun kedua perangkat mencegah aliran balik, keduanya pada dasarnya berbeda dalam kompleksitas dan penerapan peraturan. Katup periksa adalah komponen mekanis tunggal yang dirancang untuk menjaga arah aliran dan melindungi peralatan tertentu, seperti pompa, dalam lingkaran industri tertutup. Sebaliknya, pencegah aliran balik adalah rakitan mekanis yang kompleks dan dapat diuji yang sering kali berisi beberapa katup periksa, katup pelepas, dan katup uji. Pencegah aliran balik secara hukum diamanatkan oleh peraturan kesehatan kota untuk melindungi pasokan air minum publik dari kontaminasi berbahaya.
Pengujian kebocoran dudukan internal biasanya melibatkan isolasi katup di dalam pipa dan penerapan tekanan balik. Insinyur menutup katup isolasi hilir dan memantau pengukur tekanan hulu. Jika tekanan di hulu naik sementara sisi hilir diberi tekanan, fluida akan tergelincir melewati dudukan internal. Di fasilitas manufaktur, unit-unit ini menjalani pengujian API 598 yang ketat, yang melibatkan penerapan tekanan hidrostatik ke sisi hilir dan mengukur tingkat kebocoran yang diizinkan setetes demi setetes.
Umur operasional sangat bergantung pada media fluida, frekuensi siklus, dan pemilihan material. Dalam aplikasi air bersih dengan dinamika aliran yang stabil, unit besi cor atau baja tahan karat berkualitas tinggi dapat bertahan 10 hingga 15 tahun. Namun, pada saluran atau sistem slurry yang sangat abrasif yang terkena dampak water hammer yang parah, pin engsel internal dan permukaan tempat duduk dapat aus hanya dalam beberapa tahun. Perawatan rutin dan memastikan ukuran katup sesuai dengan koefisien aliran adalah cara terbaik untuk memaksimalkan umur panjangnya.
