Katup Kupu-Kupu 6 Inci: Dimensi, Jenis, Peringkat Tekanan & Panduan Pemilihan

Butuh kontrol aliran yang presisi pada sistem perpipaan Anda? Menemukan keseimbangan yang tepat antara jejak fisik dan kapasitas aliran merupakan tantangan yang dihadapi banyak teknisi fasilitas setiap hari. Katup kupu-kupu 6 inci menawarkan solusi optimal. Ini berfungsi sebagai pekerja keras yang penting dalam infrastruktur industri modern. Baik Anda mengelola distribusi air kota, menangani bahan kimia agresif, atau mengatur gas bertekanan tinggi, ukuran katup khusus ini memberikan efisiensi cairan yang luar biasa.

Dalam panduan teknis ini, kita akan mengeksplorasi mekanisme inti perangkat isolasi ini. Kami akan merinci dimensi standar, konfigurasi struktural, dan peringkat tekanan yang tepat. Dengan memahami parameter teknik ini, manajer pengadaan dan perancang perpipaan dapat mengambil keputusan yang tepat. Pemilihan yang tepat memastikan keselamatan operasional jangka panjang dan meminimalkan waktu henti pemeliharaan yang mahal.

Apa itu Butterfly Valve 6 Inci dan Bagaimana Cara Kerjanya?

Insinyur fasilitas mengandalkan peralatan ini sebagai perangkat kontrol aliran utama. Ini secara efisien mengatur, membatasi, atau sepenuhnya mengisolasi aliran fluida melalui pipa. Unit ini beroperasi sebagai katup putar seperempat putaran . Ini berarti rotasi sederhana 90 derajat pada poros operasi akan mengubah cakram dari terbuka penuh menjadi tertutup sepenuhnya.

Dari sudut pandang operasional, mekanik mengandalkan empat komponen utama. Ini termasuk badan katup yang kokoh, cakram internal 6 inci, batang tengah anti ledakan, dan permukaan tempat duduk yang tahan banting. Ketika sistem otomatis membuka saluran, piringan berputar sejajar dengan aliran fluida. Hal ini memungkinkan media melewati lubang dengan resistensi hidrodinamik minimal. Akibatnya, sistem mengalami penurunan tekanan yang dapat diabaikan. Saat ditutup, cakram berada tegak lurus dengan aliran. Ini menekan dengan kuat ke kursi untuk mencegah kebocoran. Gerakan memutar yang lugas ini secara signifikan mengurangi keausan mekanis dibandingkan dengan katup gerbang atau globe tradisional.

Karena ukurannya yang DN150, peralatan ini memiliki fungsi yang tepat untuk banyak proses industri. Ini memberikan lubang internal yang cukup besar untuk transfer cairan bervolume tinggi namun tetap sangat kompak. Dalam praktiknya, Anda akan sering menjumpai unit-unit ini yang dipasang di jaringan distribusi air kota, instalasi pengolahan air limbah tugas berat, dan sistem pendingin HVAC komersial.

Tren Industri Saat Ini dalam Spesifikasi Katup

Menganalisis tren perpipaan industri saat ini menunjukkan adanya perubahan signifikan dalam praktik spesifikasi. Fasilitas semakin memprioritaskan standar emisi nihil yang ketat untuk memenuhi peraturan lingkungan modern. Akibatnya, para insinyur perpipaan beralih dari katup gerak linier tradisional. Sebaliknya, ada dorongan industri besar-besaran terhadap desain triple offset berbahan logam, bahkan untuk aplikasi tekanan tingkat menengah. Transisi ini tidak hanya mengurangi jejak fisik jaringan perpipaan namun juga secara signifikan menurunkan biaya pemeliharaan jangka panjang melalui mekanisme dudukan bebas gesekan. Integrasi aktuasi cerdas juga menjadi standar, memungkinkan operator memantau kesehatan katup dan keluaran torsi secara real-time dari ruang kendali terpusat.

Dimensi Standar dan Kompatibilitas Flange

Saat tim teknik merancang tata letak perpipaan yang kompleks, dimensi tatap muka berfungsi sebagai metrik spasial yang penting. Pengukuran ini menentukan lebar fisik badan katup. Ini menentukan dengan tepat berapa banyak jarak yang diperlukan antara dua flensa pipa yang bersebelahan selama proses pemasangan.

Untuk unit 6 inci, dimensi tatap muka diatur secara ketat oleh standar teknik internasional untuk menjamin pertukaran universal. Standar yang paling banyak direferensikan adalah API 609. Pada API 609 Kategori A, yang mencakup katup konsentris standar, dimensi tatap muka biasanya 2,12 inci atau 54 milimeter. Untuk Kategori B, yang mencakup desain offset berkinerja tinggi, dimensi struktural umumnya lebih lebar untuk mengakomodasi geometri batang offset. Dengan mematuhi dimensi standar ini, teknisi pemeliharaan dapat dengan mudah mengganti infrastruktur yang sudah tua tanpa memotong atau memodifikasi jaringan pipa yang sudah ada.

Untuk memastikan sambungan yang aman di bawah tekanan, unit harus benar-benar kompatibel dengan flensa pipa. Unit standar diproduksi untuk menyelaraskan dengan standar flensa global yang terkemuka. Ini termasuk ASME B16.5 Kelas 150 dan Kelas 300, serta EN 1092-1 PN10 dan PN16 Eropa. Memahami pola lubang baut sangat penting untuk pengadaan. Misalnya, flensa ANSI Kelas 150 6 inci memiliki diameter lingkaran baut standar 9,5 inci dan memerlukan tepat delapan baut untuk mencapai gaya penjepitan yang seragam.

Konfigurasi Struktural: Tipe Tubuh Wafer vs. Lug

Desain bodi yang Anda pilih berdampak langsung pada cara unit dipasang dan dirawat. Banyak tata letak perpipaan menggunakan konfigurasi Gaya Wafer untuk menghemat ruang dan mengurangi berat. Desain ini dirancang khusus untuk diapit langsung di antara dua flensa pipa paralel. Daripada menggunakan sisipan berulir, ini sepenuhnya bergantung pada baut flensa panjang yang melintasi seluruh perimeter luar badan katup. Pipa-pipa yang berdekatan dikompres untuk menjepit unit dengan aman di tempatnya.

Keuntungan utama dari konfigurasi ini adalah efektivitas biayanya. Sangat mudah bagi satu teknisi untuk memasang di ruang sempit. Namun, ini sangat cocok untuk kontrol aliran inline standar. Karena unit ditahan secara eksklusif oleh kompresi kedua flensa, tim pemeliharaan tidak dapat melepas pipa hilir untuk perbaikan sementara sisi hulu masih berada di bawah tekanan.

Sebaliknya, layanan buntu dua arah memerlukan pendekatan yang berbeda. Katup Lug Style dilengkapi lug tugas berat yang menonjol di sekeliling pengecoran. Alih-alih menggunakan baut panjang yang melintasi katup, setiap flensa pipa yang bersebelahan dibaut secara terpisah langsung ke lug berulir menggunakan sekrup penutup tersendiri. Perbedaan struktural ini memberikan keuntungan operasional yang besar. Personel pemeliharaan dapat dengan aman menurunkan tekanan dan membuka baut pipa hilir sementara sistem hulu tetap bertekanan penuh. Unit-unit ini wajib untuk aplikasi dan sistem end-of-line yang memerlukan pemeliharaan hilir secara berkala.

Desain Offset: Konsentris vs. Performa Tinggi

Konfigurasi yang paling banyak digunakan untuk aplikasi industri standar adalah desain offset nol. Dalam model konsentris ini, batang pengoperasian berada tepat di tengah-tengah cakram. Disk itu sendiri berada di tengah sempurna di dalam lubang internal.

Desain tradisional ini sangat bergantung pada dudukan elastomer yang tangguh untuk menghasilkan interferensi yang pas. Saat operator menutup saluran, tepi luar cakram menekan dudukan karet tebal untuk memastikan tidak ada kebocoran. Desain konsentris sangat efektif dan ekonomis. Produk ini tetap menjadi pilihan standar untuk media bertekanan rendah seperti air minum perkotaan, udara pabrik bertekanan, dan cairan HVAC dasar.

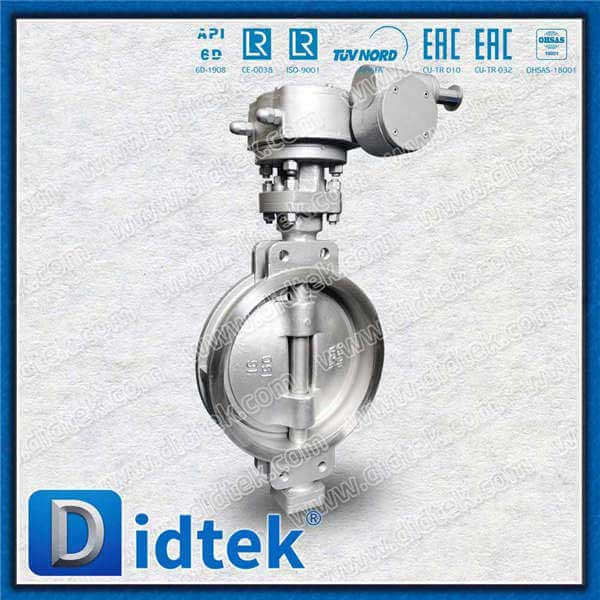

Ketika suhu proses meningkat secara signifikan atau tekanan internal melebihi batas fisik dudukan karet, teknisi perpipaan beralih ke desain offset berperforma tinggi. Dalam konfigurasi offset ganda, batang dipindahkan secara fisik ke belakang cakram dan didorong sedikit ke satu sisi. Geometri spesifik ini menciptakan aksi bubungan. Ini menarik disk dari dudukannya segera setelah dibuka. Hal ini secara drastis mengurangi gesekan, memperpanjang umur kursi, dan memungkinkan unit menangani tekanan yang lebih tinggi hingga ANSI Kelas 300.

Untuk kondisi ekstrim, konfigurasi triple offset menambahkan geometri jok berbentuk kerucut. Desain ini menghilangkan semua gesekan antara cakram dan jok. Unit-unit ini menggunakan tempat duduk logam-ke-logam yang dilaminasi. Mereka mencapai isolasi tanpa kebocoran yang sempurna dalam uap panas super panas tinggi, pemrosesan kimia abrasif, dan pengangkutan oli bertekanan tinggi.

Peringkat Tekanan dan Batas Suhu

Memilih peringkat tekanan yang tepat sangat penting untuk menjaga keamanan sistem secara keseluruhan. Kelas tekanan yang ditentukan secara ketat menentukan tekanan hidrodinamik internal maksimum yang dapat ditahan oleh tubuh sebelum mengambil risiko deformasi struktural. Untuk diameter 6 inci, peringkat yang paling sering ditentukan dalam infrastruktur Amerika Utara adalah ANSI Kelas 150. Ini dengan aman menangani tekanan kerja maksimum hingga sekitar 285 PSI pada suhu sekitar. Untuk pemurnian petrokimia, ANSI Kelas 300 digunakan untuk mendukung tekanan hingga 740 PSI.

Batas suhu operasional maksimum hampir seluruhnya ditentukan oleh komposisi kimia bahan dudukan. Memilih elastomer yang salah untuk aplikasi panas tinggi akan menyebabkan dudukan meleleh, mengeras, atau retak sebelum waktunya. Karet EPDM berfungsi sebagai standar industri untuk aplikasi air dan HVAC, berfungsi optimal hingga 250 derajat Fahrenheit. Sebaliknya, Nitril lebih disukai untuk minyak berbahan dasar minyak bumi dan gas yang mudah terbakar. Untuk asam korosif yang sangat agresif, PTFE menawarkan kelembaman kimia yang luar biasa. Kursi logam yang dibuat dari Stainless Steel atau Stellite wajib digunakan di lingkungan dengan suhu super panas melebihi 1000 derajat Fahrenheit.

Aktuasi dan Otomatisasi Aliran

Meskipun komponen pipa yang lebih kecil dapat dioperasikan dengan mudah menggunakan pegangan tuas yang sederhana, komponen pipa berdiameter 6 inci menghadirkan tantangan fisik yang sangat berbeda. Luas permukaan cakram 6 inci cukup besar. Tekanan fluida dinamis yang mendorongnya menghasilkan kebutuhan torsi breakaway yang signifikan.

Untuk alasan khusus ini, operator gigi manual sangat disarankan untuk menggunakan tuas. Worm-gear box yang terintegrasi memberikan keuntungan mekanis yang sangat besar. Hal ini memungkinkan satu operator untuk membuka atau menutup saluran dengan lancar tanpa ketegangan fisik yang berlebihan. Selain itu, mekanisme yang diarahkan ini memaksa kecepatan penutupan bertahap. Hal ini pada dasarnya mencegah lonjakan tekanan berbahaya yang dikenal sebagai palu air.

Fasilitas industri modern semakin menuntut pengendalian proses otomatis. Untuk solusi Aktuasi khusus (Listrik atau Pneumatik) , manajer fasilitas harus mengevaluasi utilitas yang tersedia. Aktuator pneumatik memanfaatkan udara bertekanan dari pabrik untuk menggerakkan mekanisme rak-dan-pinion. Mereka bekerja sangat cepat dan sama sekali tidak menimbulkan risiko penyalaan di lingkungan yang mudah terbakar. Aktuator elektrik, yang ditenagai oleh motor terintegrasi, menawarkan presisi unggul untuk memodulasi aliran dan menjaga cakram pada sudut yang tepat untuk pelambatan berkelanjutan.

Panduan Seleksi Langkah demi Langkah untuk Insinyur Fasilitas

Pengadaan peralatan kontrol aliran yang benar memerlukan evaluasi sistematis terhadap parameter teknik spesifik Anda. Memanfaatkan proses seleksi terstruktur akan mengurangi risiko keausan dini dan waktu henti sistem yang mahal. Ikuti kerangka kerja berbasis bukti ini untuk menentukan konfigurasi tepat yang diperlukan untuk proyek Anda.

Karakterisasi Fluida: Menganalisis dengan tepat apa yang akan mengalir melalui pipa adalah langkah mendasar. Nilai apakah media tersebut merupakan cairan bersih yang dapat diminum, bubur pertambangan yang bersifat abrasif, atau asam korosif. Komposisi kimia secara langsung menentukan persyaratan metalurgi untuk bodi, bahan cakram, dan dudukan elastomer.

Batas Suhu dan Tekanan: Periksa dengan cermat tekanan pengoperasian normal maksimum Anda bersamaan dengan potensi kondisi lonjakan puncak. Data penting ini akan segera mengungkapkan apakah desain konsentris standar dengan dudukan karet sudah mencukupi, atau apakah batas termal memerlukan unit dudukan logam berperforma tinggi yang diberi peringkat ANSI Kelas 300.

Kendala Pemasangan: Evaluasi lokasi pemasangan fisik di lantai pabrik. Jika unit ditempatkan sejajar dan tidak akan pernah berfungsi sebagai titik isolasi untuk pemeliharaan hilir, Anda dapat menghemat modal dengan menentukan badan wafer. Jika terletak di ujung saluran pipa, konfigurasi lug wajib dilakukan.

Persyaratan Otomatisasi: Tentukan tingkat kontrol fisik yang diperlukan. Untuk saluran pipa yang terisolasi, operator roda gigi manual yang tahan cuaca sudah cukup memadai. Untuk proses yang memerlukan penyesuaian aliran kontinu, pilih aktuator pneumatik atau listrik yang sesuai berdasarkan perhitungan torsi dan utilitas listrik yang tersedia.

Bermitra dengan Produsen Katup Bersertifikat

Keandalan tertinggi dari sistem perpipaan yang kompleks berbanding lurus dengan toleransi produksi dari pemasok komponen. Pengadaan infrastruktur industri dari vendor yang tidak terverifikasi sering kali menghasilkan dimensi yang tidak konsisten, pengawetan elastomer di bawah standar, dan kegagalan cangkang yang parah di bawah tekanan yang berat.

Saat melakukan pengadaan infrastruktur penting, sangat penting untuk bermitra dengan produsen bersertifikat. Perusahaan teknik terkemuka beroperasi di bawah sistem manajemen mutu ISO 9001 yang ketat. Mereka memastikan bahwa setiap unit menjalani pengujian hidrostatik dan pneumatik yang ketat sesuai dengan standar API 598 sebelum meninggalkan pabrik. Dengan terlibat langsung dengan tim manufaktur yang berpengalaman, manajer pengadaan menerima ketertelusuran material yang lengkap dan panduan empiris mengenai ukuran torsi. Hal ini menjamin solusi yang dirancang khusus untuk keselamatan operasional.

Jika Anda memerlukan bantuan untuk mengukur proyek berikutnya, evaluasi parameter sistem Anda dengan cermat dan pilih peralatan yang selaras dengan standar industri spesifik Anda. Jelajahi penawaran produk komprehensif kami di Didtek Valve untuk menemukan konfigurasi tepat yang memenuhi tuntutan kinerja ketat Anda.

Berapa berat katup kupu-kupu 6 inci?

Bobot keseluruhan bergantung sepenuhnya pada model bodi, komposisi metalurgi, dan desain offset. Model konsentris gaya wafer 6 inci standar yang dibuat dari besi cor biasanya memiliki berat antara 15 hingga 22 lbs. Unit gaya lug memerlukan lebih banyak logam secara signifikan untuk sisipan berulir tebal, sehingga mendorong bobot hingga sekitar 25 hingga 35 lbs. Model offset ganda atau tripel berperforma tinggi yang terbuat dari baja karbon memiliki dinding bodi yang sangat diperkuat untuk menangani tekanan Kelas 300, yang sering kali berbobot lebih dari 45 pon.

Bisakah katup kupu-kupu 6 inci digunakan untuk pelambatan?

Ya, perangkat putar ini sangat mampu memodulasi dan membatasi aliran fluida. Praktik terbaik teknik mengharuskan disk tetap terbuka antara 30 derajat dan 80 derajat selama operasi pelambatan berkelanjutan. Pengoperasian pada suhu terbuka kurang dari 30 derajat akan menghasilkan pancaran cairan berkecepatan tinggi yang menyebabkan kavitasi parah, yang menyebabkan erosi cepat pada dudukan. Pengoperasian melebihi 80 derajat memberikan perubahan laju aliran yang dapat diabaikan.

Berapa nilai Cv katup kupu-kupu 6 inci?

Koefisien Aliran mewakili volume air dalam galon AS per menit yang akan mengalir melalui unit dengan penurunan tekanan tepat 1 PSI. Untuk unit 6 inci yang terbuka penuh, nilai Cv biasanya berkisar antara 1500 hingga 1800. Varians ini sangat bergantung pada profil aerodinamis cakram internal. Cakram yang lebih tipis menawarkan ketahanan hidrodinamik yang lebih kecil sehingga menghasilkan koefisien aliran yang jauh lebih tinggi.

Apakah katup kupu-kupu memiliki arah aliran?

Model berlapis karet konsentris standar pada dasarnya bersifat dua arah. Mereka dapat menahan tekanan dari kedua arah dengan sama baiknya. Model offset ganda dan tripel berperforma tinggi umumnya memiliki desain terarah. Mereka menampilkan arah aliran yang disukai, yang secara jelas ditunjukkan oleh tanda panah di bodi luar. Meskipun secara teknis dapat menyegel terhadap tekanan balik, hal ini sering kali mengurangi tingkat tekanan maksimum dan mempercepat keausan mekanis seiring waktu.

Bagaimana orientasi pemasangan yang benar untuk katup kupu-kupu 6 inci?

Untuk kinerja optimal dan umur panjang, batang katup idealnya dipasang dengan orientasi horizontal, terutama pada saluran pipa yang menangani media dengan padatan atau partikulat tersuspensi. Memasang batang secara horizontal mencegah serpihan menempel langsung ke bantalan batang bawah, yang dapat menyebabkan peningkatan torsi dan kegagalan segel prematur. Jika pemasangan horizontal tidak memungkinkan karena keterbatasan ruang, pemasangan vertikal dapat diterima untuk cairan bersih, namun bantalan bawah harus diawasi secara ketat selama perawatan rutin.

Berapa torsi yang diperlukan untuk mengoperasikan katup kupu-kupu 6 inci?

Torsi operasional bergantung pada tekanan sistem, jenis media, dan material dudukan. Dalam aplikasi air standar ANSI Kelas 150 dengan dudukan EPDM, torsi pemisahan untuk unit 6 inci biasanya berkisar antara 600 hingga 900 inci-pon. Namun, jika sistem menangani gas kering atau slurry abrasif, kurangnya pelumasan secara signifikan meningkatkan gesekan, sehingga memerlukan faktor keamanan minimal 30 persen untuk ditambahkan ke perhitungan ukuran aktuator. Desain dudukan logam berperforma tinggi akan memerlukan keluaran torsi yang lebih tinggi lagi untuk mencapai segel mekanis yang tepat.
