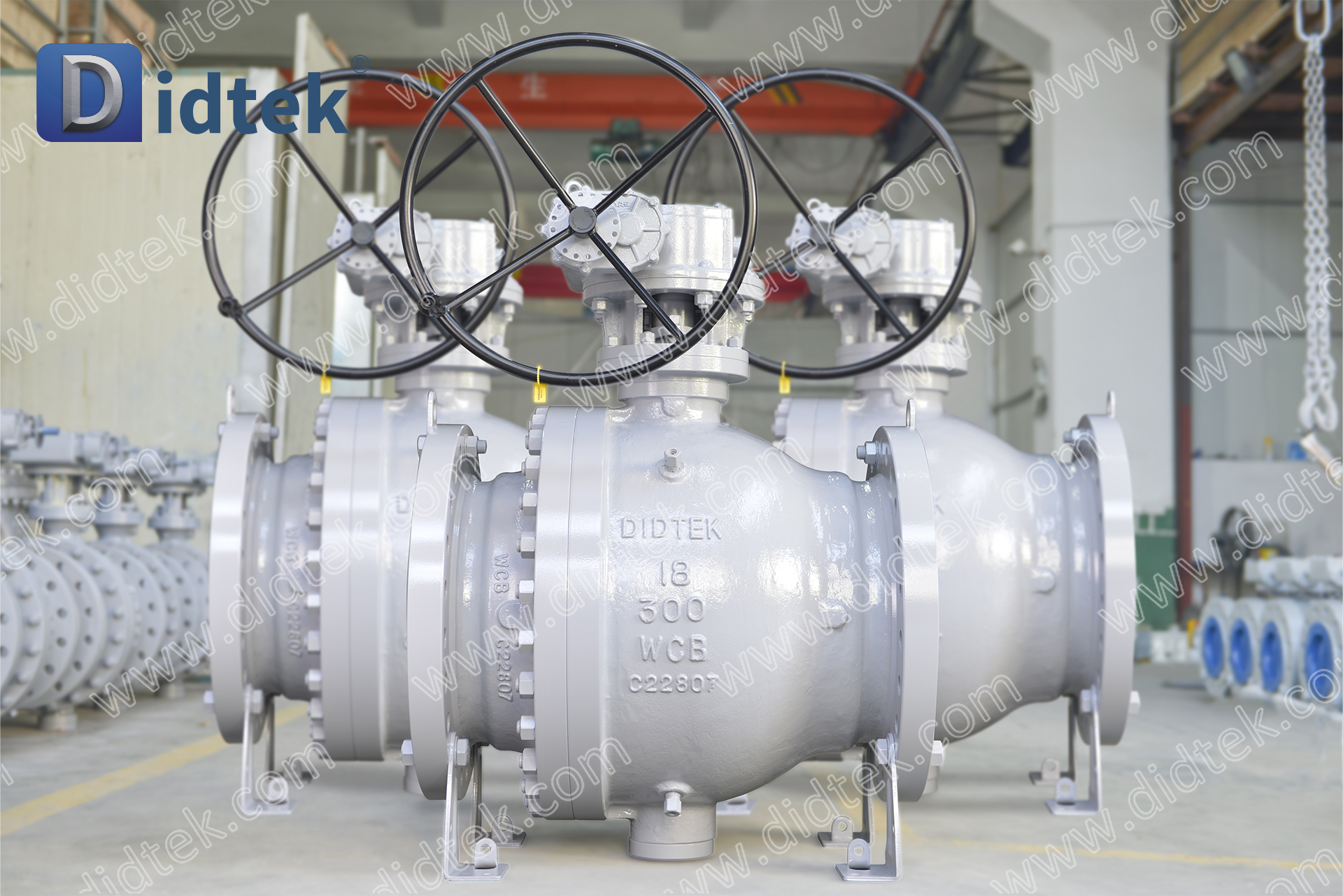

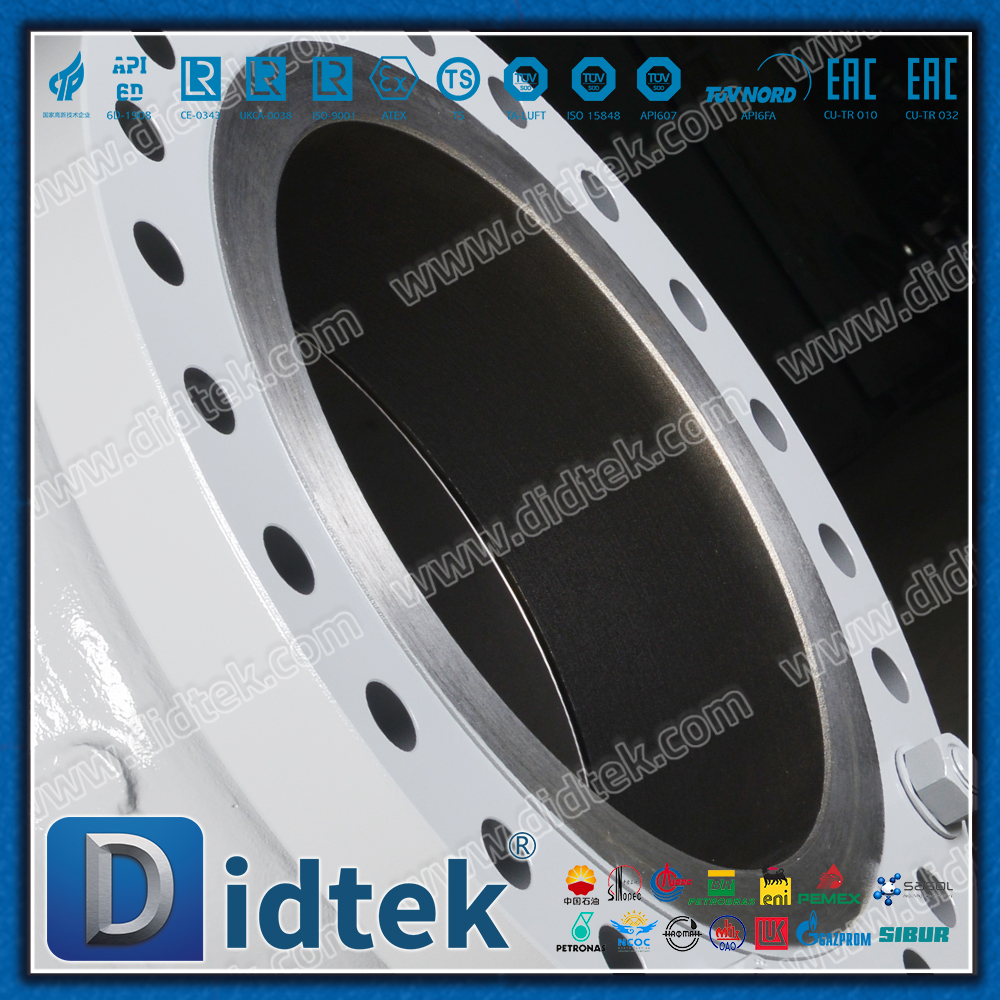

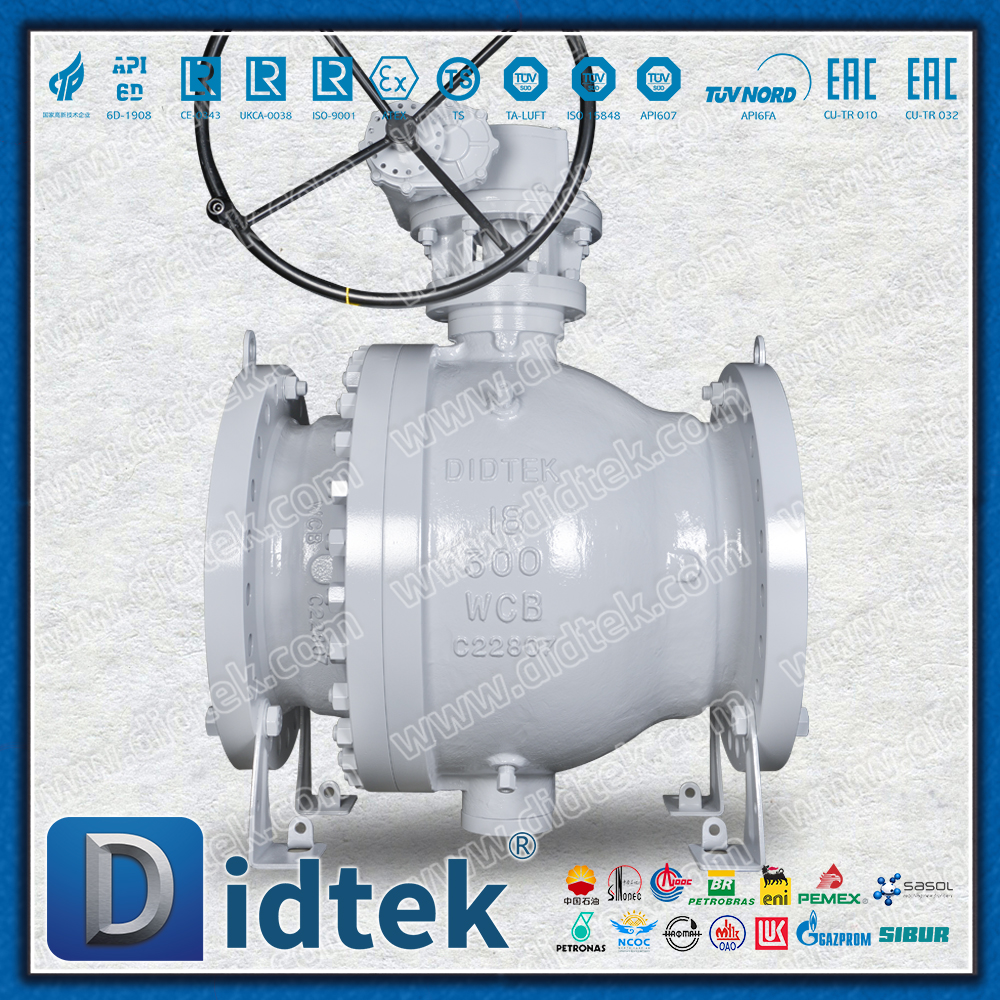

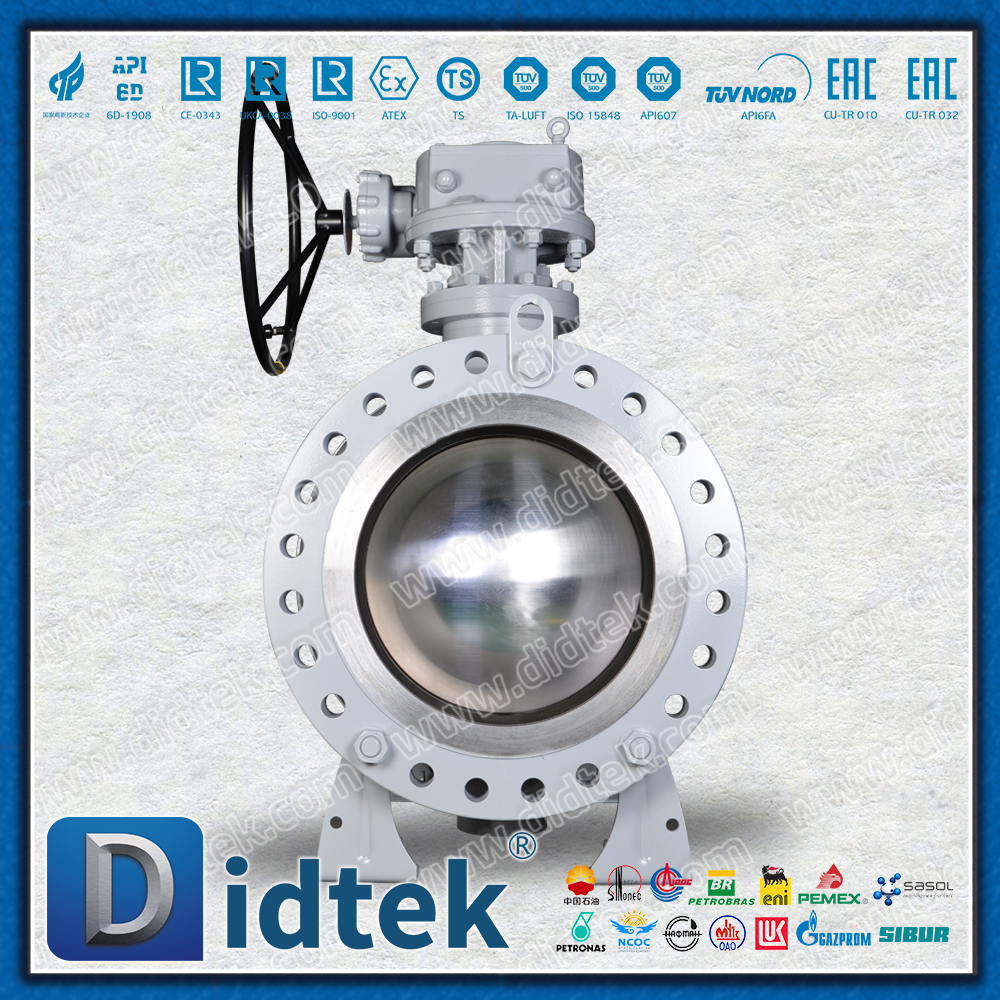

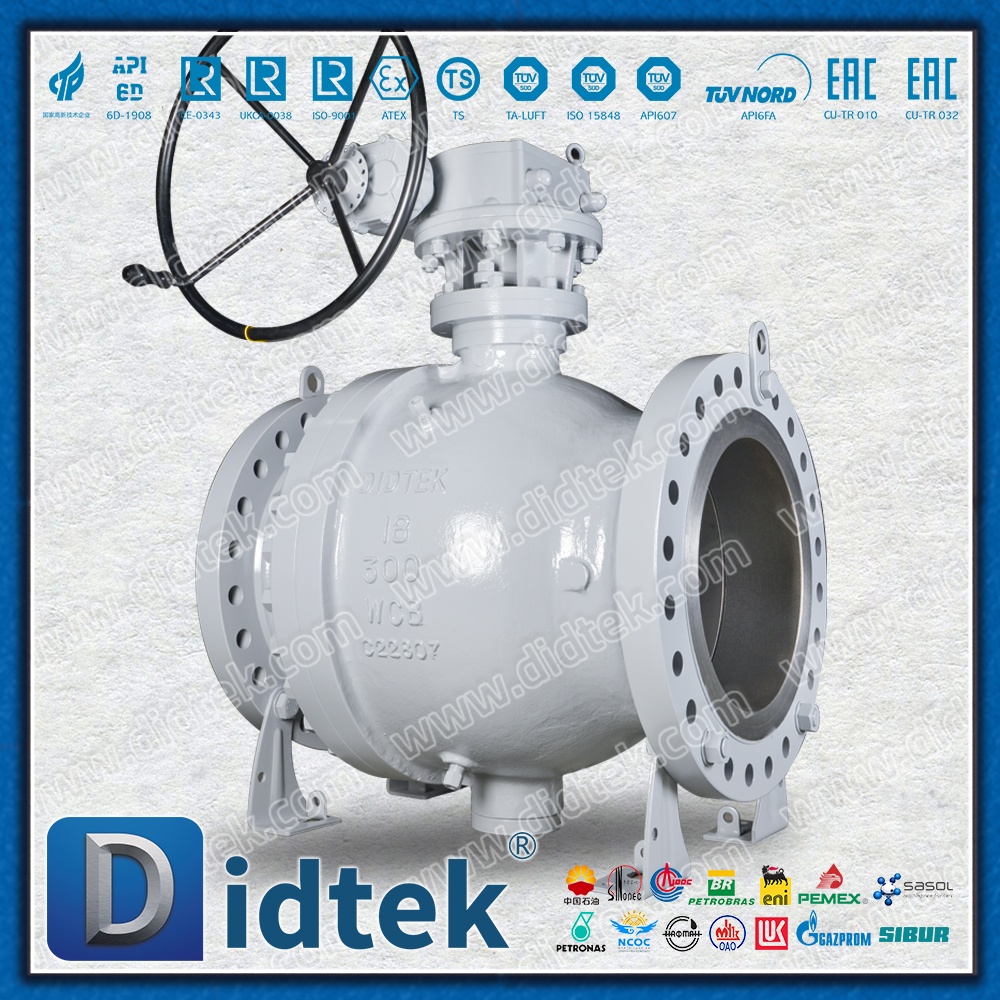

Katup Bola Trunnion Baja Cor gaya dua bagian 18 inci

Penentuan posisi produk inti

Produk ini adalah katup bola khusus pipa bertekanan tinggi berdiameter besar. Ini mengadopsi struktur terpisah dua bagian dan desain bola tetap poros telinga. Dikombinasikan dengan badan katup baja tuang ASTM A216 WCB, katup ini dirancang khusus untuk kondisi kerja bertekanan tinggi dan berdiameter besar seperti pipa transmisi minyak, gas alam, dan air untuk memastikan pengoperasian stabil jangka panjang dan penyegelan yang andal di lingkungan yang keras.

Spesifikasi teknis terperinci

Fitur desain inti

1. Struktur badan katup dua bagian

Kenyamanan perawatan: Bagian tengah badan katup dibagi menjadi dua bagian, yang dihubungkan dengan baut berkekuatan tinggi, memudahkan pemeriksaan dan penggantian komponen internal (bola, dudukan katup)

Stabilitas struktural: Dibandingkan dengan struktur tiga bagian, satu set gasket penyegel berkurang, meningkatkan kekakuan keseluruhan dan keandalan penyegelan badan katup

Ekonomi: Sambil memastikan kemudahan pemeliharaan, biaya produksi lebih rendah dibandingkan dengan struktur tiga bagian

2. Desain bola pemasangan poros telinga

Pengoperasian torsi rendah: Bola dipasang melalui poros telinga atas dan bawah, menghilangkan dorongan langsung dari tekanan sedang pada bola. Torsi pengoperasian berkurang secara signifikan, hanya 1/3 hingga 1/2 torsi katup bola mengambang

Penerapan tekanan tinggi: Sangat cocok untuk kondisi kerja bertekanan tinggi Kelas 600 ke atas, dan kinerja penyegelan tidak terpengaruh oleh fluktuasi tekanan pipa

Fungsi pematian dan pelepas ganda: Ketika katup dalam keadaan tertutup, katup secara bersamaan dapat mengisolasi hulu dan hilir dan dengan aman melepaskan tekanan di dalam rongga katup

3. Keunggulan material baja cor

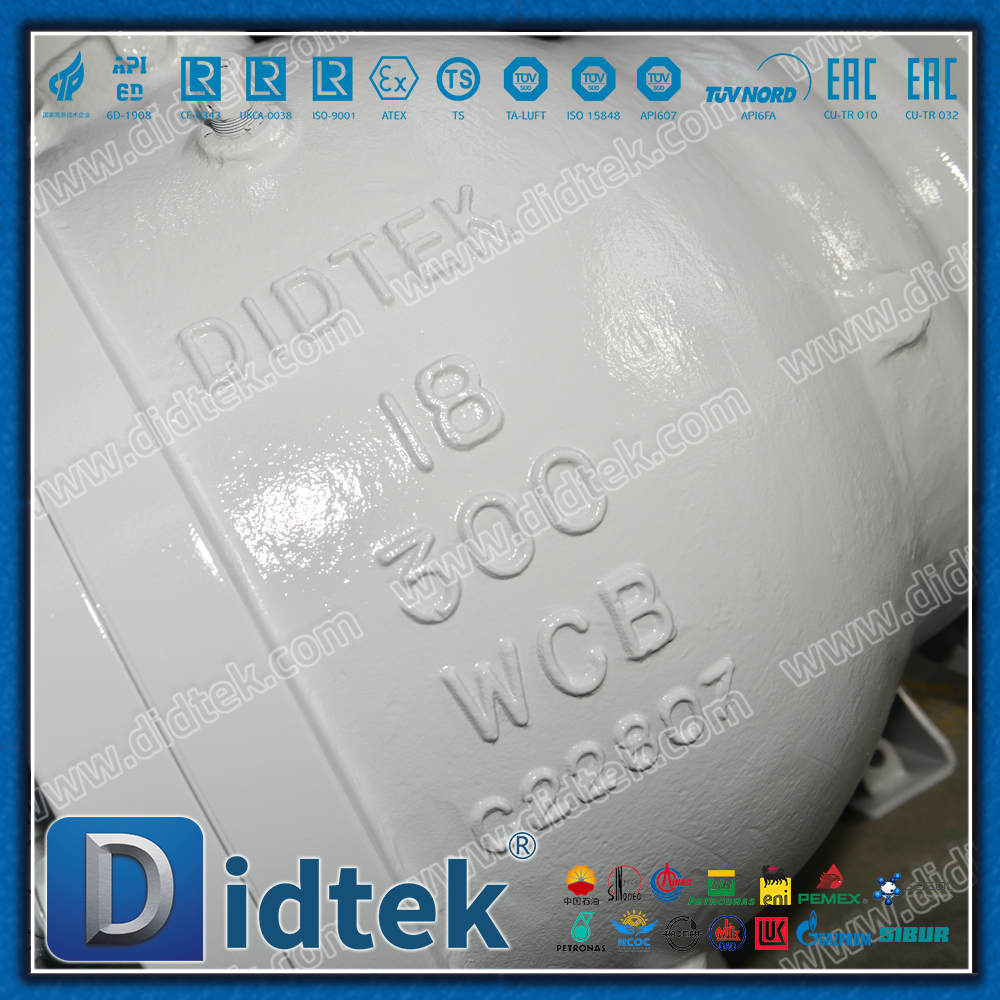

Kekuatan tinggi: Baja tuang ASTM A216 WCB menawarkan sifat mekanik dan kapasitas menahan tekanan yang sangat baik

Ekonomis dan tahan lama: Cocok untuk media non-korosif seperti minyak, gas alam, air, uap, dll., dengan efektivitas biaya yang luar biasa

Fleksibilitas pengelasan: Port badan katup dapat dimodifikasi di lokasi dengan pengelasan butt sesuai kebutuhan

Performa dan Keunggulan

Bidang aplikasi yang umum

Minyak dan gas: Katup penutup pipa jarak jauh, katup proses untuk stasiun dan pekarangan

Gas perkotaan: Katup kontrol jalur utama, katup kunci di stasiun gerbang

Sistem pasokan air: Katup kontrol untuk pipa transmisi air besar, katup masuk dan keluar stasiun pompa

Energi dan tenaga: Katup kontrol utama untuk sistem air pendingin pembangkit listrik

Saluran pipa industri: Pengendalian berbagai media proses berdiameter besar

Saran pemasangan dan pemeliharaan

Inspeksi pra-pemasangan: Pastikan spesifikasi katup sesuai dengan pipa dan singkirkan kotoran dari pipa

Arah pemasangan: Pertimbangkan bahwa arah aliran medium konsisten dengan arah katup yang ditunjukkan

Ruang pengoperasian: Sediakan ruang yang cukup untuk aktuator dan pemeliharaan

Perawatan rutin

Bulanan: Periksa kebocoran dan kinerja operasional

Setiap tahun: Lakukan uji kinerja penyegelan

Disarankan untuk melakukan pembongkaran dan pemeliharaan menyeluruh setiap tiga tahun

Ringkasan

Katup bola tetap poros telinga baja cor dua bagian 18 inci adalah katup industri berkinerja tinggi yang mengintegrasikan diameter besar, kapasitas tekanan tinggi, dan perawatan yang mudah. Desain tetap poros telinga memastikan pengoperasian torsi rendah dan umur penyegelan yang lama dalam kondisi tekanan tinggi, sedangkan struktur dua bagian menjamin kekuatan badan katup sekaligus memberikan kemudahan perawatan yang sangat baik. Sangat cocok untuk mengendalikan jaringan pipa berdiameter besar dalam berbagai kondisi kerja yang keras dan merupakan pilihan ideal untuk jaringan pipa jarak jauh dan sistem industri besar.
