Katup Bola Industri 9 Pertanyaan Untuk Membuat Pilihan Tepat

Katup bola adalah komponen penting dalam sistem industri, memastikan kontrol aliran yang andal dan pengoperasian bebas kebocoran. Memilih katup bola industri yang tepat bisa jadi rumit, karena faktor-faktor seperti jenis media, tekanan, suhu, dan opsi aktuator semuanya memengaruhi kinerja. Dalam panduan ini, kami akan membahas 9 pertanyaan untuk membuat pilihan yang tepat untuk katup bola Anda, membantu Anda menghindari waktu henti yang mahal, meningkatkan efisiensi, dan memilih katup terbaik untuk aplikasi di industri kimia, pengolahan air, makanan & minuman, serta minyak & gas.

Mengapa Memilih Ball Valve Industri yang Tepat Itu Penting

Memilih katup bola industri yang salah dapat menyebabkan masalah serius. Kebocoran dapat terjadi seiring berjalannya waktu, sehingga menimbulkan bahaya keselamatan dan ketidakefisienan sistem. Pemilihan katup yang buruk sering kali menyebabkan seringnya perawatan, waktu henti yang tidak terduga, dan biaya pengoperasian yang lebih tinggi. Inefisiensi aliran dapat mengurangi produktivitas dan meningkatkan penggunaan energi, terutama pada jaringan pipa bertekanan tinggi.

Katup bola sangat penting di banyak industri. Mereka umumnya digunakan di pabrik kimia dan petrokimia, fasilitas pengolahan air, pengolahan makanan & minuman, dan operasi minyak & gas. Sistem apa pun yang memerlukan kontrol aliran presisi dan pematian yang andal akan mendapat manfaat dari katup yang tepat.

Keuntungan Katup Bola

• Segel anti bocor: Mencegah keluarnya cairan, menjaga jaringan pipa tetap aman dan efisien.

• Pengoperasian cepat: Katup membuka dan menutup dengan cepat, menjadikannya ideal untuk sistem yang memerlukan kontrol cepat.

• Daya tahan dan masa pakai yang lama: Katup bola dapat menahan tekanan tinggi, perubahan suhu, dan lingkungan yang keras.

• Penanganan tekanan dan suhu yang luas: Mereka bekerja di berbagai kondisi, mulai dari saluran air bertekanan rendah hingga proses kimia bersuhu tinggi.

Katup ini mudah dioperasikan dan memerlukan lebih sedikit perawatan dibandingkan jenis katup lainnya. Hal ini membuat mereka dapat diandalkan untuk sistem kritis. Insinyur sering memilihnya karena mereka menyeimbangkan efisiensi, keamanan, dan daya tahan secara efektif.

9 Pertanyaan Penting untuk Ditanyakan Saat Memilih Katup Bola Industri

Memilih katup bola yang tepat melibatkan lebih dari sekadar ukuran atau bahan. Kita perlu mengevaluasi bagaimana interaksinya dengan sistem, media, dan kondisi operasional. Berikut sembilan pertanyaan penting untuk memandu proses seleksi.

1. Jenis Media Proses Apa yang Akan Mengalir Melalui Katup?

Kompatibilitas media adalah salah satu faktor terpenting untuk kinerja katup jangka panjang. Jenis cairan atau gas yang mengalir melalui suatu sistem secara langsung mempengaruhi badan katup dan bahan segel mana yang akan bekerja paling baik. Memilih material yang salah dapat menyebabkan korosi, kebocoran, atau bahkan kegagalan besar seiring berjalannya waktu.

• Bahan kimia korosif → baja tahan karat atau paduan khusus seperti Monel atau Inconel, yang tahan terhadap serangan bahan kimia.

• Air dan uap → katup kuningan atau perunggu hemat biaya dan tahan lama untuk suhu dan tekanan sedang.

• Gas alam → katup baja karbon dengan bahan penyegel yang sesuai menangani tekanan gas biasa dengan aman.

Beberapa cairan mengandung padatan tersuspensi atau bahan abrasif, seperti bubur, pasir, atau partikulat. Hal ini memerlukan badan katup dan dudukan yang diperkeras atau dilapisi untuk mencegah keausan dan mempertahankan kinerja. Sifat kimia—seperti pH, potensi oksidasi, dan viskositas—juga memengaruhi seberapa sering katup memerlukan perawatan dan berapa lama katup tersebut bertahan.

2. Berapa Peringkat Tekanan dan Suhu yang Diperlukan?

Setiap katup bola memiliki peringkat tekanan-suhu yang menentukan batas pengoperasian aman. Peringkat ini menunjukkan tekanan maksimum yang dapat ditangani katup dengan aman pada suhu tertentu. Melebihi batas ini dapat merusak segel katup, menyebabkan kebocoran, atau merusak badan katup.

• Sistem bertekanan tinggi sering kali memerlukan baja tempa atau konstruksi katup yang diperkuat. Katup ini menjaga integritasnya dalam kondisi ekstrim.

• Aplikasi suhu ekstrem—baik tinggi maupun rendah—mungkin memerlukan material dudukan khusus seperti PEEK atau desain logam-ke-logam untuk mencegah deformasi atau kebocoran.

• Menghitung fluktuasi itu penting. Katup mengalami lonjakan tekanan atau perubahan suhu dalam pengoperasian sebenarnya, jadi selalu pilih katup dengan nilai di atas kondisi pengoperasian maksimum yang Anda harapkan.

3. Berapa Ukuran Valve dan Koefisien Aliran (Cv) yang Dibutuhkan?

Ukuran katup dan koefisien aliran (Cv) menentukan seberapa efisien katup mengalirkan fluida. Cv mengukur laju aliran air dalam galon per menit melalui katup pada penurunan tekanan 1 psi. Katup dengan Cv yang benar mencegah kemacetan atau kehilangan energi yang berlebihan.

• Menyesuaikan ukuran katup dengan diameter pipa memastikan aliran lancar. Katup yang terlalu kecil akan membatasi aliran, meningkatkan penurunan tekanan, dan dapat menyebabkan tekanan pada pompa.

• Katup yang terlalu besar dapat membuang energi, menimbulkan turbulensi, atau menghabiskan biaya lebih dari yang diperlukan.

• Cv yang benar mengoptimalkan kinerja sistem, mengurangi pemeliharaan, dan mencegah biaya operasional yang tidak perlu.

Misalnya, pipa 2 inci yang mengalirkan air pada tekanan sedang mungkin memerlukan katup port penuh 2 inci dengan Cv yang dirancang untuk aliran yang diharapkan. Jika Anda memilih katup yang lebih kecil, penurunan tekanan dapat meningkat dan peralatan di bagian hilir dapat rusak. Sebaliknya, penggunaan katup yang terlalu besar dapat meningkatkan biaya awal dan sedikit mengurangi keakuratan kontrol dalam aplikasi pembatasan.

Tip: Selalu lihat diagram alur atau kalkulator ukuran katup saat menentukan Cv. Untuk sistem yang kompleks, libatkan spesialis katup untuk memastikan pengukuran yang akurat.

4. Konfigurasi Port Mana yang Sesuai?

Konfigurasi port menentukan bagaimana fluida mengalir melalui katup dan seberapa besar penurunan tekanan yang terjadi. Memilih port yang salah dapat mengurangi efisiensi, meningkatkan penggunaan energi, atau membatasi pilihan kontrol.

• Katup port penuh: Diameter lubang sesuai dengan pipa, memungkinkan aliran maksimum dengan penurunan tekanan minimal. Ideal untuk sistem yang memerlukan aliran tidak terbatas.

• Katup port berkurang: Lubang lebih kecil dari pipa, sehingga menurunkan biaya dan berat. Aliran sedikit dibatasi, yang dapat diterima dalam sistem yang tidak memerlukan kapasitas penuh.

• Katup V-port: Bola memiliki bukaan berbentuk V untuk kontrol aliran yang presisi. Cocok untuk pelambatan atau aplikasi yang memerlukan laju aliran variabel tanpa kavitasi.

Pertimbangan pemilihan:

• Pelabuhan penuh → saluran pipa dengan pemompaan yang sering, kehilangan energi yang minimal.

• Port yang dikurangi → instalasi yang sensitif terhadap biaya dengan aliran sedang.

• V-port → takaran bahan kimia, distribusi uap, atau penanganan slurry yang memerlukan kontrol yang baik.





5. Jenis Aktuasi Apa yang Diperlukan?

Cara Anda mengoperasikan katup memengaruhi efisiensi, kecepatan, dan keselamatan. Metode aktuasi menentukan seberapa cepat katup membuka atau menutup dan apakah kendali jarak jauh atau otomatis dapat dilakukan.

• Tuas manual: Sederhana, murah, cocok untuk penggunaan sesekali. Membutuhkan akses langsung.

• Pneumatik: Menggunakan udara bertekanan; pengoperasian cepat dan ideal untuk sistem siklus tinggi. Dapat diandalkan bahkan dalam kondisi sulit.

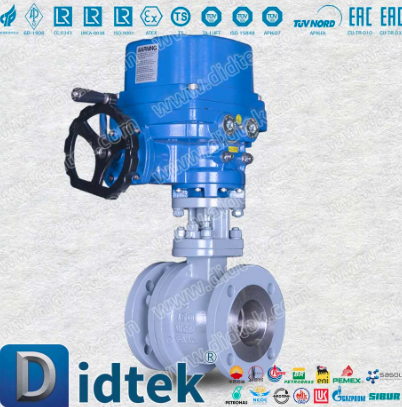

• Listrik: Memungkinkan kontrol jarak jauh atau dapat diprogram. Terbaik untuk proses otomatis tetapi menggunakan lebih banyak energi dan memerlukan kabel.

• Hidraulik: Memberikan tenaga yang kuat dan pemosisian yang presisi. Cocok untuk katup besar atau pipa bertekanan tinggi.

Faktor yang perlu dipertimbangkan:

• Frekuensi pengoperasian → sering bersepeda lebih menyukai pneumatik atau listrik.

• Aksesibilitas → lokasi terpencil mungkin memerlukan aktuasi otomatis.

• Lingkungan → zona berbahaya mungkin memerlukan aktuator yang tahan ledakan atau aman secara intrinsik.

6. Desain dan Konstruksi Badan Katup Mana yang Terbaik?

Desain bodi memengaruhi pemasangan, pemeliharaan, dan daya tahan. Setiap desain memiliki trade-off antara biaya, kemudahan servis, dan kesesuaian aplikasi.

• One-piece: Ringkas, berbiaya rendah, ideal untuk jalur kecil. Pemeliharaan memerlukan penghapusan penuh.

• Dua bagian: Lebih mudah dipasang di ruang sempit. Dapat membongkar setengahnya untuk perbaikan kecil.

• Tiga bagian: Memungkinkan perawatan atau penggantian kursi tanpa melepas seluruh katup. Sangat baik untuk sistem dengan pemeliharaan tinggi.

• Entri atas: Katup besar mendapat manfaat dari perawatan in-line. Mengurangi waktu henti, yang biasa terjadi di pabrik kimia atau kilang.

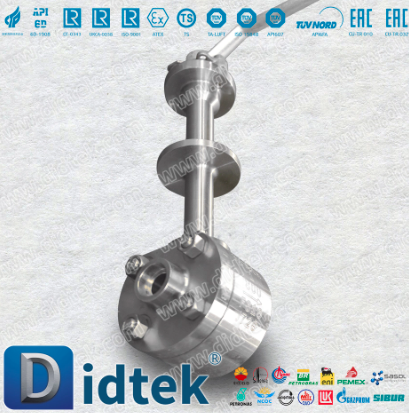

• Bodi yang dilas: Konstruksi permanen dan anti bocor untuk cairan bertekanan tinggi atau korosif. Tidak dapat dibongkar; pemasangannya harus tepat.

7. Bahan Tempat Duduk dan Segel Apa yang Cocok?

Bahan dudukan dan segel berdampak langsung pada keandalan katup, pencegahan kebocoran, dan kompatibilitas bahan kimia. Memilih material yang salah dapat menyebabkan seringnya perawatan, kebocoran, atau kegagalan dini.

• PTFE (Teflon): Ketahanan kimia yang sangat baik. Bekerja pada suhu sedang. Ideal untuk asam, basa, dan bahan kimia umum.

• MENGINTIP: Menangani suhu yang lebih tinggi dan menawarkan ketahanan kimia yang baik. Cocok untuk proses yang menuntut seperti uap atau minyak panas.

• Logam-ke-logam: Dirancang untuk tekanan atau suhu ekstrem. Tidak ada segel lembut; ideal untuk aplikasi bertekanan tinggi di mana segel lunak akan rusak.

• Karet (EPDM, NBR, Viton): Fleksibel, tersegel dengan baik pada suhu rendah. Baik untuk air, bahan kimia ringan, atau sistem bertekanan rendah.

Pertimbangan saat memilih:

• Cocokkan bahan dengan media proses dan sifat kimianya.

• Evaluasi ketahanan aus untuk cairan atau bubur abrasif.

• Periksa kisaran suhu: beberapa bahan menyusut atau mengembang karena panas, sehingga mempengaruhi penyegelan.

• Pertimbangkan frekuensi perawatan: seal lunak seperti PTFE mungkin perlu diganti lebih cepat dibandingkan dudukan logam-ke-logam.

8. Faktor Lingkungan Apa yang Mempengaruhi Pemilihan Katup?

Lingkungan eksternal mempengaruhi badan katup, pilihan aktuator, dan lapisan pelindung. Mengabaikan hal ini dapat mengurangi umur katup dan keandalan sistem.

• Instalasi luar ruangan → pelapis tahan korosi, badan baja tahan karat, aktuator tahan cuaca atau tersegel.

• Area berbahaya atau mudah meledak → gunakan aktuator yang tahan ledakan atau aman secara intrinsik untuk mencegah penyalaan.

• Getaran tinggi atau tekanan mekanis → pemasangan yang aman, peredam, badan yang diperkuat.

• Suhu ekstrim → isolasi termal, pelindung panas, atau bahan tahan suhu.

Kiat tambahan:

• Kombinasikan media internal dan lingkungan eksternal saat memilih bahan.

• Pastikan aktuator kompatibel dengan kondisi: misalnya, aktuator pneumatik lebih tahan terhadap debu dibandingkan listrik di beberapa lokasi luar ruangan.

• Di atmosfer yang korosif, pertimbangkan peningkatan pelapisan atau paduan.

Tip: Pemeriksaan rutin di lingkungan yang keras akan memperpanjang masa pakai katup dan mencegah waktu henti yang tidak direncanakan.

9. Sertifikasi dan Standar Kepatuhan Apa yang Dibutuhkan?

Sertifikasi memverifikasi kualitas, keamanan, dan kepatuhan industri. Memilih katup tanpa sertifikasi yang tepat dapat menimbulkan masalah hukum, operasional, atau keselamatan.

• ANSI/ASME → Mengonfirmasi kemampuan tekanan dan suhu flensa dan badan katup.

• NACE → Memastikan ketahanan terhadap gas asam atau korosi di industri kimia/minyak & gas.

• NSF/FDA → Diperlukan untuk aplikasi makanan, minuman, dan farmasi. Menjamin desain sanitasi dan keamanan material.

• ISO → Mengonfirmasi standar manufaktur global dan sistem manajemen mutu.



Pertanyaan Umum

Q1: Mengapa kompatibilitas media penting ketika memilih katup bola industri?

J: Kompatibilitas media sangat penting karena jenis cairan atau gas menentukan badan katup dan bahan segel terbaik, dan penggunaan bahan yang salah dapat menyebabkan kebocoran, korosi, atau kegagalan dini. Bahan kimia korosif memerlukan baja tahan karat atau paduan khusus, air dan uap dapat digunakan dengan baik dengan kuningan atau perunggu, dan gas alam biasanya membutuhkan baja karbon. Cairan abrasif atau bubur mungkin memerlukan katup yang diperkeras atau dilapisi untuk mempertahankan kinerjanya.

Q2: Bagaimana cara menentukan peringkat tekanan dan suhu yang diperlukan?

J: Anda harus memeriksa tingkat tekanan-suhu katup, yang menentukan batas pengoperasian yang aman. Penting untuk mempertimbangkan fluktuasi pengoperasian normal dan lonjakan tekanan. Sistem bertekanan tinggi sering kali memerlukan baja tempa atau katup yang diperkuat, sementara suhu ekstrem memerlukan bahan dudukan khusus seperti PEEK atau desain logam-ke-logam untuk mencegah kebocoran dan deformasi.

Q3: Berapa ukuran katup dan koefisien aliran (Cv) yang harus saya pilih?

A: Ukuran katup dan koefisien aliran, atau Cv, menentukan seberapa efisien cairan melewati katup. Menyesuaikan ukuran katup dengan pipa memastikan aliran lancar, mencegah penurunan tekanan, dan menghindari tekanan pada pompa. Katup yang terlalu besar dapat meningkatkan biaya dan turbulensi, sedangkan katup yang terlalu kecil dapat membatasi aliran. Cv yang benar mengoptimalkan kinerja sistem dan mengurangi kebutuhan pemeliharaan.

Q4: Bagaimana cara memilih konfigurasi port yang tepat?

J: Konfigurasi port mempengaruhi aliran dan penurunan tekanan. Katup port penuh memungkinkan aliran maksimum dengan pembatasan minimal, katup port yang dikurangi menurunkan biaya dan sedikit membatasi aliran, dan katup port-V memberikan kontrol pelambatan yang presisi. Pilihannya tergantung pada laju aliran, efisiensi sistem, dan persyaratan kontrol.

Kesimpulan

Memilih katup bola yang tepat dapat membuat perbedaan nyata dalam efisiensi sistem, keamanan, dan kinerja jangka panjang. Mulai dari memahami media dan kondisi pengoperasian hingga memilih aktuasi dan material yang tepat, setiap keputusan berdampak pada keandalan dan kebutuhan pemeliharaan. Jangan biarkan kesalahan kecil menyebabkan waktu henti yang mahal atau penurunan kinerja aliran.

Di Didtek Valve Group Co., Ltd ., kami menyediakan beragam katup bola industri yang dirancang untuk beragam aplikasi di industri kimia, pengolahan air, makanan & minuman, serta minyak & gas. Jelajahi solusi kami dan pastikan sistem Anda berjalan lancar dengan katup yang disesuaikan dengan kebutuhan Anda.
